BFR93A-HT 50mA 12V NPN SMD Transistör SOT23

BFR93A HT 50mA 12V NPN SMD Transistör SOT23

BFR93A, yüksek frekanslı uygulamalar için tasarlanmış bir NPN silikon RF transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, NXP Semiconductors tarafından üretilmektedir.

12V kollektör-emitör gerilimi ve 50mA kollektör akımı sunan bu elektronik komponent, 5 GHz'e kadar olan yüksek frekanslı uygulamalarda mükemmel performans göstermek üzere tasarlanmıştır.

Düşük gürültü figürü ve yüksek kazanç özellikleriyle bu RF transistör, kablosuz iletişim sistemleri, RF amplifikatörler ve yüksek hızlı anahtarlama devrelerinde ideal bir seçimdir.

Teknik Özellikler

BFR93A HT 50mA 12V NPN SMD Transistör SOT23'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN RF Silikon

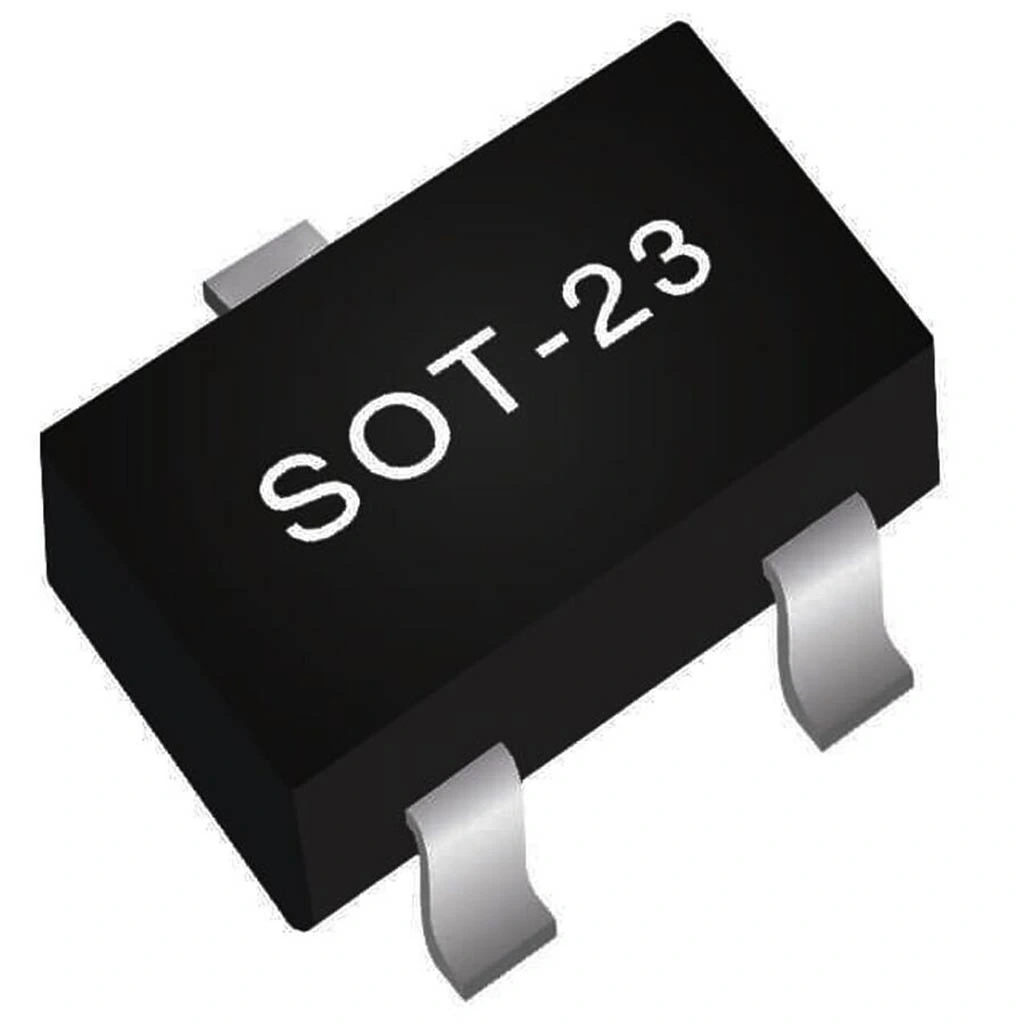

• Paket Tipi: SOT-23 SMD
• Üretici: NXP Semiconductors
• Kollektör-Emitör Gerilimi (VCEO): 12V
• Kollektör-Baz Gerilimi (VCBO): 20V
• Emitör-Baz Gerilimi (VEBO): 2.5V
• Kollektör Akımı (IC): 50mA (maksimum)
• Kollektör Gücü (PC): 300mW
• Transition Frekansı (fT): 5 GHz (Tipik)
• Gürültü Figürü (NF): 1.9 dB (Tipik, f=1 GHz)
• Kolektör Kapasitansı (Cc): 0.6 pF (Tipik)
• DC Akım Kazancı (hFE): 20-200 (IC=20mA, VCE=5V)
• Güç Kazancı (Gp): 11 dB (Tipik, f=2 GHz)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Montaj Tipi: Yüzey Montaj (SMD)
• Ters Gerilim Koruması: Hayır

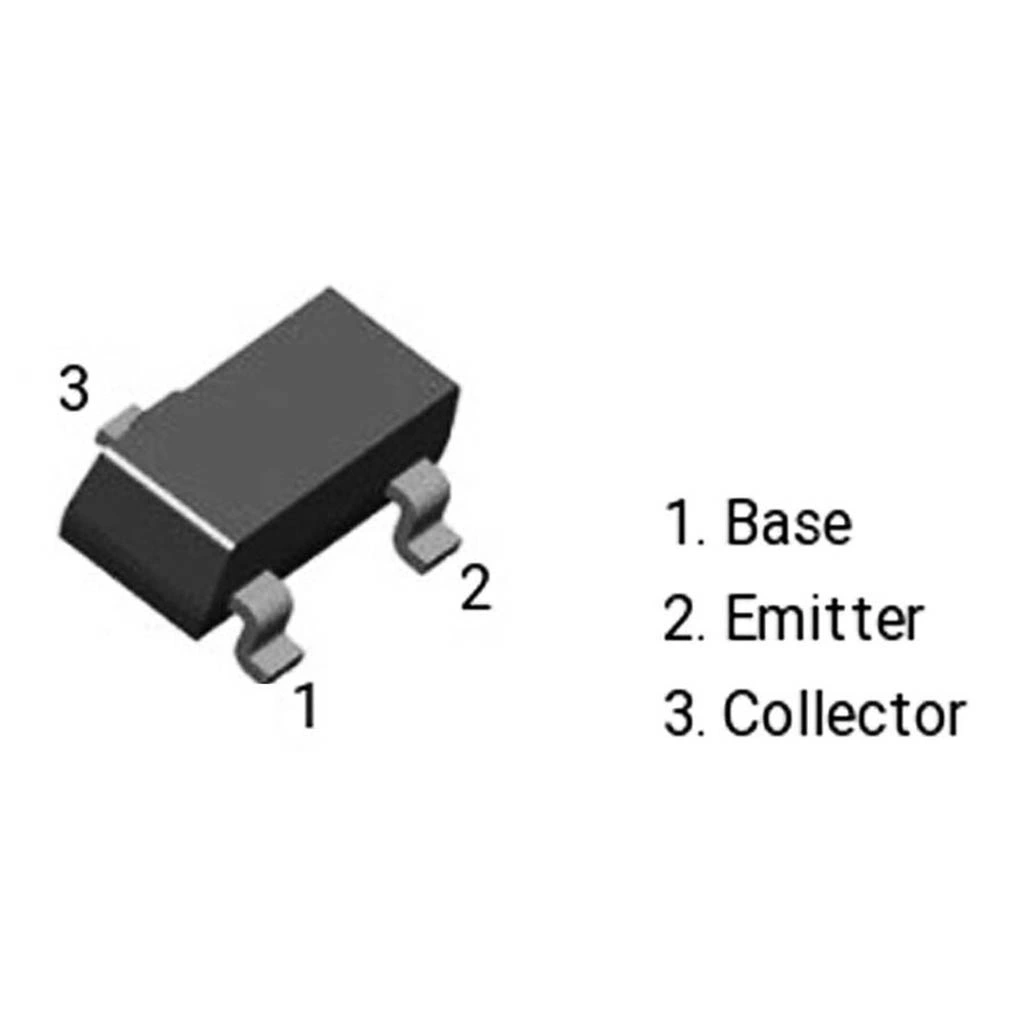

• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.

Kullanım Alanları

BFR93A HT 50mA 12V NPN SMD Transistör SOT23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

RF Amplifikasyon

• Düşük gürültülü ön amplifikatörler (LNA)
• Geniş bantlı RF yükselteçler
• Kablosuz alıcı ön katları
• IF amplifikatörleri

Kablosuz İletişim

• Bluetooth modülleri
• WiFi devreleri
• RF veri aktarıcılar
• Kablosuz sensör ağları

Yüksek Hızlı Anahtarlama

• Pals şekillendiriciler
• Yüksek hızlı lojik arayüzler
• RF anahtarlama devreleri
• Dar pals üreteçleri

Test ve Ölçüm Ekipmanları

• Spektrum analizörleri
• RF sinyal jeneratörleri
• Anten analizörleri
• Yüksek frekans prob devreleri

Avantajlar ve Özellikler

BFR93A HT 50mA 12V NPN SMD Transistör SOT23'ün sağladığı avantajlar ve çözümler.

• Yüksek Transition Frekansı: 5 GHz fT ile geniş frekans bandı
• Düşük Gürültü Figürü: 1.9 dB NF ile hassas RF uygulamaları
• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• İyi RF Güç Kazancı: 2 GHz'de 11 dB kazanç
• Düşük Kollektör Kapasitansı: 0.6 pF ile yüksek frekans performansı
• Geniş Çalışma Sıcaklığı Aralığı: -65°C ~ +150°C
• Yüksek Doğrusallık: RF sinyallerde düşük distorsiyon
• Otomatik Montaj Uyumluluğu: SMD teknolojisi ile seri üretim kolaylığı

Montaj ve Kullanım

BFR93A HT 50mA 12V NPN SMD Transistör SOT23'ün montaj ve kullanım süreci hakkında bilgiler.

RF devre tasarımı için yapmanız gerekenler:

• SOT-23 paketi için uygun PCB pad boyutlarını kullanın
• RF PCB tasarımında 50 ohm empedans hatları kullanın
• Parazitik etkileri azaltmak için kısa ve düşük indüktanslı bağlantılar kullanın
• Alt ve üst katmanlarda sürekli toprak düzlemi oluşturun
• Baz polarizasyon devresini doğru şekilde tasarlayın
• Yüksek frekanslı uygulamalarda RF-uyumlu SMD komponentler kullanın
• DC blok kondansatörleri ve RF şok bobinleri kullanarak RF ve DC yollarını izole edin

RF transistör kullanım bilgileri:

• Doğru çalışma noktası için IC ≈ 10-20 mA, VCE ≈ 5V değerlerini kullanın
• Empedans uyumlaması için S-parametrelerinden faydalanın
• Giriş ve çıkış devrelerini doğru empedansa uyumlayın
• Baz akımını stabilize etmek için sıcaklık kompanzasyonu uygulayın
• RF devrelerde koruma diyotları yerine DC blok kapasitörleri kullanın
• Geniş bant uygulamaları için negatif feedback teknikleri kullanabilirsiniz

Sorun Giderme ve İpuçları

BFR93A HT 50mA 12V NPN SMD Transistör SOT23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Sorunu: RF geri besleme yollarını izole edin, bypass kapasitörleri ekleyin
• Düşük Kazanç: Polarizasyon noktasını kontrol edin, empedans uyumunu iyileştirin
• Yüksek Gürültü: Baz akımını optimize edin, ilk kat için düşük gürültülü besleme kullanın
• Kararsızlık: Nötralizasyon teknikleri kullanın, besleme hattını RF yönünden dekuple edin

Verimli Kullanım İpuçları

• S-parametrelerini kullanarak devre simülasyonu yapın
• Çift taraflı PCB kullanarak toprak düzlemini optimize edin
• Kaskad düzenlemesiyle daha yüksek kazanç ve daha iyi izolasyon elde edin
• Baz polarizasyon devresinde sıcaklık kararlılığını sağlayın

Paket İçeriği

• BFR93A HT 50mA 12V NPN SMD Transistör SOT23
