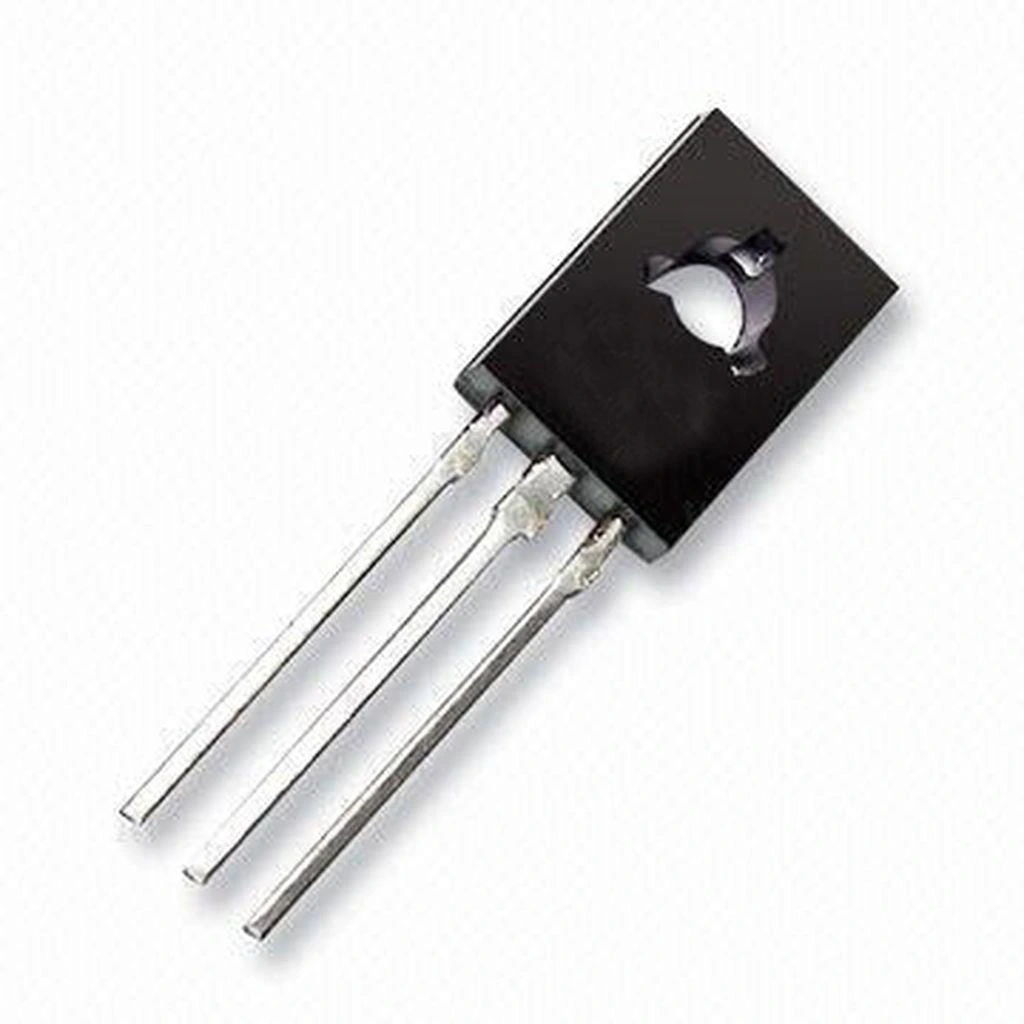

BD679 Transistör Bjt Npn To-126

BD679 Transistör BJT NPN TO-126

BD679, darlington bağlantılı bir NPN güç transistörüdür. TO-126 plastik paketindeki bu transistör, yüksek akım kazancı ile orta güç uygulamaları için tasarlanmıştır.

80V kollektör-emitör gerilimi ve 4A kollektör akımı sunan bu elektronik komponent, darlington yapısı sayesinde 750-18000 arasında çok yüksek akım kazancına sahiptir.

Motor sürücü devrelerinden solenoid kontrol sistemlerine kadar pek çok alanda kullanılabilen bu NPN transistör, düşük baz akımı ile yüksek kollektör akımlarını kontrol etme imkanı sağlar.

Teknik Özellikler

BD679 Transistör BJT NPN TO-126'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Darlington
• Paket Tipi: TO-126 (SOT-32)
• Üretici: ST Microelectronics / ON Semiconductor
• Kollektör-Emitör Gerilimi (VCEO): 80V
• Kollektör-Baz Gerilimi (VCBO): 100V
• Emitör-Baz Gerilimi (VEBO): 10V
• Kollektör Akımı (IC): 4A (sürekli)
• Pals Kollektör Akımı (ICM): 8A
• Kollektör Gücü (PC): 40W
• DC Akım Kazancı (hFE): 750-18000 (IC=1.5A, VCE=3V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 1.5V (Tipik, IC=2A)
• Baz-Emitör Doyum Gerilimi (VBE(sat)): 2.5V (Tipik, IC=2A)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Termal Direnç (RθJC): 3.13°C/W
• Montaj Tipi: Delikli
• Pin Konfigürasyonu: 1-Baz, 2-Kollektör, 3-Emitör.

Kullanım Alanları

BD679 Transistör BJT NPN TO-126'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Motor Kontrol Uygulamaları

• DC motor sürücüleri
• Adım motor kontrol devreleri
• Fan hız kontrolörleri
• Robot kontrol sistemleri

Solenoid ve Röle Sürücü Devreleri

• Valf kontrol sistemleri
• Elektromıknatıs sürücüleri
• Röle tetikleme devreleri
• Endüstriyel kontrol sistemleri

Güç Kaynağı Uygulamaları

• Seri regülatör devreleri
• Akım sınırlama devreleri
• Batarya şarj kontrol sistemleri
• Güç anahtarlama devreleri

Amplifikatör Devreleri

• Ses amplifikatörleri
• Buffer katları
• Yüksek akım sürücü devreleri
• Kompleman çıkış katları

Avantajlar ve Özellikler

BD679 Transistör BJT NPN TO-126'nın sağladığı avantajlar ve çözümler.

• Yüksek Akım Kazancı: Darlington yapısı sayesinde 750-18000 arasında hFE
• Yüksek Kollektör Akımı: 4A sürekli, 8A pals ile güçlü yükleri sürebilme
• Kolay Tetikleme: Düşük baz akımı ile yüksek kollektör akımı kontrolü
• Yüksek Gerilim Kapasitesi: 80V VCEO ile endüstriyel uygulamalara uygun
• Bütünleşik Baz Direnci: Darlington yapısında koruyucu direnç bulunması
• TO-126 Paketi: Kolay montaj ve iyi ısı dağıtım kapasitesi
• Geniş Çalışma Sıcaklığı: -65°C ~ +150°C ile zorlu ortamlarda çalışabilme
• Kompleman PNP Transistörü: BD680 ile tamamlayıcı çiftler oluşturabilme

Montaj ve Kullanım

BD679 Transistör BJT NPN TO-126'nın montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-126 paketi için uygun soğutucu kullanın (genellikle 3-5°C/W)
• Transistör ile soğutucu arasına termal macun uygulayın
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
• Darlington yapının 1.5V'luk VCE(sat) değerini devre tasarımında göz önünde bulundurun
• Yüksek indüktif yükleri sürerken uygun sönümleme diyotları ekleyin
• Çıkış voltajı düşüşünü hesaba katın (yüksek VCE(sat) nedeniyle)
• Yüksek güç uygulamalarında soğutucuyu PCB'den izole edin

Darlington transistör kullanım bilgileri:

• Darlington yapısında baz-emitör gerilimi 1.4V yerine yaklaşık 2.5V'tur
• Kapatma süresi normal transistörlere göre daha uzundur
• Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
• Yüksek akım uygulamalarında PCB yollarını geniş tutun
• Akım kazancının sıcaklıkla değişebileceğini göz önünde bulundurun
• Mikrodenetleyicilerle kullanırken, 2.5V'luk VBE değerini dikkate alın

Sorun Giderme ve İpuçları

BD679 Transistör BJT NPN TO-126 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, kollektör akımını azaltın
• Yetersiz Sürüş: Baz akımını artırın, daha düşük değerli baz direnci kullanın
• Anahtarlama Gecikmesi: Hızlı açılma için baz-emitöre speedup kapasitörü ekleyin
• İndüktif Yük Hasarı: Kollektör-emitör arasına flyback diyotu bağlayın

Verimli Kullanım İpuçları

• Darlington çiftin yüksek akım kazancını kullanarak karmaşık sürücü devrelerinden kaçının
• Yüksek VCE(sat) değerini düşürmek için emitör-kollektör arası Schottky diyot kullanılabilir
• Tamamlayıcı çift olarak BD680 (PNP) transistörü ile simetrik devreler tasarlayın
• Düşük frekans uygulamalarında kullanın, yüksek hızlı anahtarlama için uygun değildir
