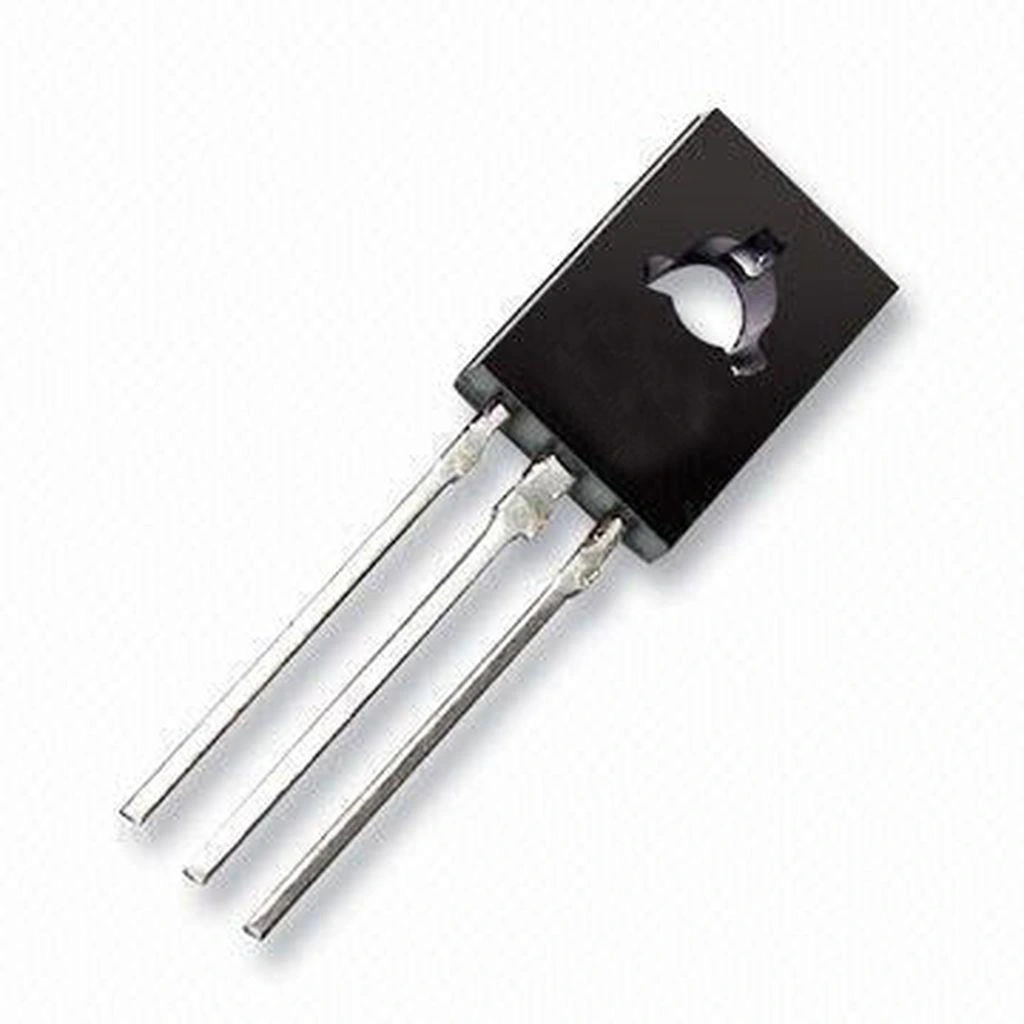

BD140 Transistör Bjt Pnp To-126

BD140 Transistör BJT PNP TO-126

BD140, orta güç uygulamaları için tasarlanmış bir PNP bipolar junction transistördür. TO-126 plastik paketindeki bu transistör, iyi akım kapasitesi ve termal özellikleriyle çeşitli güç uygulamaları için uygundur.

80V kollektör-emitör gerilimi ve 1.5A kollektör akımı sunan bu elektronik komponent, güç amplifikatörleri, güç kaynakları ve sürücü devreleri gibi uygulamalarda yaygın olarak kullanılmaktadır.

Sürekli operasyonda 12.5W güç dağıtım kapasitesi ve 40-250 arasında akım kazancı ile bu PNP transistör, endüstriyel kontrol sistemleri, audio amplifikatörler ve güç düzenleme devrelerinde güvenilir çözümler sunar.

Teknik Özellikler

BD140 Transistör BJT PNP TO-126'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP Bipolar Junction Transistor (BJT)
• Paket Tipi: TO-126 (SOT-32)
• Üretici: ST Microelectronics / ON Semiconductor
• Kollektör-Emitör Gerilimi (VCEO): 80V
• Kollektör-Baz Gerilimi (VCBO): 80V
• Emitör-Baz Gerilimi (VEBO): 5V
• Kollektör Akımı (IC): 1.5A (sürekli)
• Pals Kollektör Akımı (ICM): 3A
• Kollektör Gücü (PC): 12.5W
• DC Akım Kazancı (hFE): 40-250 (IC=150mA, VCE=2V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.5V (Tipik, IC=500mA)
• Baz-Emitör Gerilimi (VBE): 1.0V (Tipik, IC=500mA)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Termal Direnç (RθJC): 10°C/W
• Geçiş Frekansı (fT): 3 MHz
• Montaj Tipi: Delikli
• Pin Konfigürasyonu: 1-Baz, 2-Kollektör, 3-Emitör.

Kullanım Alanları

BD140 Transistör BJT PNP TO-126'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Amplifikatörleri

• Audio amplifikatör çıkış katları
• Push-pull amplifikatörler
• Simetrik güç yükselteçleri
• Sınıf AB amplifikatörler

Güç Kaynağı Devreleri

• Lineer regülatörler
• Akım sınırlama devreleri
• Akım kaynakları
• Şarj kontrol devreleri

Motor Kontrol Uygulamaları

• DC motor sürücüleri
• H-köprü devreleri
• Yön kontrol sistemleri
• PWM motor kontrolörleri

Genel Güç Uygulamaları

• Lamba dimmer devreleri
• Isıtıcı kontrolörleri
• Solenoid sürücüleri
• Anahtar modlu güç sürücüleri

Avantajlar ve Özellikler

BD140 Transistör BJT PNP TO-126'nın sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Kapasitesi: 80V VCEO ile endüstriyel uygulamalara uygun
• İyi Akım Kapasitesi: 1.5A sürekli akım ile orta güç uygulamaları
• TO-126 Paketi: Metal taban ile iyi ısı dağıtım özelliği
• Geniş Akım Kazancı: 40-250 hFE ile çeşitli uygulamalara uygunluk
• Düşük Doyma Gerilimi: 0.5V VCE(sat) ile verimli çalışma
• Geniş Çalışma Sıcaklığı: -65°C ~ +150°C ile zorlu ortamlarda kullanım
• Kompleman NPN Transistörü: BD139 ile tamamlayıcı çiftler oluşturabilme
• Güvenilir Performans: Endüstriyel standartlarda uzun ömür

Montaj ve Kullanım

BD140 Transistör BJT PNP TO-126'nın montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-126 paketi için uygun soğutucu kullanın (genellikle 5-10°C/W)
• Transistör ile soğutucu arasına termal macun uygulayın
• Soğutucuyu izole etmek için transistör ile soğutucu arasına yalıtkan ped kullanın
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
• PCB tasarımında kollektör bağlantısı için geniş bakır alanlar kullanın
• İndüktif yüklerle kullanılırken kollektör-emitör arasına ters kutuplu diyot bağlayın
• 1.5A ve üzeri akımlarda PCB yollarını yeterince geniş yapın

PNP transistör kullanım bilgileri:

• PNP transistörlerde akım yönü emitörden kollektöre doğrudur
• PNP transistörü açmak için baz gerilimini emitör geriliminden düşük tutun
• NPN transistörün aksine, PNP negatif lojik ile çalışır
• Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
• BD139 (NPN) ile tamamlayıcı çift oluşturarak push-pull devreleri tasarlayabilirsiniz
• Mikrodenetleyici kontrollü devrelerde uygun seviye kaydırma devreleri kullanın

Sorun Giderme ve İpuçları

BD140 Transistör BJT PNP TO-126 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, akımı sınırlandırın
• Yetersiz Akım: Baz akımını artırın, daha düşük değerli baz direnci kullanın
• İndüktif Yük Hasarı: Kollektör-emitör arasına uygun flyback diyot ekleyin
• Kararsız Operasyon: Baz polarizasyon devresine sıcaklık kompanzasyonu ekleyin

Verimli Kullanım İpuçları

• Push-pull çıkış katları için BD139 (NPN) ile birlikte komplementer çift olarak kullanın
• TO-126 paketinin metal tabanı kollektöre bağlıdır, soğutucuya montajda izolasyon gereklidir
• Yüksek kazançlı uygulamalarda baz-emitör arasına küçük bir direnç ekleyin
• Anahtarlama uygulamalarında hızlı kapanma için baz-emitör arasına diyot kullanabilirsiniz

Paket İçeriği

• BD140 Transistör BJT PNP TO-126
