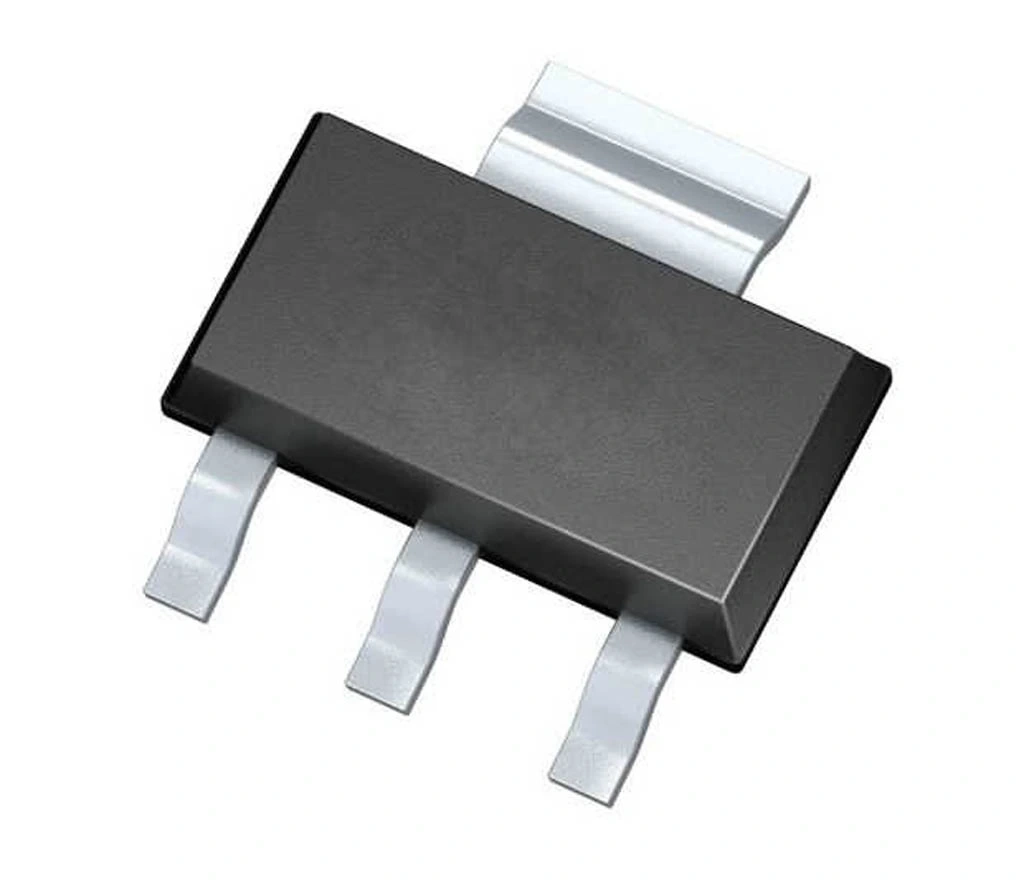

BCX54-10TA-HT SOT89 SMD Transistör

BCX54-10TA HT SOT89 SMD Transistör

BCX54-10TA HT, yüksek voltaj PNP bipolar transistör ailesinin bir üyesidir. SOT89 SMD paketinde sunulan bu transistör, 60V maksimum kolektör-emitör voltajı ve 1A sürekli kolektör akımı ile orta güç uygulamaları için tasarlanmıştır.

Güçlü SOT89 paketi sayesinde üstün termal performans sunan bu elektronik komponent, 1.3W güç dağılım kapasitesi ve PNP polaritesi ile güç kontrolü gerektiren uygulamalarda sıkça tercih edilmektedir.

Yüksek akım kazancı (hFE) karakteristiği ve kompakt boyutu sayesinde modern elektronik tasarımlarda ideal olan BCX54-10TA HT, pek çok elektronik projenizde güvenebileceğiniz bir transistör seçeneğidir.

Teknik Özellikler

BCX54-10TA HT SOT89 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT89 (SOT-89-3)
• Kollektör-Emitör Voltajı (V_CEO): 60V
• Kollektör-Baz Voltajı (V_CBO): 80V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 1A
• Kollektör Akımı - Pik (I_CM): 2A
• Toplam Güç Dağılımı (P_tot): 1.3W (25°C'de)
• DC Akım Kazancı (h_FE): 63-160 (I_C=-150mA, V_CE=-2V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.5V (I_C=-500mA, I_B=-50mA)
• Baz-Emitör Voltajı (V_BE): -0.7V (I_C=-500mA, V_CE=-2V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 83.3°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 15°C/W
• Maksimum Baz Akımı (I_B): 100mA
• Çıkış Kapasitansı (C_ob): 8pF (tipik)
• Geçiş Frekansı (f_T): 100MHz (tipik)
• Yükselme Zamanı (t_r): 300ns (tipik)
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz (2 ve merkez tab kollektör bağlantılı)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• HT Özelliği: Yüksek Sıcaklık (High Temperature) dayanımı
• Boyutlar (Yaklaşık): 4.5mm x 2.5mm x 1.5mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.05g

Kullanım Alanları

BCX54-10TA HT SOT89 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Yönetimi Uygulamaları

• Doğrusal güç regülatörleri
• Akım sınırlama devreleri
• Negatif voltaj düzenleyicileri
• Batarya şarj kontrol devreleri
• Düşük gürültülü güç kaynakları

Sinyal İşleme Devreleri

• Yüksek kazançlı pre-amplifikatörler
• Diferansiyel amplifikatör katları
• Push-pull çıkış katları
• Audio amplifikatör devreleri
• Gerilim kontrolü uygulamaları

Endüstriyel Kontrol Sistemleri

• Sensör arayüz devreleri
• Solenoid ve röle sürücüleri
• LED kontrol devreleri
• PWM kontrol uygulamaları
• Sıcaklık kontrol sistemleri

Avantajlar ve Özellikler

BCX54-10TA HT SOT89 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• PNP Polaritesi: Pozitif voltaj kontrolü gerektiren uygulamalar için ideal
• Kompakt Boyut: SOT89 paketi ile PCB alanından tasarruf
• Yüksek Voltaj Dayanımı: 60V VCEO ile güvenilir çalışma
• Yüksek Akım Kapasitesi: 1A sürekli kollektör akımı ile güçlü yük sürüşü
• Gelişmiş Termal Özellikler: Merkez tab ile iyileştirilmiş ısı dağılımı
• HT (Yüksek Sıcaklık) Özelliği: Zorlu çalışma koşullarında dayanıklılık
• Geniş Çalışma Sıcaklığı: -55°C ile 150°C arası güvenli çalışma
• Yüksek Frekanslı Çalışma: 100MHz geçiş frekansı ile hızlı tepki
• SMD Uyumluluğu: Otomatik montaj süreçlerine uygunluk
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun kalite

Uygulama ve Devre Tasarımı

BCX54-10TA HT SOT89 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel PNP Transistör Anahtarlama Devresi:

• Baz Direnci: 1kΩ-10kΩ (giriş akımını sınırlamak için)
• Pull-Up Direnci: Kolektör üzerinde yük direnci
• Akım Hesabı: I_C ≈ h_FE × I_B formülü ile akım hesabı
• Polarizasyon: PNP için emitör pozitif, kolektör negatif
• Anahtarlama Mantığı: Aktif için baz voltajı düşük, kapalı için yüksek

Sabit Akım Kaynağı Devresi:

• Emisör Direnci: R_E = (V_BE - 0.7V) / I_E formülüyle hesaplama
• Baz Polarizasyonu: Zener diyot veya gerilim bölücü ile
• Çıkış Akımı: I_out = I_E = V_BE / R_E
• Sıcaklık Dengesi: Negatif geri besleme ile kompanzasyon
• Uygulama: LED sürücüsü veya hassas akım kontrolü

Darlington Konfigürasyonu:

• Kazanç Artışı: h_FE(toplam) = h_FE1 × h_FE2 ile yüksek kazanç
• Eşik Gerilimi: ~1.4V (iki BE jonksiyonu serisi)
• Doyum Voltajı: Normal transistöre göre daha yüksek
• Anahtarlama Hızı: Standart transistöre göre daha yavaş
• Uygulama: Düşük akım sinyalleri ile yüksek akım kontrolü

Sorun Giderme ve İpuçları

BCX54-10TA HT SOT89 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de yeterli bakır alan bırakın, merkez tab için termal vialar ekleyin.
• Lehimleme Zorlukları: Uygun ısı, flux ve solder pasta kullanın, ön ısıtma uygulayın.
• Polarite Karışıklığı: PNP transistörde akımın yönünü doğru belirleyin.
• Kararsız Çalışma: Baz polarizasyon devresi ekleyin, bypass kapasitörleri kullanın.
• Düşük Kazanç: hFE aralığınızı (63-160) dikkate alarak baz akımını ayarlayın.

SMD Tasarım ve Uygulama İpuçları

• Kolektör bağlantısı için PCB'de geniş bakır alan oluşturun
• Isı dağılımı için merkez tab altına termal via delikler yerleştirin
• Yüksek akım uygulamalarında PCB iz genişliklerini artırın
• PNP transistör devresinde polaritelere dikkat edin
• Darlington bağlantıları için uygun bias hesabı yapın
• SMD lehimlemede uygun sıcaklık profili kullanın (260°C max, 10 sn)

Paket İçeriği

• BCX54-10TA HT SOT89 SMD Transistör
