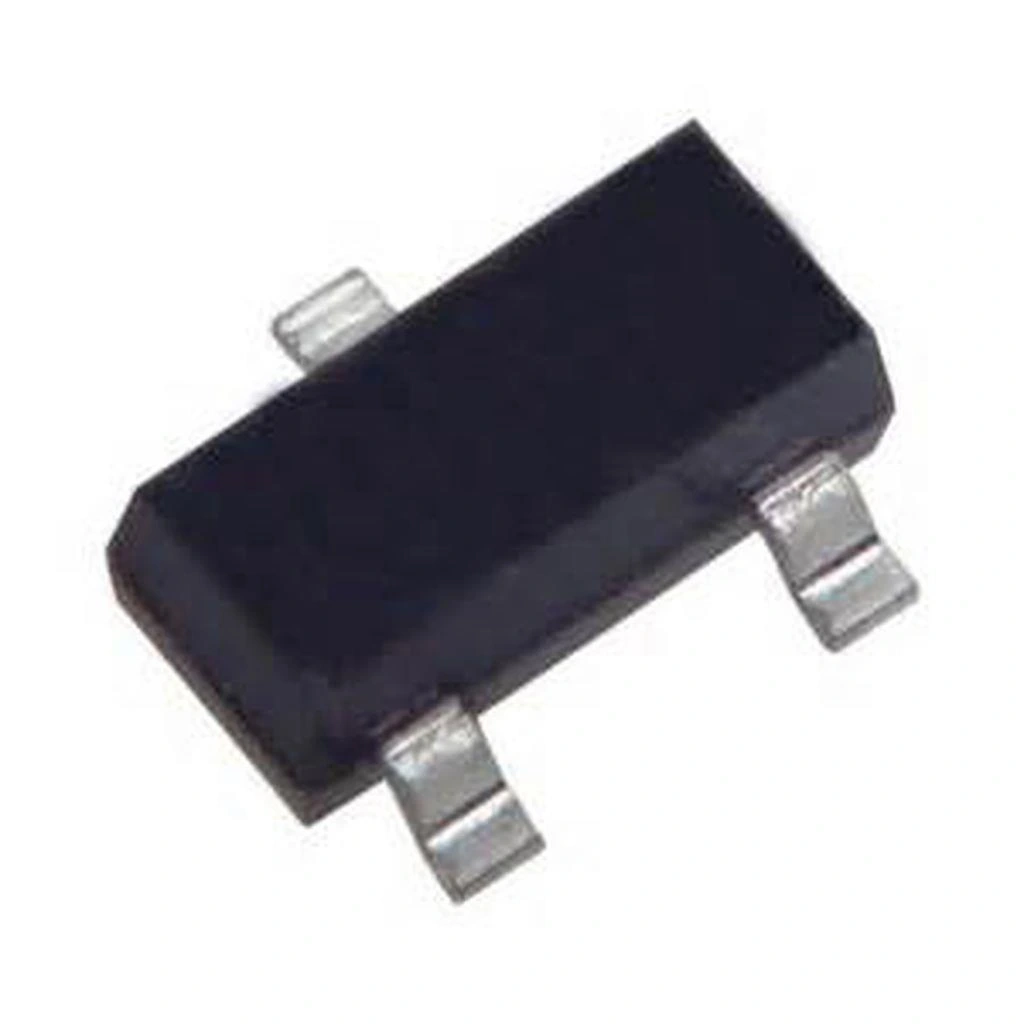

BCR562 Transistör PNP SMD SOT-23

BCR562 Transistör PNP SMD SOT-23

BCR562, sürekli akım kontrol uygulamaları için özel olarak tasarlanmış PNP bipolar transistördür. Ultra kompakt SOT-23 SMD paketinde sunulan bu transistör, 150mA sürekli kolektör akımı ve 45V maksimum kolektör-emitör voltajı ile düşük güçlü elektronik uygulamalar için ideal çözümdür.

Akım sabitleme özelliği ile tanınan bu elektronik komponent, sabit akım sürücüleri, LED uygulamaları ve akım kısıtlama devrelerinde yaygın olarak kullanılır. SOT-23 paketi minimum PCB alanı gerektirirken, iyi termal performans sağlar.

Plug&Play kontrollü akım kaynağı özelliği ve düşük doyum voltajı ile BCR562, minimum harici bileşen gerektiren, verimli ve güvenilir bir transistör çözümüdür.

Teknik Özellikler

BCR562 Transistör PNP SMD SOT-23 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT-23 (TO-236)
• Tip: Sabit Akım Kaynağı Transistörü (Current Regulating)
• Kollektör-Emitör Voltajı (V_CEO): 45V
• Kollektör-Baz Voltajı (V_CBO): 50V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 150mA
• Ayarlı Kollektör Akımı (I_{C reg}): -10mA (tipik)
• Kollektör Akımı - Pik (I_CM): 300mA
• Toplam Güç Dağılımı (P_tot): 250mW (25°C'de)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.3V (I_C=-10mA)
• Baz-Emitör Voltajı (V_BE): -0.65V (tipik, I_C=-10mA)
• Çalışma Sıcaklığı (T_j): -65°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 500°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 125°C/W
• Maksimum Baz Akımı (I_B): 20mA
• Geçiş Frekansı (f_T): 190MHz (tipik)
• Akım Düzenleme (Regulation): ±5% tolerans
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör
• Sıcaklık Katsayısı: -0.3%/K (tipik)
• Boyutlar (Yaklaşık): 2.9mm x 1.3mm x 1.0mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.008g

Kullanım Alanları

BCR562 Transistör PNP SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

LED Aydınlatma Sistemleri

• Tek ve çoklu LED sürücüleri
• Sabit akım LED kontrol devreleri
• Pil beslemeli LED aydınlatma
• LED gösterge ve uyarı lambaları
• Dekoratif LED şerit uygulamaları

Akım Sınırlama Uygulamaları

• Aşırı akım koruma devreleri
• Batarya şarj akım kontrolü
• Sabit akım sensör beslemeleri
• Referans akım kaynakları
• Akım yansıtıcı devreler (current mirror)

Tüketici Elektronik Ürünleri

• Taşınabilir elektronik cihazlar
• Batarya beslemeli ekipmanlar
• Düşük güçlü sensör sistemleri
• Gösterge panelleri
• Düşük güçlü güvenlik devreleri

Avantajlar ve Özellikler

BCR562 Transistör PNP SMD SOT-23'ün sağladığı avantajlar ve çözümler.

• Kendinden Akım Düzenlemeli: Sabit çıkış akımı için harici bileşen gerektirmez
• Ultra Kompakt Boyut: SOT-23 paketi ile minimum PCB alanı kullanımı
• Düşük Doyum Voltajı: -0.3V VCE(sat) ile verimli çalışma
• Akım Regülasyonu: Geniş voltaj aralığında stabil akım çıkışı
• Basit Devre Tasarımı: Minimum harici bileşen ihtiyacı
• Yüksek Frekanslı Çalışma: 190MHz geçiş frekansı
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde kararlı çalışma
• Geniş Çalışma Sıcaklığı: -65°C ile 150°C arası güvenilir çalışma
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için ideal
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun kalite

Uygulama ve Devre Tasarımı

BCR562 Transistör PNP SMD SOT-23 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Sabit Akım LED Sürücüsü:

• Basit Bağlantı: Baz açık bırakılır, emitör güç kaynağına, kolektör LED'e bağlanır
• Sabit Akım: Yaklaşık 10mA sabit akım (±5% toleransla)
• Voltaj Aralığı: VCE min 1V ile 45V arasında çalışma
• Güç Kaynağı: Herhangi bir pozitif besleme (3V-45V arası)
• LED Sayısı: Güç kaynağı voltajına bağlı olarak seri bağlı LED dizisi sürülebilir

Ayarlanabilir Akım Sınırlayıcı:

• R_E Resistörü: Emitör-güç kaynağı arasına bağlı ayar direnci
• Akım Ayarı: I_C ≈ 0.65V / R_E formülü ile hesaplanır
• Farklı Akımlar: Direncin değiştirilmesiyle farklı akım değerleri
• Sıcaklık Dengeleme: PTC termistör ile sıcaklık kompanzasyonu sağlanabilir
• Koruma Devresi: Hassas komponentleri aşırı akımdan koruma

Paralel LED Sürücü Devresi:

• Çoklu LED Kontrolü: Her LED için ayrı BCR562 kullanarak eşit akım
• Yüksek Güvenilirlik: Bir LED'in arızalanması diğerlerini etkilemez
• Basit Yapı: Her transistör kendi LED'ini bağımsız sürer
• Eşit Parlaklık: Tüm LED'lerde aynı akım ve parlaklık sağlar
• Esneklik: Farklı renk ve özellikteki LED'ler aynı devrede kullanılabilir

Sorun Giderme ve İpuçları

BCR562 Transistör PNP SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Akım Değişimleri: Sıcaklık değişimlerini göz önünde bulundurun, gerekirse kompanzasyon ekleyin.
• Lehimleme Zorlukları: SOT-23 paketi için uygun sıcaklık ve ince uçlu havya kullanın.
• Yetersiz Akım: Minimum VCE (1V) değerini sağladığınızdan emin olun.
• Düzensiz Çalışma: Besleme voltajı dalgalanmalarını filtrelemek için bypass kapasitörü ekleyin.
• Aşırı Isınma: Maksimum güç dağılımını aşmayın, yüksek ortam sıcaklıklarında güç düşürün.

SMD Tasarım ve Uygulama İpuçları

• SOT-23 paketini lehimlerken ince uçlu havya ve flux kullanın
• Sıcak hava istasyonu kullanıyorsanız, düşük hava akışı ve uygun sıcaklık ayarlayın
• PCB tasarımında termal stres azaltmak için uygun iz genişliği kullanın
• Yüksek akım uygulamalarında ısı dağılımına dikkat edin
• Akım sınırlamasında hassas değerler için Emitör direnci kullanın
• Baz açık bırakıldığında ~10mA sabit akım özelliğini kullanın

Paket İçeriği

• BCR562 Transistör PNP SMD SOT-23
