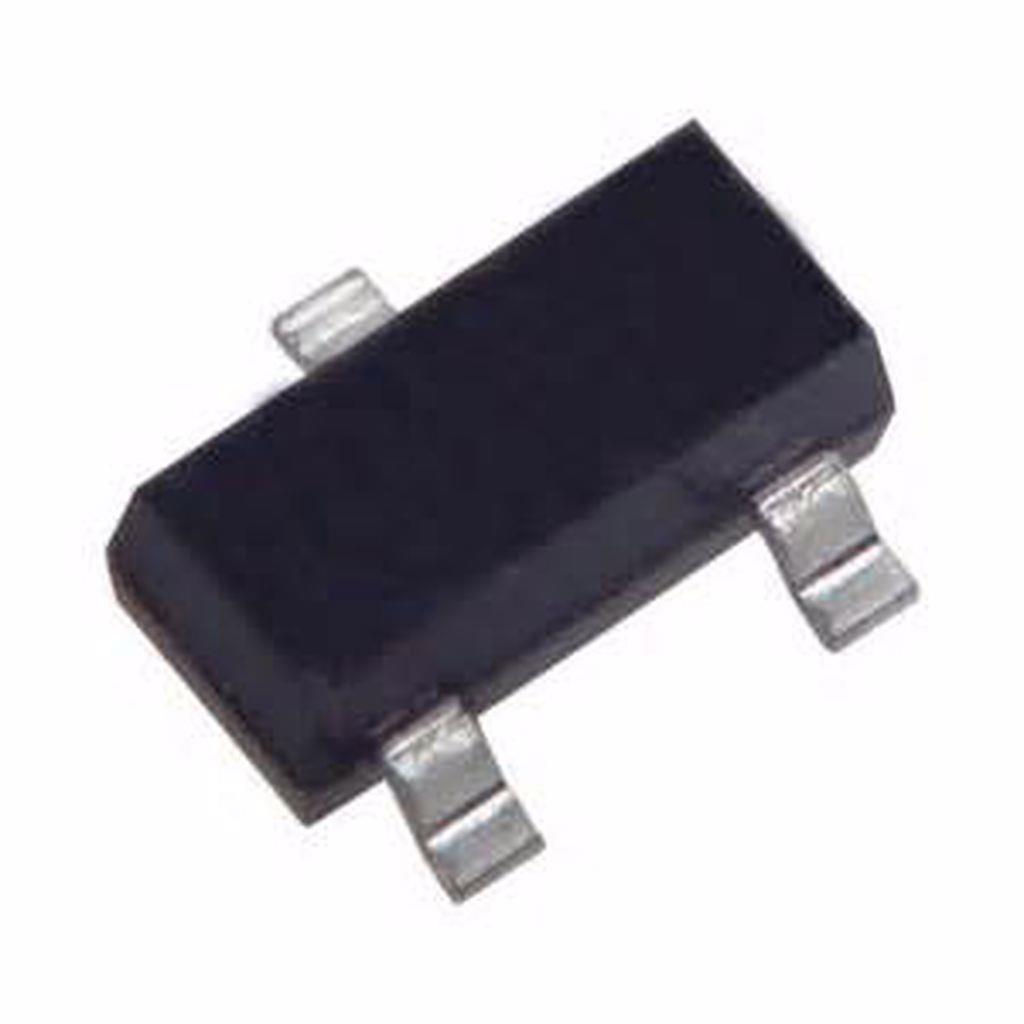

BCR166 Transistör PNP SMD SOT-23
BCR166, kompakt SOT-23 paketinde sunulan genel amaçlı bir PNP transistördür. Düşük akım uygulamaları için tasarlanmış bu transistör, yüzey montaj teknolojisiyle PCB üzerine kolayca entegre edilebilir özelliğe sahiptir.
Mevcut akım kazancı (hFE) değeri 90-900 arasında olan bu elektronik komponent, sinyal yükseltme, anahtarlama ve düşük güç kontrolü uygulamaları için idealdir.
SOT-23 paketi sayesinde minimal PCB alanı gerektiren BCR166, MOSFET kullanımı için yeterli güç olmayan durumlarda alternatif çözüm sunar ve küçük boyutlu elektronik devrelerde verimli çalışır.
Teknik Özellikler
BCR166 Transistör PNP SMD SOT-23'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: PNP
- Paket Tipi: SOT-23 SMD
- Kollektör-Emitör Gerilimi (VCEO): -60V
- Kollektör-Baz Gerilimi (VCBO): -80V
- Emitör-Baz Gerilimi (VEBO): -6.0V
- Kollektör Akımı (IC): -500mA
- Kollektör Gücü (PC): 250mW
- DC Akım Kazancı (hFE): 90-900 (IC=-10mA, VCE=-5V)
- Frekans Bandı: 150MHz (Tipik)
- Kollektör-Emitör Doyum Gerilimi: -0.3V (Tipik, IC=-100mA)
- Gürültü Figürü: 2dB (Tipik, f=1kHz)
- Baz-Emitör Doyum Gerilimi: -0.7V (Tipik, IC=-100mA)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Montaj Tipi: Yüzey Montaj (SMD)
Kullanım Alanları
BCR166 Transistör PNP SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Düşük Güç Uygulamaları
- LED sürücü devreleri
- Düşük güçlü anahtarlama devreleri
- Sinyal yükseltme devreleri
- Sensör arayüzleri
Kompakt Elektronik Cihazlar
- Taşınabilir cihazlar
- IoT sensör modülleri
- Kablosuz cihazlar
- Akıllı kartlar
Kontrol Devreleri
- Güç yönetim devreleri
- Sıcaklık sensörü arayüzleri
- Karşılaştırıcı çıkış katları
- Akım sınırlama devreleri
Avantajlar ve Özellikler
BCR166 Transistör PNP SMD SOT-23'ün sağladığı avantajlar ve çözümler.
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Yüksek Akım Kazancı: 90-900 hFE değeri
- Düşük Doyum Gerilimi: Verimli anahtarlama
- Düşük Gürültü: Hassas sinyal uygulamaları için uygundur
- Sıcaklık Kararlılığı: Geniş çalışma sıcaklığı aralığı
- Genel Amaçlı Kullanım: Çeşitli devre uygulamalarına uygunluk
- Uygun Fiyat: Ekonomik PNP transistör çözümü
Montaj ve Kullanım
BCR166 Transistör PNP SMD SOT-23'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Lehimlemede ESD koruması kullanın ve SOT-23 paketinin doğru yönde montajını sağlayın.
Devre tasarımı için yapmanız gerekenler:
- Transistörün yönünü doğru belirleyin (Pin 1: Baz, Pin 2: Emitör, Pin 3: Kollektör)
- PCB üzerinde uygun SMD pad boyutlarını kullanın (genellikle 0.8mm x 0.8mm)
- Transistör çevresinde yeterli soğutma alanı bırakın
- Baz akımını sınırlandırmak için uygun direnç kullanın
- Yüksek hızlı uygulamalarda parazitik kapasitansı göz önünde bulundurun
PNP transistör temel çalışma prensibi:
- PNP transistörde akış yönü Emitör → Kollektör şeklindedir
- Baz akımının negatif olması gerekir (GND'ye göre)
- Transistörü açmak için baz-emitör gerilimini negatif yapın (yaklaşık -0.7V)
- IC ≈ hFE × IB formülü ile kollektör akımını hesaplayabilirsiniz
- Anahtarlama uygulamalarında doyuma götürmek için yeterli baz akımı sağlayın
Sorun Giderme ve İpuçları
BCR166 Transistör PNP SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör Açılmaması: Baz-emitör akımını ve polariteyi kontrol edin
- Aşırı Isınma: Kollektör akımını sınırlandırın veya PCB'de ısı dağıtımını iyileştirin
- Kararsız Çalışma: Baz direncini optimize edin ve besleme hattına dekuplaj kapasitörü ekleyin
- Düşük Kazanç: Kollektör direncini artırın veya uygun çalışma noktasını belirleyin
Verimli Kullanım İpuçları
- Darlington konfigürasyonu ile daha yüksek akım kazancı elde edin
- LED sürücü devreleri için akım sınırlama direnci kullanın
- Sürekli çalışmada maksimum güç değerinin altında kalın
- Yüksek frekanslı uygulamalarda PCB yollarını kısa tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve elektronik devre elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BCR166 ve BC557 arasındaki fark nedir?
BCR166 SMD SOT-23 paketinde, BC557 ise TO-92 paketindedir. BCR166 daha kompakt ve düşük profilli olup yüzey montajlı uygulamalar için uygundur.
SOT-23 pini nasıl tanımlanır?
BCR166 SOT-23 paketinde Pin 1: Baz, Pin 2: Emitör, Pin 3: Kollektör şeklinde düzenlenmiştir.
BCR166 en çok hangi uygulamalarda kullanılır?
LED sürücü devreleri, sensör arayüzleri, küçük sinyal yükseltme ve düşük güçlü anahtarlama uygulamalarında yaygın kullanılır.
PNP transistör nasıl anahtarlama yapar?
Baz ucuna negatif gerilim uygulanarak (emitöre göre) açılır. Baz akımı kesildiğinde veya pozitif olduğunda transistör kapanır.
BCR166 maksimum çalışma sıcaklığı nedir?
Maksimum çalışma sıcaklığı 150°C'dir, ancak sürekli uygulamalarda 85-100°C aralığında çalıştırmak daha güvenlidir.
BCR166'nın frekans tepkisi nedir?
Tipik geçiş frekansı (fT) yaklaşık 150MHz'dir, bu da düşük-orta hızlı anahtarlama ve küçük sinyal uygulamaları için uygundur.
BCR166 ve MOSFET arasında seçim yaparken nelere dikkat edilmeli?
Düşük akım/gerilim uygulamaları, basit devreler ve akım kazancı ihtiyacı varsa BCR166, daha yüksek güç ve hızlı anahtarlama için MOSFET tercih edilmelidir.
BCR166 lehimlemede nelere dikkat edilmeli?
ESD koruması kullanılmalı, ince uçlu havya ve ince lehim teli tercih edilmeli, aşırı ısıtmadan kaçınılmalı ve doğru yönde montaj yapılmalıdır.
