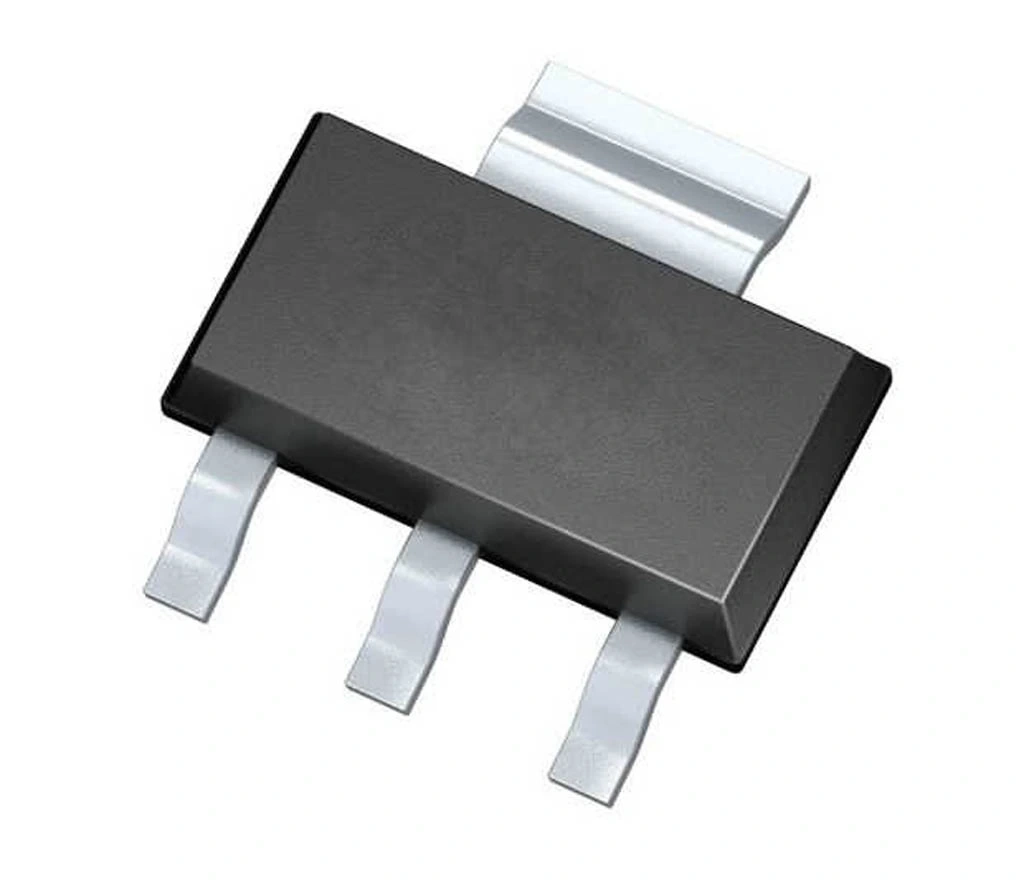

BCP56-16T1G Transistör NPN SMD SOT-225

BCP56-16T1G Transistör NPN SMD SOT-225

BCP56-16T1G, ON Semiconductor tarafından üretilen bir NPN bipolar güç transistörüdür. SOT-225 (TO-263) paketinde sunulan bu komponent, yüksek akım kapasitesi ve güçlü ısı dağıtım özelliği ile dikkat çeker.

Gelişmiş voltaj ve akım karakteristiklerine sahip BCP56-16T1G, 5A sürekli kollektör akımı ve 80V maksimum voltaj kapasitesi sunar. Elektronik komponentler arasında yer alan bu transistör, güç yönetimi ve orta-yüksek akım uygulamaları için güvenilir bir seçimdir.

SOT-225 paketinin geniş metal tabanı sayesinde mükemmel ısı transferi sağlayan bu komponent, yüzeye montaj uygulamalarında optimum ısı yönetimi sunar. Transistör teknolojisinde önemli bir model olan BCP56-16T1G, endüstriyel kontrol sistemlerinden güç elektroniğine kadar çeşitli alanlarda kullanılır.

Teknik Özellikler

BCP56-16T1G Transistör NPN SMD SOT-225 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT-225 (TO-263)
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 80V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 100V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 5.0A
• Puls Kollektör Akımı (I_CM): 8,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.5V (typ) @ I_C = 2A, I_B = 200mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.0V (typ) @ I_C = 2A, I_B = 200mA
• DC Akım Kazancı (h_FE): 40-250 @ I_C = 1A, V_CE = 5V
• Geçiş Frekansı (f_T): 120MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 12pF (typ)
• Yükselme Zamanı (t_r): 30ns (typ)
• Depolama Zamanı (t_s): 180ns (typ)
• Düşme Zamanı (t_f): 80ns (typ)
• Maksimum Güç Dağılımı (P_tot): 15W @ 25°C
• Termal Direnç (R_θJC): 8.3°C/W
• Termal Direnç (R_θJA): 40°C/W (min. 6 cm² bakır alan ile)
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor

Kullanım Alanları

BCP56-16T1G Transistör NPN SMD SOT-225'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kontrolü Uygulamaları

• Yüksek akımlı LED sürücü devreleri
• Güçlü röle ve solenoid kontrol sistemleri
• Güç anahtarlama devreleri
• Yük kontrolü uygulamaları
• Otomotiv aydınlatma sistemleri

Motor Kontrol Uygulamaları

• DC motor sürücüleri
• Step motor kontrol devreleri
• Fan kontrol sistemleri
• Pompa kontrol devreleri
• Robotik sistemlerin güç aşamaları

Endüstriyel Uygulamalar

• PLC çıkış arayüzleri
• Güç dağıtım sistemleri
• Endüstriyel otomasyon ekipmanları
• Güç kaynağı devreleri
• Kesintisiz güç kaynakları

Avantajlar ve Özellikler

BCP56-16T1G Transistör NPN SMD SOT-225'in sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kapasitesi: 5A sürekli kollektör akımı
• Orta-Yüksek Voltaj Dayanımı: 80V maksimum V_CEO değeri
• SOT-225 Paketi: Mükemmel ısı yayılımı için geniş metal taban
• Düşük Termal Direnç: 8.3°C/W R_θJC değeri
• Yüksek Güç Dağılımı: 15W @ 25°C
• Hızlı Anahtarlama: 120MHz geçiş frekansı
• İyi Akım Kazancı: 40-250 arasında h_FE değeri
• Düşük Doyma Voltajı: 0.5V @ 2A
• Yüksek Güvenilirlik: Endüstriyel sınıf performans
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası

Devre Tasarımı ve Kullanım

BCP56-16T1G Transistör NPN SMD SOT-225'in devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Tab): Yük bağlantısı ve metal taban
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 2): Toprak veya referans seviyesi

Pin Yapılandırması:

• SOT-225 paketinde pin dizilimi: 1-Baz, 2-Emiter, Metal Tab-Kollektör
• Metal tab kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• NPN transistörde akım kollektörden emitere doğru akar
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle toprak hattına bağlanır

Yüksek Akım Uygulamaları için Sürücü Tasarımı:

• Baz akımını kollektör akımının %5-10'u olarak hesaplayın
• Örnek: 2A kollektör akımı için 100-200mA baz akımı gerekir
• Mikrodenetleyici kullanırken baz sürücü katı ekleyin (MOSFET veya darlington)
• İndüktif yükler için ters polarize diyot kullanın (örn. MUR460, UF5404)
• Yüksek hızlı anahtarlama için düşük endüktanslı PCB tasarımı yapın

Termal Yönetim:

• Metal taban için PCB'de geniş bakır alan (minimum 6 cm²) tasarlayın
• 5A civarında çalışma için ek soğutucu veya 15+ cm² bakır alan gerekir
• Sürekli çalışmada 2A için termal hesaplamalar yapın
• Metal tab altına ısı transferini artırmak için termal macun kullanın
• Isı yayılımı için PCB'de termal vialar kullanın

Sorun Giderme ve İpuçları

BCP56-16T1G Transistör NPN SMD SOT-225 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük PCB bakır alanı veya harici soğutucu kullanın
• Yetersiz Sürme: Baz akımını artırın veya darlington konfigürasyonu kullanın
• İndüktif Yüklerde Hasar: Flyback diyot ve snubber devresi ekleyin
• SOT-225 Lehimleme Zorluğu: Reflow lehimleme veya yeterli ısıtma süresi kullanın
• Kararsız Çalışma: Devre besleme hattına bypass kapasitörleri ekleyin

Yüksek Akım Uygulamaları İpuçları

• Sürekli çalışmada 3-4A ile sınırlayın, nominal değerin altında çalıştırın
• Parallelleme yapmak yerine tek bir daha büyük transistör tercih edin
• Baz sürücü devresi için op-amp veya entegre sürücü IC kullanın
• Akım koruması için emiter hattına düşük değerli (0.1-0.5Ω) direnç ekleyin
• Yüksek akım yolları için PCB izlerini minimum 2mm genişliğinde tasarlayın

Verimli Kullanım İpuçları

• Metal taban montajı için ısı iletimini artıran termal ped kullanın
• Voltaj regülatörü uygulamalarında daha iyi stabilite için lokal bypass kapasitörleri ekleyin
• LED sürücü devreleri için akım sınırlama devresi ekleyin
• Motor kontrol uygulamalarında yavaş açma/kapama için RC filtresi kullanın
• Yüksek frekanslı anahtarlama uygulamalarında PCB parazitik etkilerini minimize edin

Paket İçeriği

• BCP56-16T1G Transistör NPN SMD SOT-225
