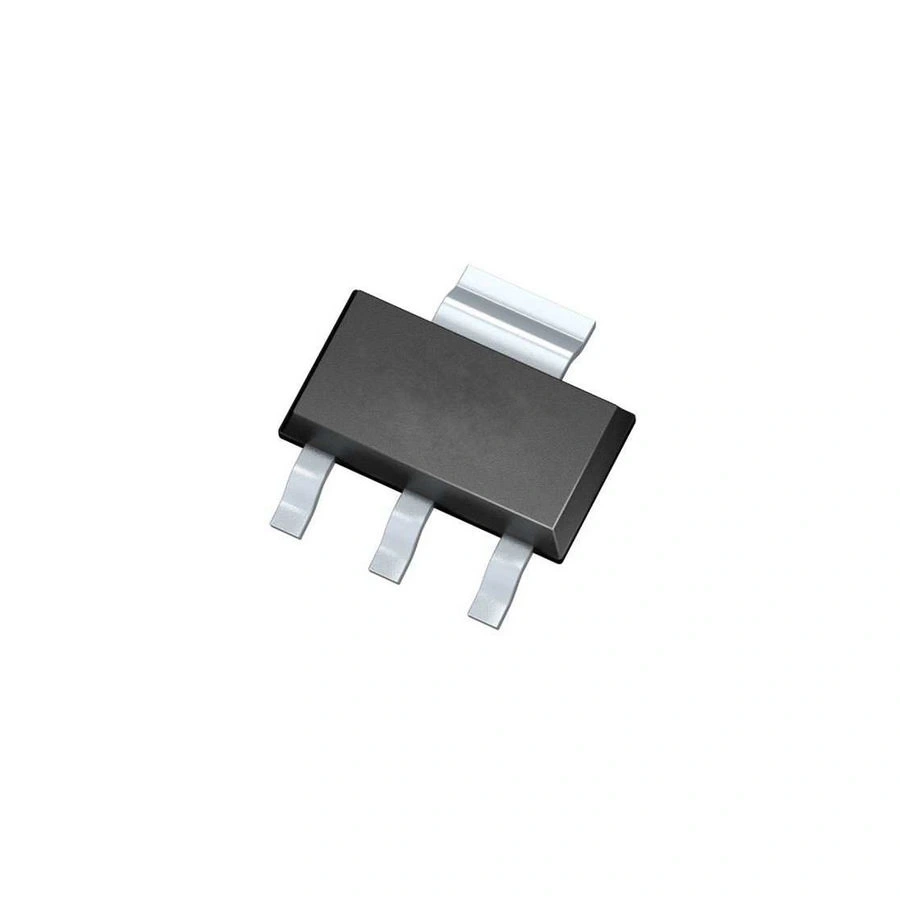

BCP54 SOT223 SMD Transistör

BCP54, orta güç uygulamaları için tasarlanmış PNP bipolar junction transistördür. SOT-223 paketinde sunulan bu komponent, 1A kollektör akımı ve 60V kollektör-emiter voltajı değerleriyle genel amaçlı güç kontrolü için ideal bir çözümdür.

Düşük doyma voltajı ve güvenilir yüksek akım kapasitesi sayesinde BCP54, verimli anahtarlama ve amplifikasyon özellikleri sunar. Elektronik komponentler kategorisinde yer alan bu PNP transistör, birçok elektronik projede yaygın olarak kullanılmaktadır.

SOT-223 paketinin geniş metal tab yapısı sayesinde gelişmiş ısı dağıtımı sağlayan BCP54, yüzeye montaj uygulamalarında tercih edilir. Transistör teknolojisinde güvenilir bir model olan BCP54, endüstriyel kontrol devreleri, LED sürücüler ve güç yönetimi uygulamaları için ideal bir seçimdir.

Teknik Özellikler

BCP54 SOT223 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP
• Paket / Kılıf: SOT-223 (SC-73)
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 60V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 80V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 1.0A
• Puls Kollektör Akımı (I_CM): 2,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.5V (typ) @ I_C = 500mA, I_B = 50mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.9V (typ) @ I_C = 500mA, I_B = 50mA
• DC Akım Kazancı (h_FE): 40-160 @ I_C = 150mA, V_CE = 5V
• Geçiş Frekansı (f_T): 80MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 12pF (typ)
• Yükselme Zamanı (t_r): 50ns (typ)
• Depolama Zamanı (t_s): 250ns (typ)
• Düşme Zamanı (t_f): 120ns (typ)
• Maksimum Güç Dağılımı (P_tot): 1.3W @ 25°C
• Termal Direnç (R_θJA): 100°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / ST Microelectronics

Kullanım Alanları

BCP54 SOT223 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Genel Amaçlı Uygulamalar

• Güç kaynağı devreleri
• Anahtar devreleri
• Yük sürücüleri
• Sinyal amplifikatörleri
• Aktif filtreler

Aydınlatma Kontrol Sistemleri

• LED sürücü devreleri
• Sabit akım kaynakları
• PWM aydınlatma kontrolü
• Dimmer devreleri
• Aydınlatma koruma devreleri

Endüstriyel Uygulamalar

• Sensör arabirimleri
• Röle sürücüleri
• Solenoid kontrol devreleri
• Motor kontrol sistemleri
• Enstrümantasyon devreleri

Avantajlar ve Özellikler

BCP54 SOT223 SMD Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• PNP Yapısı: Pozitif yük kontrolü için ideal
• Orta-Yüksek Voltaj Dayanımı: 60V maksimum V_CEO değeri
• İyi Akım Kapasitesi: 1.0A sürekli kollektör akımı
• SOT-223 Paketi: Kompakt boyut ve gelişmiş ısı dağıtımı
• Metal Tab: İyi termal performans
• Düşük Doyma Voltajı: Minimum güç kaybı
• İyi Akım Kazancı: 40-160 arası h_FE değeri
• Yüksek Hızlı Anahtarlama: 80MHz geçiş frekansı
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• SMD Montaj Kolaylığı: Otomatik yerleştirmeye uygunluk

Devre Tasarımı ve Kullanım

BCP54 SOT223 SMD Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal tab)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Pozitif besleme bağlantısı

Pin Yapılandırması:

• SOT-223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal tab)
• Metal tab (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• PNP transistörde akım emiterden kollektöre doğru akar
• Baz negatif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle pozitif besleme hattına bağlanır

PNP Transistör Sürme Yöntemleri:

• Baz-emiter arasına 10-47kΩ pull-up direnci bağlayın
• Baza 1-4.7kΩ seri direnç üzerinden kontrol sinyali uygulayın
• Mikrodenetleyici ile sürmek için open-collector veya open-drain çıkış kullanın
• Baz akımını kollektör akımının %5-10'u civarında tutun
• PNP transistör kontrol sinyali negatif olduğunda iletimde olur

LED Sürücü Devre Tasarımı:

• LED'i kollektör-toprak arasına bağlayın (anot toprak, katot kollektöre)
• Örnek: 12V besleme, 20mA kırmızı LED için 470Ω seri direnç
• Emiter 12V'a, transistör açıldığında LED üzerinden akım geçer
• Mikrodenetleyici kontrolü için baz direnci ve pull-up direnci ekleyin
• Çoklu LED'ler için paralel kollektör çıkışları veya daha yüksek akımlı model seçin

Sorun Giderme ve İpuçları

BCP54 SOT223 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör İletim Sorunu: PNP için baz-emiter polaritesini kontrol edin
• Isınma Problemi: Metal tab için PCB'de yeterli soğutma alanı sağlayın
• Yetersiz Anahtarlama: Baz akımını artırın veya baz direncini azaltın
• SOT-223 Lehimleme Zorluğu: Yeterli ısı ve flux kullanın
• İndüktif Yüklerde Arıza: Koruma diyodu ekleyin

PNP Transistör Tasarım İpuçları

• PNP transistörün NPN'ye göre yavaş olduğunu unutmayın, yüksek hız uygulamalarında dikkat edin
• Akım yönü ve bağlantı polaritesi NPN'nin tersidir, şematik çizimleri dikkatlice kontrol edin
• Mikrodenetleyici kontrolünde open-collector veya open-drain çıkışlar kullanın
• PNP transistörde emiter pozitif beslemeye, kollektör yüke bağlanır
• Yük toprak referanslı olduğunda PNP transistör tercih edilir

Verimli Kullanım İpuçları

• Metal tab için geniş bakır alanı ve termal vialar kullanın
• Baz akımını transistörün doyuma girmesi için yeterli seviyede tutun
• Ters polarite koruması için PNP transistöre seri diyot ekleyin
• Anahtarlama uygulamalarında baz kapasitansını azaltmak için düşük değerli seri direnç ekleyin
• Güç kontrolü için PWM tekniğini kullanarak ısı oluşumunu azaltın

Paket İçeriği

• BCP54 SOT223 SMD Transistör
