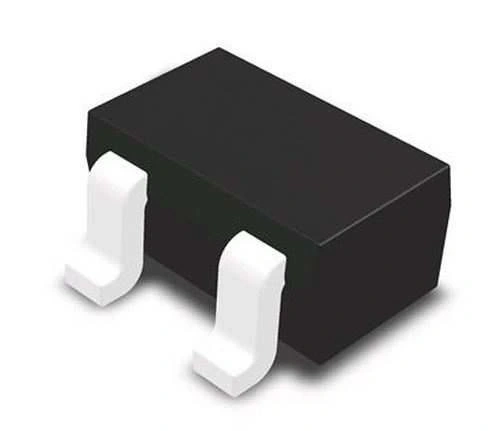

BC856W 100mA 80V PNP Transistör SOT223
BC856W, yüksek voltajlı küçük sinyal PNP transistörüdür. SOT-223 paketinde sunulan bu komponent, 80V maksimum kollektör-emiter voltajı ve 100mA sürekli kollektör akımı ile orta gerilim sinyal işleme ve anahtarlama uygulamaları için idealdir.
BC856 serisinin SOT-223 paketindeki bu versiyonu, standart SOT-23 pakete göre daha iyi termal performans sağlar. Elektronik komponentler arasında yer alan bu PNP transistör, sinyal yükseltme, anahtarlama ve kontrol devrelerinde güvenilir bir seçimdir.
Yüksek voltaj kapasitesi ve düşük gürültü karakteristiği sayesinde BC856W, zorlu endüstriyel ortamlarda bile kararlı çalışma sunar. Transistör ailesinin bu özel üyesi, özellikle yüksek voltaj sinyalleriyle çalışan hassas devrelerde tercih edilmektedir.
Teknik Özellikler
BC856W 100mA 80V PNP Transistör SOT223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: PNP
- Paket / Kılıf: SOT-223 (SC-73)
- Maksimum Kollektör-Emiter Voltajı (VCEO): 80V
- Maksimum Kollektör-Baz Voltajı (VCBO): 80V
- Maksimum Emiter-Baz Voltajı (VEBO): 5V
- Sürekli Kollektör Akımı (IC): 100.mA
- Puls Kollektör Akımı (ICM): 200,mA
- Kollektör-Emiter Doyma Voltajı (VCE(sat)): 0.3V (typ) @ IC = 10mA, IB = 0.5mA
- Baz-Emiter Doyma Voltajı (VBE(sat)): 0.7V (typ) @ IC = 10mA, IB = 0.5mA
- DC Akım Kazancı (hFE): 125-475 @ IC = 2mA, VCE = 5V
- Geçiş Frekansı (fT): 100MHz (typ)
- Kollektör-Baz Kapasitansı (Ccb): 4.5pF (typ)
- Gürültü Figürü (NF): 2dB (typ) @ f = 1kHz
- Yükselme Zamanı (tr): 35ns (typ)
- Düşme Zamanı (tf): 35ns (typ)
- Maksimum Güç Dağılımı (Ptot): 700mW @ 25°C
- Termal Direnç (RθJA): 180°C/W
- Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
- RoHS Uyumluluğu: Evet
- Üretici: Nexperia / Diodes Inc. / ON Semiconductor
Kullanım Alanları
BC856W 100mA 80V PNP Transistör SOT223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Yüksek Voltajlı Sinyal İşleme
- Endüstriyel sensör arabirimleri
- Yüksek gerilim ölçüm devreleri
- Hassas yükseltici devreleri
- Filtre uygulamaları
- Analog sinyal tamponlama
Anahtarlama Devreleri
- Yüksek voltajlı LED sürücüleri
- Seviye dönüştürücüler
- Düşük akım röle kontrolü
- Koruma devreleri
- Sinyal yönlendirme
Telekomünikasyon ve Endüstriyel Uygulamalar
- Telefon hattı arabirimleri
- Haberleşme ekipmanları
- Endüstriyel kontrol devreleri
- Akım sınırlama devreleri
- Akım aynası devreleri
Avantajlar ve Özellikler
BC856W 100mA 80V PNP Transistör SOT223'ün sağladığı avantajlar ve öne çıkan özellikleri.
- Yüksek Voltaj Dayanımı: 80V maksimum VCEO değeri
- SOT-223 Paketi: Gelişmiş ısı dağıtımı
- Metal Tab: İyi termal performans
- PNP Yapısı: Yüksek taraf anahtarlama imkanı
- Düşük Gürültü: Hassas sinyal uygulamaları için ideal
- İyi Akım Kazancı: 125-475 arası hFE değeri
- Yüksek Geçiş Frekansı: 100MHz ile hızlı anahtarlama
- Düşük Doyma Voltajı: Minimum güç kaybı
- Arttırılmış Güç Kapasitesi: 700mW maksimum güç dağılımı
- NPN Eşleniği Uyumluluğu: BC846W ile tamamlayıcı çift oluşturur
Devre Tasarımı ve Kullanım
BC856W 100mA 80V PNP Transistör SOT223'ün devre tasarımında kullanımı hakkında bilgiler.
İpucu: Yüksek voltaj uygulamalarında kollektör-emiter arası gerilim değişimlerini snubber devresi ile sınırlayın.
Temel Bağlantı Yapılandırması:
- Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal tab)
- Baz (Pin 1): Kontrol sinyali girişi
- Emiter (Pin 3): Pozitif besleme bağlantısı
Pin Yapılandırması:
- SOT-223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal tab)
- Metal tab (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
- PNP transistörde akım emiterden kollektöre doğru akar
- Baz negatif olduğunda (emitere göre) transistör iletimde olur
- Emiter genellikle pozitif besleme hattına bağlanır
Yüksek Voltajlı PNP Transistör Kullanımı:
- Baz-emiter arasına 47-100kΩ pull-up direnci bağlayın
- Baza 10-47kΩ seri direnç üzerinden kontrol sinyali uygulayın
- Mikrodenetleyici ile sürmek için open-collector veya open-drain çıkış kullanın
- Yüksek voltaj uygulamaları için minimum 100kΩ baz direnci önerilir
- 80V uygulamalarda baz-kollektör arasına koruma diyodu veya zener diyot ekleyin
Hassas Yüksek Voltaj Sinyal İşleme:
- Optimum gürültü/güç performansı için 1-2mA kollektör akımı kullanın
- Yüksek voltaj bölücü devreler için yüksek değerli dirençler tercih edin
- Gürültü azaltma için baz-emiter arasına 10nF kapasitör ekleyin
- Yüksek empedanslı giriş için emiter takipçisi (common collector) konfigürasyonu kullanın
- Sıcaklık değişimlerine karşı çalışma noktasını diyot veya termistörle kompanze edin
Sorun Giderme ve İpuçları
BC856W 100mA 80V PNP Transistör SOT223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gerilim Dayanımı Aşılması: 80V üzerinde koruyucu zener diyotlar ekleyin
- Gürültü ve Parazit: Kapasitif filtreler ve ekranlama kullanın
- Sıcaklık Hassasiyeti: Metal tab için PCB'de yeterli ısı alanı sağlayın
- SOT-223 Lehimleme Zorluğu: Uygun flux ve ısı profili kullanın
- Yetersiz Sürme: Baz akımını optimize edin, gerekirse darlington bağlantısı kullanın
Yüksek Voltaj Devre İpuçları
- Voltaj değişimlerine karşı hassas uygulamalarda transistör için koruma devreleri kullanın
- 40V üzeri uygulamalarda gerilim bölücü ve sensör hatlarına TVS diyotlar ekleyin
- PCB tasarımında yüksek voltaj yolları için yeterli izolasyon mesafesi bırakın (min. 1mm/60V)
- Nem veya toz yoğun ortamlarda PCB kaplama (conformal coating) uygulayın
- Anahtarlama esnasındaki gerilim darbelerini RC snubber devresi ile sönümleyin
Optimum Performans İçin Tavsiyeler
- SOT-223 paketinin metal tabı için PCB'de en az 20mm² bakır alan bırakın
- Termal yönetim için metal tab altına küçük vialar ekleyin
- Hassas analog sinyallerde baz devresini DC olarak kararlı tutun
- Yüksek gerilim uygulamalarında transistörün maksimum değerlerinden %20 daha düşük değerlerle çalışın
- Yüksek frekanslı anahtarlama için PCB bağlantılarını kısa tutun ve parazitik etkileri azaltın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BC856W ve BC856 arasındaki fark nedir?
BC856W, SOT-223 paketindedir ve 700mW güç dağıtımı sunar. Standart BC856 ise SOT-23 paketindedir ve sadece 250mW güç kapasitesi vardır.
80V voltaj değeri ne anlama gelir?
Transistörün kollektör-emiter arasında dayanabileceği maksimum voltajdır. Güvenli çalışma için bu değerin %70'i (56V) civarında kullanılması önerilir.
Bu transistörle kaç adet LED sürebilirim?
Maksimum 100mA akım kapasitesi ile 3-4 adet standart LED (20mA) sürebilirsiniz. Her LED için uygun seri direnç kullanmanız gerekir.
48V sistemlerde bu transistör kullanılabilir mi?
Evet, 80V dayanımı ile 48V sistemlerde güvenle kullanılabilir. Koruma devreleri ve uygun PCB tasarımı önerilir.
SOT-223 paketi için PCB'de ne kadar bakır alan gerekli?
En az 20mm² bakır alan önerilir. Tam güç kapasitesi için 50mm² ve termal vialar kullanılmalıdır.
BC856W telefon hattı uygulamaları için uygun mu?
Evet, 80V gerilim kapasitesi ile telefon hatlarındaki darbelere dayanıklıdır. Koruma devreleri ile birlikte kullanılması önerilir.
Arduino ile bu transistörü sürmek için ne yapmalıyım?
Arduino pinini LOW yaparak transistörü açabilirsiniz. 10-22kΩ baz direnci ve 47kΩ pull-up direnci kullanın.
BC856W yerine hangi transistörleri kullanabilirim?
MMBT5401 (SOT-23), ZXTP56 serisi veya BC640 (TO-92) alternatif olabilir. Voltaj değerleri ve paket tipi göz önünde bulundurulmalıdır.
