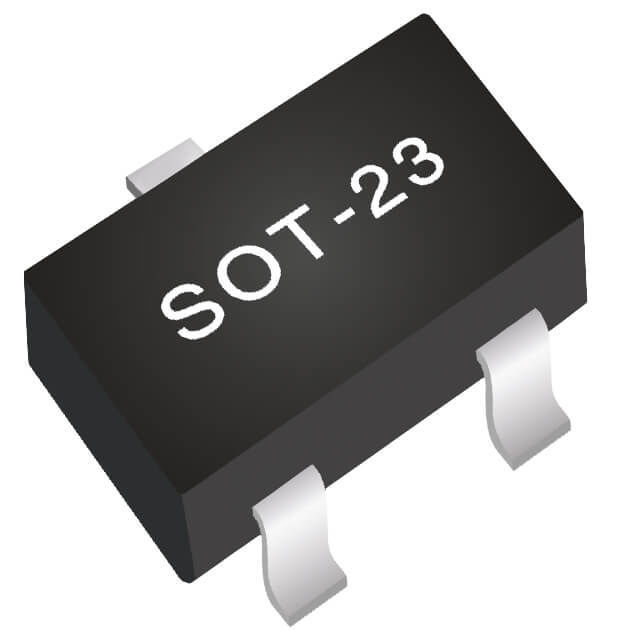

BC850C SOT23 SMD Transistör
BC850C, düşük güç uygulamaları için tasarlanmış bir NPN silikon bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, genel amaçlı anahtarlama ve amplifikasyon için kullanılır.
45V kollektör-emitör gerilimi ve 100mA kollektör akımı sunan bu elektronik komponent, düşük gürültü seviyesi ve yüksek DC kazanç değeri ile sinyal işleme devrelerinde ideal bir seçimdir.
Düşük güç tüketimi ve güvenilir performansıyla bu SMD transistör, analog devreler, sensör arayüzleri ve sinyal yükseltme uygulamaları için kompakt ve ekonomik bir çözüm sunmaktadır.
Teknik Özellikler
BC850C SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Silikon Bipolar
- Paket Tipi: SOT-23 SMD
- Üretici: Nexperia / Philips / Infineon
- Kollektör-Emitör Gerilimi (VCEO): 45V
- Kollektör-Baz Gerilimi (VCBO): 50V
- Emitör-Baz Gerilimi (VEBO): 6V
- Kollektör Akımı (IC): 100mA (sürekli)
- Kollektör Gücü (PC): 250mW
- DC Akım Kazancı (hFE): 420-800 (IC=2mA, VCE=5V)
- Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.25V (Tipik, IC=10mA)
- Baz-Emitör Gerilimi (VBE): 0.65V (Tipik, IC=2mA)
- Geçiş Frekansı (fT): 100 MHz (Tipik)
- Çıkış Kapasitansı (Cob): 4.5 pF (Tipik)
- Gürültü Figürü (NF): 2 dB (Tipik, f=1kHz)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Montaj Tipi: Yüzey Montaj (SMD)
- Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.
Kullanım Alanları
BC850C SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal İşleme Devreleri
- Düşük gürültülü ön amplifikatörler
- Sinyal tamponlama devreleri
- Diferansiyel yükselteçler
- Audio amplifikatör katları
Anahtarlama Uygulamaları
- LED sürücü devreleri
- Düşük güçlü röle kontrol devreleri
- Lojik seviye dönüştürücüleri
- Sensör arayüzleri
Akım Kaynakları/Yükler
- Sabit akım kaynakları
- Akım aynalama devreleri
- Referans akım devreleri
- Aktif yük devreleri
Genel Elektronik Uygulamaları
- Batarya ile çalışan cihazlar
- Sensör koşullandırma devreleri
- Sıcaklık kompanzasyon devreleri
- Kompakt elektronik ekipmanlar
Avantajlar ve Özellikler
BC850C SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Yüksek Akım Kazancı: 420-800 hFE ile etkin amplifikasyon
- Düşük Gürültü Figürü: Hassas sinyal uygulamaları için uygun
- Düşük Güç Tüketimi: Batarya ile çalışan sistemler için ideal
- İyi Frekans Tepkisi: 100 MHz transition frekansı
- BC860C PNP Eşdeğeri: Komplementer çift devreler için uyumluluk
- Düşük Kaçak Akım: Nanoamper seviyesinde kollektör-baz kaçak akımı
- C Versiyonu: Yüksek hFE (420-800) ile güvenilir kazanç
Montaj ve Kullanım
BC850C SOT23 SMD Transistör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Baz akımını kollektör akımının 1/10'undan daha düşük tutarak satürasyonu önleyin.
Devre tasarımı için yapmanız gerekenler:
- SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
- Lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
- ESD korumalı ortamda çalışın, SOT-23 paketli transistörler statik elektriğe duyarlıdır
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 10k - 100kΩ)
- Yüksek frekans uygulamalarında kısa ve düşük indüktif PCB yolları tasarlayın
- Termal stres oluşturmamak için lehimleme süresini kısa tutun
NPN transistör kullanım bilgileri:
- NPN transistörlerde akım yönü kollektörden emitöre doğrudur
- NPN transistörü açmak için baz emitörden 0.65V daha yüksek olmalıdır
- Mikrodenetleyici ile kontrol için doğrudan GPIO pini kullanılabilir
- Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
- NPN transistörler "aktif-high" mantıkla çalışır
- BC860C (PNP) ile komplementer çift oluşturarak tamamlayıcı simetri devreleri tasarlayabilirsiniz
Sorun Giderme ve İpuçları
BC850C SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör Açılmıyor: Baz-emitör geriliminin yeterince pozitif olduğunu kontrol edin (> 0.65V)
- Yetersiz Kazanç: Çalışma noktasını optimize edin, IC değeri çok düşük veya yüksek olabilir
- Baz Akımı Sorunları: Baz akımını ölçün, uygun değerde baz direnci kullanın
- Lehimleme Zorlukları: Daha ince uçlu havya veya sıcak hava istasyonu kullanın
Verimli Kullanım İpuçları
- Analog tasarımlarda azami 45V VCEO değerinin en fazla %80'ini kullanın
- Düşük gürültü uygulamalarında metal film dirençler tercih edin
- Diferansiyel amplifikatörlerde aynı paketten gelen çiftleri kullanın
- Akım aynalama devrelerinde, referans ve çıkış transistörlerinin termal bağlantısını iyileştirin
