BC847B-HT 100mA 45V NPN Transistör

BC847B HT 100mA 45V NPN Transistör

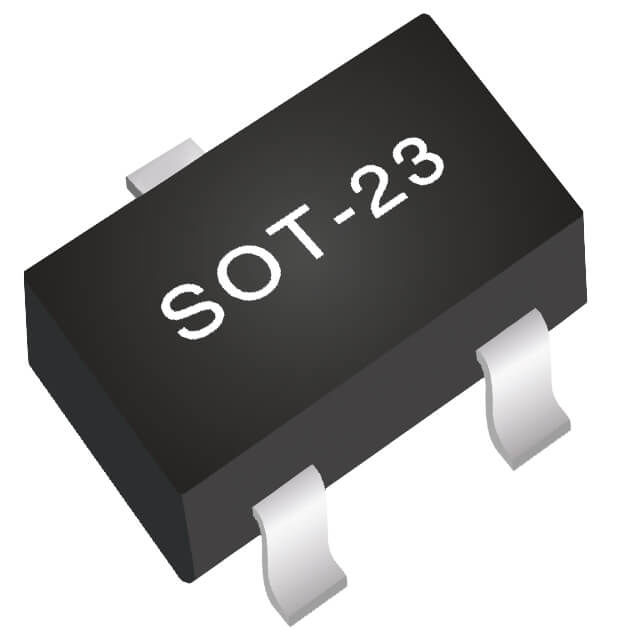

BC847B HT, düşük güç uygulamaları için tasarlanmış bir NPN silikon bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, genel amaçlı anahtarlama ve amplifikasyon için kullanılır.

45V kollektör-emitör gerilimi ve 100mA kollektör akımı sunan bu elektronik komponent, orta seviye DC kazanç değeri ile sinyal işleme devrelerinde ideal bir seçimdir.

High Technology (HT) serisi olarak üretilen ve güvenilir performansıyla öne çıkan bu NPN transistör, analog devreler, sensör arayüzleri ve sinyal yükseltme uygulamaları için kompakt ve ekonomik bir çözüm sunmaktadır.

Teknik Özellikler

BC847B HT 100mA 45V NPN Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Silikon Bipolar
• Paket Tipi: SOT-23 SMD
• Üretici: Nexperia / Philips / Infineon
• Seri Tipi: HT (High Technology)
• Kollektör-Emitör Gerilimi (VCEO): 45V
• Kollektör-Baz Gerilimi (VCBO): 50V
• Emitör-Baz Gerilimi (VEBO): 6V
• Kollektör Akımı (IC): 100mA (sürekli)
• Kollektör Gücü (PC): 250mW
• DC Akım Kazancı (hFE): 200-450 (IC=2mA, VCE=5V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.25V (Tipik, IC=10mA)
• Baz-Emitör Gerilimi (VBE): 0.65V (Tipik, IC=2mA)
• Geçiş Frekansı (fT): 100 MHz (Tipik)
• Çıkış Kapasitansı (Cob): 4.5 pF (Tipik)
• Gürültü Figürü (NF): 2 dB (Tipik, f=1kHz)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.

Kullanım Alanları

BC847B HT 100mA 45V NPN Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme Devreleri

• Düşük gürültülü ön amplifikatörler
• Sinyal tamponlama devreleri
• Diferansiyel yükselteçler
• Audio amplifikatör katları

Anahtarlama Uygulamaları

• LED sürücü devreleri
• Düşük güçlü röle kontrol devreleri
• Lojik seviye dönüştürücüleri
• Sensör arayüzleri

Akım Kaynakları/Yükler

• Sabit akım kaynakları
• Akım aynalama devreleri
• Referans akım devreleri
• Aktif yük devreleri

Genel Elektronik Uygulamaları

• Batarya ile çalışan cihazlar
• Sensör koşullandırma devreleri
• Düşük güç tüketimli ekipmanlar
• Otomotiv elektronik sistemleri

Avantajlar ve Özellikler

BC847B HT 100mA 45V NPN Transistör'ün sağladığı avantajlar ve çözümler.

• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Orta Seviye Akım Kazancı: 200-450 hFE ile dengeli amplifikasyon
• Düşük Gürültü Figürü: Hassas sinyal uygulamaları için uygun
• HT (High Technology) Serisi: Geliştirilmiş üretim teknolojisi
• Yüksek Gerilim Dayanımı: 45V VCEO ile geniş uygulama yelpazesi
• İyi Frekans Tepkisi: 100 MHz transition frekansı
• BC857B PNP Eşdeğeri: Komplementer çift devreler için uyumluluk
• B Versiyonu: Orta seviye hFE (200-450) ile dengeli kazanç

Montaj ve Kullanım

BC847B HT 100mA 45V NPN Transistör'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
• Lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
• ESD korumalı ortamda çalışın, SOT-23 paketli transistörler statik elektriğe duyarlıdır
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 10k - 100kΩ)
• Yüksek frekans uygulamalarında kısa ve düşük indüktif PCB yolları tasarlayın
• Termal stres oluşturmamak için lehimleme süresini kısa tutun

NPN transistör kullanım bilgileri:

• NPN transistörlerde akım yönü kollektörden emitöre doğrudur
• NPN transistörü açmak için baz emitörden 0.65V daha yüksek olmalıdır
• Mikrodenetleyici ile kontrol için doğrudan GPIO pini kullanılabilir
• Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
• NPN transistörler "aktif-high" mantıkla çalışır
• BC857B (PNP) ile komplementer çift oluşturarak tamamlayıcı simetri devreleri tasarlayabilirsiniz

Sorun Giderme ve İpuçları

BC847B HT 100mA 45V NPN Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: Baz-emitör geriliminin yeterince pozitif olduğunu kontrol edin (> 0.65V)
• Yetersiz Kazanç: Çalışma noktasını optimize edin, IC değeri çok düşük veya yüksek olabilir
• Baz Akımı Sorunları: Baz akımını ölçün, uygun değerde baz direnci kullanın
• Lehimleme Zorlukları: Daha ince uçlu havya veya sıcak hava istasyonu kullanın

Verimli Kullanım İpuçları

• Analog tasarımlarda azami 45V VCEO değerinin en fazla %80'ini kullanın
• Düşük gürültü uygulamalarında metal film dirençler tercih edin
• Amplifikatör devrelerinde emitör direnci kullanarak kararlılığı artırın
• LED sürme uygulamalarında düşük VCE(sat) değerinden faydalanın

Paket İçeriği

• BC847B HT 100mA 45V NPN Transistör
