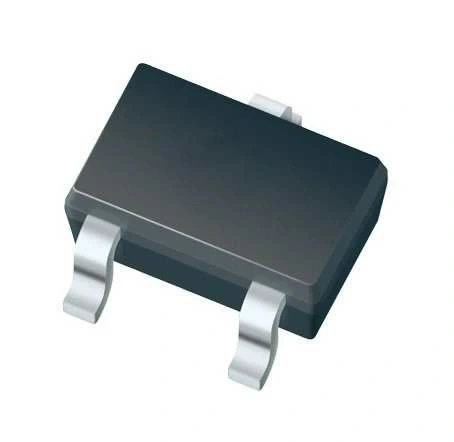

BC818-16W SOT323 SMD Transistör

BC818-16W SOT323 SMD Transistör

BC818-16W, yüksek akım kapasitesine sahip NPN bipolar bileşke transistördür. Ultra kompakt SOT323 (SC-70) SMD paketinde sunulan bu transistör, 25V maksimum kolektör-emitör voltajı ve 500mA sürekli kolektör akımı ile elektronik devreler için güçlü ve kompakt bir çözüm sunar.

Yüksek akım kazancı (hFE: 100-250) ve düşük doyum voltajı özellikleri ile anahtarlama ve sürücü uygulamalarında tercih edilen bu elektronik komponent, dar PCB alanlarında bile güvenilir performans sağlar.

SOT323 paketinin ultra kompakt boyutu ve 200mW güç dağılım kapasitesi sunan BC818-16W, taşınabilir elektronik cihazlar, LED sürücüler ve hızlı anahtarlama uygulamaları için ideal bir transistör seçeneğidir.

Teknik Özellikler

BC818-16W SOT323 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: NPN
• Paket / Kılıf: SOT323 (SC-70)
• Kollektör-Emitör Voltajı (V_CEO): 25V
• Kollektör-Baz Voltajı (V_CBO): 30V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 500mA
• Kollektör Akımı - Pik (I_CM): 800mA
• Toplam Güç Dağılımı (P_tot): 200mW (25°C'de)
• DC Akım Kazancı (h_FE): 100-250 (I_C=100mA, V_CE=1V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): 0.3V (I_C=300mA, I_B=30mA)
• Baz-Emitör Voltajı (V_BE): 0.7V (tipik, I_C=100mA, V_CE=1V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 625°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 200°C/W
• Maksimum Baz Akımı (I_B): 50mA
• Geçiş Frekansı (f_T): 100MHz (tipik)
• Çıkış Kapasitansı (C_ob): 3pF (tipik)
• Giriş Kapasitansı (C_ib): 10pF (tipik)
• -16W Kodu: hFE 100-250 aralığı ve SOT323 (SC-70) paketi belirtir
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör
• Boyutlar (Yaklaşık): 2.1mm x 1.3mm x 0.9mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.006g

Kullanım Alanları

BC818-16W SOT323 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Anahtarlama ve Sürücü Uygulamaları

• LED sürücü devreleri
• Dijital lojik arayüzleri
• Röle ve solenoid sürücüleri
• Optokuplör çıkış katları
• Hızlı anahtarlama devreleri

Güç Yönetimi

• DC-DC dönüştürücü kontrol devreleri
• Akım sınırlama uygulamaları
• Batarya şarj kontrolörleri
• Lineer regülatör devreleri
• Güç anahtarlama sistemleri

Taşınabilir Elektronik ve IoT

• Akıllı telefon ve tablet bileşenleri
• Giyilebilir teknoloji ürünleri
• IoT sensör modülleri
• Taşınabilir medikal cihazlar
• Drone ve RC model kontrol devreleri

Avantajlar ve Özellikler

BC818-16W SOT323 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: SOT323 (SC-70) paketi ile minimum PCB alanı kullanımı
• Yüksek Akım Kapasitesi: 500mA sürekli kollektör akımı
• Uygun Voltaj Aralığı: 25V VCEO ile çoğu düşük voltaj uygulamasına uygunluk
• Düşük Doyum Voltajı: 0.3V VCE(sat) ile verimli anahtarlama
• Yüksek Akım Kazancı: 100-250 hFE ile etkin sürücü performansı
• Hızlı Anahtarlama: 100MHz geçiş frekansı ile hızlı tepki süresi
• Düşük Profil: 0.9mm yükseklik ile ince tasarımlara uygunluk
• Geniş Çalışma Sıcaklığı: -55°C ile 150°C arası güvenilir çalışma
• Düşük Güç Tüketimi: Batarya beslemeli sistemlerde verimli kullanım
• Tamamlayıcı Çift: BC808 (PNP) ile push-pull devreleri tasarlama imkanı

Uygulama ve Devre Tasarımı

BC818-16W SOT323 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel LED Sürücü Devresi:

• Baz Direnci: 1kΩ-10kΩ (mikrodenetleyici veya mantık devresi çıkışı için)
• Kolektör Direnci: LED akımını sınırlamak için (20-100Ω)
• Akım Hesabı: I_LED = (V_CC - V_CE(sat) - V_LED) / R_C
• Baz Akımı: I_B = I_C / h_FE (minimum hFE değerini kullanın)
• Maksimum LED Sayısı: (V_CC - V_CE(sat)) / V_LED formülüyle hesaplanır

Solenoid/Röle Sürücü Devresi:

• Koruma Diyodu: 1N4148 gibi hızlı diyod (indüktif geri tepmeden korunmak için)
• Baz Direnci: R_B = (V_IN - V_BE) / (I_C / h_FE)
• Maksimum Yük: 500mA kollektör akımı sınırını aşmayın
• Pull-Down Direnci: Baz-emitör arasına 10-100kΩ (istenmeyen tetiklemeleri önlemek için)
• Flyback Koruması: RC snubber devresi ile ek koruma sağlanabilir

Hızlı Anahtarlama Devresi:

• Hızlı Kapatma: Baz-emitör arasına Schottky diyot ve düşük değerli direnç
• Düşük Baz Direnci: Hızlı şarj/deşarj için 470Ω-1kΩ
• Baker Klempi: Derin doyuma gitmeden hızlı anahtarlama için
• Bypass Kapasitörleri: Besleme hattına yakın yerleştirilmiş 100nF
• Kısa Sinyal Yolları: Parazitik endüktansı azaltmak için PCB tasarımı

Sorun Giderme ve İpuçları

BC818-16W SOT323 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehimleme Zorlukları: Hassas SMD havya ucu ve flux kullanın, sıcak hava istasyonu tercih edilebilir.
• Aşırı Isınma: Maksimum güç sınırını aşmayın, termal yuva (pad) ekleyin.
• SOT323 Terminal Karışıklığı: Pin yerleşiminin SOT23'ten farklı olduğunu unutmayın.
• Yetersiz Sürüş: Minimum hFE değerine göre baz akımını ayarlayın.
• İndüktif Yük Hasarı: Koruma diyodu eklemeyi unutmayın.

SMD Tasarım ve Uygulama İpuçları

• SOT323 paketi için doğru PCB footprint kullanın (SC-70)
• Termal performans için PCB'de ısı yayılım alanı bırakın
• 0.3mm lehim pastası şablonu ile kontrollü uygulama yapın
• Hassas komponent tutucular ve cımbız kullanın
• Yüksek akım uygulamalarında PCB iz genişliğini artırın
• Anahtarlama devreleri için baz ve kolektör yollarını kısa tutun
