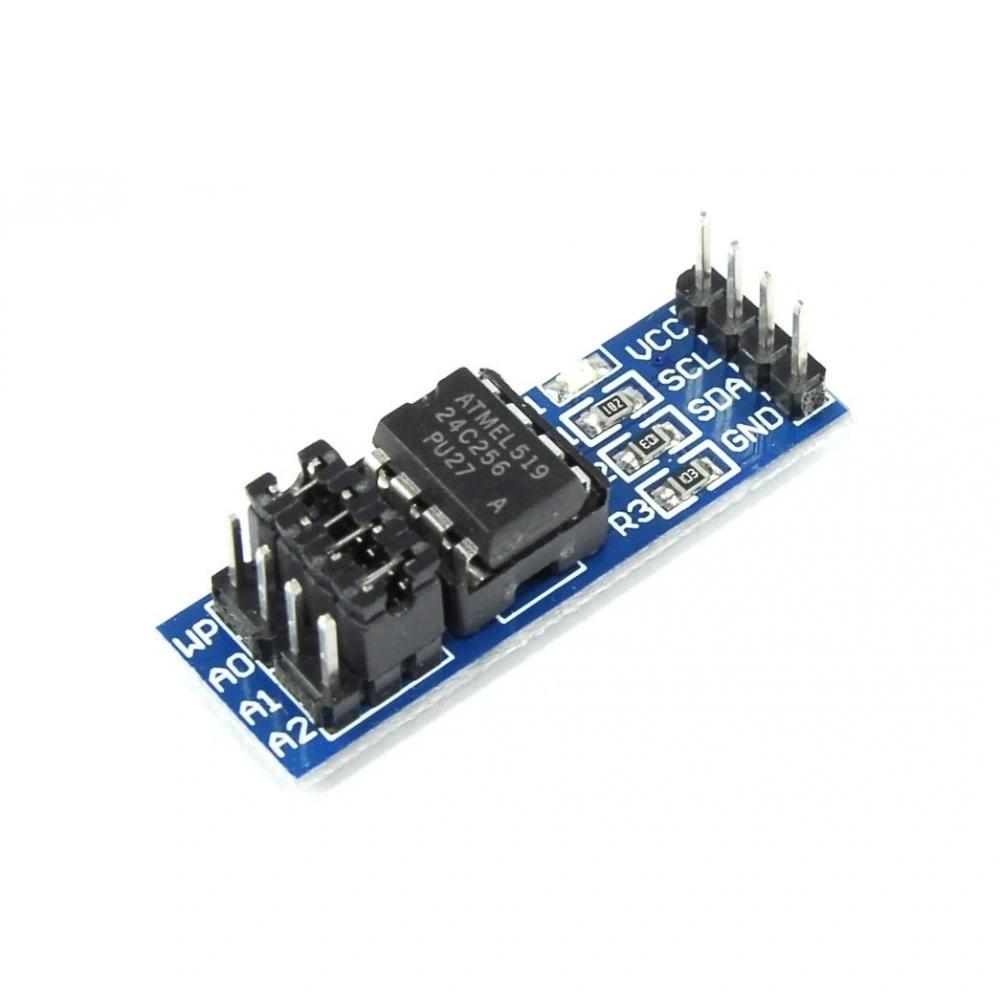

AT24C256 I2C EEPROM Hafıza Modülü

AT24C256 I2C EEPROM Hafıza Modülü

AT24C256 I2C EEPROM Hafıza Modülü, mikrodenetleyici projelerinizde kalıcı veri depolama ihtiyacını karşılayan kompakt bir çözümdür. 256 kilobit (32 kilobyte) kapasitesiyle, elektrik kesintisinde bile verilerin kaybolmamasını sağlar.

I2C arabirimi sayesinde sadece iki pin kullanarak Arduino ve diğer mikrodenetleyiciler ile kolayca haberleşebilir. Üzerindeki adres seçme jumperları ile aynı I2C hatta birden fazla modül bağlanabilir.

Düşük güç tüketimi ve yüksek dayanıklılık özellikleriyle uzun süreli uygulamalar için idealdir. 1 milyon yazma/silme döngüsü ve 100 yıla varan veri saklama süresi sunar.

Kullanıcı ayarları saklama, veri kaydı, bootloader depolama ve diğer kalıcı bellek ihtiyaçları için kullanan bu modül, Modüller kategorisinin önemli bir veri depolama çözümüdür.

---

Teknik Özellikler

AT24C256 I2C EEPROM Hafıza Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Hafıza Tipi: EEPROM (Electrically Erasable Programmable Read-Only Memory)>.
• Kapasite: 256Kbit (32KByte)>,
• Haberleşme Protokolü: I2C (TWI)
• Maksimum Hız: 400kHz (Fast Mode)
• Besleme Voltajı: 2.7V - 5.5V DC
• Aktif Akım Tüketimi: 3mA (maksimum)
• Bekleme Akımı: <10µA (tipik)
• I2C Adres Aralığı: 0x50 - 0x57 (A0, A1, A2 pin durumuna göre)
• Varsayılan I2C Adresi: 0x50
• Sayfa Boyutu: 64 byte
• Yazma Döngüsü Dayanımı: 1.000.000 yazma/silme döngüsü
• Veri Saklama Süresi: 100 yıl
• Yazma Hızı: 64 byte için <5ms
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Pin Bağlantıları: VCC, GND, SDA, SCL, WP, A0, A1, A2
• PCB Boyutları: Yaklaşık 27mm x 19mm
• Montaj Delikleri: 2 adet, 2mm çap

---

Paket İçeriği

AT24C256 I2C EEPROM Hafıza Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x AT24C256 I2C EEPROM Hafıza Modülü

---

Bağlantı ve Kullanım

AT24C256 I2C EEPROM Hafıza Modülünün bağlantı şeması ve kullanım talimatları.

Arduino ile Temel Bağlantı

AT24C256 modülünün Arduino ile bağlantısı oldukça basittir:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• SDA → Arduino SDA (Arduino Uno için A4)
• SCL → Arduino SCL (Arduino Uno için A5)

Not: Arduino Mega, Leonardo veya yeni nesil Arduino kartları için özel SDA ve SCL pinlerine bağlantı yapılmalıdır.

Adres Seçimi

AT24C256 modülü, A0, A1 ve A2 adres pinleri ile farklı I2C adresleri seçmenize olanak tanır:

• Tüm adres pinleri GND'ye bağlı ise (veya jumperlar takılı değilse): 0x50
• A0 VCC'ye, A1 ve A2 GND'ye bağlı: 0x51
• A1 VCC'ye, A0 ve A2 GND'ye bağlı: 0x52
• A0 ve A1 VCC'ye, A2 GND'ye bağlı: 0x53
• A2 VCC'ye, A0 ve A1 GND'ye bağlı: 0x54
• A0 ve A2 VCC'ye, A1 GND'ye bağlı: 0x55
• A1 ve A2 VCC'ye, A0 GND'ye bağlı: 0x56
• Tüm adres pinleri VCC'ye bağlı: 0x57

Bu sayede aynı I2C hatta 8 adede kadar AT24C256 modülü bağlayabilir ve toplam 256KB EEPROM kapasitesine ulaşabilirsiniz.

Yazma Koruma (WP) Pini

Yazma Koruma (WP) pini, EEPROM içeriğinin yanlışlıkla değiştirilmesini önlemek için kullanılır:

• WP pini GND'ye bağlandığında: Yazma koruması devre dışı (yazma işlemleri etkin)
• WP pini VCC'ye bağlandığında: Yazma koruması etkin (yazma işlemleri engellenir)

Varsayılan olarak, modül üzerinde WP pini GND'ye bağlıdır (jumper ile). Verilerin yanlışlıkla değiştirilmesini önlemek istiyorsanız, jumperı çıkarın ve WP pinini VCC'ye bağlayın.

EEPROM Yazma ve Okuma

AT24C256 EEPROM'a veri yazmak ve okumak için Arduino Wire kütüphanesi kullanılır:

Veri Yazma

1. Wire.beginTransmission(EEPROM_ADRES)
2. Bellek adresini gönder (2 byte - Yüksek byte ve düşük byte)
3. Yazılacak verileri gönder (maksimum 30 byte tek seferde)
4. Wire.endTransmission()
5. Yazma işleminin tamamlanması için minimum 5ms bekle

Veri Okuma

1. Wire.beginTransmission(EEPROM_ADRES)
2. Bellek adresini gönder (2 byte)
3. Wire.endTransmission()
4. Wire.requestFrom(EEPROM_ADRES, OKU_MIKTAR)
5. Wire.available() iken Wire.read() ile verileri oku

Sayfa Yazma

AT24C256, sayfa yazma özelliği ile 64 byte'lık bloklar halinde hızlı yazma yapabilir:

• Sayfa boyutu: 64 byte
• Sayfa yazma süresi: <5ms
• Sayfa sınırlarını aşan yazma işlemlerinde, veriler sayfa başına sarılır (wrap around)

Sayfa yazma işlemlerinde, en verimli kullanım için yazma işlemlerinin 64 byte sınırlarında başlamasını ve 64 byte'ı aşmamasını sağlayın.

---

Uygulama Alanları

AT24C256 I2C EEPROM Hafıza Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Veri Kayıt ve Depolama

• Veri kaydediciler (data loggers)
• Sensör verilerinin kaydedilmesi
• Sıcaklık, nem, basınç kayıt sistemleri
• Enerji tüketimi takip cihazları
• Olay kaydediciler
• Zamanlanmış ölçüm sistemleri

Yapılandırma ve Ayarlar

• Kullanıcı ayarlarının saklanması
• Cihaz konfigürasyon verileri
• Kalibrasyon değerleri depolama
• Son durum bilgisi saklama
• Sistem başlangıç parametreleri
• Kullanıcı profilleri

Endüstriyel ve Özelleştirilmiş Uygulamalar

• Küçük ölçekli firmware depolama
• Bootloader ikincil depolama
• Lookout tabloları saklama
• Kimlik doğrulama sistemleri
• Mikrodenetleyici bellek genişletme
• Seri numarası ve ürün kimliği saklama

---

Proje Örnekleri

AT24C256 I2C EEPROM Hafıza Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Uzun Süreli Çevre Veri Kaydedici

Bu projede, AT24C256 EEPROM modülü kullanarak günler veya haftalar boyunca çevresel verileri (sıcaklık, nem, basınç, ışık seviyesi gibi) düzenli aralıklarla kaydeden bir sistem tasarlayabilirsiniz.

Gerekli bileşenler: Arduino Nano, AT24C256 EEPROM modülü, DS3231 RTC (gerçek zamanlı saat) modülü, DHT22 sıcaklık/nem sensörü, BMP280 basınç sensörü, LDR (ışık sensörü), ve bir batarya paketi.

Sistem, sensörleri belirli aralıklarla (örneğin her 15 dakikada bir) okur ve ölçümleri zaman damgasıyla birlikte EEPROM'a kaydeder. Veri yapısı: zaman damgası (4 byte), sıcaklık (2 byte), nem (2 byte), basınç (2 byte), ışık seviyesi (2 byte). Bu şekilde 32KB EEPROM'da yaklaşık 2,730 kayıt saklanabilir. Veri kaydı döngüsel olarak yapılabilir, yani bellek dolduğunda en eski veriler üzerine yazılabilir. Veri analizi için basit bir bilgisayar arayüzü geliştirilebilir. Sistem, USB bağlantısı üzerinden verileri bilgisayara aktarabilir ve grafiksel gösterimler sunabilir. Bu proje, ev, bahçe, ofis veya laboratuvar ortamındaki uzun vadeli çevresel değişimleri izlemek için idealdir.

Çok Kanallı Dijital Potansiyometre ve Ayar Sistemi

Bu projede, AT24C256 EEPROM modülü kullanarak birden fazla ayarın saklandığı ve geri yüklendiği dijital bir potansiyometre ve ayar sistemi geliştirebilirsiniz.

Gerekli bileşenler: Arduino Uno, AT24C256 EEPROM modülü, rotary encoder, LCD ekran, butonlar ve röle veya PWM kontrol devresi.

Bu sistem, bir ses sistemi, ışık kontrolü veya endüstriyel proses kontrolü için çeşitli parametreleri saklayabilir. Kullanıcı, rotary encoder ve butonlar aracılığıyla farklı kanalları ve ayarları seçebilir. Her kanal için ayar değerleri (örneğin ses seviyesi, ton, efekt seviyesi veya ışık yoğunluğu) EEPROM'a kaydedilir. Sistem her açıldığında, son kaydedilen değerler EEPROM'dan okunur ve uygulanır. Farklı "sahne" veya "preset" modları oluşturulabilir, böylece kullanıcı önceden yapılandırılmış ayar grupları arasında hızlıca geçiş yapabilir. EEPROM'un 32KB kapasitesi, yüzlerce farklı ayar konfigürasyonu saklamak için yeterlidir. Sistem ayrıca fabrika ayarlarına dönüş özelliği ve kullanıcı profillerini saklama yeteneği ile genişletilebilir.

Güvenli Erişim Kontrol Sistemi

Bu projede, AT24C256 EEPROM modülü kullanarak PIN kodları, kart ID'leri ve erişim kayıtlarını saklayan bir güvenli erişim sistemi tasarlayabilirsiniz.

Gerekli bileşenler: Arduino Mega, AT24C256 EEPROM modülü, RFID okuyucu, keypad, 16x2 LCD ekran, DS3231 RTC modülü, buzzer ve röle modülü.

Sistem, yetkili kullanıcıların PIN kodlarını ve RFID kart ID'lerini EEPROM'da saklar. Kart okutulduğunda veya PIN girildiğinde, bu bilgiler EEPROM'daki kayıtlarla karşılaştırılır. Eşleşme durumunda, röle tetiklenerek kapı kilidi açılır ve erişim olayı zaman damgasıyla birlikte kaydedilir. Sistem, son 100 erişim kaydını (kullanıcı ID, zaman, tarih) saklayabilir. Yönetici PIN'i ile yeni kullanıcı ekleme, silme veya geçmiş erişim kayıtlarını görüntüleme gibi özel fonksiyonlar eklenebilir. Sistem, geçersiz erişim denemelerini sınırlayabilir ve tekrarlanan başarısız denemelerde alarm verebilir. EEPROM'un kalıcı bellek özelliği sayesinde, güç kesintisi durumunda bile tüm kullanıcı verileri ve erişim kayıtları korunur.

---

Sorun Giderme ve İpuçları

AT24C256 I2C EEPROM Hafıza Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• I2C Haberleşme Hatası: I2C adresinin doğru olduğunu kontrol edin (varsayılan 0x50). SDA ve SCL pinleri doğru bağlanmış olmalıdır. I2C hattında pull-up dirençleri olduğundan emin olun (4.7kΩ-10kΩ). I2C tarama kodu ile modülün adresini doğrulayın. Kablo uzunluklarını kontrol edin, çok uzun olmamalıdır.
• Yazma Sonrası Veri Okunamıyor: Yazma işlemi tamamlanmadan okumaya geçmiş olabilirsiniz. Yazma işleminden sonra en az 5ms bekleyin. Verinin yazıldığı adres ile okuduğunuz adresin aynı olduğundan emin olun. Yazma koruması (WP) pininin durumunu kontrol edin.
• Aynı Adreste Farklı Veriler: Sayfa sınırlarını aşan yazma işlemleri yapmış olabilirsiniz. AT24C256'da sayfa boyutu 64 byte'tır. Adreslemeyi 16-bit (2 byte) olarak yapmayı unutmuş olabilirsiniz. Aynı anda birden fazla yerden yazma işlemi yapılıyor olabilir.
• Veri Kaybı: Maksimum yazma döngüsü sayısını aşmış olabilirsiniz (1M yazma/silme). Aynı adrese çok sık yazma yapıyorsanız, "wear leveling" tekniği kullanın. Besleme voltajı kararsız olabilir, regüle edilmiş güç kaynağı kullanın. Proje sıklıkla elektrik kesintisine uğruyorsa, kondansatör ile güç tamponlama yapın.
• Düşük Yazma Hızı: Sayfa yazma özelliğini kullanmıyor olabilirsiniz. 64 byte'lık bloklar halinde yazmak daha hızlıdır. Her bayt sonrası Wire.endTransmission() kullanıyorsanız, verimliliği düşürürsünüz. Gereksiz beklemeler eklemiş olabilirsiniz.

Performans İpuçları

• Verimli veri depolama için veri yapınızı optimize edin ve sıkıştırma teknikleri kullanın
• EEPROM ömrünü uzatmak için aynı adreslere sık yazma işleminden kaçının
• Kritik veriler için yedekleme ve doğrulama mekanizması ekleyin (checksum/CRC)
• Sayfa yazma özelliğini kullanarak yazma performansını artırın (64 byte'lık bloklar)
• Veri bütünlüğü için tamamlanmamış yazma işlemlerini tespit edecek bayraklar kullanın
• Adres çakışmasını önlemek için veri depolama haritası oluşturun ve buna sadık kalın

---
