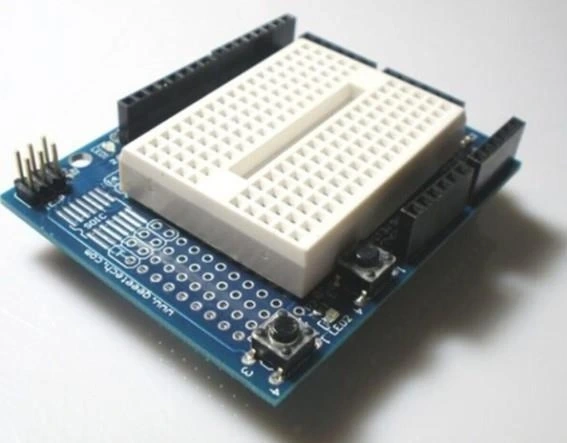

Arduino UNO R3 Proto Shield + Mini Breadboard

Arduino UNO R3 Proto Shield + Mini Breadboard

Arduino UNO R3 Proto Shield + Mini Breadboard, Arduino projelerinizi geliştirirken devre kurulumunu kolaylaştıran pratik bir eklenti kartıdır. Lehimleme gerektirmeden prototip oluşturmak ve test etmek için ideal olan bu kit, Arduino UNO R3 ile tam uyumlu çalışır ve üzerindeki mini breadboard sayesinde deneme devrelerinizi hızlıca kurabilirsiniz.

Proto Shield, Arduino'nun tüm pinlerini koruyarak erişilebilir kılarken, 170 delikli mini breadboard da çıkarılabilir yapısıyla esneklik sağlar. SMD ve DIY projeler için tasarlanan bu shield, prototipleme sürecinizi hızlandırır ve kalıcı devreler oluşturmadan önce tasarımlarınızı test etmenize olanak tanır.

Arduino UNO R3 Proto Shield, Arduino platformuyla mükemmel uyumlu çalışarak projelerinizi geliştirmenizi kolaylaştırır. Diğer Programlayıcılar ve Geliştirme Kartları kategorimizde benzer ürünleri inceleyebilirsiniz.

Teknik Özellikler

Arduino UNO R3 Proto Shield + Mini Breadboard'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumlu Arduino Kartları: UNO R3, UNO R2, Duemilanove
• Boyutlar: 5.4cm × 7.0cm × 1.7cm
• Mini Breadboard: 170 delik (170 tie-point)
• Breadboard Boyutları: 4.5cm × 3.5cm
• PCB Katmanı: 2 katmanlı
• PCB Rengi: Mavi
• Pin Yapılandırması: Arduino UNO R3 pin dizilimi ile uyumlu
• Koruma: Kısa devre koruması
• Arduino Header Pinleri: Tamamen erişilebilir
• Breadboard Montaj Tipi: Çıkarılabilir (yapışkanlı)
• Lehim Alanı: Standart 2.54mm aralıklı delikli prototipleme alanı
• Power LED: Proto shield güç göstergesi
• Reset Butonu: Kolay erişilebilir reset düğmesi
• ICSP Header: Arduino programlama header'ı erişimi
• Çalışma Voltajı: 5V DC (Arduino'dan beslemeli)
• Akım Kapasitesi: Pin başına 40mA (Arduino sınırlamasıyla)

Bağlantı ve Kullanım

Arduino UNO R3 Proto Shield + Mini Breadboard'un bağlantısı ve kullanımı ile ilgili bilgiler.

Montaj ve Kurulum

Proto Shield'in Arduino'ya montajı ve kurulumu:

• Shield Montajı
  • Arduino UNO'yu düz bir yüzeye yerleştirin
  • Proto Shield'i Arduino header pinlerine hizalayın
  • Pinleri bükmeyin ve düzgünce yerleştirin
  • Tüm pinlerin tam oturduğundan emin olun
• Mini Breadboard Yerleşimi
  • Breadboard'un koruyucu bandını çıkarın
  • Proto Shield üzerindeki belirlenen alana yerleştirin
  • Yapışkan yüzeyi temiz tutun
  • İhtiyaç halinde yeni çift taraflı bant kullanabilirsiniz
• Pin Erişimi
  • Dijital pinler (0-13) shield üzerinde erişilebilir
  • Analog pinler (A0-A5) shield üzerinde erişilebilir
  • Power pinleri (5V, 3.3V, GND) kullanılabilir
  • ICSP ve diğer özel pinlere erişim korunmuştur
• Bağlantı Kabloları
  • Shield pinleri ve breadboard arası bağlantı için jumper kablolar kullanın
  • Kısa ve düzenli kablo yönetimi yapın
  • Renk kodlamasını takip edin (kırmızı: güç, siyah: toprak)
  • Bağlantıları diyagrama göre kontrol edin

Breadboard Kullanımı

Mini breadboard'un etkili kullanımı için bilgiler:

• Breadboard Yapısı
  • 170 delik breadboard 17 satır x 10 sütun içerir
  • Her 5 delikli satır kendi içinde elektriksel olarak bağlıdır
  • Orta kısımda 2 sütun arasında boşluk (kanal) bulunur
  • Yan tarafta güç rayları yoktur
• Komponent Yerleşimi
  • DIP IC'ler orta kanalın iki yanına yerleştirilir
  • Pasif bileşenler (dirençler, LED'ler) doğrudan takılabilir
  • Transistörler ve sensörler bacak yapılarına göre yerleştirilir
  • Güç dağıtımı için ayrı satırlar ayırın
• Devre Kurulumu
  • Önce güç bağlantılarını yapın (VCC ve GND)
  • Aktif komponentleri yerleştirin
  • Pasif bileşenleri ekleyin
  • Son olarak sinyal bağlantılarını tamamlayın
• Hata Ayıklama
  • Loose bağlantıları kontrol edin
  • Komponentlerin doğru yönde takıldığını doğrulayın
  • Kısa devreleri önlemek için jumper kablolarını düzenleyin
  • Multimetre ile kritik noktaları test edin

Prototip Alanının Kullanımı

Shield üzerindeki prototip alanının etkili kullanımı:

• Lehimleme Alanı
  • 2.54mm standart pin aralıklı delikli alan
  • THT (Through-Hole Technology) komponentler için uygundur
  • İletken yollar önceden tanımlanmamıştır
  • Jumper teller veya 0 ohm dirençler ile bağlantı yapılabilir
• Lehimleme Teknikleri
  • Lehim yapmadan önce Arduino'yu çıkarın
  • Düşük güçlü (25-40W) havya kullanın
  • İnce uçlu lehim teli tercih edin
  • Lehim sonrası kısa devre kontrolü yapın
• Kalıcı Devreler
  • Breadboard'da test edilen devreleri kalıcı hale getirin
  • SMD komponentler için uygun adaptör padleri kullanın
  • Ground ve power için geniş bakır yollar oluşturun
  • Kritik sinyal yollarını kısa tutun
• Özel Yapılandırmalar
  • Arduino pinlerine doğrudan bağlantı için header alanları
  • Sensör modülleri için özel soket alanları
  • Shield üzerinde LED ve buton ekleme
  • Özel güç regülatörleri için alanlar

Uygulama Alanları

Arduino UNO R3 Proto Shield + Mini Breadboard'un kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim ve Öğrenim

Proto Shield'in eğitim ortamlarında kullanımı:

• Arduino Başlangıç Kitleri
  • Elektronik ve programlama temelleri
  • Devre kurma alıştırmaları
  • Sensör ve aktüatör entegrasyonu
  • Algoritma geliştirme pratikleri
• STEM Eğitimi
  • Okul projeleri ve laboratuvar çalışmaları
  • Bilim fuarı deneyleri
  • Robotik kulüp aktiviteleri
  • Maker hareketi atölyeleri
• Elektronik Dersleri
  • Dijital elektronik prensipleri
  • Sensör okuma ve kalibrasyon
  • Motor kontrolü ve sürücü devreleri
  • İletişim protokolleri (I2C, SPI, UART)
• Hızlı Prototipleme
  • Kavram kanıtlama çalışmaları
  • Yarışma projeleri
  • Grup çalışmaları
  • Teknik eğitim kursları

Hobi ve DIY Projeleri

Kişisel ve hobi projelerinde Proto Shield kullanımı:

• Akıllı Ev Projeleri
  • Sensör bazlı otomasyon sistemleri
  • Uzaktan kontrollü cihazlar
  • Enerji izleme ve tasarruf sistemleri
  • Güvenlik ve alarm devreleri
• Elektronik Oyuncaklar
  • LED oyun devreleri
  • Ses efekti modülleri
  • RC kontrol sistemleri
  • İnteraktif oyuncaklar
• Robotik Projeler
  • Motor sürücü devreleri
  • Sensör entegrasyonu
  • Navigasyon sistemleri
  • Uzaktan kontrol arayüzleri
• Çevre İzleme
  • Hava durumu istasyonları
  • Toprak nem sensörleri
  • Hava kalitesi monitörleri
  • Gürültü ve titreşim ölçüm cihazları

Profesyonel Kullanım

Proto Shield'in profesyonel ortamlarda kullanımı:

• Ar-Ge Çalışmaları
  • Hızlı test platformları
  • Konsept onaylama
  • Sensör değerlendirme
  • Algoritma doğrulama
• Endüstriyel Otomasyon
  • Küçük ölçekli kontrol sistemleri
  • PLC alternatifi uygulamalar
  • Veri toplama üniteleri
  • Makine izleme sistemleri
• Ürün Geliştirme
  • İlk fonksiyonel prototip oluşturma
  • Donanım iyileştirmeleri
  • Müşteri demoları
  • Test ekipmanları geliştirme
• Alan Testleri
  • Taşınabilir test ekipmanları
  • Veri kayıt cihazları
  • Kalibrasyon sistemleri
  • Müşteri lokasyonunda geçici çözümler

Özel Proje Türleri

Proto Shield ile gerçekleştirilebilecek özel projeler:

• IoT Uygulamaları
  • Sensör ağları
  • Kablosuz veri iletimi
  • Bulut servisleri entegrasyonu
  • Enerji verimli cihazlar
• Wearable Teknolojiler
  • Akıllı giysi prototipleri
  • Sağlık izleme cihazları
  • Spor performans ölçüm ekipmanları
  • İnteraktif aksesuarlar
• Sanat ve Tasarım
  • İnteraktif sanat enstalasyonları
  • Kinetik heykeller
  • LED ve ışık sanatı
  • Ses ve müzik projeleri
• Eğlence Sistemleri
  • Özel oyun kontrol cihazları
  • VR/AR aksesuar prototipleri
  • Özel efekt sistemleri
  • Dijital müzik enstrümanları

Örnek Projeler

Arduino UNO R3 Proto Shield + Mini Breadboard kullanılarak yapılabilecek detaylı proje örnekleri.

LED Kontrol Sistemi

Proto Shield kullanarak basit LED kontrol sistemi:

• Gerekli Malzemeler
  • Arduino UNO + Proto Shield + Mini Breadboard
  • 5 adet LED (farklı renklerde)
  • 5 adet 220 ohm direnç
  • 1 adet potansiyometre (10K)
  • 1 adet buton
  • Jumper kablolar
• Devre Bağlantısı
  • LED'leri breadboard üzerine yerleştirin (anotlar +)
  • Her LED'in katot ucuna 220 ohm direnç bağlayın
  • Dirençlerin diğer uçlarını Arduino'nun 2-6 pinlerine bağlayın
  • Potansiyometreyi A0 pinine bağlayın
  • Butonu dijital pin 7'ye bağlayın (pull-down dirençli)
• Yazılım Fonksiyonları
  • LED sıralı yanma modu
  • Potansiyometre ile yanma hızı kontrolü
  • Buton ile mod değiştirme (sıralı, rastgele, hepsi)
  • PWM ile parlaklık kontrolü
• Geliştirme İmkanları
  • RGB LED'lerle renk karışımları
  • Müzik ritmine göre yanma desenleri
  • Işık sensörü ile otomatik parlaklık ayarı
  • Bluetooth kontrollü LED sistemi

Sıcaklık ve Nem İzleme İstasyonu

Proto Shield ile çevre koşulları izleme sistemi:

• Gerekli Malzemeler
  • Arduino UNO + Proto Shield + Mini Breadboard
  • DHT11 veya DHT22 sıcaklık ve nem sensörü
  • 16x2 LCD ekran (I2C modülü ile)
  • Buzzer
  • 2 adet LED (yeşil ve kırmızı)
  • Jumper kablolar
• Devre Kurulumu
  • DHT sensörünü dijital pin 2'ye bağlayın
  • I2C LCD modülünü A4 (SDA) ve A5 (SCL) pinlerine bağlayın
  • LED'leri dijital pin 7 ve 8'e bağlayın
  • Buzzer'ı dijital pin 9'a bağlayın
• Sistem Özellikleri
  • Gerçek zamanlı sıcaklık ve nem görüntüleme
  • Belirlenen değerlerin üzerine çıkıldığında alarm
  • Son 24 saatlik minimum ve maksimum değerleri kaydetme
  • LCD ekranda duruma göre farklı mesajlar gösterme
• İleri Seviye Eklentiler
  • SD kart ile veri kaydı
  • Wi-Fi modülü ile web üzerinden izleme
  • Çoklu sensör desteği
  • Grafiksel veri görselleştirme

Akıllı Motor Kontrol Sistemi

Proto Shield kullanarak motor kontrol projesi:

• Gerekli Malzemeler
  • Arduino UNO + Proto Shield + Mini Breadboard
  • L293D motor sürücü entegresi
  • DC motor veya servo motor
  • Potansiyometre (10K)
  • Push butonlar (2 adet)
  • LED'ler (durum göstergesi için)
  • Harici güç kaynağı (motorlar için)
• Bağlantı Şeması
  • L293D'yi breadboard üzerine yerleştirin
  • Motor pinlerini L293D çıkışlarına bağlayın
  • Arduino'dan kontrol pinlerini L293D'ye bağlayın
  • Potansiyometreyi analog pine bağlayın (hız kontrolü)
  • Butonları dijital pinlere bağlayın (yön kontrolü)
• Kontrol Sistemi
  • Yön kontrolü (ileri/geri)
  • Hız ayarı (PWM ile)
  • Yumuşak başlatma ve durdurma
  • Aşırı akım koruması
• Uygulama Alanları
  • Robot projeleri
  • Otomatik perde sistemleri
  • Küçük CNC makineleri
  • Model araç kontrolleri

Kablosuz Sensör Ağı

Proto Shield ile basit kablosuz sensör sistemi:

• Gerekli Malzemeler
  • Arduino UNO + Proto Shield + Mini Breadboard
  • nRF24L01+ kablosuz modül
  • Çeşitli sensörler (LDR, sıcaklık, hareket)
  • OLED ekran (opsiyonel)
  • Li-Po pil ve şarj modülü (mobil kullanım için)
  • Jumper kablolar
• Devre Tasarımı
  • nRF24L01+ modülünü Arduino'ya bağlayın (SPI pinleri)
  • Sensörleri uygun analog/dijital pinlere bağlayın
  • OLED ekranı I2C pinlerine bağlayın
  • Pil bağlantısını yapın (gerekirse voltaj regülatörü ekleyin)
• Yazılım Yapısı
  • Sensörlerden veri okuma
  • Kablosuz iletişim protokolü
  • Düşük güç modu yönetimi
  • Veri işleme ve görselleştirme
• Uygulamalar
  • Ev otomasyonu ve güvenliği
  • Tarımsal izleme sistemleri
  • Endüstriyel süreç kontrolü
  • Uzaktan veri toplama

Sorun Giderme ve Bakım

Arduino UNO R3 Proto Shield + Mini Breadboard ile ilgili yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Proto Shield kullanırken karşılaşılabilecek sorunlar:

• Bağlantı Sorunları
  • Shield'in Arduino'ya tam oturmadığını kontrol edin
  • Pin hizalamalarını gözden geçirin
  • Eğilmiş pinleri düzeltin
  • Jumper kablolarının gevşek olup olmadığını kontrol edin
• Breadboard İletişim Hataları
  • Komponentlerin tam olarak yerleştirildiğinden emin olun
  • Breadboard içindeki bağlantıları kontrol edin
  • Hasarlı veya kirli kontak noktalarını temizleyin
  • Aşırı kullanılmış delikler genişleyebilir, yeni bir alan kullanın
• Güç Sorunları
  • Arduino'nun beslemesini kontrol edin
  • Yüksek akım çeken komponentler için harici güç kullanın
  • Kısa devre olmadığından emin olun
  • Power LED'in yanıp yanmadığını kontrol edin
• Gürültü ve Sinyal Sorunları
  • Analog ve dijital hatları mümkün olduğunca ayırın
  • Hassas sinyaller için kısa kablolar kullanın
  • Gürültü filtreleme için bypass kapasitörleri ekleyin
  • PWM pinleri ve analog okuma pinleri arasında yeterli mesafe bırakın

Breadboard ve Proto Shield Bakımı

Ekipmanın uzun ömürlü ve verimli kullanımı için bakım önerileri:

• Temizlik ve Bakım
  • Breadboard'u düzenli olarak temizleyin
  • İzopropil alkol ile kontak noktalarını silin
  • Basınçlı hava ile tozları uzaklaştırın
  • Proto shield'in lehim alanlarını temiz tutun
• Komponent Kullanımı
  • Breadboard'a komponentleri dikkatlice yerleştirin
  • Pinleri bükmemeye özen gösterin
  • Kalın terminalli komponentler için uygun adaptörler kullanın
  • Yüksek sıcaklık üreten parçalara dikkat edin
• Saklama ve Taşıma
  • Kullanmadığınız zaman koruyucu bir kutuda saklayın
  • Nemden ve aşırı sıcaklıklardan koruyun
  • Taşıma sırasında gevşek parçaları sabitleyin
  • Hassas projelerinizi fotoğraflayın veya şemasını çizin
• Düzenli Kontroller
  • Pin bağlantılarını periyodik olarak kontrol edin
  • Shield üzerindeki lehimleri gözden geçirin
  • Breadboard kontak noktalarının elastikiyetini kontrol edin
  • Eskiyen veya yıpranan parçaları değiştirin

Verimli Prototipleme İpuçları

Proto Shield ve breadboard ile daha etkili prototipleme için öneriler:

• Devre Tasarımı
  • Devrenizi önce kağıt üzerinde veya simülatörde tasarlayın
  • Komponentleri modüler gruplar halinde düzenleyin
  • Güç ve sinyal yollarını planlayn
  • Test noktaları oluşturun
• Kablo Yönetimi
  • Renk kodlaması kullanın (kırmızı: güç, siyah: toprak, vs.)
  • Kabloları kısa ve düzenli tutun
  • Kablo bağları veya kelepçeler kullanın
  • Sinyal gruplarını birlikte yönlendirin
• Modüler Yaklaşım
  • Devrenizi işlevsel alt sistemlere bölün
  • Her alt sistemi ayrı ayrı test edin
  • Ortak pinleri ve güç raylarını verimli kullanın
  • Değişiklik yapabileceğiniz alanları esnek tutun
• Dokümantasyon
  • Devre şemanızı güncel tutun
  • Bağlantı noktalarının fotoğraflarını çekin
  • Pin atamalarını not edin
  • Arduino kodunu iyi yorumlayın

Profesyonel PCB'ye Geçiş

Proto Shield'den kalıcı PCB tasarımına geçiş için ipuçları:

• Prototipten PCB'ye
  • Çalışan prototipinizin tüm bağlantılarını belgelendirin
  • Eagle, KiCad gibi PCB tasarım yazılımlarını öğrenin
  • Şematik çizimi oluşturun
  • PCB düzeni tasarlayın
• PCB Tasarım İpuçları
  • Standart Arduino shield boyutlarına uyun
  • Endüstri standartlarındaki tasarım kurallarını izleyin
  • Güç yollarını kalın yapın
  • Test noktaları ve debug headerları ekleyin
• Komponent Seçimi
  • SMD veya THT komponentlerin avantajlarını değerlendirin
  • Uygun kılıf boyutlarını seçin
  • Alternatif komponent seçeneklerini araştırın
  • Endüstriyel sınıf komponent kullanmayı düşünün
• Üretim Hususları
  • Üretim için Gerber dosyalarını hazırlayın
  • PCB üretim hizmetlerini karşılaştırın
  • Montaj seçeneklerini değerlendirin (kendin yap veya profesyonel)
  • Test prosedürleri oluşturun

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
