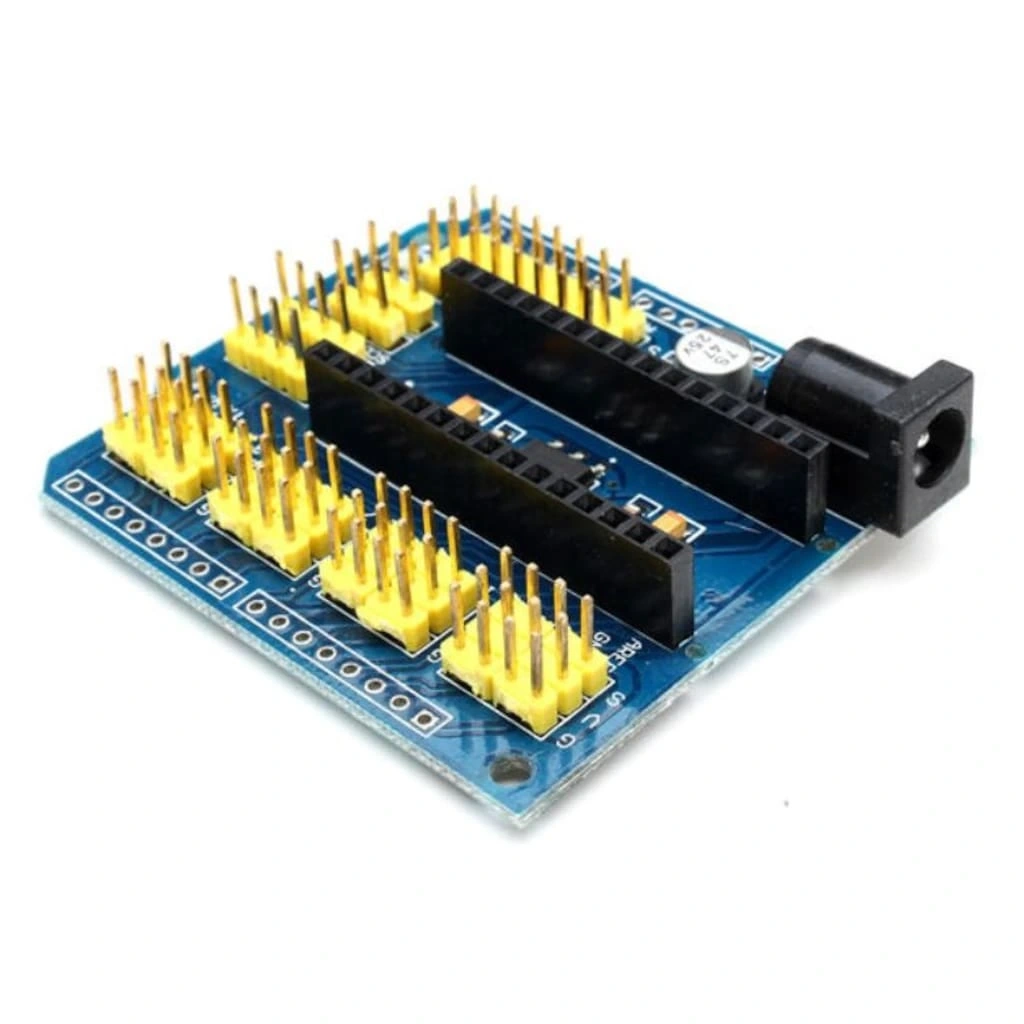

Arduino Nano Sensor Shield
Arduino Nano Sensor Shield, Arduino Nano kartınızı çeşitli sensörlerle kolayca entegre etmenizi sağlayan pratik bir genişletme kartıdır. Tüm Nano pinlerini düzenli bir şekilde dışarı çıkarır ve bağlantıları kolaylaştırır. 3-pinli standart sensör modülleri için hazır soketler içeren bu shield, prototipleme sürecini hızlandırır ve kablo karmaşasını ortadan kaldırır. Arduino Nano projelerinizde bağlantı kolaylığı sağlayan mükemmel bir yardımcıdır.
Shield üzerindeki analog ve dijital portlar, sensörlerin doğrudan takılmasına olanak tanır. I2C, UART ve SPI gibi yaygın iletişim protokollerini destekleyen özel konektörler bulunur. Üzerindeki güç LED'i ve uygun etiketlenmiş pinler, devrenizi kurmanızı ve hata ayıklamanızı kolaylaştırır. Sensör modülleri ve diğer bileşenler için kolay erişim sağlayan bu shield, breadboard kullanımını azaltır.
Hem başlangıç seviyesindeki kullanıcılar hem de deneyimli geliştiriciler için ideal olan bu sensor shield, elektronik projelerde zaman kazandırır. Arduino Nano'nun kompakt boyutunu koruyarak taşınabilir projelere uygunluğunu sürdürür. Elektronik projelerinizde verimlilik arttırmak, bağlantı hatalarını azaltmak ve profesyonel görünümlü devreler oluşturmak için mükemmel bir çözümdür. Robotik, IoT, çevre izleme ve daha birçok uygulama için uygun bir geliştirme platformu sunar.
Teknik Özellikler
Arduino Nano Sensor Shield'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Uyumluluk: Arduino Nano ve Nano uyumlu kartlar
- Boyutlar: 68mm × 53mm × 12mm
- Çalışma Voltajı: 5V (Arduino Nano üzerinden)
- Analog Pinler: A0-A7 (3.pinli soketler)
- Dijital Pinler: D2-D13 (3-pinli soketler)
- İletişim Portları: I2C, SPI, UART bağlantı noktaları
- Pin Dizilimi: GND, VCC, Sinyal (standart servo/sensör düzeni)
- Güç Dağıtımı: Her sensör portu için 5V ve GND bağlantısı
- Göstergeler: Güç LED'i
- Montaj Delikleri: 4 adet 3mm çapında
- Genişletme Özelliği: NRF24L01 modülü için özel soket
- Konnektör Tipi: 3-pinli dişi başlıklar (2,54mm pin aralığı)
- PCB Kalınlığı: 1.6mm
- PCB Malzemesi: FR-4
- Renk: Mavi
Paket İçeriği
Bağlantı ve Kullanım
Arduino Nano Sensor Shield'in bağlantısı ve kullanımı ile ilgili detaylı bilgiler.
İpucu: Arduino Nano'yu shield'e takarken pinlerin doğru hizalanmasına dikkat edin. Nano'nun USB portu shield üzerindeki USB port boşluğuna gelmelidir. Sensörleri bağlarken GND, VCC ve Sinyal (S) pinlerinin doğru sırayla takıldığından emin olun. Shield üzerindeki her port etiketlenmiştir; bağlantı yaparken bu etiketlere göre doğru pin seçimini yapın. Dijital sensörler için D2-D13 portlarını, analog sensörler için A0-A7 portlarını kullanabilirsiniz. I2C haberleşmesi gerektiren sensörler için I2C portunu (A4/A5) tercih edin. Birden fazla sensör aynı anda kullanıldığında, güç tüketiminin Arduino Nano'nun sağlayabileceği akım sınırlarını aşmadığından emin olun. Gerekirse harici güç kaynağı kullanın.
Arduino Nano Bağlantısı
Arduino Nano kartınızı Sensor Shield'e bağlama adımları:
- Doğru Yönlendirme: Nano'nun USB portu, shield üzerindeki USB port boşluğuna bakmalıdır.
- Pin Hizalama: Nano'nun tüm pinlerinin shield üzerindeki soketlere tam oturduğundan emin olun.
- Güç Seçimi: Arduino'yu USB ile veya shield üzerindeki VIN pini aracılığıyla besleyebilirsiniz.
- Soket Kontrolü: Bağlantı sonrası güç LED'inin yanıp yanmadığını kontrol edin.
Sensör Bağlantıları
Çeşitli sensörleri shield üzerindeki portlara bağlama yöntemi:
- 3-Pin Bağlantı Standardı: Her port GND (-), VCC (+) ve Sinyal (S) pinlerini içerir.
- Analog Sensörler: LDR, sıcaklık, nem gibi analog sensörler A0-A7 portlarına bağlanır.
- Dijital Sensörler: Hareket, ultrasonik, IR sensörler D2-D13 portlarına bağlanır.
- I2C Bağlantısı: OLED ekran, MPU6050 gibi I2C cihazları için özel I2C portu kullanılır.
Özel Portların Kullanımı
Shield üzerindeki özel portların kullanım detayları:
- NRF24L01 Soketi: Kablosuz haberleşme modülü için özel 8-pin soket.
- UART Portu: Seri iletişim için RX (D0), TX (D1) pinleri.
- SPI Portu: SPI iletişimi için MISO, MOSI, SCK, SS pinleri.
- I2C Portu: I2C iletişimi için SDA (A4), SCL (A5) pinleri.
Uygulama Alanları
Arduino Nano Sensor Shield'in kullanılabileceği çeşitli projeler ve uygulama alanları.
Çevre İzleme Projeleri
Çevresel parametreleri ölçmek için sensor shield kullanımı:
- Hava Kalitesi Monitörü: MQ serisi gaz sensörleri ile zararlı gazları tespit etme.
- İklim İzleme İstasyonu: Sıcaklık, nem, basınç, UV indeksi gibi değerleri kaydetme.
- Gürültü Seviyesi Ölçümü: Ses sensörleri ile ortam gürültüsünü ölçme ve kaydetme.
- Toprak Nem Takibi: Bitki bakımı için toprak nem seviyelerini izleme sistemi.
Robotik Uygulamalar
Robotik projelerde sensor shield kullanım alanları:
- Engel Kaçınma Robotu: Ultrasonik ve IR sensörlerle engelleri algılayan robot.
- Çizgi İzleyen Robot: Çizgi sensörleri ile belirli bir yolu takip eden robot.
- Dengeli Robot: Jiroskop ve ivmeölçer kullanarak dengede duran robot.
- Servo Kontrol Sistemleri: Çoklu servo motorları kontrol eden robotik kol.
Akıllı Ev Sistemleri
Ev otomasyonu için sensor shield projeleri:
- Akıllı Aydınlatma: Ortam ışığına göre otomatik aydınlatma kontrol sistemi.
- Güvenlik Sistemleri: Hareket algılama ve kapı/pencere sensörleri ile güvenlik izleme.
- İklimlendirme Kontrolü: Sıcaklık ve nem seviyelerine göre ısıtma/soğutma otomasyonu.
- Enerji İzleme: Elektrik tüketimini takip eden ve optimize eden sistem.
Eğitim ve Öğrenme Projeleri
Eğitim amaçlı sensor shield kullanımı:
- Sensör Demo Kiti: Farklı sensörlerin çalışma prensiplerini gösteren eğitim seti.
- STEM Eğitim Projeleri: Bilim ve teknoloji öğretimi için interaktif deneyler.
- Kodlama Öğrenme: Sensör verileriyle görsel geri bildirim sağlayan projeler.
- Prototip Geliştirme: Yeni fikir ve buluşlar için hızlı prototipleme platformu.
Örnek Projeler
Arduino Nano Sensor Shield kullanılarak yapılabilecek detaylı proje örnekleri.
Çok Sensörlü Hava İstasyonu
Çevresel verileri ölçen ve kaydeden kompakt istasyon:
- Gerekli Malzemeler: Arduino Nano, Sensor Shield, DHT22 sensör, BMP280 basınç sensörü, MQ-135 hava kalitesi sensörü, OLED ekran.
- Ölçülen Değerler: Sıcaklık, nem, basınç, yükseklik, hava kalitesi indeksi.
- Veri Gösterimi: OLED ekranda dönüşümlü olarak verilerin görüntülenmesi.
- Ekstra Özellikler: SD kart ile veri kaydı, WiFi modülü ile verilerin buluta aktarımı.
Akıllı Saksı İzleme Sistemi
Bitki bakımını otomatikleştiren akıllı sistem:
- Gerekli Malzemeler: Arduino Nano, Sensor Shield, toprak nem sensörü, LDR ışık sensörü, DHT11 sıcaklık/nem sensörü, su pompası, röle.
- Temel İşlevler: Toprak nemini izleme, ışık seviyesini ölçme, ortam sıcaklık/nemini takip etme.
- Otomasyon: Nem düşük olduğunda otomatik sulama, ışık yetersiz olduğunda bildirim.
- Kullanıcı Arayüzü: LCD ekran ve mobil uygulama ile uzaktan izleme ve kontrol.
Taşınabilir Güvenlik Alarmı
Kişisel güvenlik için kompakt alarm sistemi:
- Gerekli Malzemeler: Arduino Nano, Sensor Shield, PIR hareket sensörü, ultrasonik mesafe sensörü, buzzer, RGB LED.
- Çalışma Prensibi: Belirli mesafede hareket algılandığında sesli ve görsel alarm.
- Alarm Modları: Gece modu, ev güvenliği modu, kişisel koruma modu.
- Özellikler: Şifre korumalı devre dışı bırakma, pil durumu göstergesi, ayarlanabilir hassasiyet.
Mini Robotik Araç
Sensor shield tabanlı otonom hareket eden araç:
- Gerekli Malzemeler: Arduino Nano, Sensor Shield, ultrasonik sensör, IR sensörler, L298N motor sürücü, DC motorlar.
- Hareket Yetenekleri: Engel algılama ve kaçınma, çizgi takibi, programlanabilir rotalar.
- Kontrol Seçenekleri: Bluetooth ile uzaktan kontrol veya otonom navigasyon.
- Geliştirme İmkanları: Kamera modülü ile görüntü işleme, GPS modülü ile konum takibi.
Sorun Giderme ve Bakım
Arduino Nano Sensor Shield ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
Sensor Shield kullanırken karşılaşılabilecek sorunlar ve çözümleri:
- Bağlantı Sorunları: Arduino Nano'nun düzgün oturmadığını fark ederseniz, pinlerin tam hizalandığından emin olun.
- Güç LED'i Yanmıyor: USB bağlantısını kontrol edin veya harici güç kaynağının doğru voltajda olduğunu doğrulayın.
- Sensör Tepki Vermiyor: Sensör kablosunun doğru port ve pin sırasına göre takıldığını kontrol edin.
- Okuma Hataları: Sensörlerin güç gereksinimlerini kontrol edin, gerekirse harici güç kaynağı kullanın.
Bakım İpuçları
Shield'in ömrünü uzatmak ve performansını korumak için bakım önerileri:
- Düzenli Temizlik: Toz ve kiri yumuşak bir fırça veya basınçlı hava ile temizleyin.
- Pin Kontrolü: Düzenli olarak soketleri kontrol edin, gevşek veya oksitlenmiş pinleri temizleyin.
- Nem Koruması: Yüksek nemli ortamlarda kullanmaktan kaçının veya koruyucu muhafaza kullanın.
- Titreşimden Koruma: Mobil projelerde titreşimi azaltacak montaj yöntemleri kullanın.
Pin Koruma ve Güvenlik
Shield ve Arduino'nun güvenliği için dikkat edilmesi gerekenler:
- Kısa Devre Önleme: Metalik nesnelerle temas etmemesi için yalıtkan bir muhafaza kullanın.
- Voltaj Limitleri: Sensörlerin ve Arduino'nun voltaj limitlerini aşmamaya dikkat edin.
- Akım Çekişi: Tüm sensörlerin toplam akım çekişinin 500mA'i geçmemesine dikkat edin.
- Statik Elektrik: Bağlantı yaparken statik elektrik boşalmasına karşı önlem alın.
Performans İyileştirme
Shield'in daha verimli çalışması için öneriler:
- Kablo Düzeni: Kablolarınızı düzenli ve mümkün olduğunca kısa tutun.
- Sinyal Gürültüsü: Dijital ve analog sinyalleri taşıyan kabloları ayrı tutun.
- Harici Güç: Çok sayıda sensör kullanıldığında harici 5V güç kaynağı kullanın.
- Referans Voltajı: Hassas analog okumalar için harici referans voltajı kullanmayı düşünün.
