Arduino MT8870 DTMF Telefon Ses Çözücü Modülü

Arduino MT8870 DTMF Telefon Ses Çözücü Modülü

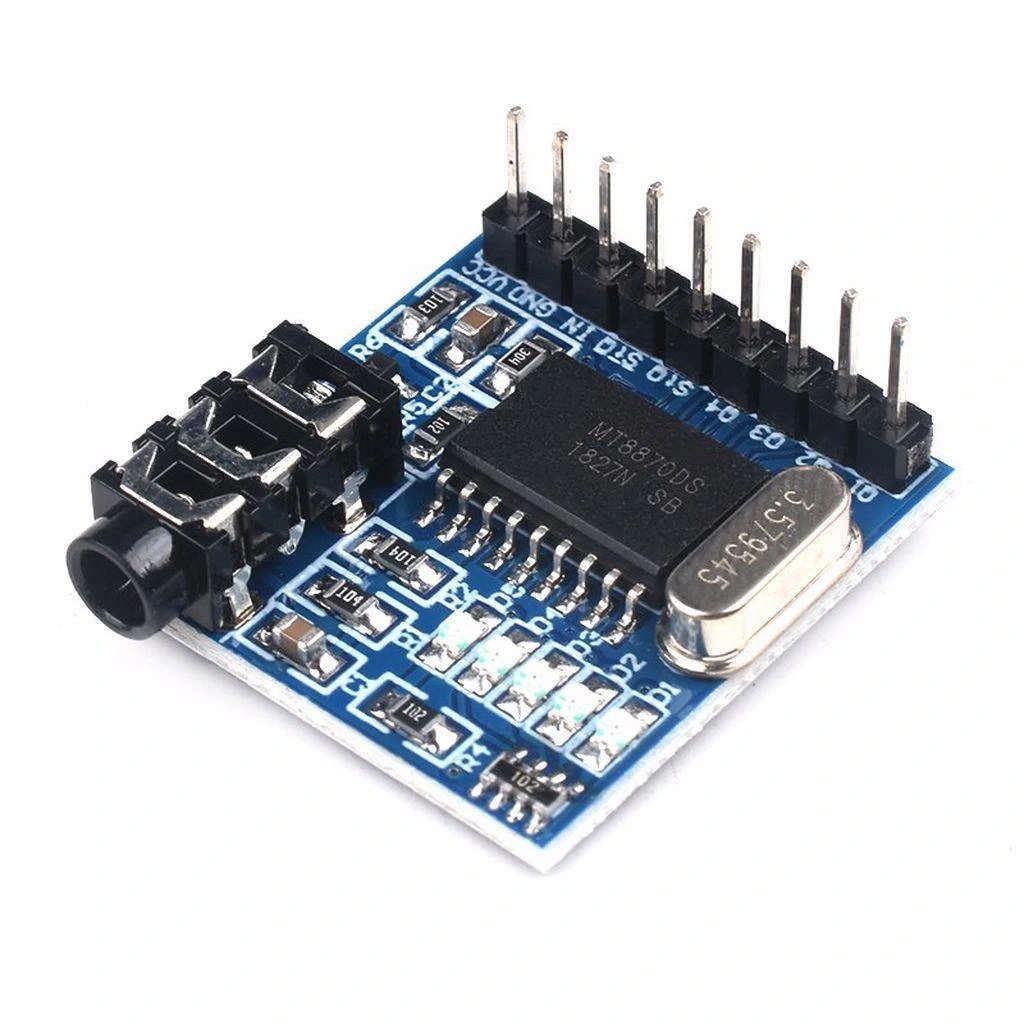

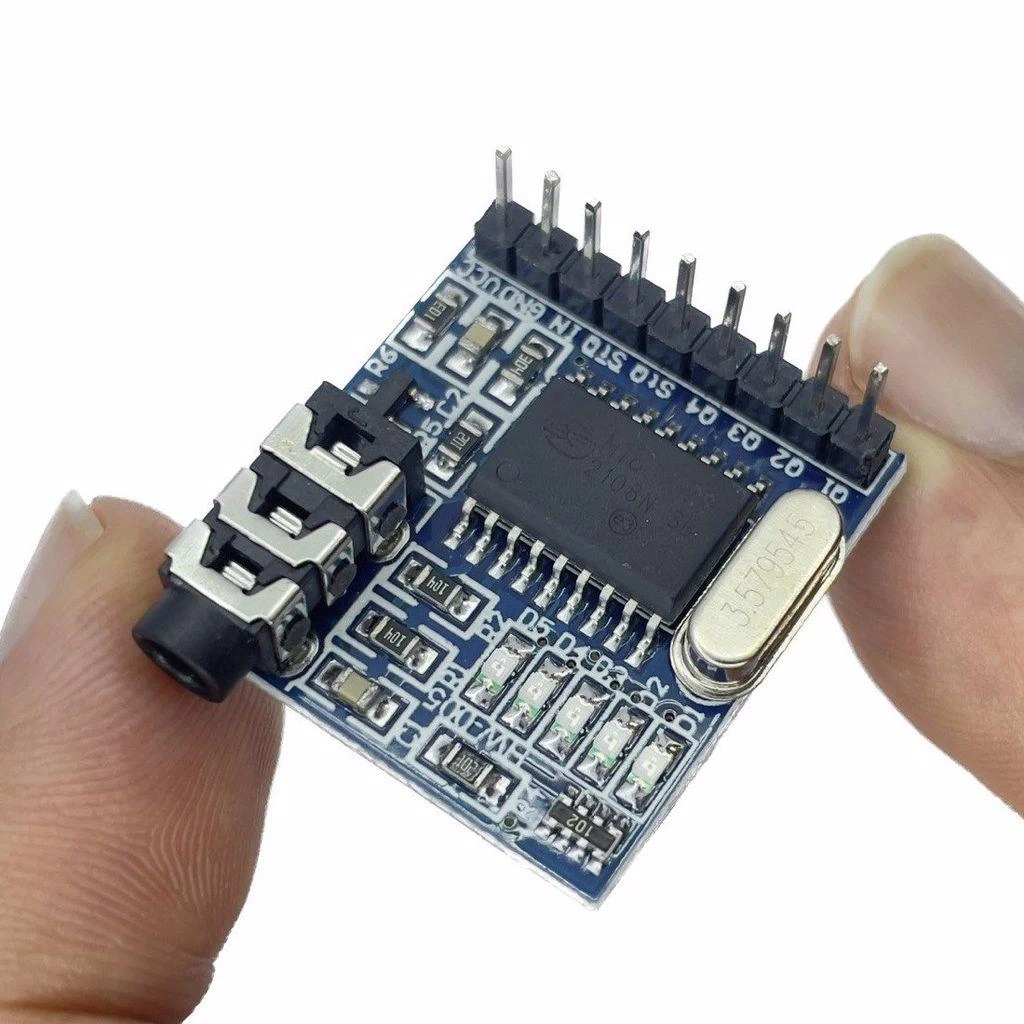

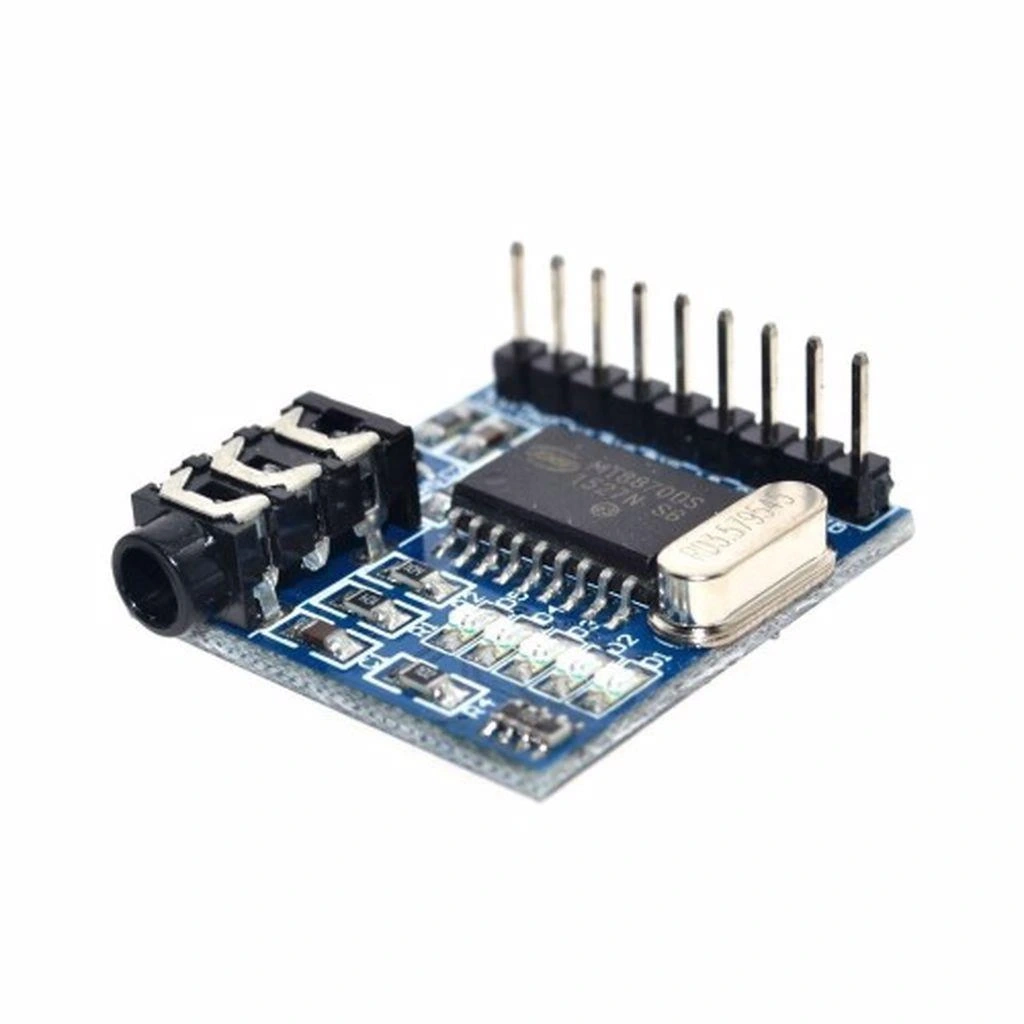

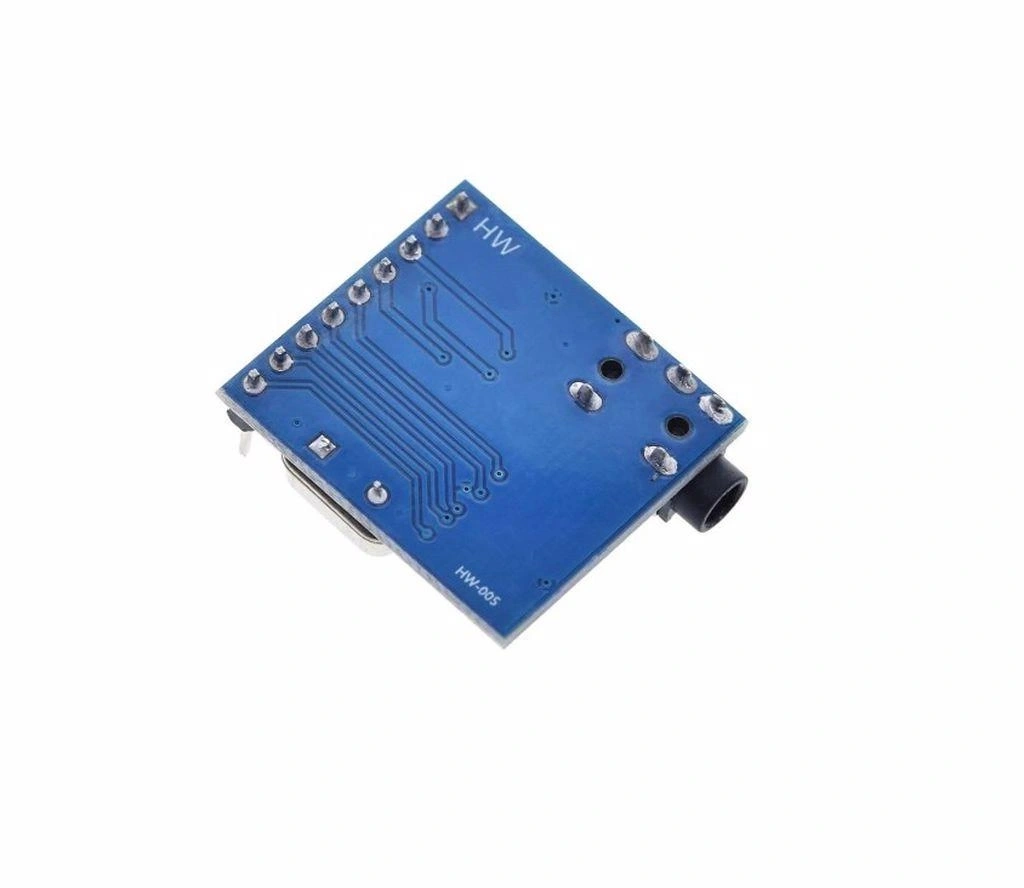

Arduino MT8870 DTMF Telefon Ses Çözücü Modülü, telefon sinyallerindeki DTMF (Dual Tone Multi-Frequency) tonlarını algılayıp dijital sinyallere dönüştüren kompakt bir modüldür. Telefon hattı üzerinden gelen tuş sesleri bu modül sayesinde kolayca okunabilir.

Arduino projelerinde telefon kontrolü sağlamak için ideal olan bu modül, MT8870 entegresi etrafında tasarlanmıştır. Modül, DTMF tonlarını (0-9, *, #, A-D) kolaylıkla tanıyarak 4-bit binary çıkış verir.

Uzaktan kontrol sistemleri, güvenlik projeleri ve otomasyon uygulamaları için mükemmel bir çözüm sunan bu modül, analog telefon hatlarıyla doğrudan çalışabilir. Telefon aracılığıyla cihazları kontrol etmek hiç bu kadar kolay olmamıştı.

Kompakt boyutu ve düşük güç tüketimi ile Modüller kategorimizin öne çıkan ürünlerinden biri olan MT8870 DTMF modülü, telefon kontrollü projeleriniz için ideal bir seçimdir.

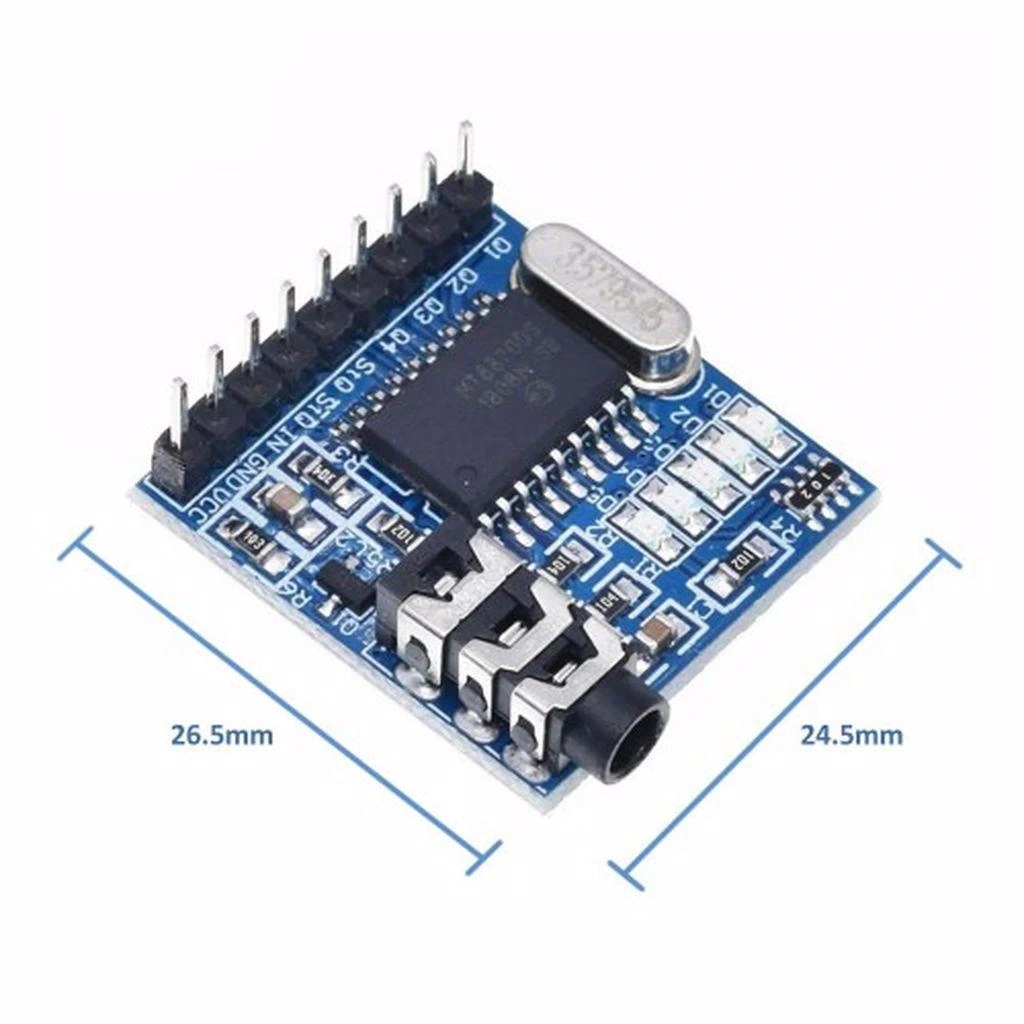

Teknik Özellikler

Arduino MT8870 DTMF Telefon Ses Çözücü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kullanılan Entegre: MT8870 DTMF Dekoder IC
• Çalışma Voltajı: 5V DC
• Çalışma Frekansı: 3.579545 MHz kristal osilator
• Algılama: 16 DTMF tonunu (0-9, *, #, A, B, C, D)
• Çıkış Tipi: 4-bit binary çıkış (Q1-Q4)
• Sinyal Girişi: Audio jack ve 2-pin terminal üzerinden
• Sinyal Çıkışları: StD (Valid Tone Detect), Q1, Q2, Q3, Q4
• StD Pini: Geçerli bir ton algılandığında HIGH çıkış verir
• Dahili Amplifikatör: LM393 op-amp ile giriş sinyali yükseltme
• Arayüz Pinleri: Breadboard uyumlu dik açılı header
• Boyutlar: 45mm x 18mm x 13mm
• Montaj Delikleri: 2 adet, 3mm çapında

Paket İçeriği

Arduino MT8870 DTMF Telefon Ses Çözücü Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x MT8870 DTMF Telefon Ses Çözücü Modülü
• 1 x 3.5mm Audio Jack (modül üzerinde montajlı)
• 1 x 2-pin Terminal Bloğu (modül üzerinde montajlı)

Bağlantı ve Kullanım

Arduino MT8870 DTMF Telefon Ses Çözücü Modülünün bağlantı şeması ve kullanım talimatları.

MT8870 DTMF modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• VCC → Arduino 5V
• GND → Arduino GND
• StD → Arduino Dijital Pin (örn. D2) - Geçerli ton dedektör çıkışı
• Q1 → Arduino Dijital Pin (örn. D3) - Binary çıkış bit 0
• Q2 → Arduino Dijital Pin (örn. D4) - Binary çıkış bit 1
• Q3 → Arduino Dijital Pin (örn. D5) - Binary çıkış bit 2
• Q4 → Arduino Dijital Pin (örn. D6) - Binary çıkış bit 3

Ses sinyali girişini aşağıdaki şekillerde yapabilirsiniz:

1. Audio Jack: Cep telefonu kulaklık çıkışından veya başka bir ses kaynağından modülün 3.5mm jack girişine bağlanabilir.
2. Terminal Bloğu: Telefon hattını veya diğer ses kaynaklarını terminal bloğuna bağlayabilirsiniz (izolasyon transformatörü ile).

DTMF tonlarını tanımlamak için ihtiyacınız olan bilgiler:

Uygulama Alanları

Arduino MT8870 DTMF Telefon Ses Çözücü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Uzaktan Kontrol Sistemleri

• Telefon kontrollü ev otomasyon sistemleri
• Uzaktan açma-kapama sistemleri
• Endüstriyel ekipman kontrolü
• Pompa ve sulama sistemleri kontrolü
• Uzak bölgelerdeki ekipman izleme
• İklimlendirme ve ısıtma sistemleri kontrolü

Güvenlik Uygulamaları

• Telefon şifreli güvenlik sistemleri
• Kapı kilidi ve geçiş kontrol sistemleri
• Garaj kapısı açma sistemleri
• Alarm sistemleri kontrolü
• Acil durum bildirim sistemleri
• DTMF şifreli erişim kontrol sistemleri

İletişim Projeleri

• Telefon yanıtlama sistemleri
• Sesli menü uygulamaları
• Otomatik arama sistemleri
• IVR (Interactive Voice Response) sistemleri
• Telefon üzerinden veri toplama
• Basit telesekreter uygulamaları

Proje Örnekleri

Arduino MT8870 DTMF Telefon Ses Çözücü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Telefon Kontrollü Akıllı Ev Sistemi

• Bu projede, MT8870 DTMF modülü ve Arduino kullanılarak bir ev otomasyonu sistemi tasarlanabilir. Sisteme herhangi bir telefondan arayarak, tuş tonları ile ev içindeki cihazları kontrol etmek mümkün olacaktır.
• Sistemin kurulumu için Arduino Uno/Mega, MT8870 DTMF modülü, 4-8 kanallı röle modülü ve telefon hattı için izolasyon transformatörü gereklidir. Telefon bağlantısı, cevaplama devresi ve röle kontrolü için devre şeması oluşturulmalıdır.
• Sistem, gelen aramayı otomatik olarak cevaplayabilir ve kullanıcı tuş kombinasyonlarını algılayabilir. Örneğin; 1 tuşu ile ışıklar açılıp kapatılabilir, 2 tuşu ile klima kontrol edilebilir, 3 tuşu ile kapı kilidi açılabilir. Güvenlik için şifre koruması ekleyebilir, belirli bir tuş kombinasyonu girilmeden kontrole izin vermeyebilirsiniz.

DTMF Kontrollü Güvenlik Sistemi

• Bu projede, MT8870 DTMF modülü kullanarak telefonla kontrol edilebilen bir güvenlik ve giriş kontrol sistemi oluşturulabilir. Sistem, belirli bir DTMF kodu girildiğinde kapı kilidini açar ve giriş kayıtlarını tutar.
• Gerekli bileşenler: Arduino Nano, MT8870 DTMF modülü, selenoid kilit veya elektronik kilit mekanizması, GSM modülü (opsiyonel), RTC modülü ve SD kart modülüdür. Sistem, GSM modülü ile telefonunuza geri bildirim gönderebilir.
• Kullanıcı, belirlenen telefon numarasını arar ve önceden programlanmış bir şifre girer. Doğru şifre girildiğinde, sistem kapı kilidini açar ve giriş tarih/saati SD karta kaydedilir. Yanlış şifre girilmesi durumunda, sistem kilitlenir ve güvenlik uyarısı verebilir. Sistem ayrıca belirlenen kişilere durum mesajları gönderebilir, örneğin "Kapı 15:30'da açıldı" gibi.

Telefon Kontrollü Sulama Sistemi

• Bu projede, MT8870 DTMF modülü kullanarak uzaktan kontrol edilebilen bir akıllı sulama sistemi tasarlanabilir. Sistem, telefon üzerinden verilen komutlara göre farklı bahçe bölgelerini sulayabilir ve su kullanımını optimize edebilir.
• Gerekli bileşenler: Arduino Mega, MT8870 DTMF modülü, 4-8 kanallı röle modülü, su valfleri, toprak nem sensörleri ve LCD ekrandır. Sistem, her bölge için ayrı su valflerini kontrol eder.
• Kullanıcı sistemi arayarak, tuş komutları ile sulama programını kontrol edebilir. Örneğin; 1 tuşu ile Bölge 1'i sulamayı başlatabilir, 0 tuşu ile tüm sulamayı durdurabilir, # tuşu ile tüm bölgelerin durumunu kontrol edebilir. Sistem ayrıca toprak nem sensörlerinden gelen verilere göre otomatik sulama yapabilir ve telefon üzerinden sorgulandığında nem durumunu bildirebilir. Kullanıcı, sulama süresi ve yoğunluğunu telefon üzerinden ayarlayabilir.

Sorun Giderme ve İpuçları

Arduino MT8870 DTMF Telefon Ses Çözücü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ton Algılama Sorunu: Ses seviyesini uygun seviyeye ayarlayın. Çok düşük veya çok yüksek ses seviyesi algılamayı zorlaştırır.
• Yanlış Ton Algılama: Temiz bir ses kaynağı kullanın. Arka plan gürültüsü olan ortamlarda filtreleme ekleyin.
• StD Pini Tepki Vermiyor: Modül beslemesini kontrol edin. StD pini, yalnızca geçerli bir DTMF tonu algılandığında HIGH olur.
• Telefon Hattı Bağlantı Sorunu: Telefon hattını bağlarken izolasyon transformatörü kullanın. Doğrudan bağlantı modüle zarar verebilir.
• Tutarsız Okumalar: Debounce özelliği ekleyin. Ton bitişinde Q çıkışlarını okuyun, ton sırasında değil.

Performans İpuçları

• Temiz ve net tonlar için DTMF üretici uygulamaları veya gerçek tuşlu telefonlar kullanın
• Kısa tonlar için kesme (interrupt) kullanarak StD pin değişimlerini yakalayın
• Komut güvenliği için en az 4 haneli DTMF kod kombinasyonları tercih edin
• Hatalı girişleri önlemek için timeout süresi ve maksimum deneme sayısı belirleyin
• Tonlar arası boşluk için 100-300ms bekleme ekleyin
• Telefon hattı üzerindeki statik elektrikten korumak için TVS diyot ve çevresel koruma ekleyin
