Arduino IR Alıcı Verici Sensör Modülü

Arduino IR Alıcı Verici Sensör Modülü

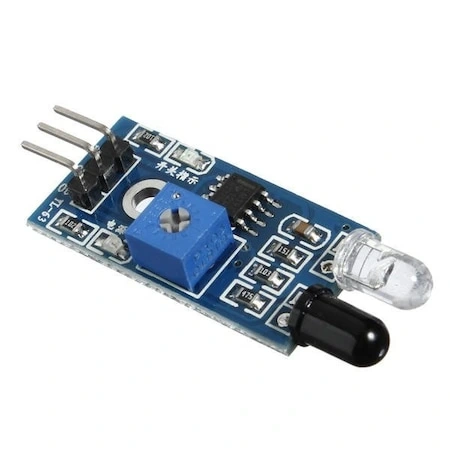

Arduino IR Alıcı Verici Sensör Modülü, kızılötesi haberleşme için tasarlanmış kompakt bir modüldür. Hem alıcı hem verici bileşenleri içeren bu modül, uzaktan kumanda sistemleri ve kablosuz iletişim uygulamaları için idealdir.

Modül üzerinde bulunan IR LED verici ve IR alıcı sensör sayesinde çift yönlü kızılötesi iletişim mümkündür. Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu sensör, 38kHz modülasyonlu IR sinyallerini algılayabilir.

Uzaktan kumanda kodlarını öğrenme, robot kontrol sistemleri ve engel algılama gibi uygulamalarda kullanılabilen bu modül, Modüller kategorisinde bulunan çok yönlü bir haberleşme komponentidir.

Teknik Özellikler

Arduino IR Alıcı Verici Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: IR alıcı (TSOP1838) ve IR verici (940nm IR LED).
• Çalışma Voltajı: 3.3V - 5V DC
• Alıcı Özellikleri: 38kHz modülasyon frekansı,
• Alıcı Mesafesi: 8-10 metre (optimal koşullarda)
• Verici Mesafesi: 5-8 metre (çalışma voltajına bağlı)
• Alış Açısı: ±45°
• Bağlantı Pinleri:
  • VCC: Güç girişi (3.3V-5V)
  • GND: Toprak
  • RX: Alıcı veri çıkışı
  • TX: Verici kontrol girişi
• Güç Tüketimi:
  • Alıcı: <2mA
  • Verici: 20-60mA (aktif durumda)
• Veri İletim Hızı: 2400bps (tipik)
• Protokol Desteği: NEC, Sony, RC5, RC6 ve diğer standart IR protokolleri
• PCB Boyutları: Yaklaşık 32mm x 14mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Çalışma Sıcaklığı: -20°C ~ +60°C

Paket İçeriği

• 1 adet Arduino IR Alıcı Verici Sensör Modülü

Bağlantı ve Kullanım

Arduino IR Alıcı Verici Sensör Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino'ya bağlantı yapmak için aşağıdaki şemayı kullanabilirsiniz:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• RX → Arduino Dijital Pin (örn. D2)
• TX → Arduino Dijital Pin (örn. D3)

IR alıcı kullanımı için "IRremote" kütüphanesini Arduino IDE'ye yüklemeniz gerekir. Bu kütüphane, yaygın IR protokollerini (NEC, Sony, RC5, RC6 vb.) destekler ve IR sinyallerinin kodlarını çözmenizi sağlar.

IR alıcı, 38kHz'de modüle edilmiş IR sinyallerini algılar. Standart TV, klima ve diğer cihazların uzaktan kumandaları bu frekansı kullanır. Alıcı, IR sinyali algıladığında çıkış pinini LOW durumuna getirir.

IR verici LED'i kontrol etmek için, Arduino'nun PWM pinlerini kullanabilirsiniz. 38kHz modülasyonlu sinyal göndermek için IRremote kütüphanesindeki komutlar kullanılmalıdır. Verici, doğrudan dijital pin ile sürülebilir, ancak yüksek akım çekeceği için dirençle kullanılması önerilir.

Uygulama Alanları

Arduino IR Alıcı Verici Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Uzaktan Kontrol Sistemleri

• TV ve ev elektroniği kontrolü
• Akıllı ev otomasyon sistemleri
• LED aydınlatma kontrolü
• DIY uzaktan kumanda
• Cihaz açma/kapama sistemleri

Robotik Uygulamalar

• Robot kontrol sistemleri
• Engel algılama ve kaçınma
• Robot arası iletişim
• Hat takip robotları
• Otonom drone yönlendirme

İletişim ve Veri Aktarımı

• Kablosuz veri transferi
• Basit alarm sistemleri
• Hareket algılama
• Güvenlik bariyerleri
• Oyuncak kontrol sistemleri

Proje Örnekleri

Arduino IR Alıcı Verici Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Universal IR Uzaktan Kumanda

Arduino Nano, IR alıcı-verici modülü, LCD ekran ve birkaç buton kullanarak programlanabilir bir evrensel uzaktan kumanda oluşturabilirsiniz. Sistem, mevcut kumandalardan IR kodlarını öğrenebilir ve saklayabilir. IR alıcı, var olan kumandalardan gelen kodları yakalar ve Arduino'nun EEPROM'unda saklar. Kullanıcı daha sonra Arduino üzerindeki butonlara basarak bu kodları IR verici ile gönderebilir. LCD ekran, hangi cihazın ve fonksiyonun seçildiğini gösterir. Birden fazla cihaz için kodlar kaydedilebilir ve menü sistemi ile bunlar arasında geçiş yapılabilir. Bu proje, TV, müzik sistemi, klima gibi tüm uzaktan kumandalı cihazlarınızı tek bir kumandada toplamak için idealdir.

IR İletişimli Robot Takımı

Arduino UNO, motor sürücü, IR alıcı-verici modülü ve bir güç kaynağı kullanarak IR iletişim sistemine sahip mini robot araçlar tasarlayabilirsiniz. Robotlar, IR sinyalleri aracılığıyla birbirleriyle iletişim kurabilir ve komutlar alabilirler. Ana robot, diğer robotlara hareket komutları gönderebilir veya sensör verilerini toplayabilir. IR engel algılama özelliği ekleyerek, robotların çarpışmalardan kaçınmasını sağlayabilirsiniz. Her robot, belirli bir IR kodu ile tanımlanabilir, böylece hedeflenen robota özel komutlar gönderilebilir. Bu sistem, sürü robotik davranışlarını simüle etmek veya eğitim amaçlı robot etkileşimlerini göstermek için kullanılabilir.

IR Güvenlik Sistemi

Arduino Mega, IR alıcı-verici modülleri, buzzer, röle kartı ve bir GSM modülü kullanarak kapsamlı bir güvenlik sistemi geliştirebilirsiniz. Sistem, kapı ve pencerelere yerleştirilen IR vericiler ve alıcılar arasında "görünmez bariyerler" oluşturur. Bariyer kesildiğinde (birisi geçtiğinde), Arduino alarm moduna geçer. Sistem, lokal olarak bir buzzer ile sesli alarm verebilir, ışıkları açabilir ve GSM modülü üzerinden cep telefonunuza SMS gönderebilir. Sistem, uzaktan IR kumanda ile aktif/pasif yapılabilir ve yanlış alarmları azaltmak için zaman gecikmesi eklenebilir. Ayrıca, yetkili giriş-çıkışları tanımlamak için IR kod sistemleri kullanılabilir. Bu sistem, apartman daireleri veya küçük işletmeler için uygun maliyetli bir güvenlik çözümüdür.

Sorun Giderme ve İpuçları

Arduino IR Alıcı Verici Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Algılanmıyor: Verici ve alıcı arasında doğrudan görüş hattı olduğunu kontrol edin ve parlak ışık kaynaklarından uzaklaştırın.
• Kısa Algılama Mesafesi: Besleme voltajını kontrol edin ve verici için seri direnç değerini düşürün (güvenli sınırlar içinde).
• Tanınmayan IR Kodları: Farklı protokolleri deneyebilir veya "raw" IR sinyal yakalama yöntemini kullanabilirsiniz.
• Alıcı Kararsızlığı: Güç kaynağına bypass kapasitörü ekleyin ve güç hattı gürültüsünü azaltın.
• Verici Çalışmıyor: LED bağlantılarını ve polaritesini kontrol edin, gerekirse daha düşük değerli seri direnç kullanın.

Performans İpuçları

• Alıcıyı floresan ışıklardan uzak tutun, bu ışıklar IR algılamayı bozabilir
• IR verici için "burst" modunda sinyal gönderin, sürekli iletim yapmayın
• Mesafeyi artırmak için birden fazla IR LED paralel bağlanabilir
• IR alıcıyı güneş ışığından koruyacak bir muhafaza kullanın
• İletim güvenilirliğini artırmak için hata algılama kodları ekleyin
