Arduino 3 Renkli Led Modül SMD RGB Led Modülü (KY-009)

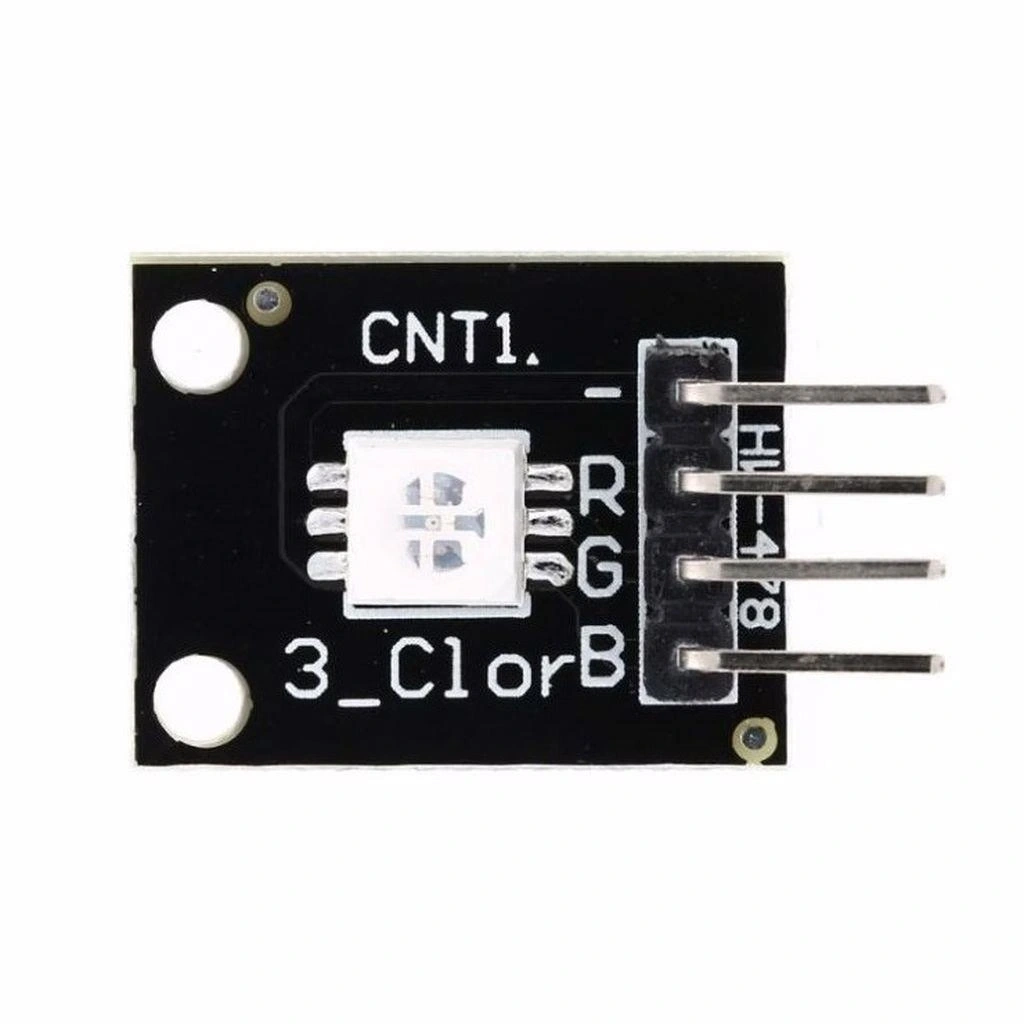

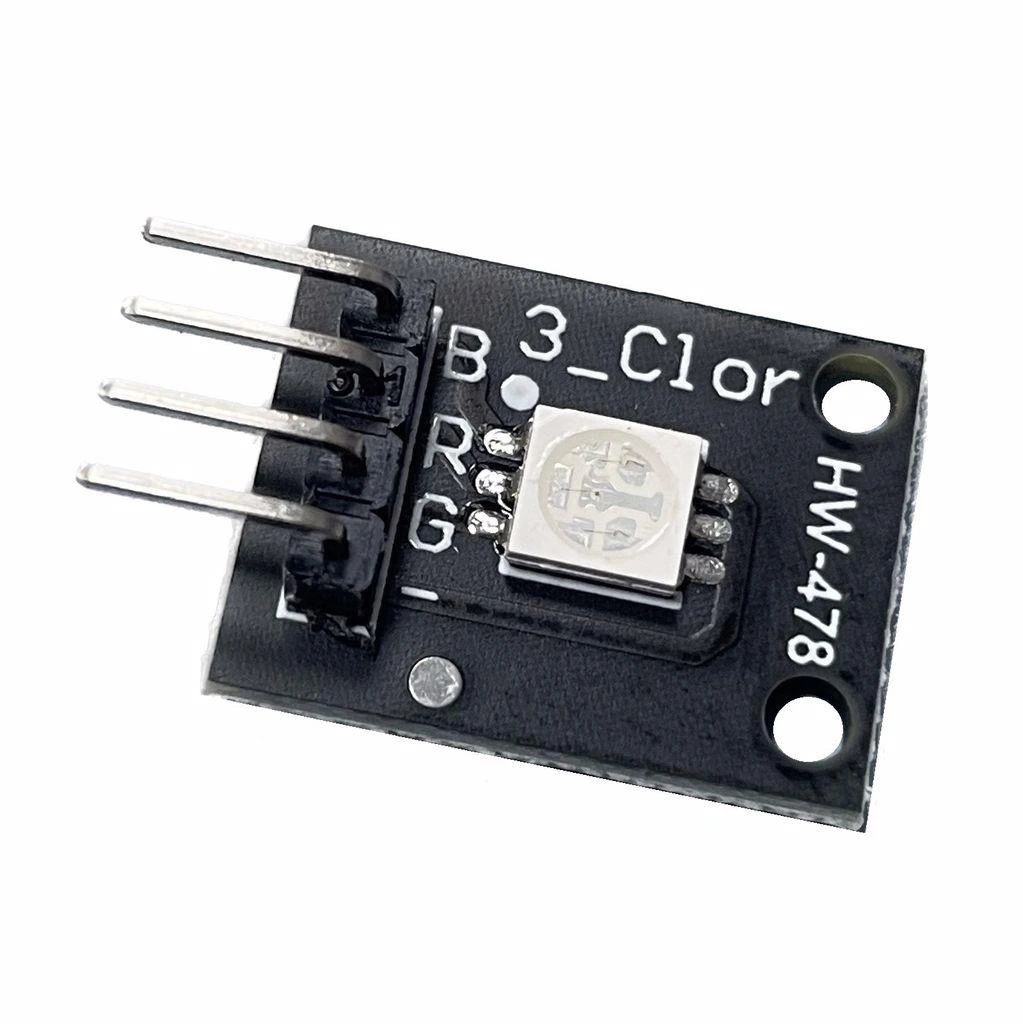

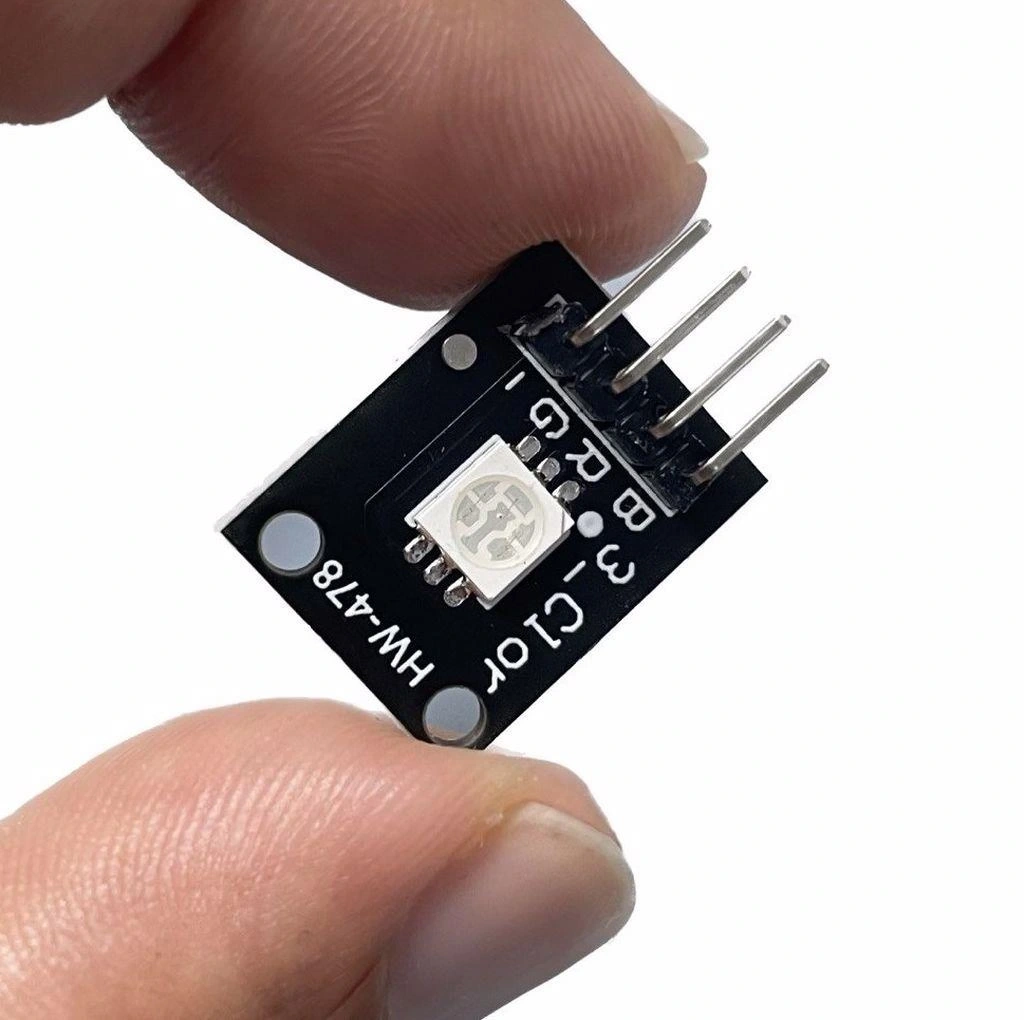

Arduino 3 Renkli LED Modül (SMD RGB LED Modülü) KY-009

Arduino 3 Renkli LED Modül (KY-009), kırmızı, yeşil ve mavi LED'leri tek bir SMD pakette birleştiren kompakt bir modüldür. Renk karışımı prensibine dayanarak, milyonlarca farklı renk tonu üretme kabiliyetine sahiptir.

Bu modül, üç LED'in her birini bağımsız olarak kontrol etmenize olanak tanıyan dört pinli bir arayüze sahiptir. Entegre akım sınırlayıcı dirençler sayesinde ek bileşenlere gerek kalmadan doğrudan mikrodenetleyicilere bağlanabilir.

Arduino eğitim kitleri ve hobi projelerinde sıklıkla kullanılan bu modül, durum göstergeleri, ambiyans aydınlatması ve renk kodlu bildirimler için ideal bir çözümdür. Düşük güç tüketimi ve parlak ışık çıkışı ile projelerinize renkli görsel efektler ekler.

Teknik Özellikler

Arduino 3 Renkli LED Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: KY-009 RGB LED Modülü
• LED Tipi: SMD RGB LED (Ortak Katot)
• Çalışma Voltajı: 3,3V - 5V DC
• Kontrol Tipi: Ortak katot (GND paylaşımlı)
• Renkler: Kırmızı, Yeşil, Mavi (RGB)
• İleri Voltaj (Vf):
  • Kırmızı: ~1.8V
  • Yeşil: ~3.0V
  • Mavi: ~3.0V
• LED Akımı: 20mA (maksimum, her renk için)
• Bağlantı Pinleri:
  • R: Kırmızı LED kontrolü
  • G: Yeşil LED kontrolü
  • B: Mavi LED kontrolü
  • -: Ortak katot (GND)
• Akım Sınırlayıcı Dirençler: Entegre

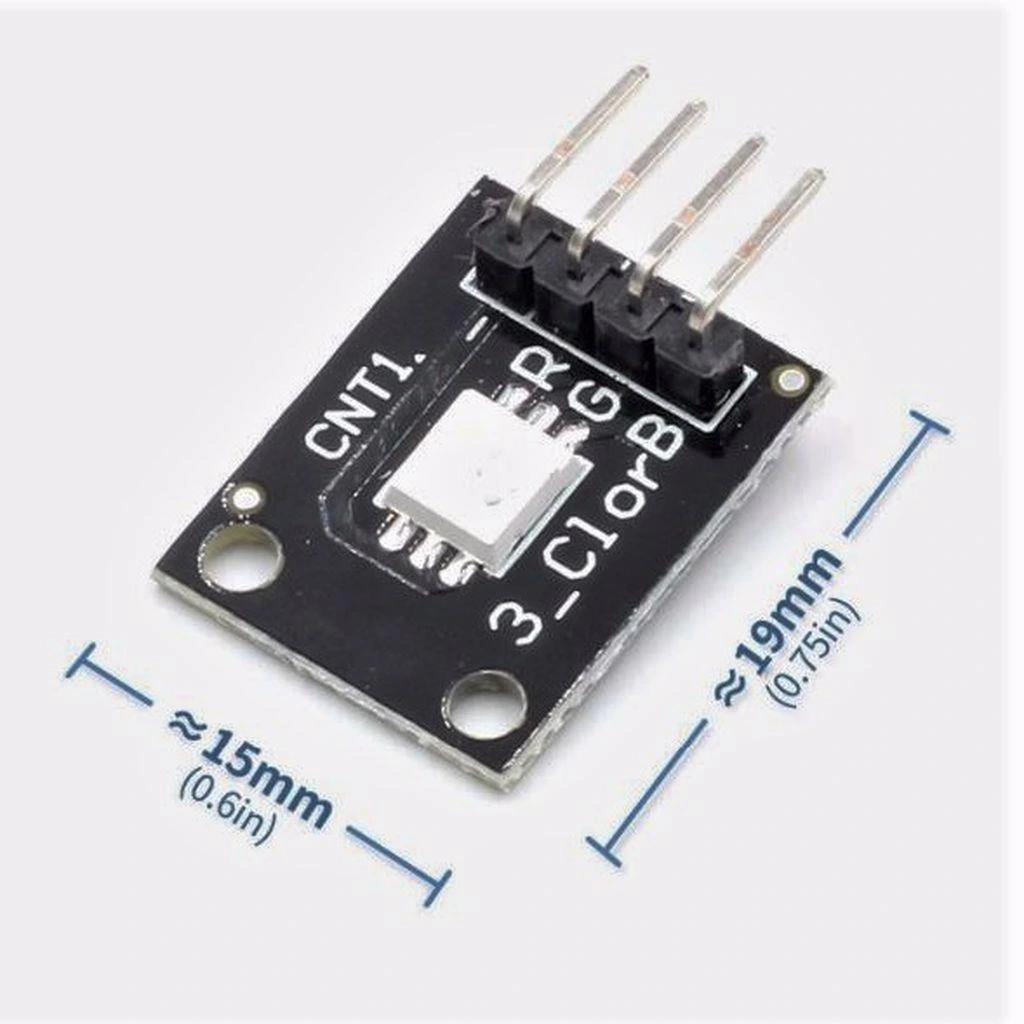

• PCB Boyutları: 18mm x 15mm x 3mm (yaklaşık)
• Görüş Açısı: 120°
• Pin Aralığı: 2.54mm standart
• Uyumluluk: Arduino, Raspberry Pi, ESP8266, STM32, vb.
• Kontrol Metodu: Dijital veya PWM
• Renk Oluşturma: RGB değerlerinin karışımıyla milyonlarca renk
• Çalışma Sıcaklığı: -20°C ~ +80°C

Bağlantı ve Kullanım

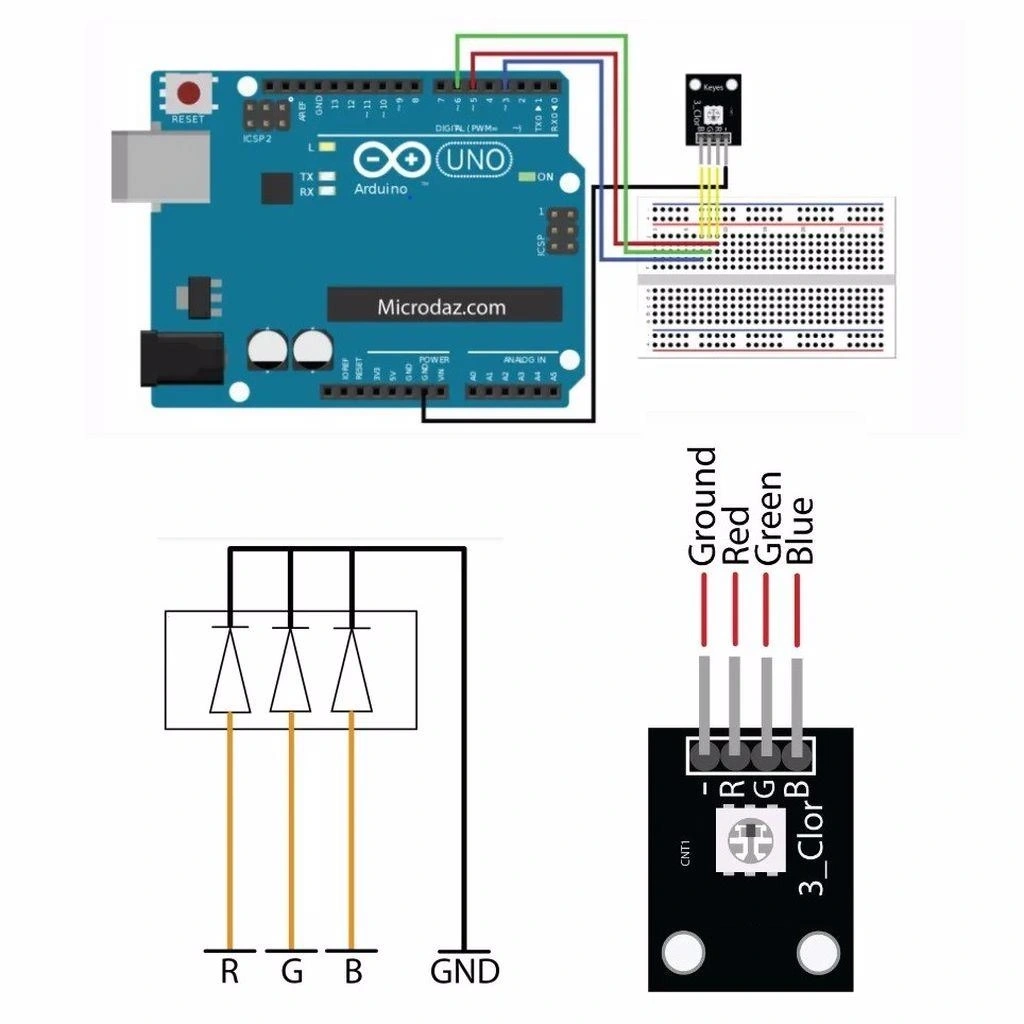

Arduino 3 Renkli LED Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

RGB LED Modülünü Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• - (GND): Arduino'nun GND pinine bağlayın
• R (Kırmızı): Arduino'nun bir PWM pinine (örn. D9) bağlayın
• G (Yeşil): Arduino'nun bir PWM pinine (örn. D10) bağlayın
• B (Mavi): Arduino'nun bir PWM pinine (örn. D11) bağlayın

RGB LED modülünü kontrol etmek için iki temel yöntem kullanabilirsiniz:

1. Dijital Kontrol (Açık/Kapalı): digitalWrite() fonksiyonu ile her bir renk kanalını açıp kapatarak temel renkler oluşturabilirsiniz. HIGH değeri LED'i yakar, LOW değeri söndürür.
2. PWM Kontrol (Renk Karışımı): analogWrite() fonksiyonu ile her bir renk kanalının parlaklığını 0-255 arasında ayarlayarak karışık renkler oluşturabilirsiniz. Bu metot daha fazla renk seçeneği sunar.

Ortak katot yapısından dolayı, bir rengi yakmak için ilgili pine HIGH (veya PWM değeri) göndermeniz gerekir. Renk yoğunluğu arttıkça, PWM değerini de artırmalısınız (tam tersi değil).

Çeşitli modüller ile kombinleyerek daha karmaşık projeler geliştirebilirsiniz. Örneğin, ses sensörü ile renkleri sese göre değiştiren bir sistem veya sıcaklık sensörü ile ortam sıcaklığını renklerle gösteren bir termometre yapabilirsiniz.

Uygulama Alanları

Arduino 3 Renkli LED Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Görsel Göstergeler

• Durum bildirimleri
• Uyarı göstergeleri
• Veri görselleştirme
• Pil seviyesi gösterimi

Eğlence ve Ambiyans

• Müziğe duyarlı ışık şovları
• Ruh hali aydınlatması
• Dekoratif aydınlatma
• Oyun projeleri

Eğitim ve Öğretim

• PWM çalışma prensibi
• Renk karışımı deneyleri
• Arduino programlama eğitimi
• STEM projeleri

Proje Örnekleri

Arduino 3 Renkli LED Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Ses Aktivasyonlu RGB Ambiyans Aydınlatması

Arduino Nano, RGB LED Modülü, ses algılama sensörü ve potansiyometre kullanarak müziğe tepki veren bir ambiyans aydınlatması yapabilirsiniz. Ses sensörünün analog çıkışını Arduino'nun analog girişine bağlayarak müzik veya ortam seslerinin şiddetini ölçebilirsiniz. Arduino programında, algılanan ses seviyesine göre RGB LED'in renklerini ve parlaklığını değiştiren bir algoritma yazın.

Örneğin, düşük ses seviyelerinde mavi tonlar, orta seviyede yeşil tonlar ve yüksek ses seviyelerinde kırmızı tonlar gösterebilirsiniz. Potansiyometre ile hassasiyet ayarı ekleyerek sistemin farklı ortamlara adaptasyonunu sağlayabilirsiniz. Daha gelişmiş bir versiyonda, Fast Fourier Transform (FFT) kütüphanesi kullanarak müziğin frekans spektrumunu analiz edebilir ve bas, orta, tiz gibi farklı frekans aralıklarına göre farklı renkler oluşturabilirsiniz. Bu proje, ev partileri, kişisel çalışma odaları veya DJ gösterileri için ideal bir ambiyans aydınlatması oluşturur.

Akıllı Hava Durumu Göstergesi

Arduino Uno, RGB LED Modülü, DHT22 sıcaklık/nem sensörü ve bir Wi-Fi modülü (ESP8266) kullanarak görsel hava durumu göstergesi tasarlayabilirsiniz. ESP8266 modülü ile hava durumu API'sinden güncel verileri alabilir veya DHT22 sensörü ile yerel ortam verilerini ölçebilirsiniz. Arduino programında, sıcaklık değerlerine göre renk ataması yapın: soğuk hava için mavi tonlar, ılıman hava için yeşil tonlar ve sıcak hava için kırmızı tonlar kullanabilirsiniz.

Renk geçişlerini kademeli yaparak daha estetik bir görünüm sağlayabilirsiniz. Yağmur olasılığını göstermek için yanıp sönme efektleri ekleyebilir veya nem durumunu renk yoğunluğu ile gösterebilirsiniz. Küçük bir OLED ekran ekleyerek sayısal değerleri de görüntüleyebilirsiniz. Bu proje, ev otomasyonu sistemlerine entegre edilebilir veya giyilebilir teknoloji olarak dışarı çıkmadan önce hava durumunu görsel olarak kontrol etmenizi sağlar.

Pomodoro Zamanlayıcısı

Arduino Pro Mini, RGB LED Modülü, buzzer ve bir buton kullanarak verimli çalışma için Pomodoro tekniği zamanlayıcısı geliştirebilirsiniz. Pomodoro tekniği, 25 dakika çalışma ve 5 dakika mola şeklinde ilerleyen bir zaman yönetimi metodudur. Arduino programında, butona basıldığında başlayan ve farklı zaman dilimlerini renklerle gösteren bir algoritma yazın.

Çalışma süresi (25 dakika) boyunca LED yeşil yanabilir ve kalan süre azaldıkça renk yavaşça sarıya dönebilir. Mola zamanı (5 dakika) geldiğinde LED mavi yanabilir ve süre bitiminde, kırmızı yanıp sönerek ve buzzer ile sesli uyarı vererek kullanıcıyı bilgilendirebilir.
Uzun mola (her 4 pomodoro sonrası 15 dakika) için mor renk kullanabilirsiniz. Pil ile çalışacak şekilde tasarlayarak masanızda taşınabilir bir motivasyon aracı olarak kullanabilirsiniz. Bu proje, öğrenciler, uzaktan çalışanlar ve daha iyi odaklanmak isteyenler için ideal bir zaman yönetimi aletidir.

Sorun Giderme ve İpuçları

Arduino 3 Renkli LED Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED Yanmıyor: Pin bağlantılarını kontrol edin, ortak katot pinin GND'ye bağlandığından emin olun.
• Soluk Renkler: PWM değerlerini artırın veya güç kaynağını kontrol edin.
• Renk Bozulmaları: LED'ler farklı voltajlarda çalıştığından dengeli renk için kalibre edin.
• Beklenmedik Renkler: RGB pin atamalarını kontrol edin, kodunuzu gözden geçirin.
• PWM Titremesi: Daha yüksek PWM frekansı kullanın veya yazılımsal filtreleme ekleyin.

Performans İpuçları

• Renkleri eşit parlaklıkta göstermek için RGB değerlerini kalibre edin (Kırmızı:255, Yeşil:150, Mavi:120 gibi).
• Yumuşak renk geçişleri için PWM değerlerini kademeli olarak değiştirin.
• Pil ömrünü uzatmak için yalnızca gerektiğinde tam parlaklık kullanın.
• HSV renk modeli kullanarak daha sezgisel renk kontrolü sağlayın.
• Bazı Arduino pinlerinin PWM desteklemediğini unutmayın, sadece PWM pinleri kullanın.

Paket İçeriği

• 1 adet Arduino 3 Renkli LED Modül (SMD RGB LED Modülü) KY-009
