Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülü

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülü

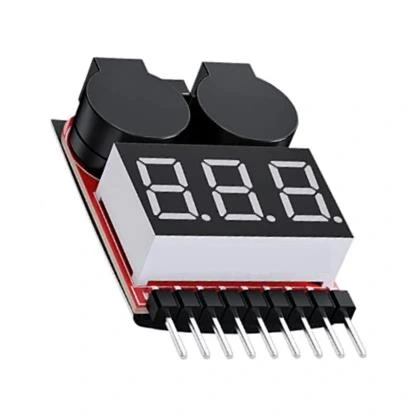

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı, lityum pil paketlerinin voltajını hassas şekilde ölçen ve kritik seviyeler için sesli ve görsel uyarı sağlayan kompakt bir modüldür. 1 ila 8 hücreli LiPo, Li-ion ve LiFe pilleri destekler.

Entegre buzzer ve LED göstergeler sayesinde düşük voltaj durumlarında kullanıcıyı anında uyaran bu modül, pillerin aşırı deşarj nedeniyle zarar görmesini önler. Arduino projeleri için ideal bir güvenlik bileşenidir.

Kolay bağlantı için JST-XH konektörleri bulunan bu ölçer cihazı, pil durumunu anlık olarak gösterir. Ölçüm hassasiyeti ±0.01V olan modül, RC araçlar, drone'lar ve robotik projelerde güvenli pil kullanımı sağlar.

Hafif ve kompakt yapısıyla mobil projelere kolayca entegre edilebilen bu ürün, Modüller kategorisinde yer alan kullanışlı bir pil izleme çözümüdür.

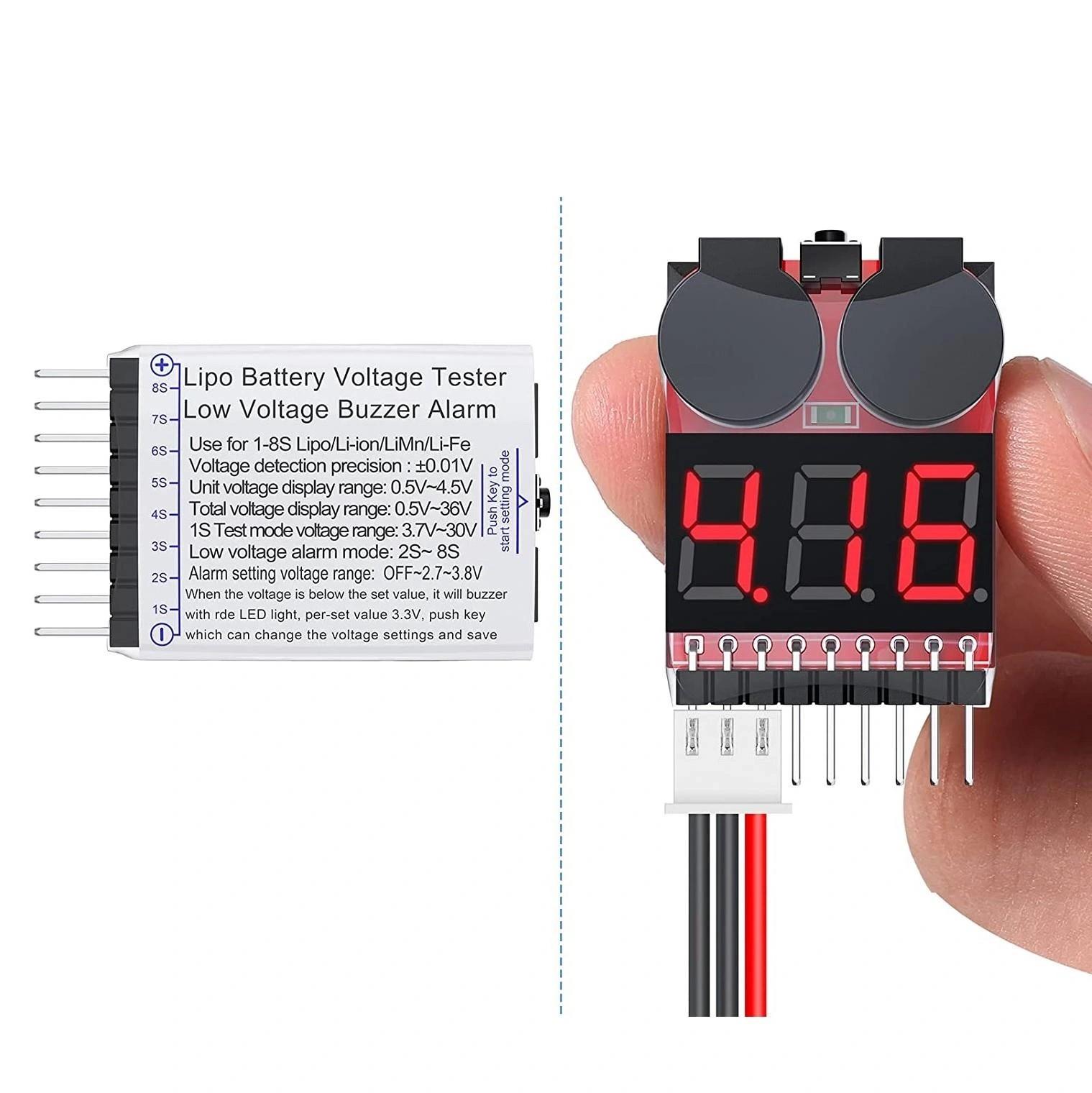

Teknik Özellikler

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Desteklenen Pil Tipleri: LiPo, Li-ion, LiFe pil çeşitleri
• Hücre Kapasitesi: 1S-8S (1-8 hücreli pil paketleri) ölçüm aralığı
• Ölçüm Aralığı: 0.5V - 4.5V (hücre başına)
• Ölçüm Hassasiyeti: ±0.01V
• Pil Konektörü: JST-XH (standart balans konektörü)
• Alarm Türleri: Sesli (buzzer) ve görsel (LED)
• Ayarlanabilir Alarm Eşikleri: Evet, programlanabilir
• Çalışma Voltajı: Ölçülen pilden besleme (harici güç gerekmez)
• Güç Tüketimi: <10mA
• LED Gösterge: Pil durumu ve alarm göstergeleri
• Çalışma Sıcaklığı: -10°C ile +60°C arası
• Montaj Delikleri: 2 adet, 2mm çapında

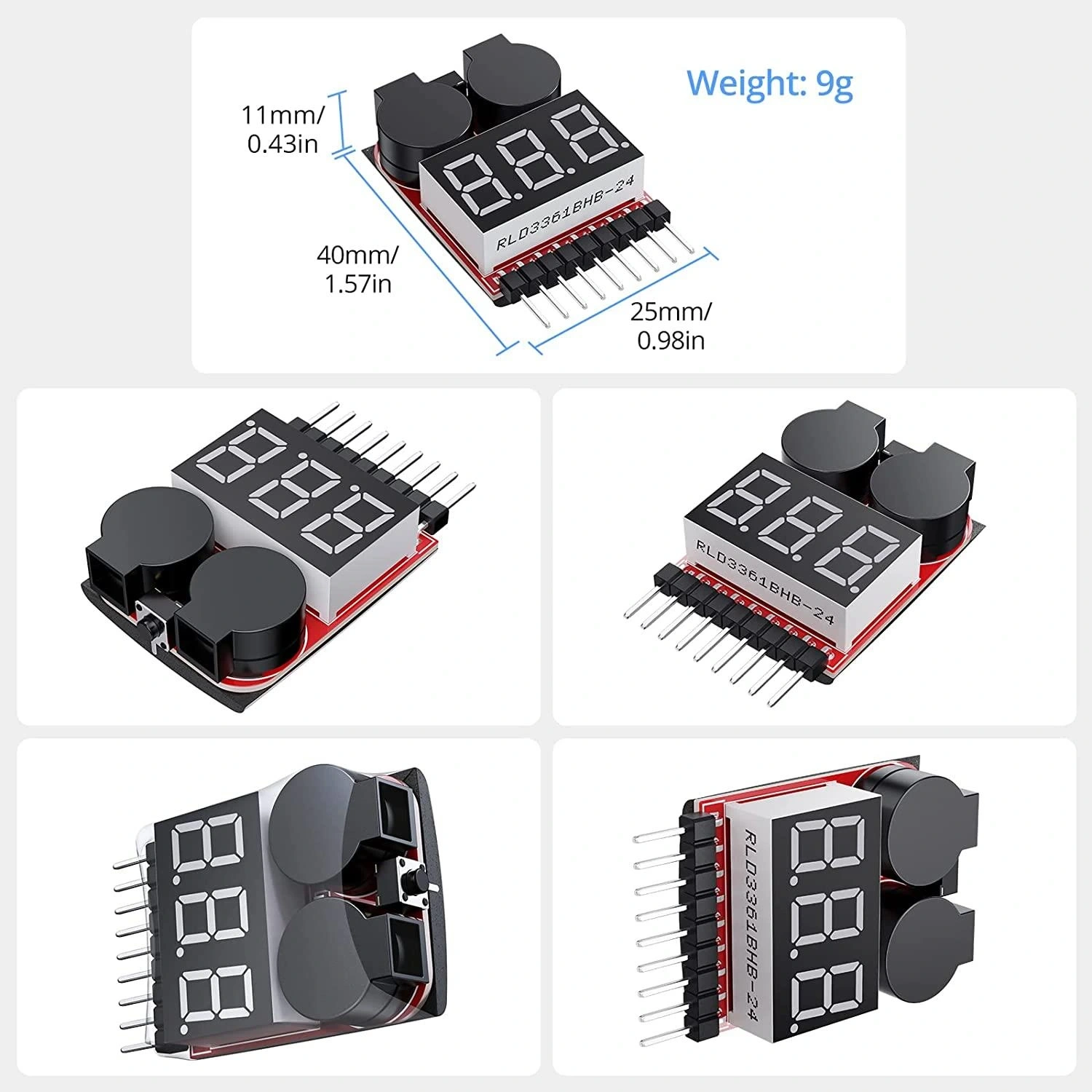

• Boyutlar: 48mm x 26mm x 10mm
• Ağırlık: 8g

Bağlantı ve Kullanım

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülünün bağlantı şeması ve kullanım talimatları.

Voltaj Ölçer Alarm Modülünü bağlamak için aşağıdaki adımları izleyin:

1. LiPo pilinizin balans konektörünü (JST-XH) modül üzerindeki ilgili sokete takın
2. 1S pil için 1S soketini, 2S pil için 2S soketini, ve benzeri şekilde pilinize uygun soketi kullanın
3. Modül otomatik olarak açılacak ve pilinizin voltajını ölçmeye başlayacaktır
4. Pil voltajı düşük alarm seviyesinin altına indiğinde, buzzer sesli uyarı verecektir

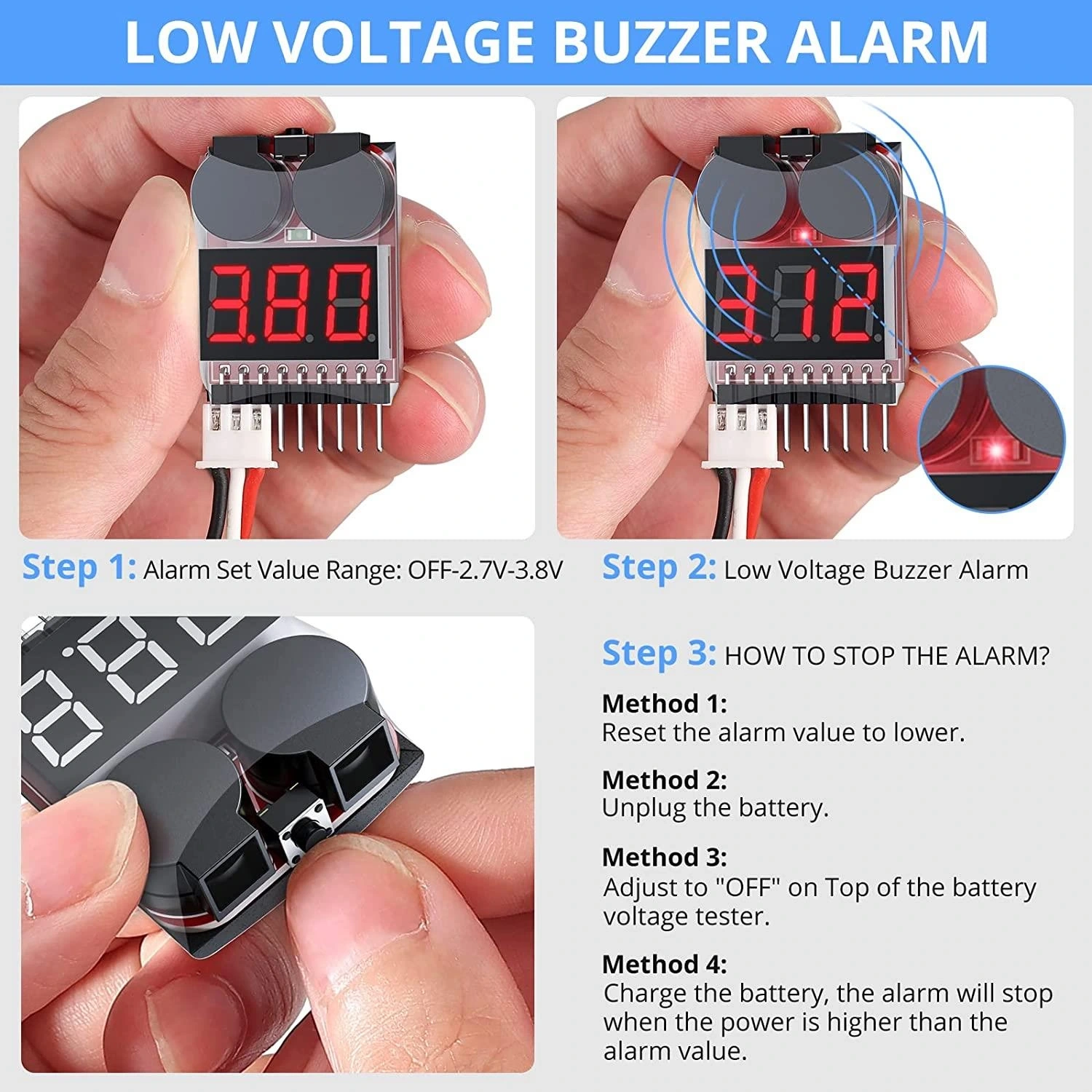

Alarm Eşiğini Ayarlama:

Modül üzerindeki düğmeleri kullanarak alarm eşiğini ayarlayabilirsiniz:

• "SET" düğmesine basarak ayar moduna girin
• "+" ve "-" düğmeleri ile alarm eşiğini artırıp azaltın
• İşlem tamamlandığında "SET" düğmesine tekrar basarak ayarları kaydedin

Tipik alarm eşiği değerleri:

• LiPo piller için: 3.3V - 3.5V (hücre başına)
• Li-ion piller için: 3.0V - 3.2V (hücre başına)
• LiFe piller için: 2.8V - 3.0V (hücre başına)

Arduino ile Entegrasyon:

Modülün çıkış pinlerini Arduino'ya bağlayarak kendi pil izleme sisteminizi oluşturabilirsiniz:

1. Modülün Vout pinini Arduino'nun analog girişine (örn. A0) bağlayın
2. GND pinini Arduino'nun GND pinine bağlayın
3. Alarm çıkışını (varsa) Arduino'nun dijital girişine bağlayın

Uygulama Alanları

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

RC ve Drone Uygulamaları

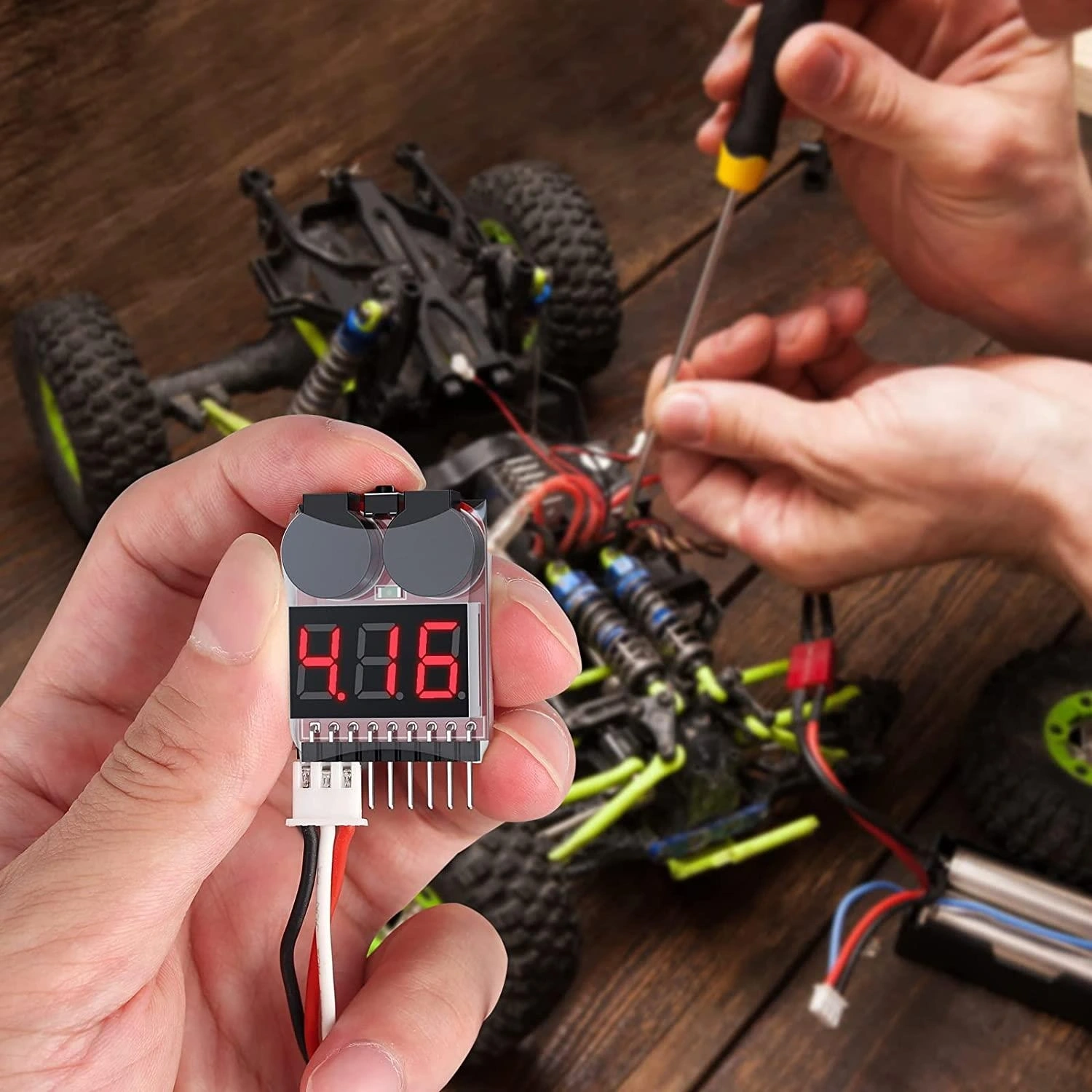

• RC araç pil izleme sistemleri
• Drone ve multikopter pil güvenliği
• Model uçak pil durum göstergeleri
• RC tekne ve denizaltı projeleri
• Uzaktan kumanda pil uyarı sistemleri
• FPV yarış drone'ları için pil yönetimi

Robotik ve Mobil Projeler

• Mobil robot pil izleme sistemleri
• Gezgin robotlar için güç yönetimi
• Otonom araç pil kontrol sistemleri
• Pil ile çalışan robot kollar
• Yarışma robotları için güç kontrolü
• İnsansı robot enerji yönetimi

Taşınabilir Elektronik Projeler

• Pil ile çalışan IoT cihazları
• Güneş enerjili şarj sistemleri
• Portatif güç kaynakları
• Mobil ölçüm cihazları
• Acil durum haberleşme cihazları
• Giyilebilir teknoloji ürünleri

Proje Örnekleri

Arduino 1S-8S LiPo Voltaj Ölçer Cihazı Alarm Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Pil Yönetim Sistemi

Bu projede, LiPo Voltaj Ölçer modülünü, Arduino Nano ve bir OLED ekran ile birleştirerek kapsamlı bir pil yönetim sistemi oluşturabilirsiniz. Sistem, pilin voltajını sürekli izler, kalan pil ömrünü tahmin eder ve kritik seviyelerde kullanıcıyı uyarır.

Arduino, analog girişlerinden voltaj ölçümü yapar ve çeşitli pil parametrelerini hesaplar: toplam voltaj, hücre voltajları, tahmini kalan kapasite ve tahmini çalışma süresi. OLED ekran üzerinde bu verileri grafiksel olarak gösterir.

Sistem ayrıca, pil sıcaklığını ölçmek için bir NTC termistör ve akım tüketimini izlemek için bir akım sensörü içerebilir. Bu ek veriler, daha doğru pil durumu tahminlerine olanak tanır. Pil durumu kritik bir seviyeye düştüğünde, hem sesli alarm çalar hem de bağlı sistemin güç tüketimini azaltmak için belirli fonksiyonları otomatik olarak kapatabilir.

Uzaktan İzlenebilir Drone Pil İstasyonu

Bu projede, birden fazla LiPo Voltaj Ölçer modülünü ESP32 ile entegre ederek, drone filonuzun pil durumunu uzaktan izleyebileceğiniz bir sistem oluşturabilirsiniz. Her drone pili için bir ölçer modülü kullanılır ve tüm veriler WiFi üzerinden merkezi bir sunucuya aktarılır.

ESP32, her pilin voltajını, sıcaklığını ve şarj döngü sayısını takip eder. Web tabanlı bir arayüz, tüm pillerin durumunu gerçek zamanlı olarak gösterir, hangi pillerin şarj edilmesi gerektiğini, hangilerinin uçuşa hazır olduğunu ve hangilerinin değiştirilmesi gerektiğini belirtir.

Sistem ayrıca, pil kullanım istatistikleri tutar ve zaman içinde pilin sağlık durumunun nasıl değiştiğini gösteren grafikler oluşturur. Bu veriler, pillerin optimum kullanım ömrünü sağlamak için ne zaman ve nasıl şarj edilmeleri gerektiği konusunda değerli bilgiler sunar. Olası pil arızalarını önceden tespit etmek için makine öğrenimi algoritmaları da eklenebilir.

Güneş Enerjili Yedek Güç İstasyonu

Bu projede, LiPo Voltaj Ölçer modülünü, güneş panelleri ve bir LiPo pil ile birleştirerek kendi kendine yeten bir yedek güç istasyonu oluşturabilirsiniz. Sistem, güneş enerjisini toplar, pili şarj eder ve gerektiğinde elektronik cihazlarınıza güç sağlar.

Arduino, güneş panelinden gelen enerjiyi ve pilin şarj durumunu izler. LiPo Voltaj Ölçer modülü, pilin sağlığını korumak için voltajın belirli sınırlar içinde kalmasını sağlar. LCD ekran, mevcut güneş enerjisi üretimini, pil şarj seviyesini ve kalan tahmini çalışma süresini gösterir.

Sistem, maksimum güç noktası takibi (MPPT) tekniğini kullanarak güneş panelinden en yüksek verimi elde edebilir. Ayrıca USB çıkışları ve DC çıkışlar sayesinde çeşitli cihazları şarj edebilir veya besleyebilir. Pil ömrünü uzatmak için akıllı şarj algoritmaları ve aşırı şarj/deşarj koruması da sistemin önemli özellikleridir.
