AMS1117 SMD 3V3 Doğrusal Voltaj Regülatörü

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü

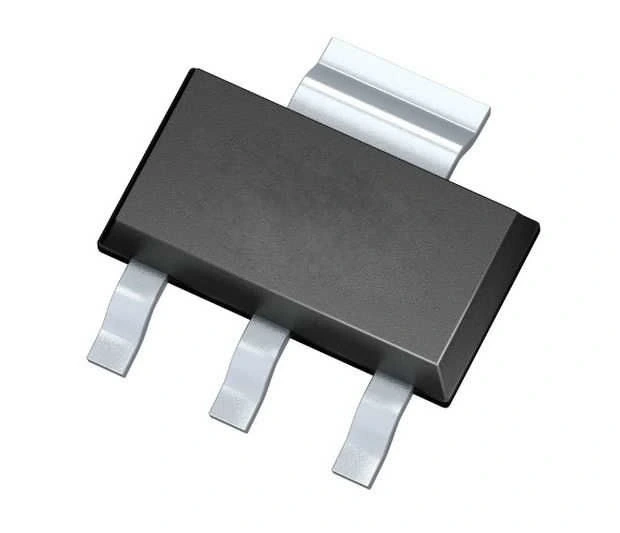

AMS1117 SMD 3.3V, Advanced Monolithic Systems tarafından üretilen düşük düşüm (low dropout) doğrusal voltaj regülatör entegresidir. SOT-223 yüzey montaj paketinde sunulan bu entegre, geniş giriş voltaj aralığında çalışarak sabit 3.3V çıkış voltajı sağlar.

Maksimum 1A çıkış akımı, düşük 1.3V dropout voltajı ve dahili kısa devre koruması sunan bu güç entegresi, minimum harici komponent gereksinimi ile devre tasarımını basitleştirir. Termal kapatma özelliği ile aşırı sıcaklık durumlarında güvenli çalışma sağlar.

Yüksek akım kapasitesi ve kolay kullanım özellikleriyle entegreler arasında öne çıkan AMS1117, elektronik komponentler içinde özellikle Arduino, Raspberry Pi ve ESP8266/ESP32 gibi popüler geliştirme platformları için tercih edilen bir güç regülasyon çözümüdür.

---

Teknik Özellikler

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Advanced Monolithic Systems (AMS)
• Ürün Serisi: AMS1117
• Regülatör Tipi: Doğrusal, Low Dropout (LDO)
• Çıkış Voltajı: 3.3V (Sabit)
• Çıkış Voltaj Toleransı: ±1.5% (tipik)
• Maksimum Çıkış Akımı: 1A
• Giriş Voltaj Aralığı: 4.6V - 15V
• Minimum Giriş Voltajı: 4.6V (3.3V + 1.3V dropout)
• Maksimum Giriş Voltajı: 15V
• Dropout Voltajı: 1.3V (tipik, 1A yükte)
• Line Regulation: 0.2% (tipik)
• Load Regulation: 0.4% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: ~800mW (SOT-223 pakette, 25°C'de)
• Çıkış Gürültüsü: 0.003% (tipik)
• Paket Tipi: SOT-223
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 4 (3 fonksiyonel + 1 tab)
• Quiescent Current: 5mA (tipik)
• Koruma Özellikleri: Termal kapatma, kısa devre koruması, akım sınırlama
• Current Limit: 1.5A (tipik)
• Termal Regülasyon: 0.3% (tipik)
• PSRR (Power Supply Rejection Ratio): 75dB (tipik)
• Termal Direnç (Junction-to-Case): 15°C/W (SOT-223)
• RoHS Uyumluluğu: Evet
• Boyutlar: 6.5mm x 3.5mm x 1.8mm (yaklaşık, SOT-223)

---

Kullanım Alanları

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Geliştirme Platformları

• ESP8266 ve ESP32 modülleri
• Arduino tabanlı projeler
• Raspberry Pi genişletme kartları
• STM32 ve diğer MCU geliştirme kartları
• FPGA ve CPLD beslemeleri

Haberleşme Modülleri

• Bluetooth modülleri
• WiFi adaptörleri
• RF alıcı/verici modülleri
• LoRa ve Zigbee haberleşme sistemleri
• Ethernet kontrolörleri

Sensör Uygulamaları

• Sensör besleme devreleri
• Akıllı sensör ağları
• Endüstriyel veri toplama sistemleri
• IoT sensör düğümleri
• Çevre izleme sistemleri

Güç Kaynağı Devreleri

• Mobil cihaz şarj sistemleri
• 5V-3.3V çevirici devreler
• Adaptör beslemeli elektronik cihazlar
• USB güç kaynakları
• Çoklu besleme gereksinimi olan sistemler

Dijital Sistemler

• SDRAM, Flash ve EEPROM beslemeleri
• LCD ve OLED ekran sürücüleri
• Dijital sinyal işleme devreleri
• FPGA çevre birimleri
• Lojik seviye dönüştürücüler

---

Avantajlar ve Özellikler

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 1A sürekli çıkış akımı ile güçlü yükleri besleyebilme
• Düşük Dropout Voltajı: 1.3V dropout ile verimli çalışma
• Dahili Korumalar: Termal koruma, kısa devre koruması ve akım sınırlama özellikleri
• Kompakt SOT-223 Paketi: PCB alanından tasarruf ve kolay montaj
• Yüksek Hassasiyet: ±1.5% çıkış voltaj toleransı ile kararlı besleme
• Minimum Harici Komponent: Sadece iki harici kapasitör ile çalışabilme
• Düşük Gürültü: 75dB PSRR ile temiz çıkış sinyali
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel sıcaklık aralığı
• Kolay Kullanım: 3-pin mimarisi ile basit devre tasarımı
• Geniş Giriş Voltaj Aralığı: 4.6V-15V aralığında çalışabilme esnekliği

---

Devre Tasarımı ve Uygulama

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü'nün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

SOT-223 paketindeki AMS1117 3.3V regülatörünün pin yerleşimi.

• Pin 1: Adjust/Ground (GND)
• Pin 2: Output (VOUT) - 3.3V Çıkış
• Pin 3: Input (VIN)
• Pin 4/Tab: Output (VOUT) - Isı dağıtımı için PCB'ye bağlanmalı

Temel Devre Şeması

AMS1117 3.3V regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x AMS1117 SMD 3.3V Regülatör
• 1x 10µF Giriş Kapasitörü (Seramik veya Tantalum)
• 1x 22µF Çıkış Kapasitörü (Seramik veya Tantalum)
• Opsiyonel: 1x 100nF Bypass Kapasitörü (gürültü filtreleme için)
• Opsiyonel: 1x LED ve 330Ω Direnç (güç göstergesi)
• Opsiyonel: 1x Diyot (ters akım koruması)

Temel Devre Bağlantıları:

1. VIN (Pin 3) - Giriş Voltajı (4.6V-15V)
2. GND (Pin 1) - Toprak
3. VOUT (Pin 2 ve Tab) - 3.3V Çıkış
4. 10µF kapasitör VIN ve GND arasına bağlanır
5. 22µF kapasitör VOUT ve GND arasına bağlanır
6. Tab PCB'deki bakır alana bağlanır (termal performans için)

PCB Tasarım Önerileri

AMS1117 3.3V regülatörü için PCB tasarım önerileri ve dikkat edilmesi gereken noktalar.

• Termal Yönetim:
  • SOT-223 paketinin tab altına en az 5-6 termal via ekleyin
  • Tab altındaki bakır alanı mümkün olduğunca geniş tutun
  • Termal viaları PCB'nin alt yüzeyindeki bakır düzleme bağlayın
  • Çift taraflı PCB kullanarak ısı dağılımını artırın
• Komponent Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
  • Toprak bağlantılarını kalın hatlarla veya toprak düzlemi kullanarak yapın
  • Giriş ve çıkış yollarını kısa ve kalın tutun
  • Yüksek akım taşıyan yollar için minimum 30mil (0.75mm) genişlik kullanın
• Gürültü Azaltma:
  • Analog ve dijital topraklamaları doğru şekilde ayırın
  • Yıldız şeklinde topraklama düzeni kullanın
  • Regülatörü gürültü kaynaklarından uzak tutun
  • Hassas analog devreler için ek filtreleme ekleyin

Uygulama Örnekleri

AMS1117 3.3V regülatörü ile farklı devre uygulamaları.

ESP8266/ESP32 Besleme Devresi:

• Giriş: 5V (USB veya adaptör)
• Çıkış: 3.3V/500mA
• Giriş kapasitörü: 10µF seramik
• Çıkış kapasitörü: 22µF seramik + 100nF bypass
• Güç LED göstergesi (opsiyonel)
• Genişletilmiş bakır alan ile güçlendirilmiş termal tasarım

Raspberry Pi Genişletme Kartı Beslemesi:

• Giriş: 5V (Raspberry Pi'den)
• Çıkış: 3.3V/800mA
• Filtreli giriş: 10µF elektrolitik + 100nF seramik
• Güçlendirilmiş çıkış filtreleme: 47µF tantalum + 100nF seramik
• Termal viaları bolca kullanılmış PCB tasarımı
• Ters voltaj koruması için Schottky diyot

Çoklu Sensör Besleme Devresi:

• Giriş: 9V veya 12V adaptör
• Çıkış: 3.3V/500mA
• LC filtreli giriş: 10µH + 10µF
• Gürültü azaltmalı çıkış: Ferrit boncuk + 22µF + çoklu 100nF bypass
• Sensörler için ayrı filtrelenmiş besleme hatları
• Kapsamlı EMI/RFI korumalı tasarım

---

Sorun Giderme ve İpuçları

AMS1117 SMD 3.3V Doğrusal Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal vialar ekleyin, bakır alanı genişletin, yük akımını azaltın, daha düşük giriş voltajı kullanın
• Düşük Çıkış Voltajı: Giriş voltajını kontrol edin (min. 4.6V olmalı), yük akımını ölçün, kapasitör ESR değerlerini kontrol edin
• Kararsız Çıkış: Kapasitörleri kontrol edin, düşük ESR değerli kapasitör kullanın, kapasitörleri regülatöre yakın yerleştirin
• Gürültülü Çıkış: Daha fazla filtreleme kapasitörü ekleyin, ferrit boncuk kullanın, PCB düzenini iyileştirin
• Regülatör Çalışmıyor: Giriş voltajını ölçün, pin bağlantılarını kontrol edin, kısa devre kontrolü yapın

Termal Yönetim İpuçları

AMS1117 3.3V regülatörü için termal yönetim önerileri.

• PCB Tasarımı:
  • En az 6-8 termal via ekleyin (0.3-0.4mm çapında)
  • Viaları PCB'nin arka yüzündeki geniş bakır alana bağlayın
  • Tab altındaki bakır alanı en az 100mm² olacak şekilde tasarlayın
  • Vialar arası mesafeyi 1mm civarında tutun
• Akım Kapasitesi Değerlendirmesi:
  • 400mA'e kadar özel soğutma gerekmez
  • 400-700mA için güçlendirilmiş PCB termal tasarımı kullanın
  • 700-1000mA için maksimum termal optimizasyon gerekir
  • Ortam sıcaklığı 50°C üzerinde ise akım sınırlarını %20 düşürün
• İleri Soğutma Teknikleri:
  • Küçük alüminyum soğutucu eklemek (termal yapıştırıcı veya pad ile)
  • Isı dağıtıcı bileşenler veya termal iletken dolgu kullanmak
  • Geniş tabanlı çift taraflı PCB tasarımları
  • Hava akışını iyileştirmek için yerleşim optimizasyonu

Verimlilik İyileştirme

AMS1117 3.3V regülatörü ile daha verimli tasarımlar için öneriler.

• Giriş Voltajı Optimizasyonu:
  • Giriş voltajını mümkün olduğunca düşük tutun (ideali 5-6V)
  • Yüksek giriş-çıkış farkları daha fazla ısı üretir
  • 12V veya daha yüksek girişlerde anahtarlamalı ön regülatör düşünün
  • Batarya uygulamalarında verimliliğe özellikle dikkat edin
• Düşük Güç Uygulamaları İçin:
  • Kullanılmadığında beslemeyi kesin (anahtarlama transistörü ekleyin)
  • Düşük quiescent akımlı alternatif LDO'lar değerlendirin
  • Duty-cycle ile çalışan sistemler tasarlayın
  • Yük akımını optimize edin ve gereksiz tüketimi azaltın
• Alternatif Çözümler:
  • Yüksek verimlilik gerektiren uygulamalarda buck dönüştürücüler kullanın
  • Düşük yüklerde lineer, yüksek yüklerde anahtarlamalı hibrit çözümler
  • Çok düşük güç tüketimli uygulamalar için HT7333 gibi alternatifleri değerlendirin
  • Batarya ömrü kritikse anahtarlamalı regülatöre geçiş yapın

Gürültü Azaltma Teknikleri

AMS1117 3.3V regülatörü ile düşük gürültülü güç kaynağı tasarımı.

• Kapasitör Seçimi ve Yerleşimi:
  • Düşük ESR değerli MLCC seramik veya tantalum kapasitörler kullanın
  • Farklı değerlerde paralel kapasitörler ekleyin (22µF + 1µF + 100nF)
  • Kapasitörleri regülatör pinlerine mümkün olduğunca yakın yerleştirin
  • X5R veya X7R dielektrik seramik kapasitörler tercih edin
• İlave Filtreleme:
  • Giriş hattına 10-47µH indüktör ekleyin (LC filtresi)
  • Çıkışa ferrit boncuk (60-600Ω @ 100MHz) ekleyin
  • Pi filtresi (C-L-C) oluşturun
  • Hassas devreler için ikinci bir düşük gürültülü LDO ekleyin
• PCB Tasarımı:
  • Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
  • Hassas analog sinyalleri regülatör ve yüksek akımlı hatlardan uzak tutun
  • Gürültü kaynaklarından (osilatörler, anahtarlamalı düzenleyiciler) uzaklaştırın
  • Toprak düzlemlerini etkili kullanın ve toprak döngülerinden kaçının

---

Paket İçeriği
