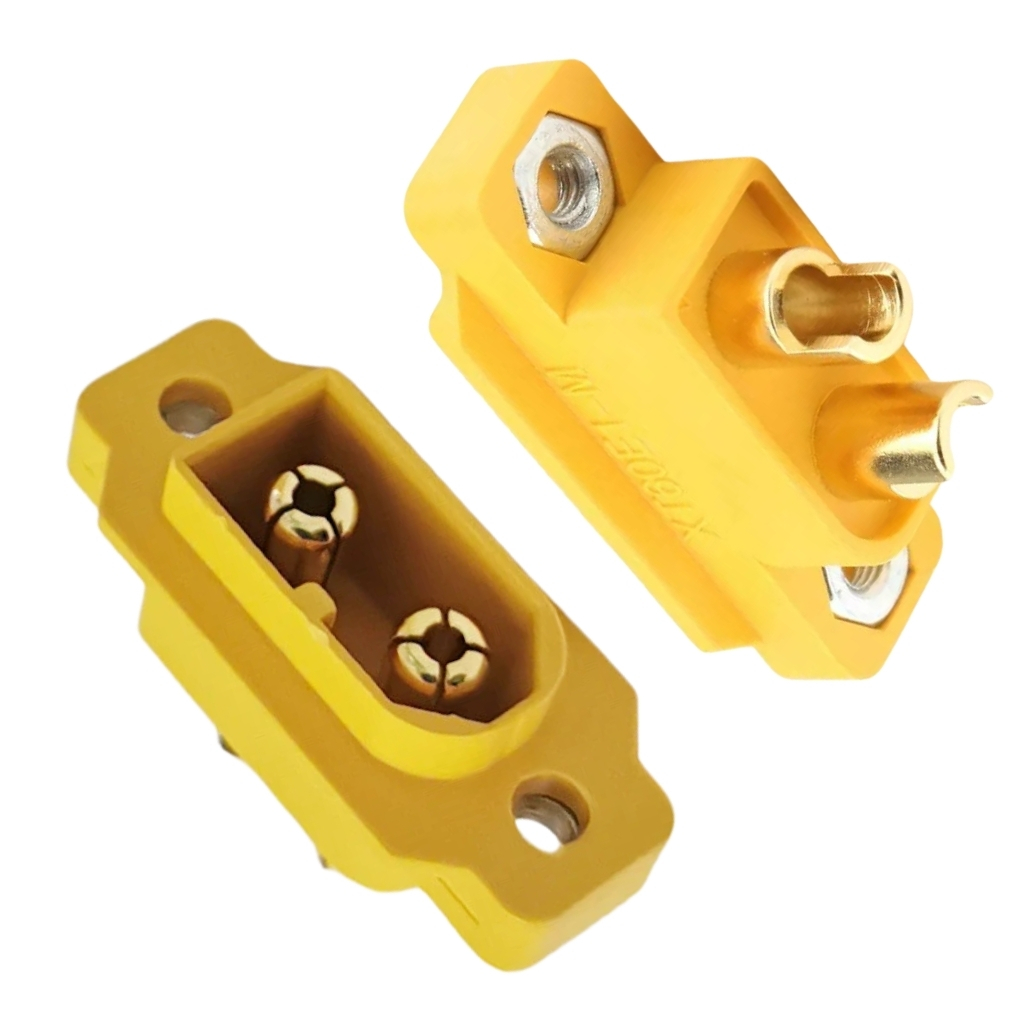

Amass XT60E-M Panel Tipi Erkek Konnektör - XT60
Amass XT60E-M Panel Tipi Erkek Konnektör, yüksek akım uygulamaları için tasarlanmış dayanıklı bir panel montaj bağlantı elemanıdır. Standart XT60 dişi konnektörlerle uyumlu olan bu erkek konnektör, panel veya kutu yüzeyine monte edilebilir yapısıyla sabit güç dağıtım sistemleri için ideal bir çözüm sunar.
Yüksek akım taşıma kapasitesi ve güvenilir bağlantı özellikleriyle öne çıkan bu ürün, RC (uzaktan kumandalı) araçlar, drone'lar, güç kaynakları ve batarya şarj üniteleri gibi uygulamalarda kullanılan önemli bir elektronik komponentler arasında yer almaktadır.
Kaliteli malzeme yapısı, düşük temas direnci ve kolay montaj özellikleri ile dikkat çeken bu konnektör, projelerinizde güvenilir ve dayanıklı güç bağlantıları oluşturmanızı sağlar.

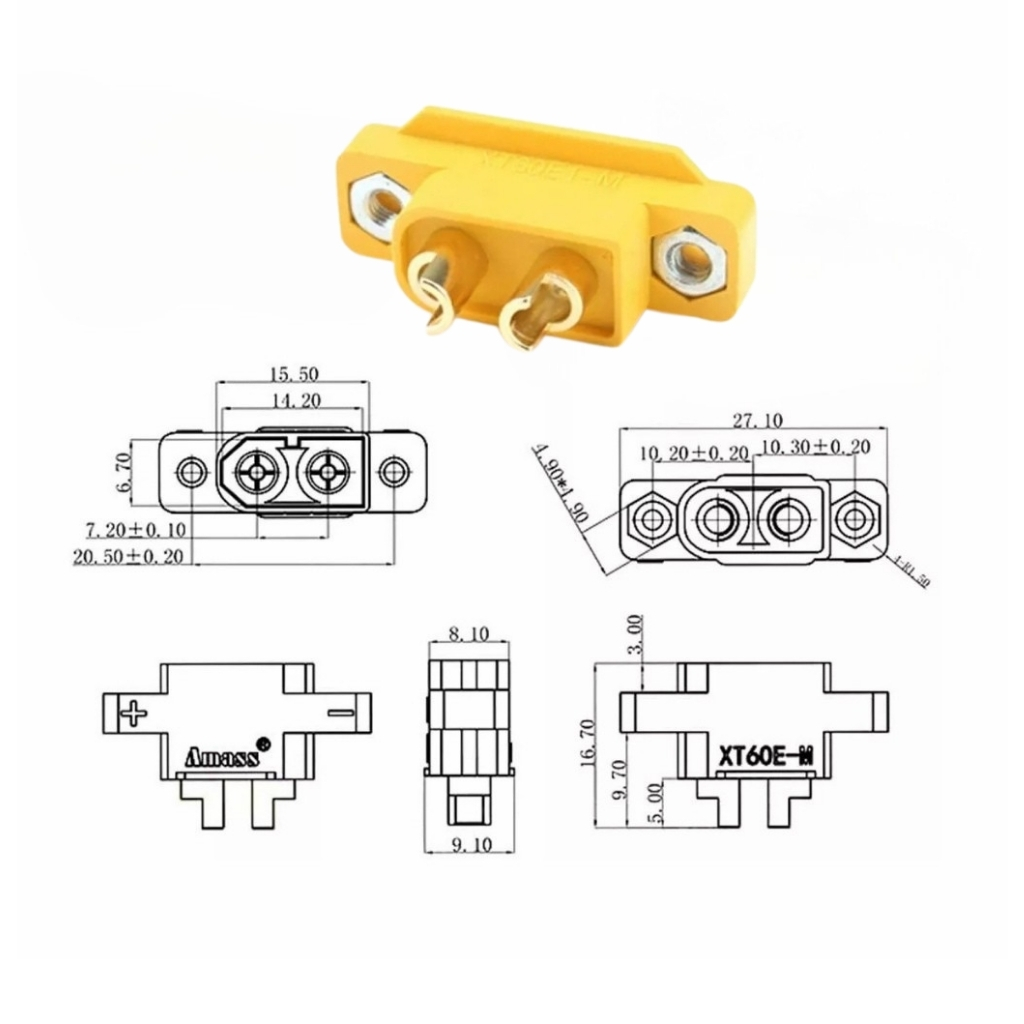

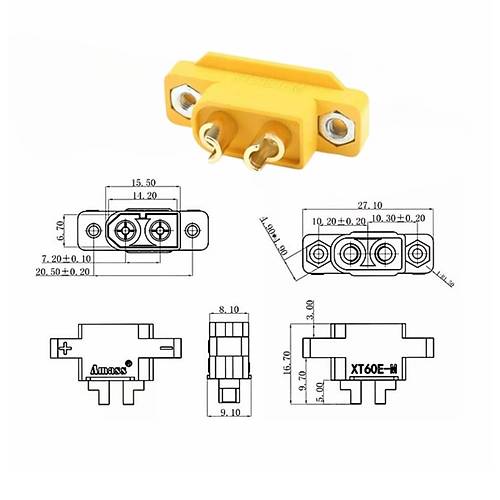

Teknik Özellikler
Amass XT60E-M Panel Tipi Erkek Konnektör - XT60'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Amass
- Model: XT60E-M
- Tip: Panel tipi erkek konnektör
- Uyumluluk: Standart XT60 dişi konnektörler
- Maksimum Akım Kapasitesi: 60A sürekli (anlık 90A)
- Maksimum Voltaj: 500V DC
- Malzeme: Yüksek sıcaklık dayanımlı naylon PA66
- Kontak Malzemesi: Altın kaplı bakır alaşım
- Çalışma Sıcaklığı: -20°C ile +120°C arası
- Kontak Direnci: <0.2mΩ
- İzolasyon Direnci: >100MΩ (500V DC'de)
- Renk: Sarı (pozitif/negatif polarite işaretli)
- Montaj Deliği Çapı: 21.5mm
- Montaj Şekli: Panel kesiti ile geçmeli (vidalama gerektirmez)
- Kablo Bağlantı Tipi: Lehimli bağlantı
- Uyumlu Kablo Kesiti: 12-8 AWG (3.31-8.37mm²)
- Takma/Çıkarma Direnci: 3-8N
- Kullanım Ömrü: >500 takma/çıkarma döngüsü
Kullanım Alanları
Amass XT60E-M Panel Tipi Erkek Konnektör - XT60'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
RC Araçlar ve Drone'lar
- Batarya şarj istasyonları
- RC araç güç dağıtım kutuları
- Drone şarj üniteleri
- Model uçak/tekne güç bağlantı panelleri
- Yarışma drone'ları için hızlı batarya değişim sistemleri
Güç Kaynakları ve Enerji Sistemleri
- Laboratuvar güç kaynağı giriş/çıkış panelleri
- Solar enerji sistem bağlantıları
- Akü şarj sistemleri
- Taşınabilir güç istasyonları
- Enerji dağıtım panelleri
Endüstriyel ve Hobi Uygulamaları
- Robotik projeler
- Elektrikli araç batarya bağlantıları
- DIY güç dağıtım sistemleri
- Maker projeleri
- Elektrikli el aletleri ve taşınabilir cihazlar
- Küçük ölçekli DC güç dağıtım panelleri
Avantajlar ve Özellikler
Amass XT60E-M Panel Tipi Erkek Konnektör - XT60'ın sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 60A sürekli akım taşıma kapasitesi
- Panel Montaj Tasarımı: Sabit uygulamalar için ideal çözüm
- Kolay Montaj: Vidasız, geçmeli panel montaj sistemi
- Düşük Kontak Direnci: Minimum ısınma ve enerji kaybı
- Polarite Koruması: Yanlış bağlantıyı önleyen tasarım
- Yüksek Sıcaklık Dayanımı: 120°C'ye kadar güvenli çalışma
- Sağlam Yapı: Darbelere ve titreşimlere dayanıklı
- Altın Kaplama Kontaklar: Korozyona dayanıklı güvenilir bağlantı
- Endüstri Standardı: Yaygın kullanılan XT60 sistemi ile uyumluluk
- Uzun Kullanım Ömrü: 500+ takma/çıkarma döngüsü dayanımı
Montaj ve Kullanım
Amass XT60E-M Panel Tipi Erkek Konnektör - XT60'ın montajı ve kullanımı hakkında bilgiler.
İpucu: Lehim yaparken doğru polarite bağlantısına dikkat edin. Erkek konnektörün (+) ve (-) işaretleri panelin dış yüzünden görünmelidir.
Panel montaj adımları:
- Montaj yapılacak panele 21.5mm çapında delik açın
- Konnektörün arka tarafını panel deliğinden geçirin
- Ön taraftaki flanşın panele tam oturduğundan emin olun
- Konnektörün arkasındaki klipslerin panel kesitine kilitlenmesini sağlayın
- Montaj sonrası konnektörün sağlam bir şekilde oturduğunu kontrol edin
Kablo bağlantısı:
- Bağlanacak kabloların ucunu yaklaşık 5-7mm soyun
- Soyulan kablo uçlarını lehim ile kaplayın (kalaylama)
- Konnektör kontaklarını ısıtın ve kablo uçlarını lehimleyin
- Lehim bağlantılarının soğumasını bekleyin
- Kısa devre olmaması için lehim bağlantılarını kontrol edin
- Gerekirse bağlantıları ısı ile daralan makaron ile izole edin
Kullanım uyarıları:
- Polarite işaretlerine dikkat ederek bağlantı yapın (+ kırmızı, - siyah)
- Maksimum akım değerini aşmayın
- Sık sık takma/çıkarma yapılan uygulamalarda kontakları düzenli olarak kontrol edin
- Nemli ortamlarda kullanımda ek izolasyon sağlayın
- Yüksek titreşimli uygulamalarda bağlantının sağlamlığını düzenli kontrol edin
Sorun Giderme ve İpuçları
Amass XT60E-M Panel Tipi Erkek Konnektör - XT60 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Panel Montajı: Montaj deliğinin ölçülerini kontrol edin, delik çapı 21.5mm olmalıdır.
- Zor Takılıp Çıkarma: Kontakları temizleyin, kontak yağı kullanmayı değerlendirin.
- Isınma Sorunu: Lehim bağlantılarını kontrol edin, kablo kesitinin yeterli olduğundan emin olun.
- Kötü Elektrik İletimi: Kontakları oksitlenmeye karşı temizleyin, bağlantıları yenileyin.
- Kırılma/Çatlama: Aşırı kuvvet uygulamaktan kaçının, montaj sırasında dikkatli olun.
Verimli Kullanım İpuçları
- Daha iyi akım taşıma kapasitesi için kaliteli, kalın kesitli silikon kablolar kullanın
- Lehim öncesi kablo uçlarını iyi temizleyin ve kalaylayın
- Yüksek akım uygulamalarında bağlantıları düzenli kontrol edin
- Dış mekan kullanımlarında nem ve suya karşı ek koruma sağlayın
- Panel montajında flanş kısmının tamamen oturduğundan emin olun
- Konnektörleri takarken ve çıkarırken kablolardan değil, gövdeden tutun
- Düzenli olarak kontakları temizleyerek iletkenliği maksimumda tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli konnektör ve bağlantı elemanları ile projelerinizde güvenilir bağlantılar kurun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve konnektörler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gereken tüm elektronik parçalar tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
XT60E-M ve XT60E-F konnektörleri arasındaki fark nedir?
XT60E-M erkek, XT60E-F dişi konnektördür. Erkek konnektörde pinler dışarı çıkıntılıdır, dişi konnektörde ise içeri girintilidir.
Bu konnektör için uygun panel kalınlığı nedir?
0.8mm - 3mm arası panel kalınlıkları için uygundur. Çok kalın panellerde klipsler tam olarak kilitlenmeyebilir.
Panele montaj için özel bir alet gerekiyor mu?
Hayır, özel alet gerekmez. 21.5mm çapında delik açtıktan sonra konnektör elle bastırılarak monte edilebilir.
XT60E-M konnektörü kaç amper akım taşıyabilir?
60A sürekli, kısa süreli olarak 90A akım taşıyabilir. Yeterli soğutma ve uygun kablo kesiti kullanılmalıdır.
Su geçirmez midir?
Hayır, standart olarak su geçirmez değildir. Dış mekan kullanımında silikon conta ve yalıtım malzemeleriyle desteklenmelidir.
Hangi tip kablo kullanmalıyım?
12-8 AWG (3.31-8.37mm²) silikon kablolar önerilir. Yüksek akım uygulamaları için kalın kesitli, çok telli esnek kablolar tercih edilmelidir.
Montaj deliği çapı tam olarak ne olmalıdır?
21.5mm çapında delik gereklidir. 21mm çok küçük, 22mm çok büyük olabilir ve montaj stabilitesini etkileyebilir.
Takılıp çıkarılma ömrü ne kadardır?
500+ takma/çıkarma döngüsü dayanımına sahiptir. Uygun kullanımda bu sayı daha da artabilir.
