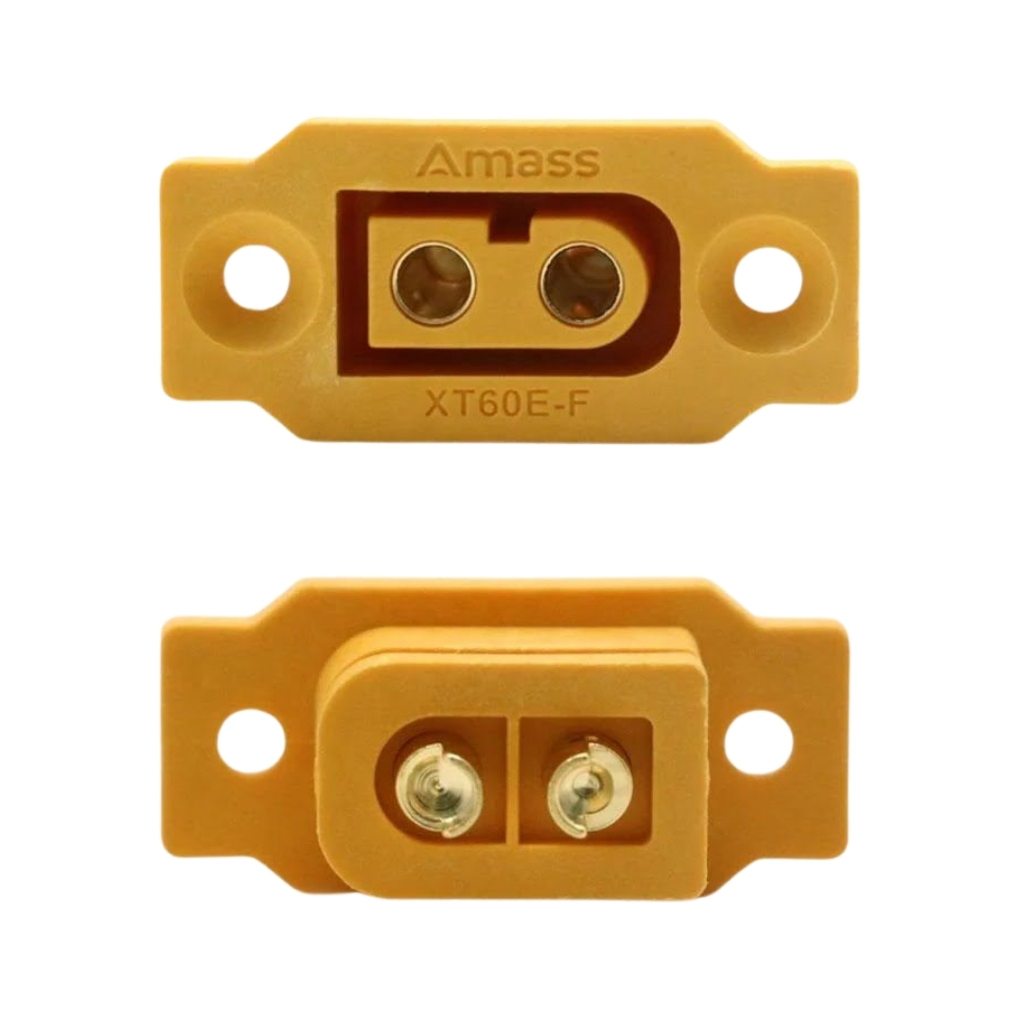

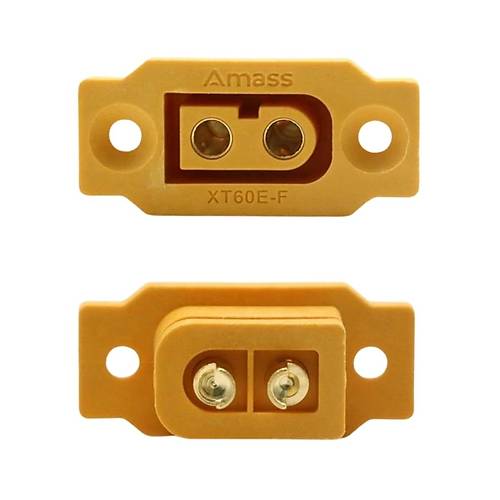

Amass XT60E-F Panel Tipi Dişi Konnektör - XT60
Amass XT60E-F Panel Tipi Dişi Konnektör, yüksek akım uygulamaları için tasarlanmış dayanıklı bir panel tipi bağlantı elemanıdır. Standart XT60 erkek konnektörlere uyumlu olan bu dişi konnektör, panel veya kutu yüzeyine monte edilebilir yapısıyla sabit güç bağlantıları için ideal bir çözüm sunar.
Yüksek akım taşıma kapasitesi ve güvenilir bağlantı özellikleri ile RC (uzaktan kumandalı) araçlar, drone'lar, güç kaynakları ve akü şarj sistemleri gibi uygulamalarda yaygın olarak kullanılan bu ürün, elektronik komponentler arasında tercih edilen bir güç bağlantı elemanıdır.
Kaliteli malzeme yapısı, düşük temas direnci ve kolay montaj özellikleri ile öne çıkan bu konnektör, projelerinizde güvenilir ve dayanıklı güç bağlantıları yapmanızı sağlar.
Teknik Özellikler
Amass XT60E-F Panel Tipi Dişi Konnektör - XT60'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Amass
- Model: XT60E-F
- Tip: Panel tipi dişi konnektör
- Uyumluluk: Standart XT60 erkek konnektörler
- Maksimum Akım Kapasitesi: 60A sürekli (anlık 90A)
- Maksimum Voltaj: 500V DC
- Malzeme: Yüksek sıcaklık dayanımlı naylon PA66
- Kontak Malzemesi: Altın kaplı bakır alaşım
- Çalışma Sıcaklığı: -20°C ile +120°C arası
- Kontak Direnci: <0.2mΩ
- İzolasyon Direnci: >100MΩ (500V DC'de)
- Renk: Sarı (pozitif/negatif polarite işaretli)
- Montaj Deliği Çapı: 21.5mm
- Montaj Şekli: Panel kesiti ile geçmeli (vidalama gerektirmez)
- Kablo Bağlantı Tipi: Lehimli bağlantı
- Uyumlu Kablo Kesiti: 12-8 AWG (3.31-8.37mm²)
- Takma/Çıkarma Direnci: 3-8N
- Kullanım Ömrü: >500 takma/çıkarma döngüsü
Kullanım Alanları
Amass XT60E-F Panel Tipi Dişi Konnektör - XT60'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
RC Araçlar ve Drone'lar
- Drone batarya bağlantı panelleri
- RC araç batarya kutuları
- Model uçak/tekne güç sistemleri
- Yarış drone'ları için hızlı batarya değişim sistemleri
- RC araç şarj istasyonları
Güç Kaynakları ve Enerji Sistemleri
- Laboratuvar güç kaynağı çıkışları
- Solar enerji sistem bağlantıları
- Akü şarj istasyonları
- Batarya dağıtım kutuları
- Mobil güç sistemleri
Endüstriyel ve Hobi Uygulamaları
- Robotik projeler
- Elektrikli kaykay/bisiklet batarya bağlantıları
- DIY güç dağıtım sistemleri
- Maker projeleri
- Elektrikli el aletleri ve taşınabilir cihazlar
- Küçük ölçekli DC güç dağıtım panelleri
Avantajlar ve Özellikler
Amass XT60E-F Panel Tipi Dişi Konnektör - XT60'ın sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 60A sürekli akım taşıma kapasitesi
- Panel Montaj Tasarımı: Sabit uygulamalar için ideal çözüm
- Kolay Montaj: Vidasız, geçmeli panel montaj sistemi
- Düşük Kontak Direnci: Minimum ısınma ve enerji kaybı
- Polarite Koruması: Yanlış bağlantıyı önleyen tasarım
- Yüksek Sıcaklık Dayanımı: 120°C'ye kadar güvenli çalışma
- Sağlam Yapı: Darbelere ve titreşimlere dayanıklı
- Altın Kaplama Kontaklar: Korozyona dayanıklı güvenilir bağlantı
- Endüstri Standardı: Yaygın kullanılan XT60 sistemi ile uyumluluk
- Uzun Kullanım Ömrü: 500+ takma/çıkarma döngüsü dayanımı
Montaj ve Kullanım
Amass XT60E-F Panel Tipi Dişi Konnektör - XT60'ın montajı ve kullanımı hakkında bilgiler.
İpucu: Lehim yaparken kontakları aşırı ısıtmamaya dikkat edin. İlk önce kabloları kalaylayıp sonra kontakları lehimleyin.
Panel montaj adımları:
- Montaj yapılacak panele 21.5mm çapında delik açın
- Konnektörün arka tarafını panel deliğinden geçirin
- Ön taraftaki flanşın panele tam oturduğundan emin olun
- Konnektörün arkasındaki klipslerin panel kesitine kilitlenmesini sağlayın
- Montaj sonrası konnektörün sağlam bir şekilde oturduğunu kontrol edin
Kablo bağlantısı:
- Bağlanacak kabloların ucunu yaklaşık 5-7mm soyun
- Soyulan kablo uçlarını lehim ile kaplayın (kalaylama)
- Konnektör kontaklarını ısıtın ve kablo uçlarını lehimleyin
- Lehim bağlantılarının soğumasını bekleyin
- Kısa devre olmaması için lehim bağlantılarını kontrol edin
- Gerekirse bağlantıları ısı ile daralan makaron ile izole edin
Kullanım uyarıları:
- Polarite işaretlerine dikkat ederek bağlantı yapın (+ kırmızı, - siyah)
- Maksimum akım değerini aşmayın
- Sık sık takma/çıkarma yapılan uygulamalarda kontakları düzenli olarak kontrol edin
- Nemli ortamlarda kullanımda ek izolasyon sağlayın
- Yüksek titreşimli uygulamalarda bağlantının sağlamlığını düzenli kontrol edin
Sorun Giderme ve İpuçları
Amass XT60E-F Panel Tipi Dişi Konnektör - XT60 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Panel Montajı: Montaj deliğinin ölçülerini kontrol edin, delik çapı 21.5mm olmalıdır.
- Zor Takılıp Çıkarma: Kontakları temizleyin, kontak yağı kullanmayı değerlendirin.
- Isınma Sorunu: Lehim bağlantılarını kontrol edin, kablo kesitinin yeterli olduğundan emin olun.
- Kötü Elektrik İletimi: Kontakları oksitlenmeye karşı temizleyin, bağlantıları yenileyin.
- Kırılma/Çatlama: Aşırı kuvvet uygulamaktan kaçının, montaj sırasında dikkatli olun.
Verimli Kullanım İpuçları
- Daha iyi akım taşıma kapasitesi için kaliteli, kalın kesitli silikon kablolar kullanın
- Lehim öncesi kablo uçlarını iyi temizleyin ve kalaylayın
- Yüksek akım uygulamalarında bağlantıları düzenli kontrol edin
- Dış mekan kullanımlarında nem ve suya karşı ek koruma sağlayın
- Panel montajında flanş kısmının tamamen oturduğundan emin olun
- Konnektörleri takarken ve çıkarırken kablolardan değil, gövdeden tutun
- Düzenli olarak kontakları temizleyerek iletkenliği maksimumda tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli konnektör ve bağlantı elemanları ile projelerinizde güvenilir bağlantılar kurun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve konnektörler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gereken tüm elektronik parçalar tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
XT60E-F konnektörün normal XT60 konnektörden farkı nedir?
XT60E-F panel montaj için tasarlanmıştır, standart XT60'ın aksine kablo ucuna değil, doğrudan panele monte edilir.
Panel kalınlığı ne kadar olmalıdır?
0.8mm - 3mm arası panel kalınlıklarına uyumludur. Çok kalın panellerde klipsler tam olarak kilitlenmeyebilir.
Bu konnektör için ne tür kablo kullanmalıyım?
12-8 AWG (3.31-8.37mm²) silikon kablolar önerilir. Yüksek akım uygulamaları için kalın kesitli, çok telli esnek kablolar tercih edilmelidir.
Su geçirmez midir?
Hayır, standart olarak su geçirmez değildir. Dış mekan kullanımında silikon conta ve yalıtım malzemeleriyle desteklenmelidir.
Hangi kalınlıkta panel için uygundur?
0.8mm - 3mm kalınlığındaki paneller için idealdir. İnce metaller, plastik ve fiber panellere monte edilebilir.
Maksimum kaç volt uygulanabilir?
500V DC'ye kadar güvenli çalışma sağlar. Çoğu RC ve hobi uygulaması için gereken voltaj değerlerinin üzerinde bir değerdir.
XT60E-F ile XT60 erkek konnektör tam uyumlu mudur?
Evet, standart XT60 erkek konnektörlerle %100 uyumludur. Elektriksel ve mekanik olarak tam uyumlu çalışır.
XT60 konnektörler hangi renkle kodlanmıştır?
Sarı renktedir ve üzerinde polarite işaretleri (+/-) bulunur. Pozitif terminal kırmızı, negatif terminal siyah kablo ile bağlanmalıdır.
