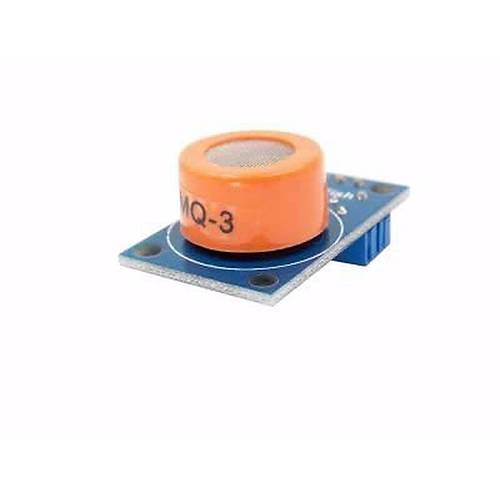

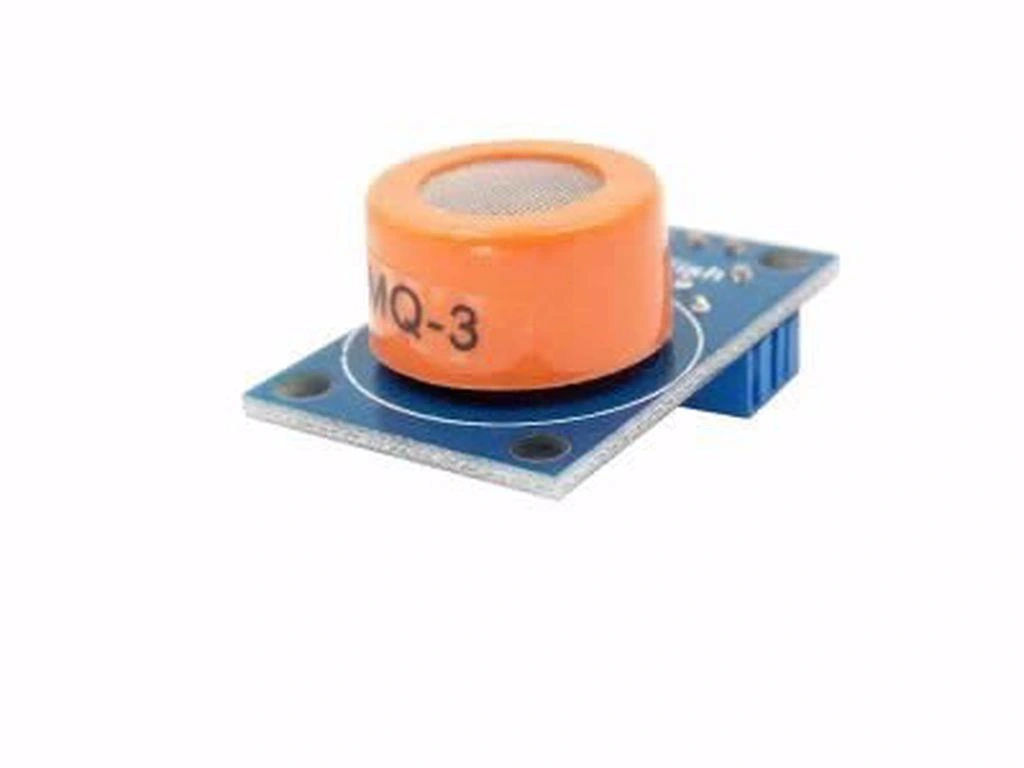

MQ-3 Alkol Gaz Sensör Kartı, havadaki alkol buharı konsantrasyonunu hassas bir şekilde tespit edebilen, yüksek duyarlılığa sahip bir sensör modülüdür. Alkol içeren içeceklerde ve nefesteki etanol seviyesini ölçmek için ideal bir çözüm sunar.

Hem analog hem de dijital çıkış sağlayan bu modül, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. Üzerindeki potansiyometre sayesinde hassasiyet eşiği ayarlanabilir, böylece farklı konsantrasyon seviyelerine göre uyarlamak mümkündür.

MQ-3 sensörü, 0.05mg/L - 10mg/L aralığında alkol konsantrasyonlarını algılayabilir. Sensörün çalışması için gereken ısıtıcı devresi kart üzerinde entegre edilmiştir ve hızlı tepki süresi sunar.

Alkol ölçüm cihazları, güvenlik sistemleri, trafik güvenliği kontrolleri ve endüstriyel alkol tespit uygulamaları için uygundur. Modüller kategorimizde bulunan bu sensör kartı, gaz dedektörü projeleriniz için mükemmel bir seçimdir.

Teknik Özellikler

MQ-3 Alkol Gaz Sensör Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: MQ-3 Alkol Gaz Sensörü
• Ölçüm Aralığı: 0.05mg/L - 10mg/L alkol konsantrasyonu
• Hassasiyet: Yüksek hassasiyet (etanole karşı)
• Çıkış Tipleri: Analog ve Dijital çıkış
• Çalışma Gerilimi: 5V DC
• Isıtıcı Voltajı: 5V DC
• Isıtıcı Akımı: Yaklaşık 150mA
• Dijital Çıkış: TTL seviyesinde, ayarlanabilir eşik değeri
• Analog Çıkış: 0-5V (gaz konsantrasyonuna bağlı)
• Hassasiyet Ayarı: Potansiyometre ile
• Gösterge LED'i: Gaz algılandığında yanan kırmızı LED
• Isınma Süresi: 20-30 saniye
• Tepki Süresi: < 10 saniye
• Kurtulma Süresi: < 30 saniye
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Çalışma Nemi: < %95 RH
• Kart Boyutları: 32mm x 22mm x 27mm
• Bağlantı Pinleri:
  • VCC: 5V besleme girişi
  • GND: Toprak
  • DO: Dijital çıkış (yüksek/düşük)
  • AO: Analog çıkış (0-5V)

Bağlantı ve Kullanım

MQ-3 Alkol Gaz Sensör Kartının bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Arduino Bağlantısı:

• VCC → Arduino 5V
• GND → Arduino GND
• DO → Arduino herhangi bir dijital pin (örneğin D2)
• AO → Arduino herhangi bir analog pin (örneğin A0)

Arduino Kod Örneği:

/*
 * MQ-3 Alkol Sensörü Örnek Kodu
 * Bu kod, MQ-3 sensöründen analog ve dijital okumaları yapar.
 */

// Pin tanımlamaları
const int MQ3_ANALOG_PIN = A0;
const int MQ3_DIGITAL_PIN = 2;

// Değişkenler
int alcoholValue;
bool alcoholDetected;

void setup() {
  // Seri port başlatma
  Serial.begin(9600);
  Serial.println("MQ-3 Alkol Sensörü Test");

  // Pin modlarını ayarlama
  pinMode(MQ3_DIGITAL_PIN, INPUT);

  // Sensörün ısınması için bekleme
  Serial.println("Sensör ısınıyor...");
  delay(20000);  // 20 saniye ısınma süresi
  Serial.println("Sensör hazır!");
}

void loop() {
  // Analog değeri oku (0-1023 arası)
  alcoholValue = analogRead(MQ3_ANALOG_PIN);

  // Dijital değeri oku (HIGH veya LOW)
  alcoholDetected = digitalRead(MQ3_DIGITAL_PIN);

  // Analog değeri yazdır
  Serial.print("Alkol Seviyesi (Analog): ");
  Serial.print(alcoholValue);

  // Yaklaşık ppm değeri hesapla (kaba tahmin)
  // Not: Doğru ppm değeri için kalibrasyon gereklidir
  float ppm = alcoholValue * (5.0 / 1023.0);
  Serial.print(" (Yaklaşık Voltaj: ");
  Serial.print(ppm);
  Serial.println("V)");

  // Dijital değeri yazdır
  if(alcoholDetected == LOW) {
    Serial.println("Alkol Tespit Edildi! (Dijital PIN: LOW)");
  } else {
    Serial.println("Alkol Tespit Edilmedi (Dijital PIN: HIGH)");
  }

  delay(1000);  // 1 saniye aralıklarla okuma
}

Sensör Kalibrasyonu:

• Hassas ölçüm için sensörün kalibre edilmesi gerekir
• Kalibrasyon adımları:
  1. Sensörü temiz havada en az 24 saat çalıştırın (ilk ısınma)
  2. Temiz hava değerini (R0) kaydedin
  3. Bilinen alkol konsantrasyonlarında ölçümler yapın
  4. Rs/R0 oranına göre kalibrasyon eğrisi oluşturun
• Dijital eşik ayarı için potansiyometreyi istenen hassasiyete ayarlayın
• Doğru sonuçlar için ortam sıcaklığı ve nem değerlerini göz önünde bulundurun

Sensör Yerleşimi ve Kullanım Önerileri:

• Sensörü iyi havalandırılan bir yere yerleştirin
• Direk sıvı temasından kaçının, sensör sadece gazları algılar
• Silikon gazlar, sülfürler ve yüksek nemli ortamlar sensöre zarar verebilir
• Nefes alkol testi için kişinin doğrudan sensöre üflemesini sağlayın
• Ortamdaki diğer gazlar (örn. parfüm, temizlik ürünleri) yanlış okumalara sebep olabilir
• Uzun süre kullanılmayacaksa sensörün enerjisini kesin

Uygulama Alanları

MQ-3 Alkol Gaz Sensör Kartının kullanılabileceği çeşitli uygulama alanları.

Güvenlik ve Trafik Uygulamaları

• DIY Alkolmetre (nefes testi cihazları)
• Araç kontrol sistemleri (alkollü sürüş önleme)
• İş güvenliği uygulamaları
• Fabrika güvenlik sistemleri

Endüstriyel Uygulamalar

• Alkol üretim tesisleri gaz kaçağı tespiti
• Fermantasyon süreçlerinin izlenmesi
• İlaç ve kimya endüstrisinde kalite kontrol
• Çözücü ve yakıt buharı tespiti

Eğitim ve Hobi Projeleri

• Bilimsel deney kitleri
• Gaz dedektörü projeleri
• STEM eğitim uygulamaları
• Çevre gözlem istasyonları

Akıllı Ev Uygulamaları

• Alkol bazlı yangın/patlama önleme sistemleri
• Akıllı havalandırma kontrol sistemleri
• İçecek kalite kontrol uygulamaları
• IoT tabanlı gaz izleme sistemleri

Proje Örnekleri

MQ-3 Alkol Gaz Sensör Kartı kullanılarak yapılabilecek proje örnekleri.

• Taşınabilir Alkolmetre

• Akıllı Alkol Güvenlik Kilidi

• IoT Tabanlı Alkol Seviyesi İzleme Sistemi

Sorun Giderme ve İpuçları

MQ-3 Alkol Gaz Sensör Kartı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: MQ sensörleri ilk çalıştırmada yeterli ısınma süresi gerektirir. En az 20-30 saniye bekleyin, ideal olarak ilk kullanımda 24 saat çalıştırın. Güç bağlantılarını kontrol edin, sensör 5V ve yeterli akım almalıdır. Bağlantı pinlerinin doğru takıldığından emin olun. Potansiyometre ayarını kontrol edin, eşik değeri çok yüksek olabilir. Sensör yüzeyinde kirlenme olup olmadığını kontrol edin.
• Yanlış veya Kararsız Okumalar: Çevre koşulları ölçümü etkileyebilir. Ortamdaki diğer uçucu gazlar (parfüm, temizlik ürünleri) sensörü etkileyebilir. Nem ve sıcaklık değişimleri de okuma değerlerini değiştirebilir. Doğru ölçüm için sensörü kalibre edin. Analog değerlerde gürültüyü azaltmak için ortalama alma tekniği kullanın. Sensör eski ise hassasiyeti düşmüş olabilir. Farklı alkol türleri farklı tepkiler verebilir, etanol için kalibre edin.
• LED Sürekli Yanıyor/Yanmıyor: Dijital çıkış eşiği yanlış ayarlanmış olabilir. Potansiyometreyi saat yönünde çevirerek hassasiyeti azaltın veya saat yönünün tersine çevirerek hassasiyeti artırın. Temiz havada LED yanmamalıdır. Ortamda sürekli alkol buharı veya benzer gazlar olabilir, ortamı havalandırın. LED bağlantısında sorun olabilir, lehimleri kontrol edin.
• Düşük Hassasiyet veya Yavaş Tepki: Sensör eskimiş veya zarar görmüş olabilir. MQ sensörleri genellikle 1-2 yıl ömre sahiptir. Sensör yüzeyindeki koruyucu ızgarada toz birikmiş olabilir, hafifçe temizleyin. Yanlış kalibrasyon yapılmış olabilir, sensörü yeniden kalibre edin. Yetersiz hava akışı tepkiyi yavaşlatabilir, sensörün etrafında iyi havalandırma olduğundan emin olun.
• Yüksek Güç Tüketimi: MQ sensörleri ısıtıcı elemanı nedeniyle yüksek güç tüketir (yaklaşık 150mA). Pil ile çalışan projelerde pil ömrü kısa olabilir. Sensörü sürekli açık tutmak yerine, periyodik olarak açıp kapatın. Ultrasonik sensör gibi düşük güçlü bir tetikleyici sensör kullanarak MQ sensörünü sadece gerektiğinde aktif hale getirin. Daha büyük kapasiteli pil veya harici güç kaynağı kullanın.

Performans İpuçları

• Doğru ölçümler için sensörü düzenli olarak temiz havada kalibre edin
• Birden fazla örnek alarak ortalama değer hesaplayın
• Yüksek hassasiyet için sensörü metal kafes içine yerleştirin
• Sıcaklık ve nem değişimlerini kompanze eden yazılım geliştirin
• Ölçüm yapmadan önce ortamın iyi havalandırıldığından emin olun
• Nefes testi için uygun bir huni veya tüp tasarlayarak odaklanmış örnekleme yapın
