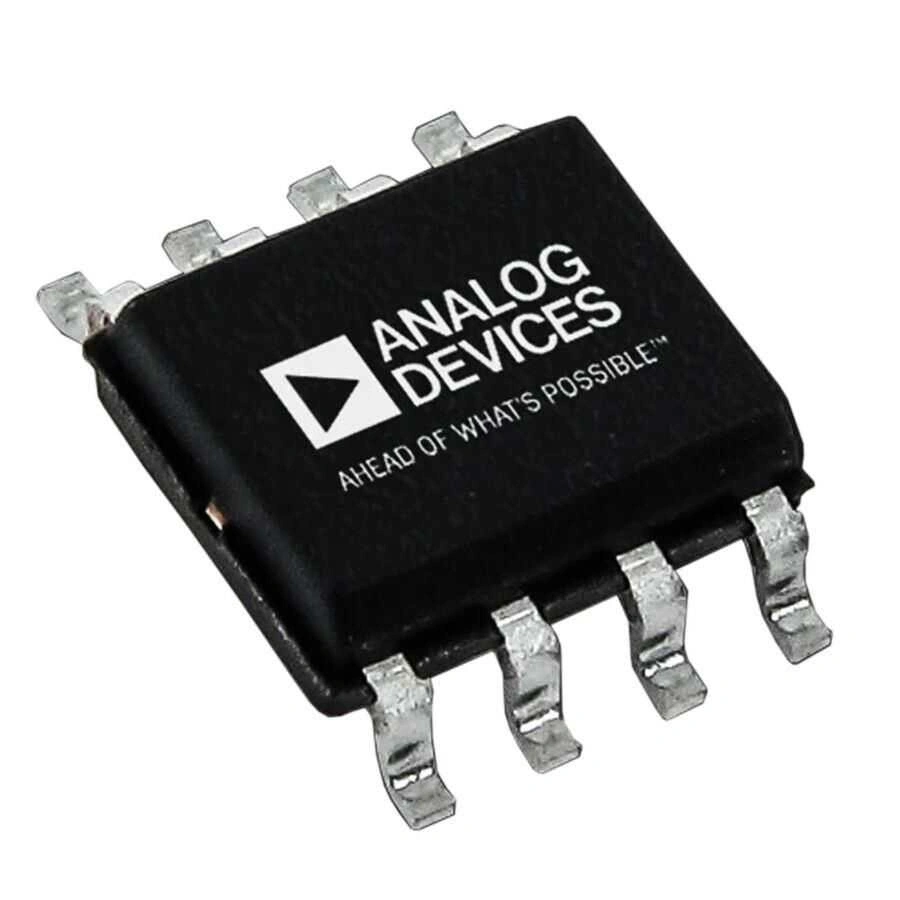

ADM485ARZ SOIC-8 Smd RS Seri Protokol Entegresi

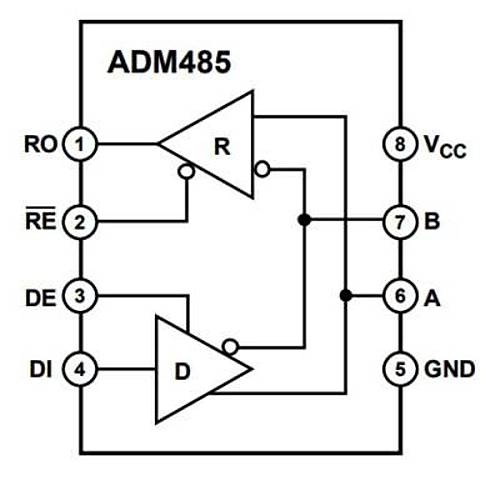

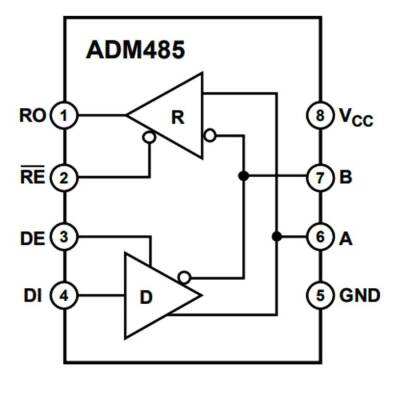

ADM485, çok noktalı veri yolu iletim hatlarında yüksek hızlı çift yönlü veri iletişimi için uygun bir diferansiyel hat alıcı-vericisidir. Dengeli veri iletimi için tasarlanmıştır ve EIA standartları RS-485 ve RS-422 ile uyumludur. Parça, bir diferansiyel hat sürücüsü ve bir diferansiyel hat alıcısı içerir. Hem sürücü hem de alıcı bağımsız olarak etkinleştirilebilir. Devre dışı bırakıldığında, çıkışlar üç durumludur.
ADM485, tek bir 5 V güç kaynağından çalışır. Veri yolu çekişmesi veya çıkış kısa devresinden kaynaklanan aşırı güç kaybı, bir termal kapatma devresi ile önlenir. Arıza koşulları sırasında dahili sürücü devresinde önemli bir sıcaklık artışı algılanırsa, bu özellik sürücü çıkışını yüksek empedans durumuna zorlar.
Kullanım Alanları
- Düşük güçlü RS-485 sistemleri
- DTE/DCE arayüzü
- Paket değiştirme
- Yerel alan ağları (LNA'lar)
- veri konsantrasyonu
- Veri çoklayıcılar
- Entegre hizmetler dijital ağı (ISDN)
| Ürün Kodu | ADM485ARZ |
| Giriş Voltajı | 4.75V - 5.25V |
| Besleme Akımı (Max) | 2.2mA |
| Veri Hızı | 5Mbps |
| Protokol | RS-485 |
| Pin Sayısı | 8 Pin |

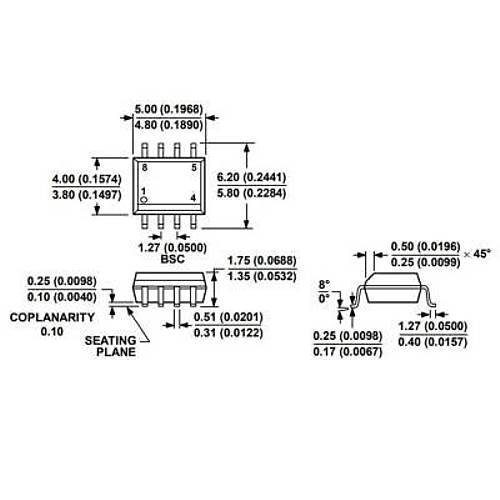

| Paket Tipi | SOIC-8 |
