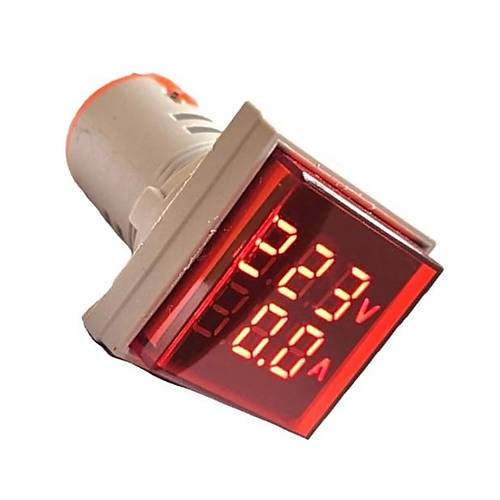

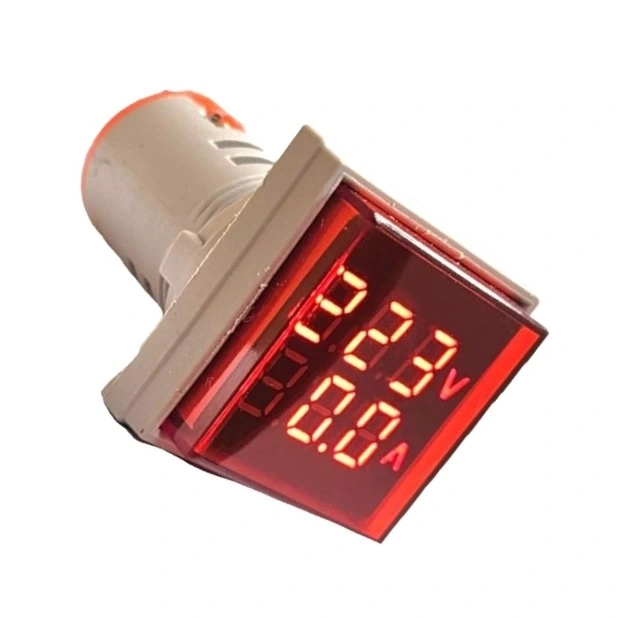

AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı
AD22-22VAS 22mm Dijital Volt-Ampermetre, kompakt bir gövdede gerilim ve akım ölçümü yapabilen çok fonksiyonlu bir ölçü aletidir. Kare formatta 22mm montaj ölçüsüne sahip olan bu dijital panel göstergesi, parlak kırmızı LED ekranı sayesinde karanlık ortamlarda bile kolay okunabilme özelliği sunar.
AC veya DC sistem gerilimlerini ve akımlarını tek bir cihazda ölçebilen bu ekonomik çözüm, endüstriyel kontrol panelleri, güç kaynakları, elektrik dağıtım sistemleri ve Arduino projeleri gibi birçok uygulamada kolaylıkla kullanılabilir. Standart 22mm yuvarlak deliğe monte edilebilen özel tasarımı sayesinde panolara kolay entegrasyon sağlar.
Geniş ölçüm aralığı ve yüksek doğruluk oranı ile profesyonel uygulamalarda güvenilir sonuçlar veren bu volt-ampermetre, dahili şönt dirençleriyle yüksek akım ölçümlerine olanak tanır. Ayrıca arka bağlantı terminallerinin vidalı yapısı, titreşimli ortamlarda bile güvenli elektrik bağlantısı sağlar.
Teknik Özellikler
AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: AD22-22VAS
- Ekran Tipi: 7 Segment LED, Kırmızı
- Montaj Çapı: 22mm (Standart)

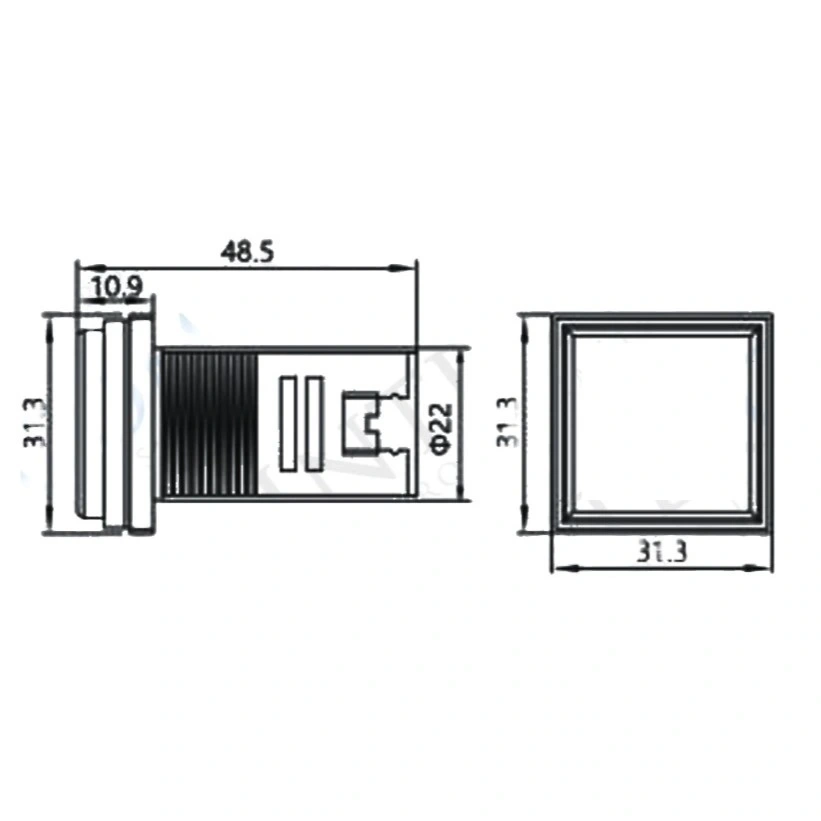

- Ön Panel Boyutu: 30 x 30mm (Kare)
- Toplam Derinlik: 50mm (yaklaşık)
- Voltaj Ölçüm Aralığı: 60.0-500.0V AC/DC
- Akım Ölçüm Aralığı: 0.0-100.0A AC/DC (harici şönt ile)
- Ölçüm Doğruluğu: ±(1% + 2 dijit)
- Çözünürlük: 0.1V / 0.1A
- Örnekleme Hızı: 2-3 örnekleme/saniye
- Besleme Gerilimi: 80-300V AC/DC (ölçülen hat üzerinden)
- Güç Tüketimi: <2W
- İzolasyon Direnci: >100MΩ
- Dielektrik Dayanımı: 2kV / 1 dakika
- Çalışma Sıcaklığı: -10°C ile +50°C arası
- Depolama Sıcaklığı: -20°C ile +70°C arası
- Bağlantı Terminalleri: Vidalı Klemens (Maksimum 2.5mm² kablo)
- Ekran Sayısı: 2 adet 3 haneli ekran (Volt ve Amper için ayrı)
- Koruma Derecesi: IP40 (Ön Panel), IP20 (Terminaller)
- Montaj Tipi: Panel Montaj
- Koruma Özellikleri: Aşırı akım, aşırı gerilim koruması
- Akım Ölçüm Yöntemi: Dışarıdan bağlanan şönt ile
- Çalışma Nem Aralığı: ≤85% RH (yoğuşmasız)
- Ağırlık: Yaklaşık 60g
- Standartlar: CE uyumlu
Kullanım Alanları
AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Uygulamalar
- Kontrol panelleri
- Elektrik dağıtım panoları
- Motor kontrol merkezleri
- Makine kontrol sistemleri
- Üretim hatları
Laboratuvar ve Test Uygulamaları
- Güç kaynağı test ekipmanları
- Elektronik test düzenekleri
- Eğitim laboratuvarları
- Kalite kontrol sistemleri
- Araştırma ve geliştirme projeleri
Özel Projeler ve Hobiler
- Güneş enerjisi sistemleri
- Şarj istasyonları
- DIY güç kaynakları
- Akü şarj monitörleri
- Arduino tabanlı enerji izleme projeleri
Avantajlar ve Özellikler
AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı'nın sağladığı avantajlar ve çözümler.
- Kompakt Tasarım: 22mm standart delik çapına kolay montaj
- Çift Parametre Ölçümü: Gerilim ve akımı aynı anda görüntüleme
- Parlak LED Ekran: Uzaktan ve karanlıkta kolay okuma
- Geniş Ölçüm Aralığı: 500V'a kadar gerilim, 100A'e kadar akım ölçümü
- Çoklu Sistem Uyumluluğu: AC ve DC sistemlerde çalışabilme
- Kolay Kurulum: Arkadan sıkıştırmalı montaj mekanizması
- Güvenilir Bağlantı: Vidalı terminal blokları
- Düşük Güç Tüketimi: 2W'dan az enerji gereksinimi
- Yüksek İzolasyon: Güvenli ölçüm için elektriksel izolasyon
- Ekonomik Çözüm: İki ayrı ölçü aleti maliyetinden tasarruf
Montaj ve Bağlantı
AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı'nın montaj ve bağlantısı hakkında bilgiler.
İpucu: Şönt direnci bağlantılarını ısınmayı önlemek için kalın kablo ile yapın.
Panel Montaj Adımları:
- Hazırlık:
- Panelde 22mm çapında yuvarlak delik açın
- Aletin sığacağı yeterli derinlik olduğundan emin olun (min. 55mm)
- Panelin maksimum kalınlığının 5mm'yi geçmediğini kontrol edin
- Montaj öncesi elektrik bağlantılarını kesin
- Montaj İşlemi:
- Cihazı önden paneldeki deliğe yerleştirin
- Arkadaki sabitleme somununu sıkın
- Aşırı sıkmamaya dikkat edin, gövde zarar görebilir
- Montaj sonrası panel içinde hareket etmediğinden emin olun
Elektrik Bağlantıları:
- Gerilim Ölçüm Bağlantısı:
- L ve N terminallerini ölçülecek gerilim hattına paralel bağlayın
- Polariteye dikkat edin (DC ölçümleri için)
- Yüksek gerilim hatlarında sigorta kullanın (1A önerilir)
- Bağlantı kablolarını minimum 1.0mm² kesitli seçin
- Akım Ölçüm Bağlantısı:
- Şönt direnci ölçülecek hattın (-) tarafına seri bağlayın

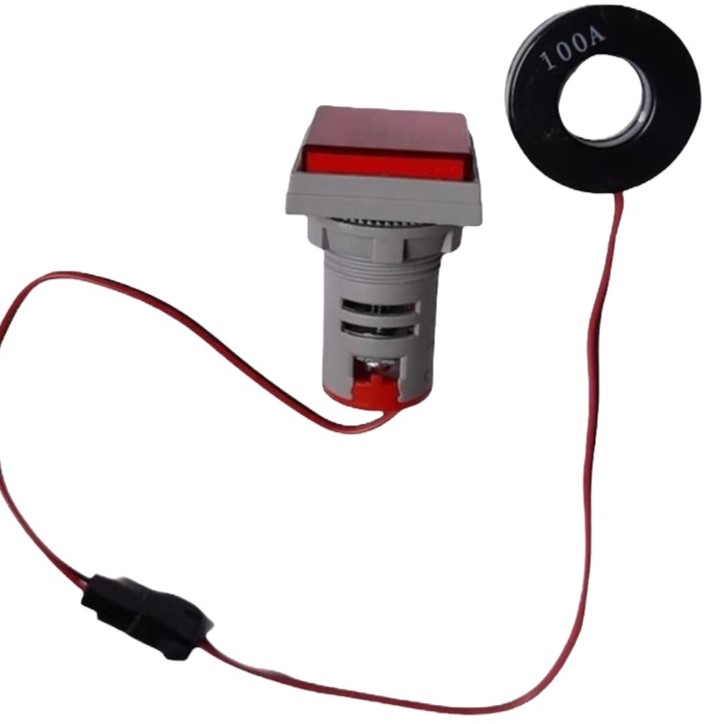

- Şönt bağlantı uçlarını cihazın k-l terminallerine bağlayın
- Şönt kabloları için bükümlü veya ekranlı kablo kullanın
- Bağlantı mesafesi 30cm'den uzunsa sinyal kaybı olabilir
Sorun Giderme ve İpuçları
AD22-22VAS 22mm Dijital Volt-Ampermetre Kare Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Ekran Çalışmıyor: Besleme gerilimini kontrol edin, bağlantıları gözden geçirin
- Hatalı Ölçüm: Kablolamanın doğruluğunu kontrol edin, şönt bağlantılarını kontrol edin
- Ekranda Kararsız Değer: Gürültü kaynaklarından uzaklaştırın, filtreleme ekleyin
- Okunamayan Değerler: Ölçüm aralığının aşılmadığından emin olun
- Isınma Sorunu: Bağlantı kablolarının kalınlığını kontrol edin, havalandırma sağlayın
Profesyonel İpuçları
- Doğru şönt değeri seçimi için hat akımını önceden tahmin edin
- Yüksek akım hatlarında 75mV çıkışlı şönt dirençleri tercih edin
- Elektromanyetik girişimi azaltmak için şönt sinyal kablolarını büklü çift olarak döşeyin
- Hassas ölçümler için ölçüm devrelerini güç devrelerinden ayrı tutun
- AC ölçümlerinde sinüs dalgası bozuklukları için ortalama değeri dikkate alın
- Panel içinde cihaz çevresinde yeterli havalandırma boşluğu bırakın
