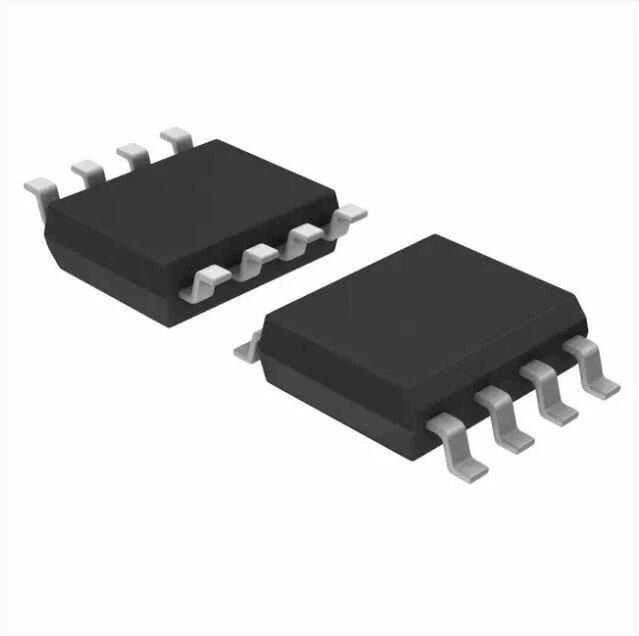

ACS714 20A SOIC-8 Smd Akım Sensörü Entegresi

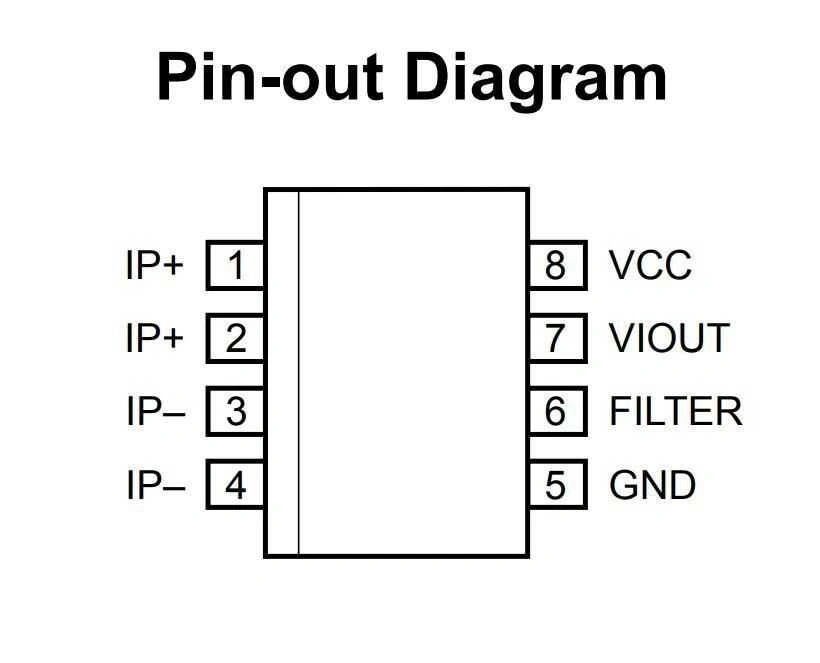

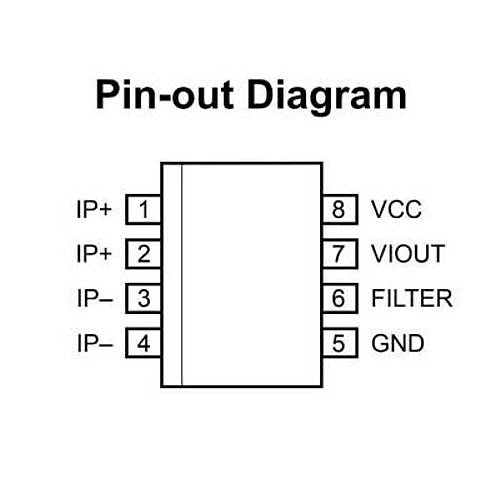

ACS714, 2.1kVRMS Voltaj izolasyonu ve düşük dirençli akım iletkeni ile Hall Etkisi tabanlı Doğrusal Akım Sensörü IC\\\'dir. Cihaz, kalıbın yüzeyine yakın yerleştirilmiş bir bakır iletim yoluna sahip, hassas, düşük ofsetli, lineer bir hall sensör devresinden oluşur. Bu bakır iletim yolundan akan uygulanan akım, entegre hall IC tarafından algılanan ve orantılı bir Voltaja dönüştürülen bir manyetik alan üretir. Cihaz doğruluğu, manyetik sinyalin salon dönüştürücüye yakınlığı sayesinde optimize edilir. Akım algılama için kullanılan yol olan birincil bakır iletim yolundan (1 ve 2 numaralı pinlerden 3 ve 4 numaralı pinlere) artan bir akım aktığında, cihazın çıkışı pozitif bir eğime (>VIOUT(Q)) sahiptir. Bu iletken yolun dahili direnci tipik olarak 1,2 mR\\\'dir ve düşük güç kaybı sağlar. Bakır iletkenin kalınlığı, cihazın 5 kata kadar aşırı akım koşullarında hayatta kalmasını sağlar.
