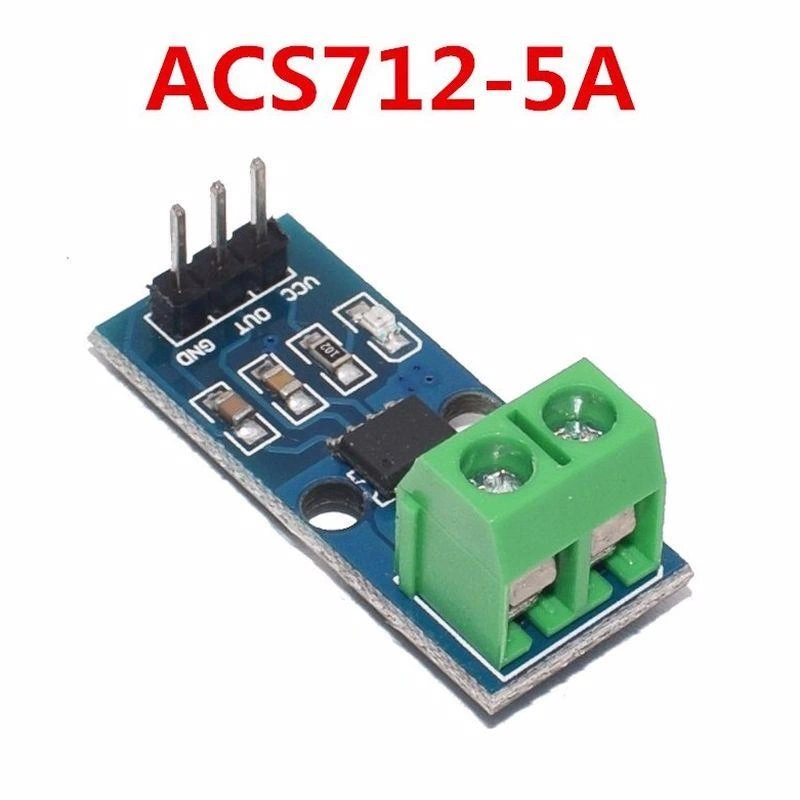

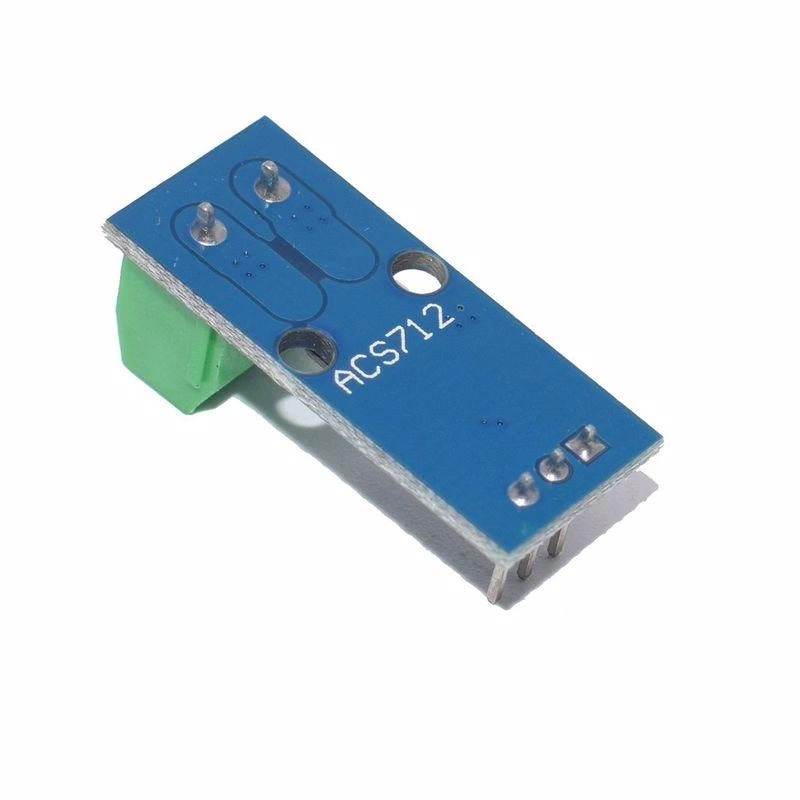

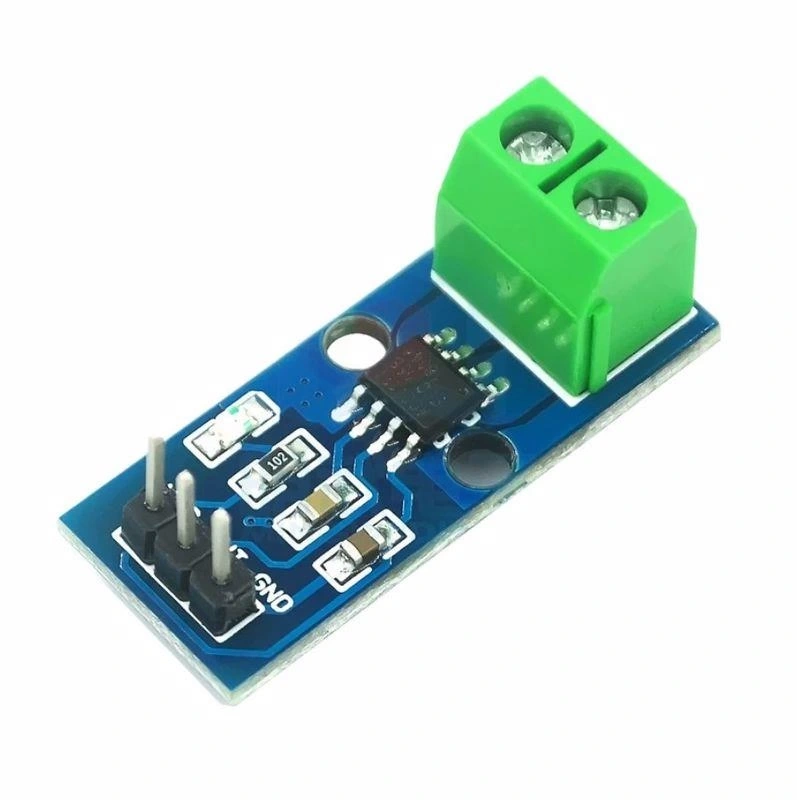

ACS712 Akım Sensörü Current Sensor -5 ila +5A
ACS712 Akım Sensörü, -5A ile +5A aralığında hassas akım ölçümü yapabilen Hall etkisi tabanlı bir sensör modülüdür. Kompakt tasarımı ve kolay entegrasyonu sayesinde, elektronik devrelerde DC veya AC akım ölçümleri için ideal bir çözüm sunar.
Galvanik izolasyon özelliği ile ölçüm devresi ve yük devresi arasında güvenli bir ayrım sağlayan bu sensör, Arduino projeleri için mükemmel bir akım ölçüm aracıdır. Analog çıkış sinyali, mikrodenetleyicilerin analog girişlerine doğrudan bağlanarak kolayca okunabilir.
Enerji izleme sistemleri, akım tüketimi ölçümü ve motor kontrol uygulamaları gibi çeşitli projelerde kullanılabilen bu modül, voltaj dönüştürücüler ile birlikte çalıştırılarak kapsamlı güç yönetim sistemleri oluşturulmasına olanak tanır.
Teknik Özellikler
ACS712 Akım Sensörü Current Sensor -5 ila +5A'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Sensör Çipi: ACS712ELCTR-05B-T
- Ölçüm Aralığı: -5.0A ~ +5.0A
- Besleme Gerilimi: 4.5V ~ 5.5V DC
- Çıkış Tipi: Analog
- Sıfır Akım Çıkış Voltajı: VCC/2 (~2.5V@5V VCC)
- Çıkış Hassasiyeti: 185mV/A
- Bant Genişliği: 80 kHz
- İzolasyon Voltajı: 2.1 kVRMS
- İç Direnç: 1.2 mΩ
- Tepki Süresi: 5 µs
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Sinyal Konektörü: 3-pin (VCC, GND, OUT)
- Akım Terminalleri: 2-pin (IP+, IP-)
- Maksimum Akım Ölçümü: ±5A (sürekli), ±10A (anlık)
- Lineerlik Hatası: ±1.5% (tipik)

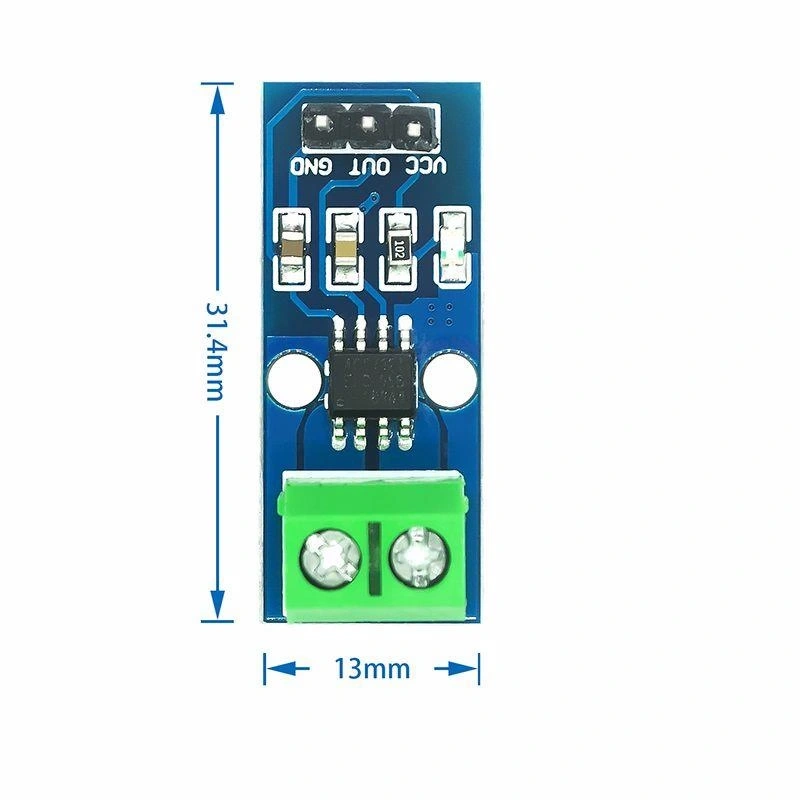

- PCB Boyutları: 31mm × 13mm × 12mm
- Montaj Delikleri: 2 adet, 3mm çapında
- ADC Çözünürlük Önerisi: Minimum 10-bit
- Filtreleme: Dahili düşük gürültülü amplifikatör
- RoHS Uyumluluğu: Evet
Kullanım Alanları
ACS712 Akım Sensörü Current Sensor -5 ila +5A'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Yönetimi ve İzleme
- Batarya şarj/deşarj izleme
- Güneş enerjisi sistemleri
- Enerji tüketim ölçümü
- Güç kaynağı izleme
- Aşırı akım koruma sistemleri
Motor Kontrol Uygulamaları
- DC motor akım ölçümü
- Motor sürücü koruma devreleri
- Robotik projelerde akım kontrolü
- Otomatik hız kontrolü
- Aşırı yük tespiti
Endüstriyel ve Hobi Projeleri
- Arduino tabanlı akım ölçüm projeleri
- IoT cihazlarında güç izleme
- Elektrikli araç kontrol sistemleri
- Akıllı ev enerji yönetimi
- Eğitim amaçlı elektrik deneyleri
Avantajlar ve Özellikler
ACS712 Akım Sensörü Current Sensor -5 ila +5A'nın sağladığı avantajlar ve çözümler.
- Hall Etkisi Teknolojisi: Temassız akım ölçümü sağlar
- Galvanik İzolasyon: Ölçüm devresi ve yük devresi arasında güvenli ayrım
- Çift Yönlü Ölçüm: Hem pozitif hem negatif akımları ölçebilme
- Düşük İç Direnç: Minimum güç kaybı ve ısınma
- Kolay Entegrasyon: Analog çıkış ile mikrodenetleyicilere doğrudan bağlantı
- Yüksek Hassasiyet: 185mV/A çıkış hassasiyeti
- Geniş Bant Genişliği: Hızlı değişen akımları izleyebilme
- Kompakt Boyut: Küçük projelere kolay entegrasyon
- AC/DC Uyumluluğu: Hem AC hem DC akım ölçebilme
- Gürültü Bastırma: Dahili filtre ile temiz sinyal çıkışı
Bağlantı ve Programlama
ACS712 Akım Sensörü Current Sensor -5 ila +5A'nın bağlantısı ve programlanması hakkında bilgiler.
İpucu: Doğru ölçüm için sensörü kalibre edin ve ölçümlerin ortalamasını alın.

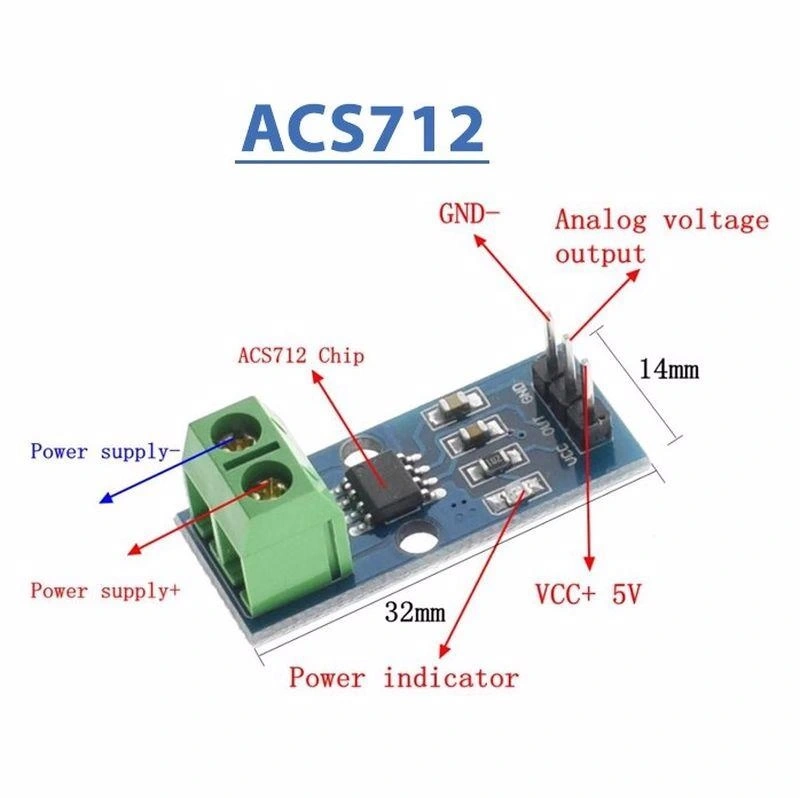

Arduino ile ACS712 sensör bağlantısı:
- VCC: Arduino 5V pinine bağlanır
- GND: Arduino GND pinine bağlanır
- OUT: Arduino'nun analog girişine (A0-A5) bağlanır
- IP+ ve IP-: Ölçülecek akımın geçeceği devreye seri bağlanır
- Akım Yönü: IP+ → IP- yönünde akım geçişi pozitif değer verir
- Filtreleme: OUT pini ile GND arasına 0.1µF kapasitör eklenebilir
- Kalibrasyon: Sıfır akımda çıkış voltajını ölçüp referans olarak kullanın
- Çoklu Örnekleme: Gürültüyü azaltmak için birden fazla ölçüm alıp ortalamasını hesaplayın
Sorun Giderme ve İpuçları
ACS712 Akım Sensörü Current Sensor -5 ila +5A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Dalgalı Ölçümler: Çıkışa kapasitör ekleyin ve çoklu örnekleme yapın
- Yanlış Ölçümler: Sıfır akım kalibrasyonunu düzgün yapın
- Sıfır Ofset Sapması: Sıcaklık değişimini hesaba katın ve sık kalibrasyon yapın
- Hassasiyet Sorunu: ADC çözünürlüğünü artırın veya harici ADC kullanın
- Ölçüm Yapılamama: Bağlantıları ve akım yönünü kontrol edin
Verimli Kullanım İpuçları
- Düşük akım ölçümlerinde ACS712-05B modeli tercih edin
- Gürültülü ortamlarda sensör çevresini manyetik olarak koruyun
- Hassas ölçümler için sensörü çalışma sıcaklığına ulaşması için ısıtın
- Büyük akımları ölçerken ısınmaya karşı dikkatli olun
- AC ölçümlerde efektif değer (RMS) hesabı için uygun algoritma kullanın
- Güç tüketimi hesaplamalarında voltaj ölçümüyle birlikte kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli voltaj dönüştürücü modüller ile projelerinize uygun güç sağlayın.
Ürünleri İncele →
Elektronik komponentler ve sensör çözümleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensör çözümleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ACS712 sensörü nasıl çalışır?
Hall etkisi teknolojisi kullanarak akım geçişini manyetik alan değişimine dönüştürür ve bu değişimi orantılı bir voltaj çıkışına çevirir.
ACS712-05B'nin ölçüm hassasiyeti nedir?
185mV/A hassasiyete sahiptir. Bu, her 1A akım değişimi için çıkışta 185mV değişim anlamına gelir.
Sensörün çıkışı neden 2.5V civarında başlar?
Çift yönlü ölçüm için sıfır akımda VCC/2 (yaklaşık 2.5V) çıkış verir. Akım yönüne göre bu değer artar veya azalır.
Sensör kalibrasyonu nasıl yapılır?
Sensör üzerinden akım geçmediği durumda çıkış voltajını ölçün ve bu değeri sıfır noktası olarak kullanın.
AC akım ölçümünde dikkat edilmesi gerekenler nelerdir?
AC ölçümünde sinüs dalgası örneklenmeli ve RMS hesabı yapılmalıdır. Ortalama değer yerine kareler ortalamasının karekökü alınmalıdır.
ACS712-05B ile minimum güvenilir ölçüm ne kadardır?
Tipik olarak ±50mA üzerindeki akımlar güvenilir şekilde ölçülebilir. Daha düşük akımlar için özel filtreleme gerekebilir.
ACS712 sensörü Arduino ile nasıl kullanılır?
VCC→5V, GND→GND, OUT→Analog pin bağlantısı yapılır. analogRead() ile okunan değer formülle akıma dönüştürülür.
Sensörün çıkışındaki gürültü nasıl azaltılır?
OUT ve GND arasına 0.1µF kapasitör bağlanabilir. Yazılımda birden fazla ölçüm alınıp ortalaması hesaplanabilir.
