801S Hassas Titreşim Sensörü

801S Hassas Titreşim Sensörü

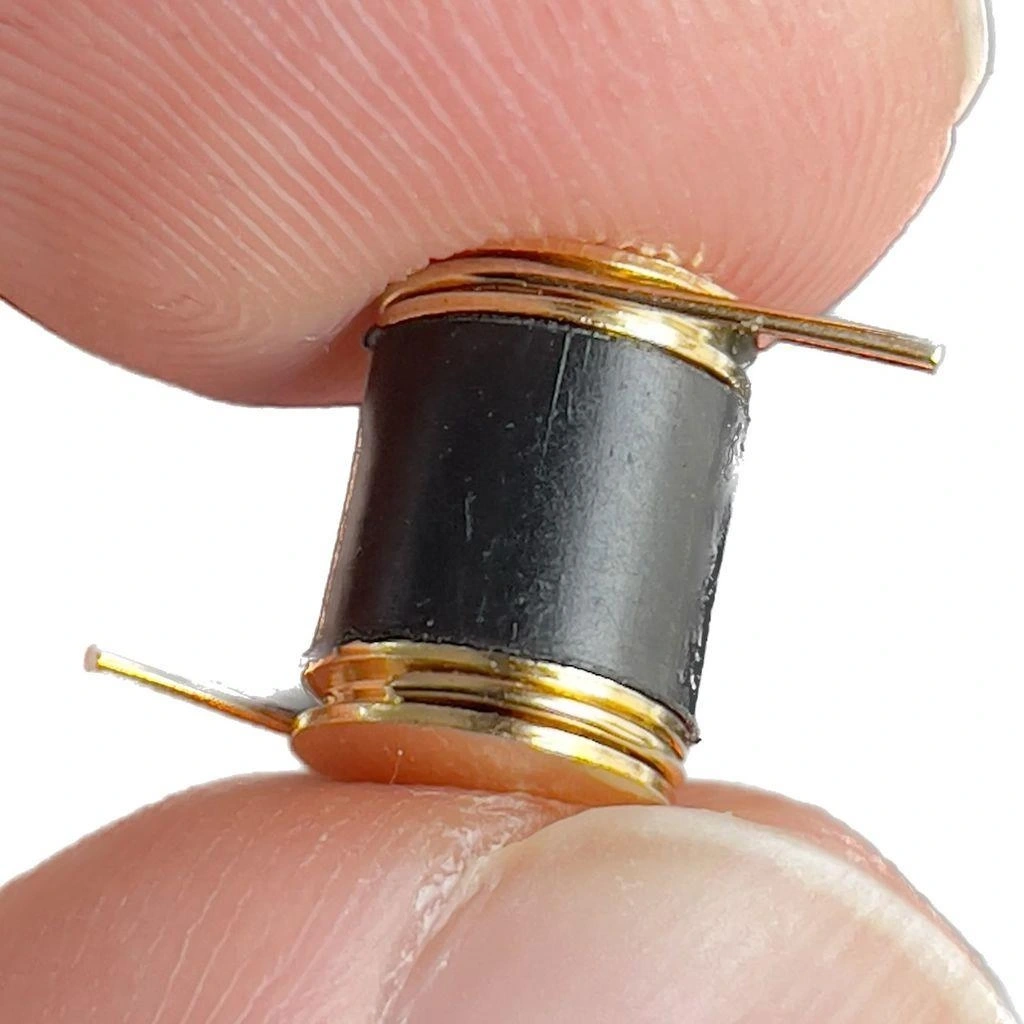

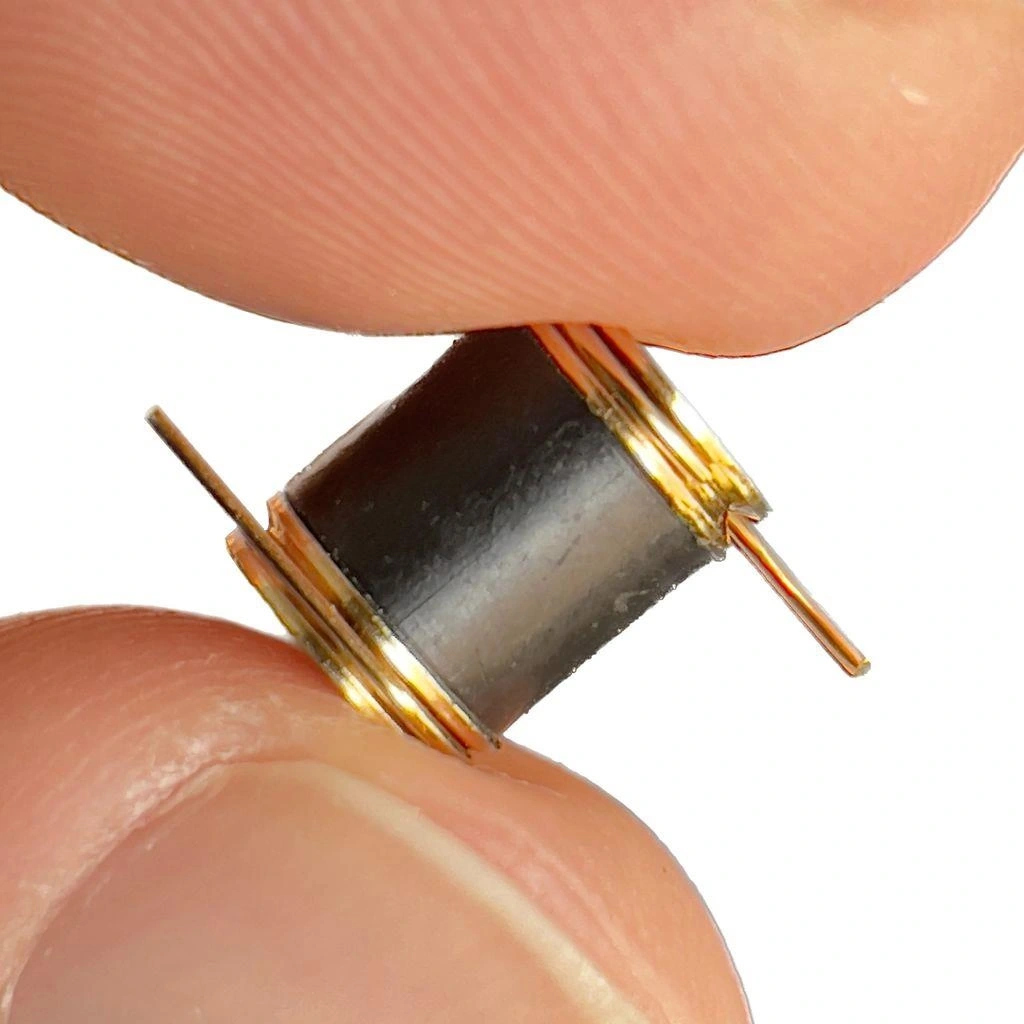

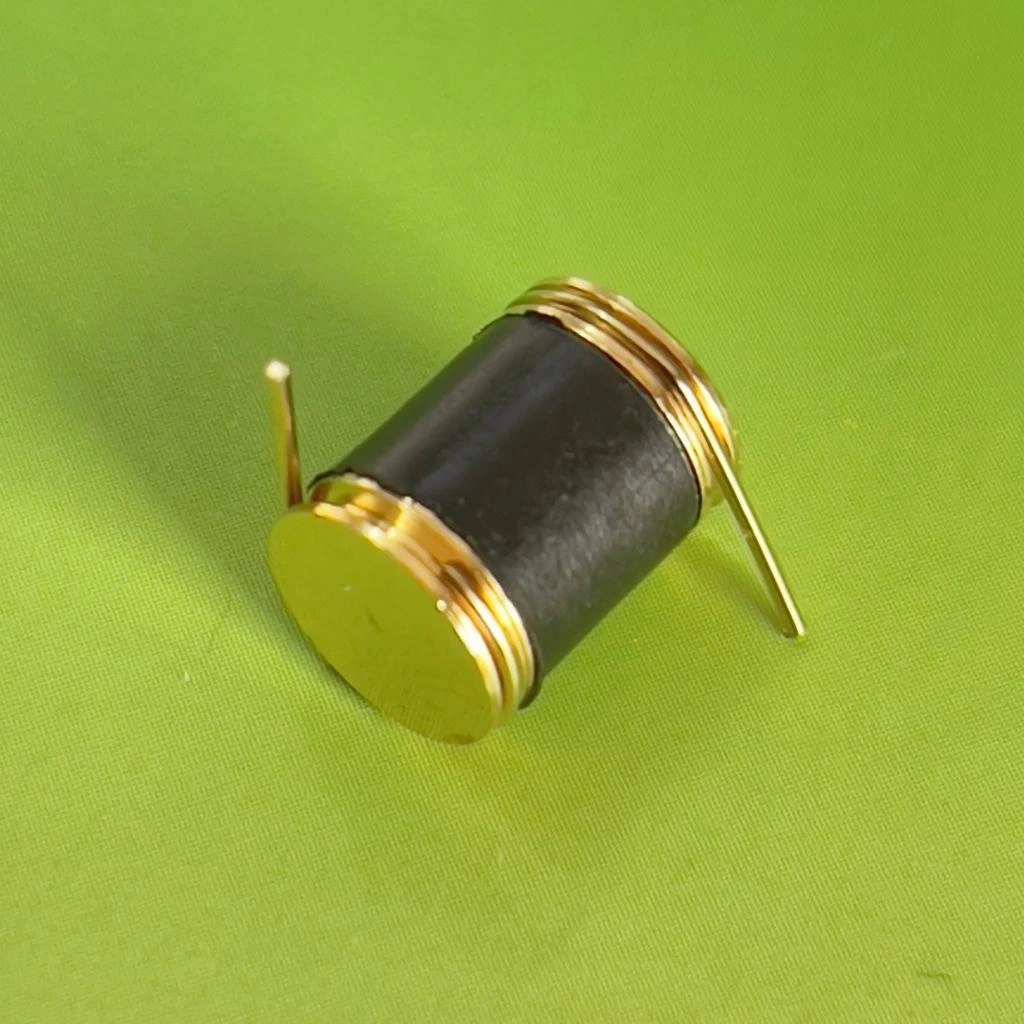

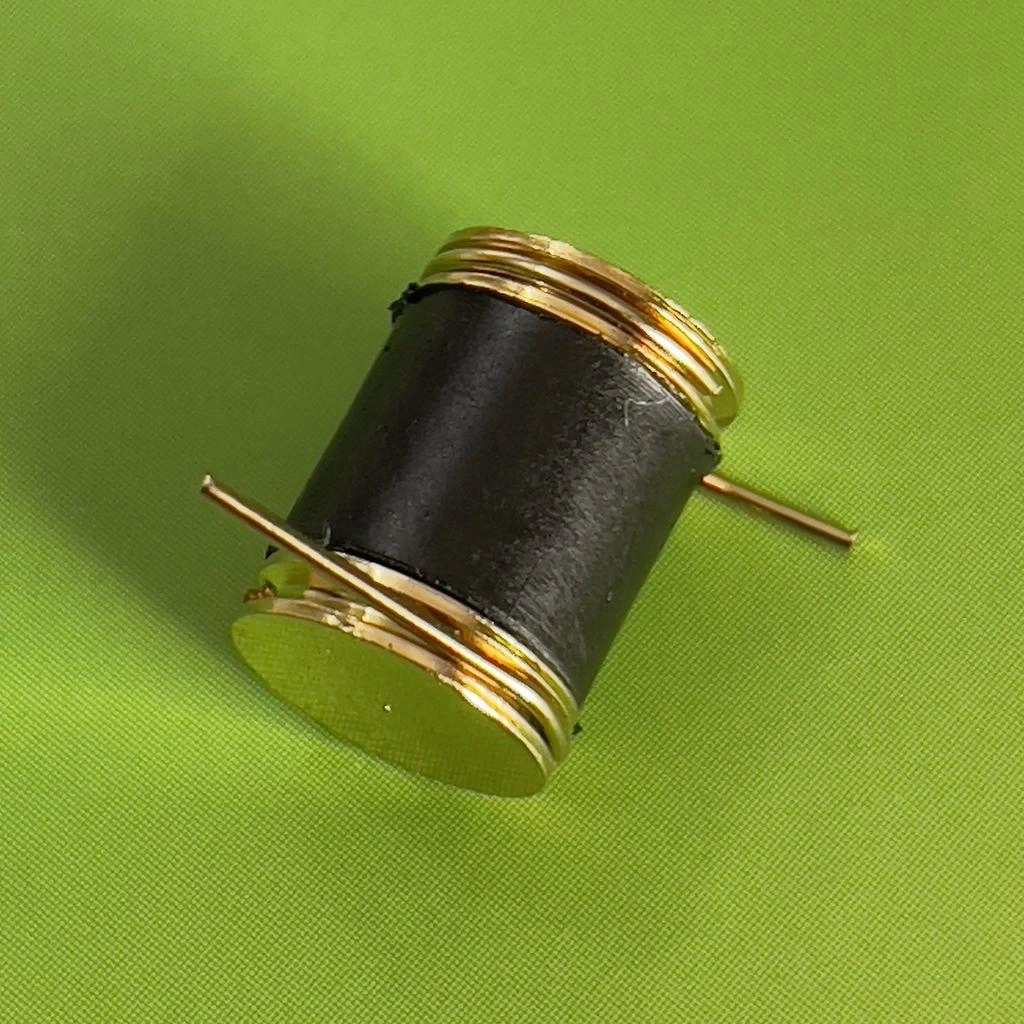

801S Hassas Titreşim Sensörü, titreşimleri ve darbeleri hassas bir şekilde algılayan kompakt ve kullanımı kolay bir sensör modülüdür. İç mekandaki hafif sarsıntılardan, nesne hareketlerine kadar çeşitli titreşim kaynaklarını algılayabilir. Yaylı bir kontak mekanizması kullanan sensör, titreşimle birlikte anlık bir sinyal üretir.

Dijital çıkış sağlayan modül, mikrodenetleyicilerle kolayca entegre edilebilir. Üzerindeki hassasiyet ayar potansiyometresi sayesinde farklı titreşim şiddetlerine göre tetikleme eşiği ayarlanabilir. Kompakt boyutu ve düşük güç tüketimi, çeşitli güvenlik ve otomasyon projelerinde kullanımını ideal kılar.

801S Titreşim Sensörü, Arduino projelerinde hareket ve titreşim algılama için mükemmel bir çözümdür. Modüller kategorisinde bulunan bu sensör, güvenlik sistemleri, titreşim algılayıcılar, kapı/pencere alarmları ve makine durum izleme gibi çeşitli uygulamalar için uygun maliyetli bir seçenektir.

Teknik Özellikler

801S Hassas Titreşim Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipi: Dijital (Yüksek/Düşük)
• Hassasiyet: Ayarlanabilir (potansiyometre ile)
• Algılama Eşiği: 0.1g - 1.5g (ayarlanabilir)
• Tepki Süresi: <10ms
• Çalışma Akımı: <15mA
• Sensör Tipi: Mekanik titreşim kontağı (yaylı sistem)
• Tetikleme Modu: Anlık tetikleme, hareket algılandığında
• Durum Göstergesi: Titreşim algılandığında yanan LED
• Sinyal Çıkışı:
  • Titreşim yok: HIGH (5V/3.3V)
  • Titreşim var: LOW (0V)
• Pinler: VCC, GND, DO (Dijital Çıkış)
• Montaj Delikleri: 2 adet, 3mm çapında
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Boyutlar: Yaklaşık 3.2cm x 1.4cm
• Ağırlık: Yaklaşık 3g

Bağlantı ve Kullanım

801S Hassas Titreşim Sensörünün çeşitli projeler için bağlantı ve kullanım yöntemleri.

801S titreşim sensörünü kullanmak oldukça basittir. VCC pinini mikrodenetleyicinizin 3.3V veya 5V çıkışına, GND pinini toprak hattına ve DO (dijital çıkış) pinini herhangi bir dijital giriş pinine bağlayın. Sensör varsayılan olarak titreşim olmadığında HIGH (yüksek) sinyal üretir. Titreşim algılandığında, çıkış geçici olarak LOW (düşük) seviyeye düşer ve üzerindeki LED yanar.

Sensörün hassasiyetini ayarlamak için, modül üzerindeki mavi potansiyometreyi küçük bir tornavida ile çevirin. Saat yönünün tersine çevirmek hassasiyeti artırır (daha hafif titreşimleri algılar), saat yönünde çevirmek ise hassasiyeti azaltır. Uygulamanız için ideal hassasiyet seviyesini belirlemek amacıyla farklı ayarları test etmeniz önerilir.

Sensörü, algılanacak titreşim kaynağına mümkün olduğunca yakın monte edin. Daha iyi performans için, rijit bir yüzeye monte edilmesi önerilir. Modül üzerindeki montaj delikleri kullanılarak sabitlenebilir. Yanlış alarmları azaltmak için sensörü hava akımı veya doğal titreşim kaynakları (vantilatörler, motorlar, vb.) olan yerlerden uzak tutun.

Uygulama Alanları

801S Hassas Titreşim Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Uygulamaları

• Kapı/pencere darbe algılama sistemleri
• Cam kırılma algılama alarmları
• Kasa ve güvenli izleme sistemleri
• Taşınabilir eşya koruma alarmları
• Araç güvenlik sistemleri
• Hırsızlık algılama ve önleme sistemleri

Endüstriyel ve Makine İzleme

• Makine titreşim izleme
• Anormal titreşim algılama ve uyarı sistemleri
• Motorlarda arıza tespiti
• Yapısal sağlık izleme
• Titreşim tabanlı bakım sistemleri
• İnşaat alanı izleme

Akıllı Ev ve İnteraktif Projeler

• Kapı zili algılama
• Adım sayaçları ve hareket algılama
• Akıllı mobilya (kullanım algılama)
• Titreşim kontrollü oyunlar
• İnteraktif sanat enstalasyonları
• Akıllı yaşam çözümleri

Proje Örnekleri

801S Hassas Titreşim Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Güvenlik Sistemi

801S titreşim sensörü, Arduino ve WiFi modülü (ESP8266/ESP32) kullanarak ev veya ofis için kapsamlı bir güvenlik sistemi oluşturabilirsiniz. Sensörü pencere veya kapılara monte ederek, izinsiz giriş teşebbüslerinde oluşan titreşimleri algılayabilir. Titreşim algılandığında, sistem sesli alarm çalabilir, ev sahibine SMS/e-posta/uygulama bildirimi gönderebilir veya IP kamera kaydını başlatabilir. Ayrıca, yanlış alarmları azaltmak için sensörün hassasiyetini ortama göre kalibre edebilir ve zaman tabanlı aktivasyon/deaktivasyon özelliği ekleyebilirsiniz.

Taşınabilir Değerli Eşya Alarmı

801S sensörü, küçük bir mikrodenetleyici (Arduino Nano/Mini), pil ve buzzer kullanarak, değerli eşyalarınız için kompakt bir alarm sistemi geliştirebilirsiniz. Sensörü çanta, laptop, bisiklet veya diğer değerli eşyalara yerleştirdiğinizde, eşya hareket ettirildiğinde veya çalınmaya çalışıldığında alarm devreye girecektir. Sistem, küçük bir anahtarlık boyutunda tasarlanabilir ve uzun pil ömrü için düşük güç modları kullanabilir. Ayrıca, Bluetooth modülü ekleyerek, alarmı akıllı telefonunuzla kontrol edebilir ve bildirimler alabilirsiniz.

Makine Durum İzleme Sistemi

801S sensörünü bir Arduino, SD kart modülü ve gerçek zamanlı saat (RTC) modülüyle birleştirerek endüstriyel bir makine izleme sistemi oluşturabilirsiniz. Sensör, makine gövdesine monte edilerek normal çalışma sırasındaki titreşim düzeyini izleyebilir. Anormal titreşimler algılandığında (örneğin, arızalı bir rulman veya dengesiz bir rotor nedeniyle), sistem bir uyarı verebilir ve veriyi kaydedebilir. Toplanan veriler, zamanla makinenin durumunu analiz etmek ve önleyici bakım planlamak için kullanılabilir. İnternet bağlantısı ekleyerek, verileri uzaktan izleyebilir ve API'ler aracılığıyla bakım sistemlerine entegre edebilirsiniz.

Sorun Giderme ve İpuçları

801S Hassas Titreşim Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Hassasiyet: Sensör çok küçük titreşimlere bile tepki veriyorsa, potansiyometreyi saat yönünde çevirerek hassasiyeti azaltın. Bu, yanlış alarmları önlemeye yardımcı olacaktır.
• Yetersiz Hassasiyet: Sensör beklenen titreşimleri algılamıyorsa, potansiyometreyi saat yönünün tersine çevirerek hassasiyeti artırın ve sensörün titreşim kaynağına daha yakın monte edildiğinden emin olun.
• Tutarsız Algılama: Bağlantıları kontrol edin ve sensörün sağlam bir şekilde monte edildiğinden emin olun. Gevşek bağlantılar veya montaj, tutarsız sonuçlara neden olabilir.
• Sürekli Tetikleme: Eğer sensör sürekli tetikleniyorsa, yakınlarda sürekli titreşim kaynakları (motorlar, fanlar, vb.) olabilir. Sensörü bu kaynaklardan uzaklaştırın veya hassasiyeti azaltın.

Performans İpuçları

• Uzun süreli izleme için sensörü rijit bir yüzeye monte edin
• Doğru okunmayı sağlamak için sensörü düzenli olarak test edin
• Nemli veya aşırı tozlu ortamlarda sensörü koruyucu bir muhafaza içine alın
• Kabloların gereksiz titreşim yaratmasını önlemek için sabitleyin
• Sensörün çıkışını debounce (sıçrama engelleme) tekniği ile işleyin
• Yanlış alarmları azaltmak için yazılımda zaman gecikmesi veya filtreleme ekleyin
