8 Pin Entegre soketi

8-Pin Entegre Soketi

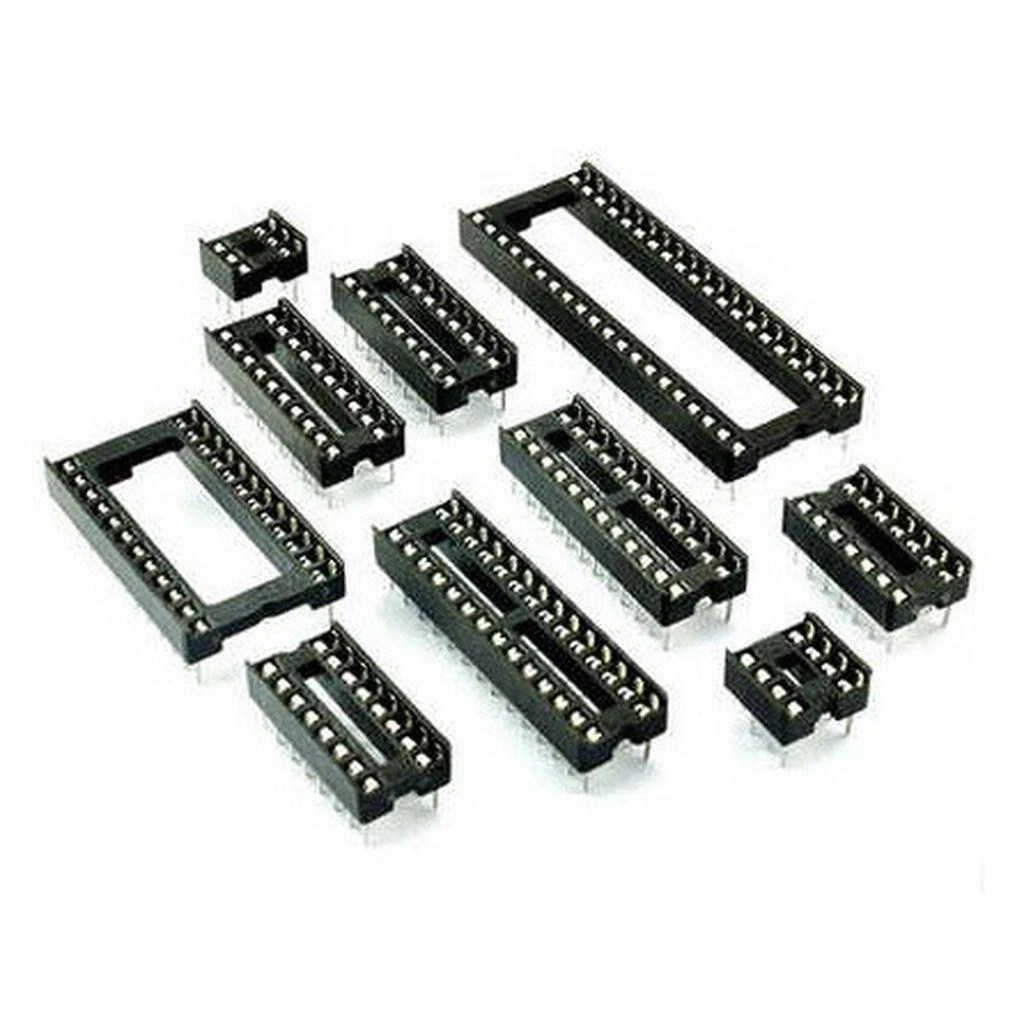

8-Pin Entegre Soketi, standart 8 pinli DIP (Dual In-line Package) entegrelerin PCB'ye (Printed Circuit Board) lehimlenmeden takılıp çıkarılmasını sağlayan pratik bir elektronik komponenttir. Bu soketler, entegrelerin kolayca değiştirilebilmesini, test edilebilmesini ve devre üzerinde zarar görmeden korunmasını sağlar.

2.54mm (0.1 inç) standart pin aralığına sahip olan bu soketler, breadboard ve standart delikli pertinaks kartlarla tam uyumludur.

Elektronik prototipleme, geliştirme, eğitim ve hobi projelerinde yaygın olarak kullanılan entegre soketi, özellikle 555 zamanlayıcı entegresi, 8-pin mikrodenetleyiciler, EEPROM'lar, operasyonel amplifikatörler ve basit lojik entegreler gibi 8-pinli DIP paketli entegreler için ideal bir çözümdür. Lehimleme işleminden kaynaklanan ısı hasarını önleyerek, entegrelerin ömrünü uzatır ve test süreçlerinde hızlı değişim imkanı sunar.

Yüksek kaliteli malzemeden üretilen ve sağlam yapıya sahip olan bu entegreler için uygun soketler, elektronik komponentler arasında küçük ama önemli bir parçadır. Tekrarlanan takma-çıkarma işlemlerine dayanıklı yapısı ve güvenilir elektriksel bağlantı özellikleri ile DIY elektronik projelerinin vazgeçilmez bir bileşenidir.

---

Teknik Özellikler

8-Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 8 (4+4)
• Soket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 2.54mm (0.1 inç)
• Satırlar Arası Mesafe: 7.62mm (0.3 inç) standart DIP mesafesi
• Malzeme: Yüksek kaliteli plastik gövde (genellikle siyah)
• Kontak Malzemesi: Fosfor bronz, kalay veya altın kaplama
• Kontak Direnci: <20 mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Dayanıklılık: >100 takma/çıkarma döngüsü
• Akım Kapasitesi: 1A (maksimum)
• Voltaj Dayanımı: 500V AC
• PCB Montaj Tipi: Through-hole (delikli montaj)
• Uygulama Türü: Genel amaçlı
• Boyutlar: Yaklaşık 10mm x 7.6mm x 4.5mm
• Uyumlu Entegreler: 8-pinli DIP paketli tüm entegreler

---

Kullanım Alanları

8-Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Prototipleme

• Breadboard tabanlı devre prototipi oluşturma
• PCB üzerinde test devreleri tasarlama
• Geliştirme kartlarında entegreler için soket oluşturma
• Devre simülatörleri ve test cihazları
• Elektronik eğitim kitleri ve laboratuvar uygulamaları

Uyumlu Yaygın Entegreler

• 555 Zamanlayıcı entegresi (NE555, LM555)
• Operasyonel amplifikatörler (LM741, LM358)
• 8-pin mikrodenetleyiciler (ATtiny85, PIC12F)
• Küçük EEPROM'lar (24C02, 93C46)
• Voltaj regülatörleri (78L05, LM317L)

Endüstriyel ve Hobi Uygulamaları

• Elektronik tamir ve servis işlemleri
• DIY elektronik projeleri
• Arduino shield'leri ve genişletme modülleri
• Sensör devreleri ve sinyal koşullandırma
• Programlanabilir cihazların entegre yuvaları

---

Avantajlar ve Özellikler

8-Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Değiştirme: Entegreleri lehimlemeden hızlıca takıp çıkarabilme
• Isı Hasarı Önleme: Entegreleri lehimleme ısısından koruma
• Test Kolaylığı: Farklı entegreleri aynı devre üzerinde test edebilme
• Ömür Uzatma: Hassas entegrelerin kullanım süresini artırma
• Uyumluluk: Standart 2.54mm pin aralıklı tüm sistemlerle çalışabilme
• Dayanıklılık: Tekrarlanan takma/çıkarma işlemlerine karşı sağlamlık
• Güvenilir Kontak: Düşük kontak direnci ile stabil elektriksel bağlantı
• Ekonomik Çözüm: Entegre değişimi için uygun maliyetli alternatif
• Çok Yönlülük: Hem breadboard hem de PCB uygulamalarında kullanım
• Kolay Montaj: Standart delik boyutları ile sorunsuz lehimleme

---

Montaj ve Kullanım

8-Pin Entegre Soketi'nin montajı ve kullanımı hakkında detaylı bilgiler.

PCB Montajı

8-Pin Entegre Soketi'nin PCB'ye montaj adımları.

1. Hazırlık:
   • PCB'deki montaj deliklerinin 0.7-0.8mm çapında olduğundan emin olun
   • Delik merkezleri arasındaki mesafenin 2.54mm olduğunu doğrulayın
   • Lehimleme için ince uçlu havya, lehim teli ve temizleme malzemeleri hazırlayın
2. Konumlandırma:
   • Soketi PCB üzerindeki uygun deliklere yerleştirin
   • Soketin yönünü doğru ayarlayın (genellikle çentik veya işaret PCB üzerinde gösterilir)
   • Soketin PCB'ye tam oturduğundan emin olun
3. Sabitleme ve Lehimleme:
   • Önce soketin karşılıklı köşelerindeki iki pini lehimleyin (konumunu sabitlemek için)
   • Soketin PCB'ye düzgün oturduğunu kontrol edin
   • Kalan pinleri sırayla lehimleyin
   • Her lehim bağlantısının temiz ve parlak olduğundan emin olun
4. Kontrol:
   • Tüm pinlerin düzgün lehimlendiğini görsel olarak kontrol edin
   • Kısa devre veya lehim köprüsü oluşmadığından emin olun
   • Soketin PCB'ye sağlam bir şekilde monte edildiğini doğrulayın

Entegre Takma ve Çıkarma

Entegreleri sokete doğru şekilde takma ve çıkarma yöntemleri.

1. Entegre Takmadan Önce:
   • Entegrenin pin düzenini ve soket yönünü kontrol edin
   • Entegre üzerindeki çentik veya nokta işaretini belirleyin
   • Soketteki çentik veya işaretle aynı yöne getirin
   • Entegre pinlerinin düz ve paralel olduğundan emin olun
   • Gerekirse, hafifçe içe doğru eğerek sokete uygun hale getirin
2. Entegre Takma:
   • Entegrenin pinlerini soket deliklerine dikkatlice hizalayın
   • Tüm pinlerin deliklerle aynı hizada olduğundan emin olun
   • Entegre üzerine eşit basınç uygulayarak sokete yerleştirin
   • Pinlerin bükülmediğinden ve tam olarak oturduğundan emin olun
3. Entegre Çıkarma:
   • Düz uçlu küçük bir tornavida veya entegre çıkarıcı alet kullanın
   • Tornavidayı entegrenin alt kenarına, soket ile entegre arasına yerleştirin
   • Hafifçe kaldırarak entegre ile soket arasında küçük bir boşluk oluşturun
   • Diğer tarafa geçip aynı işlemi tekrarlayın
   • Her iki taraftan eşit şekilde kaldırarak entegreleri çıkarın
   • Pinlerin hasar görmemesine dikkat edin

Bakım ve Sorun Giderme

Soketlerin bakımı ve olası sorunların çözümü için öneriler.

• Kontakların Temizliği:
  • Soket kontaklarını izopropil alkol ve yumuşak bir fırça ile temizleyin
  • Oksitlenmiş kontakları hafif zımpara veya kontak temizleyici sprey ile yenileyin
  • Temizlik sonrası alkol kalıntılarının tamamen kurumasını bekleyin
• Gevşek Kontak Sorunu:
  • Kontakların yeterince sıkı olmadığını fark ederseniz, pinleri hafifçe sıkıştırın
  • İnce bir tornavida ile kontak yuvalarını hafifçe içe doğru bükün
  • Çok aşınmış soketleri değiştirin
• Mekanik Hasar:
  • Çatlak veya kırık plastik gövde parçalarını kontrol edin
  • Hasar gören soketleri değiştirin, tamir etmeye çalışmayın
  • Aşırı kuvvet uygulamaktan kaçının

---

Örnek Uygulamalar

8-Pin Entegre Soketi kullanılarak yapılabilecek örnek projeler ve uygulamalar.

555 Zamanlayıcı Test Devreleri

Farklı zamanlama ve osilatör devrelerin hızlı test edilmesi için kullanım örneği.

Gerekli Malzemeler:

• 1x 8-Pin Entegre Soketi
• 1x NE555 veya LM555 Zamanlayıcı Entegresi
• 2x 10kΩ Direnç
• 1x 100kΩ Potansiyometre
• 1x 10µF Elektrolitik Kapasitör
• 1x 0.01µF Seramik Kapasitör
• 1x LED
• 1x 470Ω Direnç (LED için)
• Breadboard veya Delikli PCB
• Bağlantı Kabloları

Uygulama Adımları:

1. 8-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. NE555 entegresini sokete, çentiğe dikkat ederek takın
3. Astabil multivibratör devresi için bağlantıları yapın:
   • Pin 1 (GND): Toprak bağlantısı
   • Pin 2 (TRIG) ve Pin 6 (THRESH): Birleştirip 10µF kapasitörün bir ucuna bağlayın
   • Pin 3 (OUTPUT): 470Ω direnç üzerinden LED'e bağlayın
   • Pin 4 (RESET): Pozitif besleme hattına bağlayın
   • Pin 5 (CTRL): 0.01µF kapasitör üzerinden toprağa bağlayın
   • Pin 7 (DISCH): Potansiyometre ve direnç bağlantısına bağlayın
   • Pin 8 (VCC): Pozitif besleme hattına bağlayın
4. LED'in yanıp sönme hızını potansiyometre ile ayarlayın
5. Farklı direnç ve kapasitör değerleri ile deneyler yapın
6. Entegreleri soketten çıkarıp farklı 555 varyantlarını test edin

Op-Amp Test Platformu

Operasyonel amplifikatörlerin farklı konfigürasyonlarda test edilmesi için kullanım örneği.

Gerekli Malzemeler:

• 1x 8-Pin Entegre Soketi
• Çeşitli 8-pin Op-Amp'lar (LM741, LM358, TL072, vb.)
• 2x 10kΩ Potansiyometre
• 4x 10kΩ Direnç
• 2x 100kΩ Direnç
• 2x LED
• 2x 470Ω Direnç (LED'ler için)
• 1x Breadboard veya Delikli PCB
• Çift Besleme Kaynağı (+9V, GND, -9V) veya tek besleme için gerekli devre
• Bağlantı Kabloları

Uygulama Adımları:

1. 8-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. Op-amp entegresini sokete, yön işaretine dikkat ederek takın
3. Karşılaştırıcı devresi oluşturun:
   • Pin 4 (V-): Negatif besleme veya GND'ye bağlayın
   • Pin 7 (V+): Pozitif beslemeye bağlayın
   • Pin 2 (IN-): Bir potansiyometre üzerinden referans voltajına bağlayın
   • Pin 3 (IN+): Diğer potansiyometre üzerinden test voltajına bağlayın
   • Pin 6 (OUT): 470Ω direnç üzerinden LED'e bağlayın
4. Potansiyometrelerle farklı eşik değerleri ayarlayın
5. Farklı op-amp'ları takıp çıkararak performans karşılaştırması yapın
6. Devreyi yükseltici veya filtre olarak yeniden yapılandırın

---

Sorun Giderme ve İpuçları

8-Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Sokete Tam Oturmuyor: Pin hizalamasını kontrol edin, gerekirse düzeltin
• Gevşek Kontak Sorunu: Soket kontaklarını hafifçe sıkıştırın veya soketi değiştirin
• Elektriksel Bağlantı Kesintileri: Kontak noktalarını temizleyin, oksitlenme kontrolü yapın
• PCB'ye Montaj Zorluğu: Delik çaplarını kontrol edin, gerekirse genişletin
• Entegre Çıkarırken Hasar: Uygun alet kullanın, eşit kuvvet uygulayın

Uygulama İpuçları

• Entegre üzerindeki çentik işareti ile soket üzerindeki işaretin aynı yönde olmasına dikkat edin
• Pinleri bükmemek için entegreleri sokete takıp çıkarırken dikkatli olun
• Elektronik devre tasarımlarında, test edilecek entegreler için soket kullanmayı alışkanlık haline getirin
• PCB tasarımında soket yerleşimini entegre boyutundan biraz daha geniş planlayın
• Hassas entegrelerle çalışırken statik elektrik önlemleri alın
• Uzun süre kullanılmayan soketlerin kontak noktalarını periyodik olarak temizleyin
• Sık entegre değiştirilen uygulamalarda, yaylı kontak özellikli yüksek kaliteli soketleri tercih edin
• PCB tasarımında soket altında test noktası (test point) bırakmayı unutmayın

---
