7824 Voltaj Regülatörü

7824 Voltaj Regülatörü

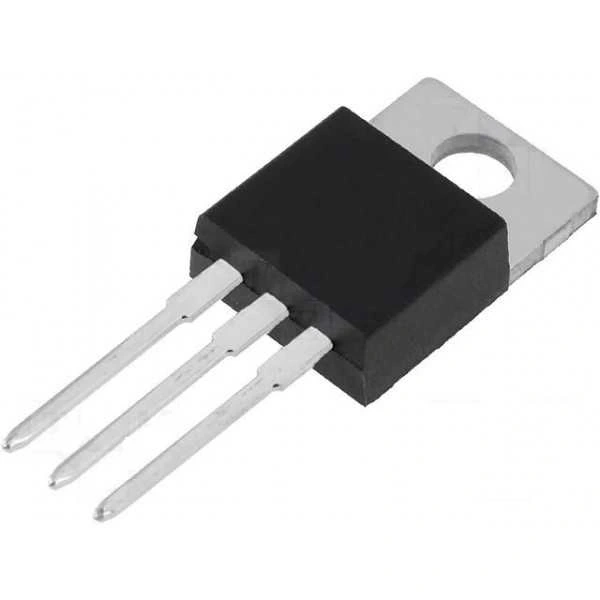

7824, endüstri standardı 78xx ailesinin bir üyesi olan pozitif voltaj regülatörüdür. TO-220 paketinde sunulan bu entegre, yüksek giriş voltajlarını sabit 24V çıkış voltajına dönüştürerek sabit ve kararlı bir güç kaynağı sağlar.

Maksimum 1.5A çıkış akımı, dahili aşırı sıcaklık ve kısa devre korumaları sunan bu güç entegresi, düşük maliyeti ve kolay kullanımıyla öne çıkar. Minimum harici komponent gereksinimi ile hızlı ve güvenilir devre tasarımına olanak tanır.

Endüstriyel sistemler, motor sürücüleri ve güç kaynakları için ideal olan entegreler arasında bulunan 7824, elektronik komponentler içinde güç kaynağı tasarımlarının temel yapı taşlarından biridir ve özellikle 24V besleme gerektiren sistemlerde yaygın olarak kullanılır.

---

Teknik Özellikler

7824 Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics, Texas Instruments, ON Semiconductor vb.
• Ürün Serisi: 78xx
• Model: 7824 / L7824 / LM7824 / MC7824
• Regülatör Tipi: Doğrusal, Pozitif Voltaj
• Çıkış Voltajı: 24V (Sabit)
• Çıkış Voltaj Toleransı: ±4% (tipik)
• Maksimum Çıkış Akımı: 1.5A
• Giriş Voltaj Aralığı: 27V - 38V
• Minimum Giriş Voltajı: 27V (24V + 3V dropout)
• Maksimum Giriş Voltajı: 40V
• Dropout Voltajı: 2.5V (tipik)
• Line Regulation: 120mV (maksimum)
• Load Regulation: 240mV (maksimum)
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Güç Dağılımı: 15W (maksimum, TO-220 paketinde, uygun soğutucuyla)
• Çıkış Gürültüsü: 90µV (tipik)
• Paket Tipi: TO-220
• Montaj Tipi: Through-Hole
• Pin Sayısı: 3
• Quiescent Current: 8mA (tipik)
• Koruma Özellikleri: Termal kapatma, kısa devre koruması, SOA koruması
• Current Limit: 2.1A (tipik)
• PSRR (Power Supply Rejection Ratio): 54dB (tipik)
• Termal Direnç (Junction-to-Case): 5°C/W
• RoHS Uyumluluğu: Evet (model/üreticiye göre değişebilir)
• Boyutlar: 10mm x 4.5mm x 15mm (yaklaşık, TO-220 paketi)

---

Kullanım Alanları

7824 Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• 24V PLC besleme devreleri
• Endüstriyel sensör besleme kaynakları
• Motor sürücü kontrol devreleri
• Otomasyon sistemleri
• Endüstriyel HMI ve kontrol panelleri

Güç Kaynakları

• Lineer güç kaynaklarının son regülatör katmanı
• Laboratuvar güç kaynakları
• DC-DC dönüştürücü çıkış regülasyonu
• Hassas besleme gerektiren cihazlar
• Ses ekipmanları için temiz DC güç

Elektronik Cihazlar

• 24V LED aydınlatma sistemleri
• 24V MOSFET ve röle sürücü devreleri
• Amplifikatör devreleri
• Telekom ekipmanları
• Güç yükseltici sistemler

Otomotiv Uygulamaları

• 24V ağır vasıta elektrik sistemleri
• Kamyon, otobüs ve iş makinesi donanımları
• Solenoid ve aktüatör kontrol devreleri
• Batarya şarj sistemleri
• Enerji dağıtım sistemleri

Güvenlik Sistemleri

• 24V alarm ve gözetleme sistemleri
• Acil durum aydınlatma sistemleri
• Erişim kontrol sistemleri
• Yangın algılama ekipmanları
• Güvenlik kameraları ve DVR sistemleri

---

Avantajlar ve Özellikler

7824 Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Sabit 24V Çıkış: Kararlı ve hassas 24V güç kaynağı sunar
• Yüksek Akım Kapasitesi: 1.5A sürekli çıkış akımı ile güçlü yükleri besleyebilme
• Dahili Korumalar: Termal koruma, kısa devre koruması ve güvenli çalışma alanı koruması
• Kolay Kullanım: Minimum harici komponent ihtiyacı (sadece 2 kapasitör)
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
• TO-220 Paketi: Kolay montaj ve soğutucu bağlama imkanı
• Sağlam Yapı: Zorlu çevre koşullarında güvenilir çalışma
• Düşük Çıkış Gürültüsü: Hassas devreler için temiz DC çıkış
• Geniş Çalışma Sıcaklığı: 0°C ile +125°C arası endüstriyel sıcaklık aralığı
• Uyumlu Alternatifler: 78xx ailesi içinde farklı voltaj seçenekleri

---

Devre Tasarımı ve Uygulama

7824 Voltaj Regülatörü'nün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-220 paketindeki 7824 regülatörünün pin yerleşimi (önden bakıldığında).

• Pin 1: Input (Giriş Voltajı)
• Pin 2: Ground (Toprak)
• Pin 3: Output (24V Çıkış)
• Metal Tab: Ground (Toprak) - Soğutucu bağlantısı

Temel Devre Şeması

7824 regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x 7824 Voltaj Regülatörü
• 1x 0.33µF Giriş Kapasitörü (Seramik veya Film)
• 1x 0.1µF Çıkış Kapasitörü (Seramik veya Film)
• Opsiyonel: 1x 1N4007 Diyot (ters polarite koruması için)
• Opsiyonel: 1x Soğutucu (ısı dağıtımı için)
• Opsiyonel: 1x LED ve 2.2kΩ direnç (güç göstergesi)

Temel Devre Bağlantıları:

1. Giriş Voltajı (27V-38V) Pin 1'e bağlanır
2. Pin 2 ve metal tab toprak hattına bağlanır
3. Pin 3'ten 24V çıkış alınır
4. 0.33µF kapasitör giriş ve toprak arasına bağlanır
5. 0.1µF kapasitör çıkış ve toprak arasına bağlanır
6. Soğutucu, termal macun ile metal tab'a monte edilir

Soğutma Gereksinimleri

7824 regülatörü için soğutma hesaplamaları ve soğutucu seçimi.

• Güç Dağılımı Hesaplama:
  • P = (Vin - Vout) × Iout
  • Örnek: 30V giriş, 24V çıkış, 0.5A akımda: P = (30V - 24V) × 0.5A = 3W
  • Örnek: 35V giriş, 24V çıkış, 1A akımda: P = (35V - 24V) × 1A = 11W
  • Maksimum güç dağılımı, uygun soğutmayla 15W'a kadar çıkabilir
• Soğutucu Seçimi:
  • Isı direnci hesabı: Rθ(soğutucu) = (Tj(max) - Ta) / P - Rθ(j-c) - Rθ(c-s)
  • Tj(max): Maksimum bağlantı sıcaklığı (125°C)
  • Ta: Ortam sıcaklığı (genelde 25°C)
  • Rθ(j-c): Bağlantı-kılıf termal direnci (5°C/W)
  • Rθ(c-s): Kılıf-soğutucu termal direnci (0.5-2°C/W, termal macun kullanımına bağlı)
• Soğutucu Türleri:
  • Küçük boyutlu: 10-15°C/W (1-2W güç dağılımı için)
  • Orta boyutlu: 5-10°C/W (3-5W güç dağılımı için)
  • Büyük boyutlu: 1-5°C/W (5-15W güç dağılımı için)
  • Fanlı soğutucular: <1°C/W (yüksek güç uygulamaları için)

Uygulama Örnekleri

7824 regülatörü ile farklı devre uygulamaları.

Basit 24V Güç Kaynağı:

• Giriş: 30V DC (transformatör + köprü diyot + filtre kapasitörü)
• Çıkış: 24V, 500mA
• Standart giriş/çıkış kapasitörleri
• Orta boy soğutucu (yaklaşık 7°C/W)
• Çıkışta güç LED göstergesi (24V, 2.2kΩ, kırmızı LED)

PLC Besleme Devresi:

• Giriş: 35V DC (yüksek kaliteli SMPS)
• Çıkış: 24V, 1A
• Gelişmiş filtreleme: 1µF giriş, 10µF çıkış kapasitörleri
• TVS diyot ile aşırı gerilim koruması
• Büyük alüminyum soğutucu (2°C/W)
• Giriş ve çıkışta EMI filtreleme

24V Sensör Besleme Hattı:

• Giriş: 28V DC (batarya yedeklemeli)
• Çıkış: 24V, 200mA
• Düşük gürültü için LC filtresi
• Kısa devre korumalı çıkış (PTC sigorta)
• Küçük soğutucu (düşük güç dağılımı)
• Çıkış voltaj göstergesi (LED dizi veya voltmetre)

---

Sorun Giderme ve İpuçları

7824 Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu ekleyin, giriş voltajını düşürün, yük akımını azaltın, hava akışını iyileştirin
• Düşük Çıkış Voltajı: Giriş voltajını kontrol edin (min. 27V olmalı), yük akımının 1.5A'i geçmediğinden emin olun
• Kararsız Çıkış: Kapasitörleri kontrol edin, giriş filtrelerini iyileştirin, regülatöre yakın bypass kapasitörleri ekleyin
• Gürültülü Çıkış: Daha büyük çıkış kapasitörü kullanın, LC filtresi ekleyin, giriş/çıkış kapasitörlerini regülatöre yakın yerleştirin
• Regülatör Arızası: Giriş voltajının maksimum değeri (40V) aşmadığını kontrol edin, kısa devre kontrolü yapın

Verimlilik İyileştirme

7824 regülatörünün verimlilik sorunlarını azaltma yöntemleri.

• Giriş Voltajı Optimizasyonu:
  • Giriş voltajını mümkün olduğunca 27-30V aralığında tutun
  • Her 1V fazla giriş, verimlilikten %4-5 kaybettirir
  • Ön regülatör olarak SMPS kullanmayı düşünün
  • Yüksek giriş voltajları için kademeli regülasyon sistemi tasarlayın
• Termal Yönetim İyileştirmeleri:
  • Soğutucuya termal macun uygulamayı unutmayın
  • Dikey monte edilmiş soğutucular doğal konveksiyon için daha iyidir
  • Yüksek güç uygulamalarında fan eklemeyi düşünün
  • Soğutucunun hava akışını engelleyen bileşenlerden uzak olmasını sağlayın
• Alternatif Çözümler:
  • Yüksek verimlilik gerektiren uygulamalarda anahtarlamalı regülatörleri tercih edin
  • LM2596 gibi 24V çıkışlı SMPS modülleri değerlendirin
  • Düşük güç gerektiren uygulamalarda düşük quiescent akımlı LDO'lar kullanın
  • Çok yüksek akım gerektiren sistemlerde paralel anahtarlamalı regülatörler kullanın

PCB Tasarım Önerileri

7824 regülatörü için PCB tasarım ipuçları ve dikkat edilmesi gereken noktalar.

• Güç Hatları:
  • Giriş ve çıkış hatları için kalın izler kullanın (min. 40-60mil)
  • Toprak düzlemi oluşturun ve regülatörün toprak pinini direkt bağlayın
  • Güç hatlarını mümkün olduğunca kısa tutun
  • Yüksek akım yolları için PCB üzerinde bakır dolgu alanları ekleyin
• Termal Tasarım:
  • Regülatörün metal tabı etrafında bakır alanı maksimize edin
  • Soğutucu montaj deliği ekleyin ve mekanik sabitliği sağlayın
  • Diğer ısı üreten bileşenlerden uzak yerleştirin
  • PCB'nin regülatör altındaki alanını termal via'larla doldurun
• Gürültü Azaltma:
  • Kapasitörleri regülatör pinlerine mümkün olduğunca yakın yerleştirin
  • Giriş ve çıkış kapasitörlerinin toprak bağlantıları tek noktada birleşmeli
  • Hassas devreleri regülatörden ve güç hatlarından uzak tutun
  • Giriş ve çıkış filtreleme için ayrı alanlar ayırın

Güvenlik Önlemleri

7824 regülatörü kullanırken alınması gereken güvenlik önlemleri.

• Aşırı Voltaj Koruması:
  • Giriş hattına TVS diyot ekleyin (40V transient koruma)
  • Maksimum giriş voltajını (40V) aşmamaya dikkat edin
  • Varistör ile gerilim sınırlama düşünün
  • Güç hatlarındaki ani değişimlere karşı filtre ekleyin
• Ters Polarite Koruması:
  • Giriş hattına seri 1N5408 diyot ekleyin
  • P-MOSFET ile ters polarite koruması tasarlayın
  • PTC sigorta ile ani akım artışını sınırlayın
  • Kritik devrelerde çift koruma uygulayın
• Isı Yönetimi Güvenliği:
  • Soğutucunun keskin kenarlarını yumuşatın
  • Termal sensör ekleyerek aşırı ısınma durumunda kapatma mekanizması tasarlayın
  • Çalışma ortamında yeterli havalandırma sağlayın
  • Regülatörü yanıcı malzemelerden uzak tutun

---

Paket İçeriği

• 7824 Voltaj Regülatörü

---
