7805 78M05 SMD Dpak Regülatör

7805 78M05 SMD DPAK Regülatör

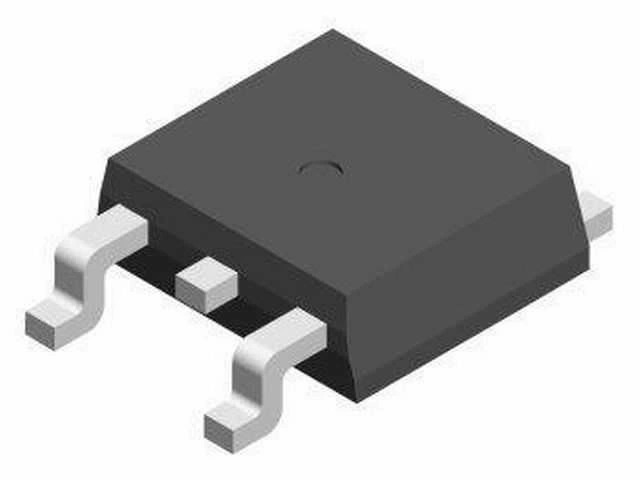

78M05 (7805), DPAK (TO-252) paketinde sunulan 5V sabit çıkışlı pozitif lineer voltaj regülatörüdür. SMD montaj uyumlu olan bu entegre, 500mA sürekli çıkış akımı sağlar ve yüksek kararlılıkta 5V DC voltaj üretir.

Geniş giriş voltaj aralığında (7.5V-25V) çalışabilen bu güç entegreleri ürünü, dahili termal koruma ve kısa devre koruması özelliklerine sahiptir. DPAK paketinin sağladığı iyi termal performans ve kompakt boyut avantajı ile PCB alanından tasarruf sağlar.

Klasik TO-220 paketli 7805 regülatörünün SMD versiyonu olarak entegreler dünyasında yerini alan 78M05, dijital devrelerin, mikrodenetleyicilerin ve çeşitli elektronik komponentler için 5V güç kaynağı tasarımlarında güvenilir çözüm sunar.

Teknik Özellikler

7805 78M05 SMD DPAK Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Pozitif Lineer Voltaj Regülatörü
• Model: 78M05 / L78M05 / MC78M05
• Üretici: ST Microelectronics, Texas Instruments, ON Semiconductor
• Paket Tipi: DPAK (TO-252)
• Çıkış Voltajı: 5.0V (±4%)
• Giriş Voltaj Aralığı: 7.5V - 25V
• Maksimum Çıkış Akımı: 500mA (sürekli)
• Dropout Voltajı: 2.5V (tipik)
• Quiescent Akımı: 5mA (tipik)
• Line Regülasyonu: 0.1% (tipik)
• Load Regülasyonu: 0.1% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Ripple Bastırma Oranı: 60dB (tipik)
• Termal Direnç (Junction-to-Case): 10°C/W
• Termal Direnç (Junction-to-Ambient): 92°C/W
• Koruma Özellikleri: Termal kapama, kısa devre koruması
• Çıkış Gürültüsü: 75µV (tipik)
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Sayısı: 3 (1:Input, 2:Output, 3:Ground)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

7805 78M05 SMD DPAK Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Elektronik

• Mikrodenetleyici beslemeleri
• Arduino projeleri
• Lojik devre beslemeleri
• Sensör modülleri
• IoT cihazları

İletişim Sistemleri

• RF modülleri
• Bluetooth devreleri
• Wi-Fi modülleri
• Kablosuz sensör ağları
• Veri aktarım devreleri

Endüstriyel Elektronik

• Otomasyon kontrol sistemleri
• Sensör arayüz kartları
• Veri toplama sistemleri
• Küçük güç kaynakları
• Gömülü sistem beslemeleri

Avantajlar ve Özellikler

7805 78M05 SMD DPAK Regülatör'ün sağladığı avantajlar ve çözümler.

• SMD Montaj: Otomatik yerleştirme uyumlu
• Kompakt Boyut: PCB alanından tasarruf
• Sabit 5V Çıkış: Kararlı ve regüle voltaj
• Düşük Profil: Yer kısıtlı uygulamalar için ideal
• DPAK Paketi: İyi termal performans
• Dahili Korumalar: Termal ve kısa devre koruması
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Minimum Harici Komponent: Kolay devre tasarımı
• Endüstriyel Standart: 7805 uyumluluğu
• Düşük Gürültü: Temiz çıkış voltajı

Devre Tasarımı ve Kullanım

7805 78M05 SMD DPAK Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DPAK):

• Pin 1: INPUT (Giriş Voltajı)
• Pin 2: OUTPUT (5V Çıkış)
• Pin 3: GROUND (Toprak)
• Tab: GROUND (Toprak, Termal Bağlantı)

Temel Uygulama Devresi:

1. Giriş kapasitörü (0.33µF-1µF) INPUT ve GND arasına bağlanır
2. Çıkış kapasitörü (0.1µF-10µF) OUTPUT ve GND arasına bağlanır
3. Regülatör girişine 9V-12V DC gerilim uygulanır
4. Çıkıştan 5V DC gerilim alınır
5. Tabanlık (tab) PCB toprak düzlemine bağlanır

Komponent Seçimi İpuçları:

• Giriş kapasitörü için 35V veya daha yüksek voltaj dereceli kapasitör seçin
• Çıkış kapasitörü ripple filtreleme için en az 1µF değerinde olmalıdır
• 300mA üzeri akımlarda termal alan artırılmalıdır
• Yüksek ESR kapasitörlerden kaçının, regülatör kararsızlığına neden olabilir
• Uzun giriş hatları için daha büyük değerli giriş kapasitörü kullanın

PCB Tasarım İpuçları:

• Termal tab için geniş bakır alan ve çoklu termal vialar kullanın
• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• Güç yolları için kalın bakır hatlar kullanın (en az 1mm genişlik)
• Analog ve dijital toprakları ayrı tutun, regülatör altında birleştirin
• Isı dağılımını optimize etmek için çift taraflı PCB tercih edin

Sorun Giderme ve İpuçları

7805 78M05 SMD DPAK Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal alanı genişletin, yük akımını azaltın, giriş voltajını düşürün
• Düşük Çıkış Voltajı: Giriş voltajının en az 7.5V olduğunu doğrulayın
• Çıkış Dalgalanması: Çıkış kapasitörünü artırın, bypass kapasitörleri ekleyin
• Lehimleme Sorunları: Yeterli ısı ve uygun pasta kullanın, termal pad'i iyi lehimleyin
• Kararsız Çalışma: Kapasitör tiplerini ve yerleşimini kontrol edin

SMD Montaj İpuçları

• DPAK paket için uygun lehim profili kullanın
• Sıcak hava veya reflow lehimleme teknikleri uygundur
• Termal pad bölgesinde yeterli lehim pastası kullanın
• Havya ile manuel lehimlemede ön ısıtma yapın
• Lehimlemeden sonra soğuk lehim bağlantılarını kontrol edin

Verim Artırma Yöntemleri

• Giriş voltajını çıkıştan 2-3V daha yüksek tutun
• Yüksek verimlilik gereken uygulamalarda anahtarlamalı regülatör alternatiflerini değerlendirin
• Batarya ile çalışan uygulamalarda düşük dropout (LDO) regülatörler tercih edin
• Gövdedeki termal direnci düşürmek için termal vialar kullanın
• Düşük çalışma sıcaklığı için akım tüketimini optimize edin

Paket İçeriği

• 7805 78M05 SMD DPAK Regülatör
