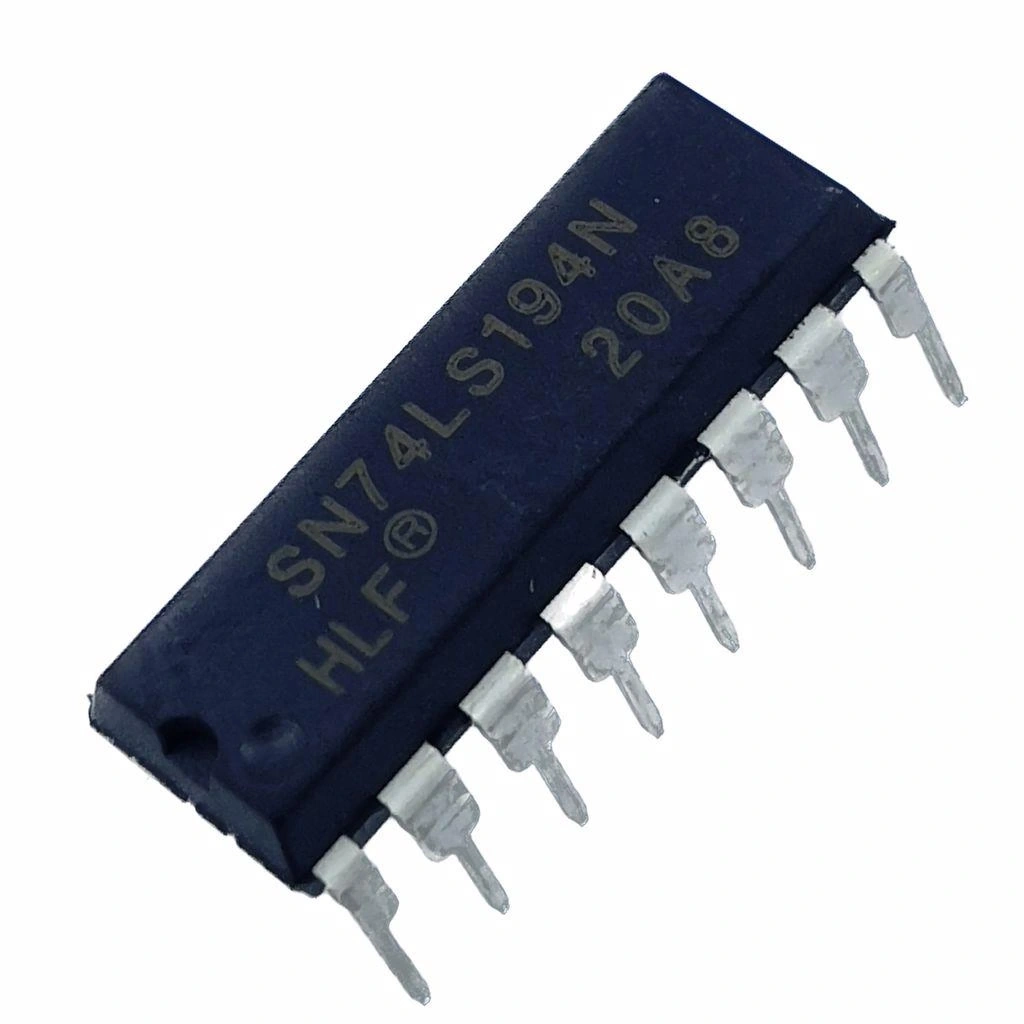

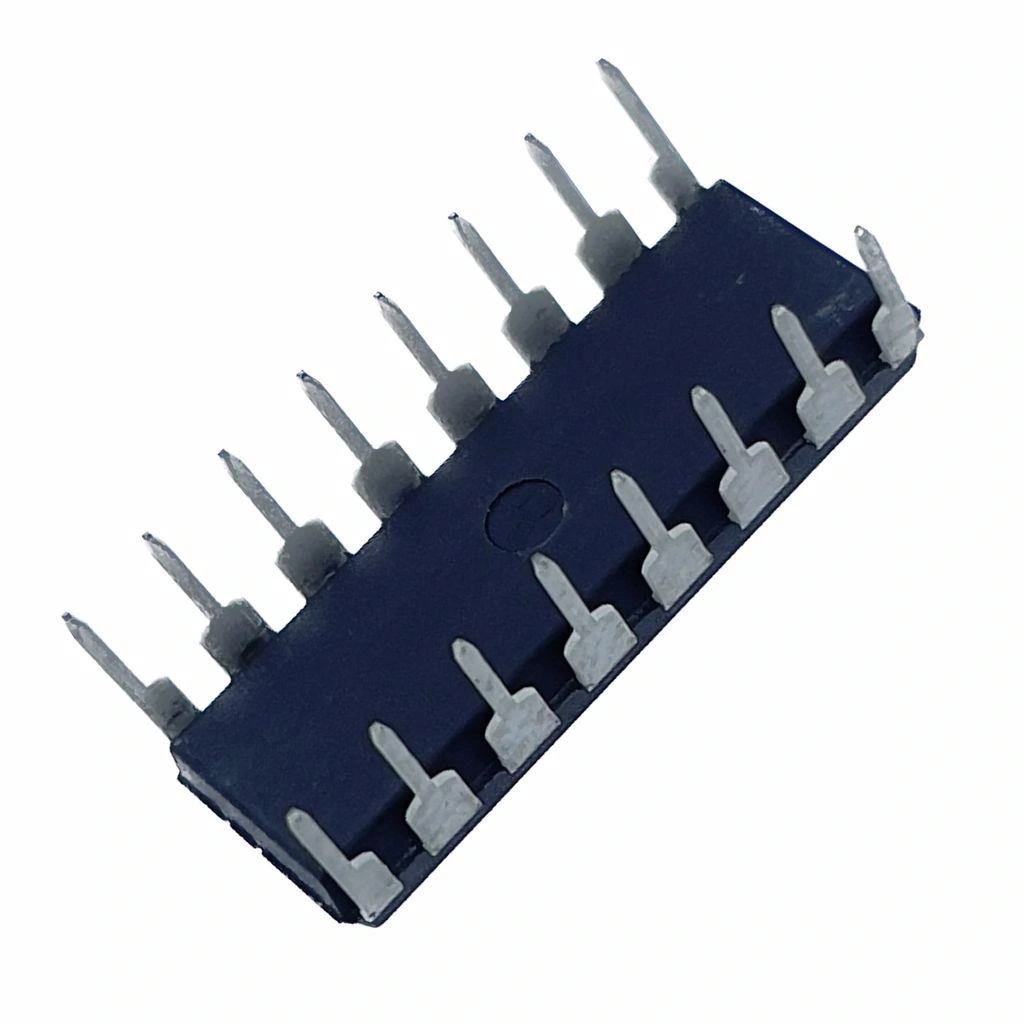

74LS194 DIP-16 Shift Register Entegresi

Görsel 1
Görsel 2
VoltajPuan : 138
Fiyat:
0,44 USD + KDV
İndirimli Fiyat (%20) :
0,35 USD + KDV
Kazancınız 0,09 USD
KDV Dahil:
16,61 TL
Aynı Gün Kargo

74LS194 DIP-16 Shift Register Entegresi

74LS194 DIP-16 Shift Register Entegresi, 4-bit çift yönlü evrensel kaydırma yazmacıdır. TTL ailesinin LS (Low-power Schottky) serisine ait olan bu entegre, verileri sağa veya sola kaydırma, paralel yükleme ve tutma (hold) gibi çeşitli modlarda çalışabilir. DIP-16 paketi içinde sunulan 74LS194, düşük güç tüketimi ve yüksek hız avantajlarını birleştirerek, veri işleme, kontrol ve seri-paralel dönüşüm uygulamaları için ideal bir seçenektir.

Çok yönlü çalışma modları sunan 74LS194, logic entegreler ailesinin güçlü bir üyesidir. Mode select pinleri sayesinde dört farklı çalışma moduna sahiptir: Paralel yükleme, sağa kaydırma, sola kaydırma ve veri tutma. Senkron çalışma yapısı, saat (clock) sinyali ile kontrol edilebilir veri işleme olanağı tanır.

Dijital devreler, veri yolları, protokol dönüştürücüler ve seri-paralel dönüşüm uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, verimli dijital kontrol sistemleri ve veri manipülasyonu gerektiren projeler için temel yapı taşı olarak tercih edilmektedir.


Teknik Özellikler

74LS194 DIP-16 Shift Register Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

  • Entegre Ailesi: 74LS (Low-power Schottky TTL)
  • Fonksiyon: 4-Bit Çift Yönlü Evrensel Kaydırma Yazmacı
  • Paket Tipi: DIP-16 (Dual In-line Package)
  • Pin Sayısı: 16
  • Çalışma Modları: Paralel yükleme, sağa kaydırma, sola kaydırma, veri tutma
  • Besleme Gerilimi (VCC): 5V (±0.25V)
  • Maksimum Çalışma Frekansı: 32 MHz (tipik)
  • Propagasyon Gecikmesi: 15ns (tipik)
  • Güç Tüketimi: 90mW (tipik)
  • Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
  • Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
  • Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
  • Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
  • Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
  • Fan-out Kapasitesi: 10 LS TTL yükü
  • Kontrol Pinleri: S0, S1 (mod seçimi)
  • Saat (Clock) Girişi: Yükselen kenar tetiklemeli (Positive-edge triggered)
  • Veri Girişleri: 4 paralel bit (A, B, C, D), sağ seri giriş (DSR), sol seri giriş (DSL)
  • Veri Çıkışları: 4 paralel bit (QA, QB, QC, QD)
  • Clear (CLR) Girişi: Aktif düşük seviyeli (Active Low)
  • Teknoloji: BiCMOS, Silikon
  • RoHS Uyumluluğu: Evet
  • Montaj Türü: Through-Hole (Delikli montaj)
  • Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
  • Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS194 DIP-16 Shift Register Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Dijital İşlem Uygulamaları

  • Veri seri-paralel dönüşümleri
  • Bit manipülasyon devreleri
  • UART benzeri haberleşme arayüzleri
  • Sayısal veri işleme ve geciktirme devreleri
  • FIFO ve LIFO tampon devreleri

Kontrol Sistemleri

  • LED dizisi kontrol devreleri
  • 7-segment gösterge sürücüleri
  • Endüstriyel kontrol sistemleri
  • Durum makineleri (State machines)
  • Tuş tarama (key scanning) devreleri

Protokol Dönüştürücüler

  • SPI/I2C protokol arayüzleri
  • Veri yolu genişletme uygulamaları
  • Paralel-seri veri dönüşüm işlemleri
  • Mikrodenetleyici I/O genişletme
  • Sensör veri dönüştürücüleri

Avantajlar ve Özellikler

74LS194 DIP-16 Shift Register Entegresi'nin sağladığı avantajlar ve çözümler.

  • Çok Yönlü Çalışma: Dört farklı çalışma modu (paralel yükleme, sağa/sola kaydırma, veri tutma)
  • Senkron Operasyon: Saat sinyali ile senkronize çalışma
  • Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile optimize edilmiş güç kullanımı
  • Yüksek Hız: 32 MHz'e kadar çalışma frekansı
  • Kolay Entegrasyon: Standart TTL lojik seviyeleri ile uyumluluk
  • Temiz Reset: Clear girişi ile tüm yazmaçları sıfırlama yeteneği
  • Yüksek Fan-out: 10 LS TTL yükü sürebilme kapasitesi
  • Geniş Uygulama Yelpazesi: Veri işleme, kontrol ve haberleşme uygulamaları
  • İyi Gürültü Bağışıklığı: TTL ailesinin karakteristik özelliği
  • Düşük Gecikme: 15ns propagasyon gecikmesi ile hızlı işlem

Bağlantı ve Kullanım

74LS194 DIP-16 Shift Register Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

İpucu: 74LS194 shift register kullanırken S0 ve S1 kontrol pinleri ile çalışma modunu belirleyebilirsiniz. S0=0, S1=0 iken veri tutma (hold); S0=1, S1=0 iken sağa kaydırma; S0=0, S1=1 iken sola kaydırma; S0=1, S1=1 iken paralel yükleme modu seçilir. Yüksek hızlı uygulamalarda, kontrol sinyalleri ile saat (clock) sinyali arasındaki zamanlama kritiktir; clock yükselen kenarından önce tüm kontrol ve veri girişleri stabil olmalıdır. Saat sinyali yükselen kenardan tetiklendiğinden, CMOS mikrodenetleyiciler ile doğrudan arabirimlenebilir. Veri bütünlüğü için tüm kullanılmayan girişleri pull-up veya pull-down dirençleri ile sabitlemek iyi bir uygulamadır. Sinyaller arasındaki zamanlama farklarını minimize etmek için tüm bağlantıları mümkün olduğunca kısa tutun. Veri kaydırmada seri zincirleme uygulamalar için, bir entegrenin QD çıkışını bir sonrakinin DSR girişine bağlayabilirsiniz. Birden fazla 74LS194 kullanarak 8, 12 veya daha fazla bitlik shift register oluşturabilirsiniz. Clear (CLR) pini aktif-düşük olduğundan, normal çalışmada VCC'ye bağlı tutulmalıdır. Devreye ilk güç verildiğinde CLR pinine kısa bir reset pulse göndermek, kaydedicinin bilinen bir başlangıç durumunda olmasını sağlar.

Pin konfigürasyonu (DIP-16 paketi):

  • Pin 1 (CLR): Aktif düşük Clear girişi
  • Pin 2 (DSR): Sağ seri veri girişi
  • Pin 3 (A): Paralel veri girişi A (en düşük bit)
  • Pin 4 (B): Paralel veri girişi B
  • Pin 5 (C): Paralel veri girişi C
  • Pin 6 (D): Paralel veri girişi D (en yüksek bit)
  • Pin 7 (DSL): Sol seri veri girişi
  • Pin 8 (GND): Toprak bağlantısı
  • Pin 9 (S0): Mod seçim girişi 0
  • Pin 10 (S1): Mod seçim girişi 1
  • Pin 11 (CLK): Saat sinyali girişi
  • Pin 12 (QD): D çıkışı (en yüksek bit)
  • Pin 13 (QC): C çıkışı
  • Pin 14 (QB): B çıkışı
  • Pin 15 (QA): A çıkışı (en düşük bit)
  • Pin 16 (VCC): Pozitif besleme girişi (+5V)

Çalışma modları (S1, S0 kontrol pinleri):

  • S1=0, S0=0: Veri tutma modu (içerik değişmez)
  • S1=0, S0=1: Sağa kaydırma modu (DSR'den veri girer)
  • S1=1, S0=0: Sola kaydırma modu (DSL'den veri girer)
  • S1=1, S0=1: Paralel yükleme modu (A-D pinlerinden veri yüklenir)

Uygulama Örneği

74LS194 DIP-16 Shift Register Entegresi kullanarak basit bir LED kaydırma devresi oluşturma.

Gerekli Komponentler

  • 1x 74LS194 Shift Register
  • 4x LED (farklı renklerde tercih edilebilir)
  • 4x 330Ω direnç (LED'ler için)
  • 1x 10kΩ direnç (reset pull-up için)
  • 2x 10kΩ direnç (mod seçim pull-down için)
  • 1x 0.1µF kapasitör (besleme bypassı)
  • 1x 555 Timer IC veya puls üreteci (opsiyonel)
  • Breadboard ve bağlantı telleri
  • 5V DC güç kaynağı

Bağlantı Adımları

  • 74LS194'ün VCC (pin 16) ve GND (pin 8) pinlerini besleyin
  • VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
  • CLR (pin 1) pinini 10kΩ pull-up direnci üzerinden VCC'ye bağlayın
  • QA-QD çıkışlarını (pin 15-12) 330Ω dirençler üzerinden LED'lere bağlayın
  • LED'lerin diğer uçlarını GND'ye bağlayın
  • S0 (pin 9) ve S1 (pin 10) kontrol pinlerini mod seçimi için hazırlayın
  • CLK (pin 11) girişini puls kaynağına bağlayın
  • DSR (pin 2) veya DSL (pin 7) seri girişlerini veri kaynağına bağlayın

Sorun Giderme ve İpuçları

74LS194 DIP-16 Shift Register Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Veri Yüklenmiyor: S0 ve S1 pinlerinin doğru lojik seviyede olduğunu kontrol edin
  • Kaydırma Çalışmıyor: Saat sinyalinin doğru genlikte ve frekansta olduğunu doğrulayın
  • Rastgele Çıkış: CLR pininin yüksek seviyede olduğunu ve beslemenin stabil olduğunu kontrol edin
  • Çıkış Yok: VCC ve GND bağlantılarını kontrol edin, bypass kapasitörünün olduğundan emin olun
  • Veri Kaybı: Saat frekansının maksimum değeri aşmadığını kontrol edin (32 MHz)

Optimal Kullanım İpuçları

  • Kaynak ve çıkış empedanslarını eşleştirerek sinyal bütünlüğünü koruyun
  • Yüksek frekanslı uygulamalarda bağlantı hatlarını kısa tutun
  • Devreye ilk güç verildiğinde CLR pini ile reset uygulamayı alışkanlık haline getirin
  • Kullanılmayan TTL girişlerini asla yüzük bırakmayın, pull-up/down dirençleri ile sonlandırın
  • Fan-out kapasitesini aşmamak için çıkış yüklerini dikkatle hesaplayın
  • Gürültülü ortamlarda anahtar debouncei için kaydırma yazmaçları kullanabilirsiniz

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Entegreler

Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Logic Entegreler

Dijital lojik fonksiyonları için çeşitli TTL ve CMOS entegreleri keşfedin.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve lojik entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.

  • Kalite Güvencesi: Orijinal ve güvenilir entegreler
  • Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
  • Hızlı Teslimat: Stoktan hızlı gönderim imkanı
  • Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
  • Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

74LS194'ün çalışma modları nasıl seçilir?

S0 ve S1 kontrol pinleri ile: S0=0/S1=0 (veri tutma), S0=1/S1=0 (sağa kaydırma), S0=0/S1=1 (sola kaydırma), S0=1/S1=1 (paralel yükleme).

74LS194 ve 74194 arasındaki fark nedir?

74LS194 Low-power Schottky teknolojisi kullanır, daha düşük güç tüketir ve daha hızlıdır. 74194 ise standart TTL teknolojisidir, daha yüksek güç tüketir.

Bu entegre ile 4-bitten uzun kaydırma yazmacı nasıl oluşturulur?

Birden fazla 74LS194 kaskad bağlanabilir. QD çıkışı sonraki entegrenin DSR girişine, QA çıkışı ise DSL girişine bağlanarak bit sayısı artırılır.

Clear pini (CLR) nasıl kullanılır?

Aktif-düşük olan CLR pini, 0 seviyesine çekildiğinde tüm çıkışları sıfırlar. Normal çalışmada VCC'ye bağlı tutulmalıdır.

74LS194 mikrodenetleyici ile nasıl kontrol edilir?

3 kontrol pini (CLK, S0, S1) ve gerekli veri pinleri mikrodenetleyicinin GPIO pinlerine bağlanır. CLK pini yükselen kenardan tetiklenir.

Maksimum çalışma frekansı ne kadardır ve neden önemlidir?

Tipik 32 MHz'dir. Yüksek hızlı veri işleme uygulamalarında sınır değer olarak dikkate alınmalıdır. Aşılması durumunda kararsız çalışma görülebilir.

LED kaydırma projesi için tipik saat frekansı ne olmalıdır?

İnsan gözünün algılayabileceği 1-10 Hz arası frekans uygundur. 555 timer IC veya mikrodenetleyici ile bu frekans aralığında clock üretilebilir.

Kullanılmayan 74LS194 girişleri nasıl bağlanmalıdır?

Kullanılmayan girişler asla yüzen bırakılmamalıdır. Veri girişleri GND'ye veya VCC'ye, kontrol girişleri pull-up/down dirençleri ile sonlandırılmalıdır.
