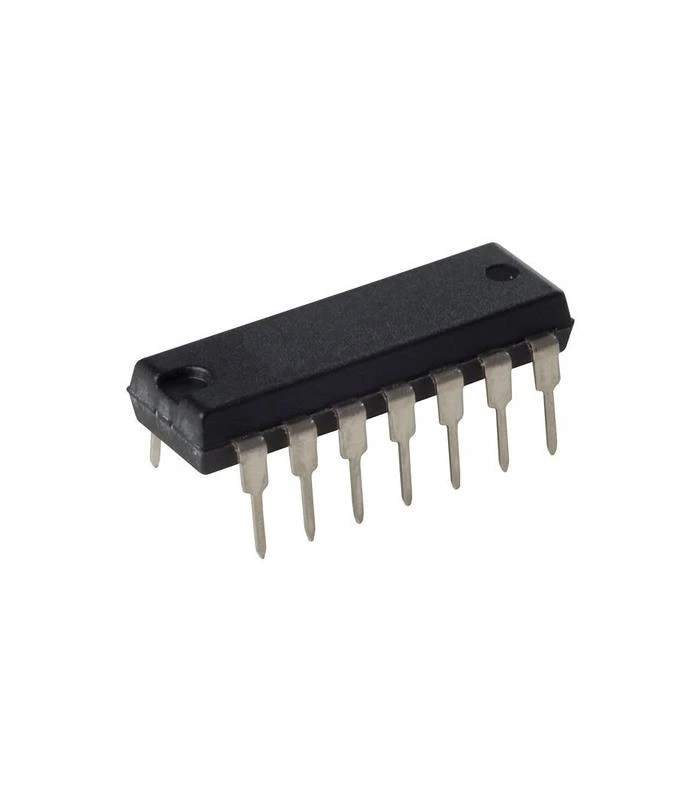

74LS164 DIP-14 Shift Register Entegresi
74LS164 DIP-14 Shift Register Entegresi, 8-bit seri giriş/paralel çıkış kaydırma yazmacı işlevine sahip düşük güçlü Schottky (LS) teknolojisine dayalı standart bir mantık entegresidir. Bu entegre, seri veri girişini 8-bit paralel veri çıkışına dönüştürmek için kullanılır ve seri-paralel dönüşüm, LED kontrol ve basit veri yolu genişletme uygulamaları için idealdir.
DIP-14 paketinde sunulan bu logic entegre, breadboard, delikli pertinaks ve through-hole PCB'lere kolay montaj imkanı sunar. Clock (saat) sinyali ile tetiklenen 8-bitlik shift register yapısı, ardışık veri manipülasyonu için ideal bir çözümdür.
Düşük güç tüketimi ve yüksek hızlı çalışma özellikleriyle dikkat çeken bu entegre, diğer elektronik komponentler ile birlikte LED display sürücüleri, basit seri-paralel dönüştürücüler ve dijital devre uygulamaları için temel bir yapı taşı niteliğindedir.
Teknik Özellikler
74LS164 DIP-14 Shift Register Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: 8-Bit Seri Giriş/Paralel Çıkış Shift Register
- Lojik Ailesi: LS (Low-Power Schottky) TTL
- Besleme Gerilimi (Vcc): 5V DC (±0.5V)
- Giriş Sayısı: 2 (A ve B seri giriş) + 1 (Clock) + 1 (Clear)
- Çıkış Sayısı: 8 (QA - QH)
- Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
- Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.5V
- Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
- Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
- Güç Tüketimi: Tipik 29mW
- Maksimum Clock Frekansı: 25-35 MHz (tipik)
- Propagasyon Gecikmesi: ~15ns
- Package: DIP-14 (Dual In-line Package)
- Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
- Pin Konfigürasyonu: Standart 14-pin DIP
- Üretim Teknolojisi: Bipolar TTL
- Giriş Akımı: Tipik 0.1mA (IIH), -0.4mA (IIL)
- Çıkış Akımı: 8mA (source) / 16mA (sink)
- Fan-out: 10 LS yükü
- RoHS Uyumluluğu: Evet (modern versiyonlar)
Kullanım Alanları
74LS164 DIP-14 Shift Register Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
LED Display Kontrol
- LED matrisleri sürme
- Kayan yazı göstergeleri
- 7 segment display dizileri
- LED bar-graph kontrol
- Seri LED animasyonu
Veri Dönüştürme
- Mikrodenetleyici I/O genişletme
- Seri-paralel veri dönüşümü
- Port genişletme uygulamaları
- SPI benzeri protokoller
- Paralel veri aktarımı
Dijital Devre Uygulamaları
- Sayaç devreleri
- Durum makineleri
- Zaman geciktirme uygulamaları
- Karakter jeneratörleri
- Dijital filtreler
Avantajlar ve Özellikler
74LS164 DIP-14 Shift Register Entegresi'nin sağladığı avantajlar ve çözümler.
- Seri-Paralel Dönüşüm: Tek bir veri hattıyla 8 çıkış kontrolü
- Düşük Güç Tüketimi: LS teknolojisi ile düşük enerji kullanımı
- AND Kapılı Girişler: A ve B girişleri ile veri doğrulama
- Kolay Kaskad Bağlantı: Çoklu entegre ile genişletilebilir yapı
- Breadboard Dostu: Standart DIP paketi ile kolay prototipleme
- Yüksek Hız: 25MHz+ clock frekansı ile hızlı veri transferi
- Senkron Çalışma: Clock sinyali ile senkronize işlem
- Asenkron Reset: Clear pini ile tüm çıkışları sıfırlama
- TTL Uyumlu: Standart 5V TTL lojik seviyeleriyle çalışma
- Geniş Çalışma Sıcaklığı: 0°C ile 70°C arası
Devre Tasarımı ve Kullanım
74LS164 DIP-14 Shift Register Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.
İpucu: 74LS164 kaydırma yazmacını LED kontrol uygulamalarında kullanırken, çıkışlarla LED'ler arasına 330Ω veya 470Ω direnç eklemeyi unutmayın. Yüksek hızlı clock uygulamalarında bypass kapasitörü (0.1μF) Vcc ve GND arasına bağlayarak gürültüyü bastırabilirsiniz. Clear (Master Reset) pini aktif düşük olduğundan, kullanılmadığı durumlarda pull-up direnci (10kΩ) ile Vcc'ye bağlanmalıdır. Çoklu 74LS164 entegrelerini birbirine bağlarken, ilk entegrenin QH çıkışını ikinci entegrenin A ve B girişlerine bağlayarak 16-bit, 24-bit veya daha uzun kaydırma yazmaçları oluşturabilirsiniz.
Pin Bağlantıları ve İşlevleri:
- Pin 1 (A): Seri veri girişi 1
- Pin 2 (B): Seri veri girişi 2
- Pin 3-6, 10-13 (QA-QH): Paralel veri çıkışları
- Pin 7 (GND): Toprak
- Pin 8 (CLK): Clock girişi (yükselen kenar tetiklemeli)
- Pin 9 (CLR): Asenkron reset (aktif düşük)
- Pin 14 (VCC): +5V besleme gerilimi
Temel Bağlantı ve Kullanım İpuçları:
- Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
- AND Giriş Yapısı: A ve B girişleri AND işlemine tabi tutulur
- Veri Girişi: Genellikle A ve B birleştirilerek tek giriş olarak kullanılır
- Clock Sinyali: Yükselen kenar tetiklemeli, minimum 20ns genişlikte
- Clear Kullanımı: Kullanılmıyorsa Vcc'ye bağlayın
- LED Kontrol: Her çıkışa bir akım sınırlama direnci ekleyin
Sorun Giderme ve İpuçları
74LS164 DIP-14 Shift Register Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Veri Aktarımı Sorunları: Clock hattını kontrol edin, minimum genişliği sağlayın
- Çıkış Alınamama: Clear pininin Vcc'ye bağlı olduğundan emin olun
- Tutarsız Çalışma: Bypass kapasitörü ekleyin
- Yanlış Veri: A ve B girişlerinin doğru lojik seviyede olduğunu kontrol edin
- Aşırı Isınma: Çıkış akımlarını sınırlayın, fan-out değerlerini aşmayın
Performans İyileştirme İpuçları
- Yüksek hızlı uygulamalarda hat uzunluklarını kısa tutun
- Çıkış LED'lerinde akım sınırlama dirençlerini optimize edin
- Pull-up ve pull-down dirençlerini uygun değerlerde seçin
- MCU bağlantısında uygun lojik seviye dönüştürücüler kullanın
- Clock hattını gürültüden korumak için ekranlama yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Logic entegreler ile dijital devrelerinizi ve mantıksal işlemlerinizi gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
74LS164 shift register tam olarak ne işe yarar?
Seri gelen veriyi 8-bit paralel çıkışa dönüştürür. Her clock darbesinde veri girişinden bir bit alır ve tüm bitleri bir adım ileriye kaydırır.
A ve B girişleri nasıl kullanılır?
A ve B girişleri dahili AND kapısı üzerinden bağlıdır. Normalde birbirine bağlanarak tek giriş olarak kullanılır, ayrı kullanıldığında her ikisinin de 1 olması gerekir.
74LS164 ile Arduino arasında bağlantı nasıl yapılır?
Veri pini A-B girişlerine, clock pini CLK'ya, reset pini CLR'ye bağlanır. Arduino'dan üç pin kullanarak sekiz çıkış kontrolü sağlanabilir.
Clock (CLK) pin işlevi nasıl çalışır?
Yükselen kenar tetiklemeli çalışır. Her yükselen kenarda A-B girişlerindeki veri QA'ya alınır ve önceki değerler bir adım ileriye kaydırılır.
Birden fazla 74LS164 nasıl kaskad bağlanır?
İlk entegrenin QH çıkışı ikinci entegrenin A-B girişlerine bağlanır. Tüm entegrelerin CLK ve CLR pinleri paralel bağlanır.
74LS164'ün 74HC164'ten farkı nedir?
74HC164 CMOS teknolojisine dayanır, daha düşük güç tüketir ve daha geniş besleme aralığına (2-6V) sahiptir. 74LS164 ise TTL tabanlı ve 5V beslemeli çalışır.
Clear (CLR) pini kullanılmadığında ne yapılmalı?
Aktif düşük olduğundan, doğrudan Vcc'ye veya 10kΩ pull-up direnci ile bağlanmalıdır. Boşta bırakılırsa entegre düzgün çalışmayabilir.
LED kontrol uygulamasında dikkat edilmesi gereken noktalar nelerdir?
Çıkışlara akım sınırlayıcı direnç (330Ω veya 470Ω) bağlanmalı, çıkış akımı 16mA'i aşmamalı ve uzun LED dizileri için ek sürücü kullanılmalıdır.
