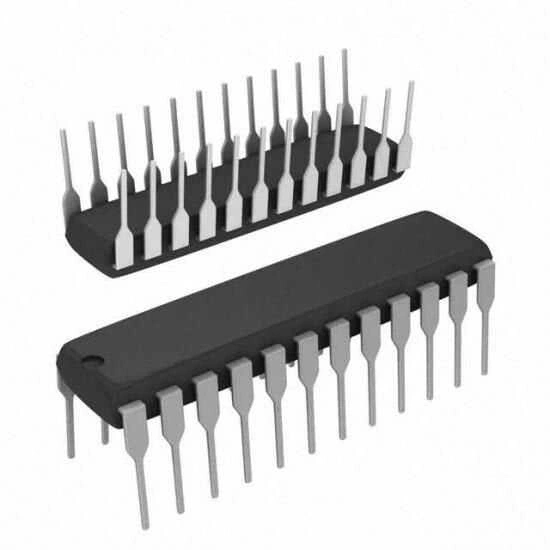

74LS154 DIP24 Entegre
74LS154 DIP24 Entegre Bu 4-hat-16-hat kod çözücülerin her biri, iki ikili kodlu girişi, hem strobe girişleri (G1 ve G2) DÜŞÜK olduğunda on altı karşılıklı özel çıkıştan birine kodlamak için TTL devresini kullanır. Çoğullama çözme işlevi, çıkış hattını adreslemek için 4 giriş hattı kullanılarak gerçekleştirilir ve diğer flaş girişi DÜŞÜK olan flaş girişlerinden birinden veri geçirir. Strobe girişlerinden biri YÜKSEK olduğunda, tüm çıkışlar YÜKSEK olur. Bu çoğullama çözücüler, yüksek performanslı bellek kod çözücüleri uygulamak için idealdir. Tüm girişler tamponlanır ve iletim hattı etkilerini en aza indirmek ve böylece sistem tasarımını basitleştirmek için giriş kenetleme diyotları sağlanır. Seri 74LS Besleme gerilimi 4.75-5.25V İşlev Dekoder ve Demux Mantık Tipi Bipolar Besleme Akımı - Maks 9mA Çıkış Akımı 8 mA/-0.4mA Pin Sayısı 24 Paket Tipi DIP-24 74LS154 Datasheet.
