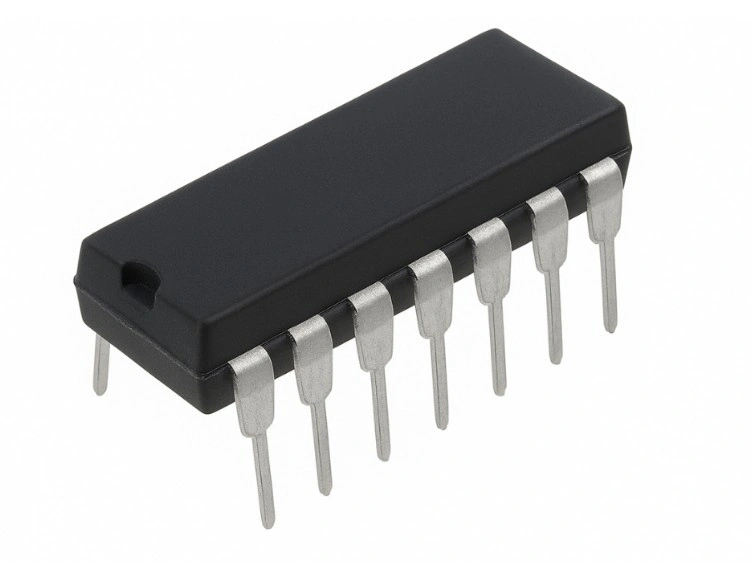

74HC93 DIP-14
74HC93, 4 bitlik asenkron (ripple) ikili sayaç yapısına sahip yüksek hızlı CMOS lojik entegredir. Girişine uygulanan darbe sinyallerini sayarak ikili çıkış kombinasyonları üretir ve frekans bölme uygulamalarında etkin şekilde kullanılır. Dahili reset girişleri sayesinde sayaç değeri istenildiğinde sıfırlanabilir. DIP-14 kılıfı ile breadboard ve delikli pertinaks kartlarda kolayca kullanılabilir, eğitimden profesyonel projelere kadar geniş kullanım alanı sunar.
Teknik Özellikler
- Entegre Modeli: 74HC93
- Lojik Fonksiyon: 4-Bit Binary Ripple Counter
- Lojik Ailesi: HC (High Speed CMOS)
- Çalışma Voltajı: 2V – 6V DC
- Çıkış Sayısı: 4 bit (QA, QB, QC, QD)
- Reset Girişleri: Asenkron reset pinleri
- Kılıf Tipi: DIP-14
- Kullanım Alanı: Sayıcı ve frekans bölücü devreler
Anahtar Avantajlar
- 4 bitlik sayıcı yapısı sayesinde 0’dan 15’e kadar ikili sayım yapabilir. Girişe uygulanan her darbe çıkış değerini artırır. Bu özellik darbe sayma uygulamalarında pratik kullanım sunar. Basit donanımla sayaç devresi oluşturmayı mümkün kılar.
- Ripple counter yapısı sayesinde frekans bölücü olarak kullanılabilir. Her çıkış biti giriş frekansının belirli oranlarda bölünmüş halini üretir. Saat sinyali üretim ve zamanlama devrelerinde büyük avantaj sağlar. Osilatör devreleriyle birlikte kullanılabilir.
- Geniş çalışma voltaj aralığı sayesinde 3.3V ve 5V sistemlerle uyumludur. Mikrodenetleyici tabanlı projelere kolayca entegre edilebilir. Düşük güç tüketimi taşınabilir projelerde avantaj sağlar. HC lojik ailesi sayesinde yüksek anahtarlama hızına sahiptir.
- DIP-14 kılıf yapısı lehimleme ve prototip devre kurulumunu kolaylaştırır. Breadboard üzerinde doğrudan kullanılabilir. Eğitim ve laboratuvar ortamlarında tekrar tekrar kullanılabilir. Deneysel devre geliştirme sürecini hızlandırır.
Uygulama Alanları
- Dijital sayaç devrelerinde darbe sayma amacıyla kullanılır. Sensörlerden gelen tetik sinyalleri sayılarak ölçüm yapılabilir. Endüstriyel sayaç prototiplerinde görev alabilir. Basit sayma uygulamalarında güvenilir çözümdür.
- Frekans bölme devrelerinde giriş sinyalinin daha düşük frekanslara dönüştürülmesi için kullanılır. Saat sinyali üretimi gereken projelerde pratik çözüm sunar. Zamanlama devrelerinde temel bileşen olarak görev alabilir. RC osilatörlerle birlikte çalışabilir.
- Dijital eğitim setlerinde sayaç ve lojik devre öğretimi için kullanılır. Öğrenciler ikili sayma mantığını uygulamalı olarak gözlemleyebilir. Laboratuvar deneylerinde temel lojik yapıların anlaşılmasına yardımcı olur. Eğitim amaçlı devrelerde yaygın şekilde tercih edilir.
- Otomasyon ve kontrol sistemlerinde olay sayma veya darbe ölçme uygulamalarında kullanılabilir. Sensör çıkışlarını sayarak sistem durum analizi yapılabilir. Basit kontrol sistemlerinde sayıcı modülü olarak görev alabilir. Endüstriyel prototip projelerde esnek kullanım sunar.
Paket İçeriği
1 Adet 74HC93 DIP-14 Entegre
