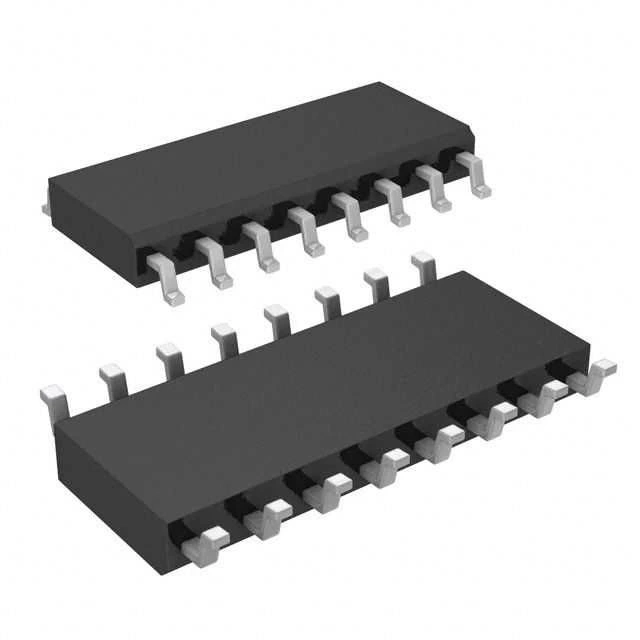

74HC595D Smd Soic16 Shift Register Entegresi

74HC595D SMD SOIC16 Shift Register Entegresi

74HC595D, 8-bit seri giriş paralel çıkış (SIPO) shift register entegresidir. SOIC16 SMD paketinde sunulan bu entegre, seri veri akışını 8-bit paralel çıkışa dönüştürmek için tasarlanmıştır. Yüksek hızlı CMOS teknolojisi ile üretilmiştir.

Üç durumlu (3-state) çıkışlara sahip olan 74HC595D, kaskad bağlanabilme özelliği ile genişletilebilir yapı sunar. Elektronik komponentler arasında I/O port genişletme uygulamalarında sıkça tercih edilir.

Düşük güç tüketimi ve seri veri transferi avantajı sunan 74HC595D, entegreler içinde kompakt bir çözüm sunar. Shift register entegresi olarak LED kontrolü, veri genişletme ve paralel çıkış uygulamaları için idealdir.

Teknik Özellikler

74HC595D SMD SOIC16 Shift Register Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: 8-Bit Seri Giriş Paralel Çıkış (SIPO) Shift Register
• Üretici: Texas Instruments / NXP / ST Microelectronics
• Paket Tipi: SOIC-16 (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: 2.0V - 6.0V
• Önerilen Çalışma Voltajı: 5.0V
• Teknoloji: Yüksek Hızlı CMOS (HC)
• Bit Sayısı: 8-bit
• Maksimum Çalışma Frekansı: 100MHz (tipik, VCC=5V)
• Propagasyon Gecikmesi: 10.5ns (tipik, VCC=5V)
• Çıkış Tipi: 3-State (Üç Durumlu)
• Çıkış Akımı (Kaynak): -6mA (maksimum)
• Çıkış Akımı (Havuz): 6mA (maksimum)
• Güç Tüketimi: 80μW (tipik, statik)
• Seri Çıkış: Kaskad bağlantı için QH' pini
• Çıkış Aktifleştirme: Aktif düşük Output Enable (OE)
• Veri Latch: Dahili 8-bit saklama register'ı
• Saat Kenarı Tepkisi: Pozitif kenar tetiklemeli
• CMOS/TTL Uyumluluğu: Var
• Kaskad Bağlama Özelliği: Var
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Pin Sayısı: 16
• Montaj Tipi: Surface Mount (Yüzey Montaj)
• Boyutlar (yaklaşık): 9.90mm x 3.90mm x 1.58mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC595D SMD SOIC16 Shift Register Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

LED Kontrolü

• LED matrisleri
• 7-segment gösterge sürücüleri
• LED ışık şeritleri
• Durum göstergeleri
• Animasyonlu LED dizileri

Mikrodenetleyici Genişletme

• I/O port genişletme
• Seri-paralel dönüşüm
• Arduino/Raspberry Pi GPIO genişletme
• Çoklu düğme arayüzleri
• Sensör okuma devresi

Veri Yönlendirme

• Veri baytı seri aktarım
• Adres dekodlama
• Paralel veri latching
• Dijital kontrol sistemleri
• Anahtar matrisleri

Avantajlar ve Özellikler

74HC595D SMD SOIC16 Shift Register Entegresi'nin sağladığı avantajlar ve çözümler.

• Az Pin Kullanımı: Sadece 3 pin ile 8-bit kontrol imkanı
• Kaskad Bağlantı: Sınırsız genişleme olanağı
• Dahili Latch: Veriyi saklamak için harici latch gerekmez
• Üç Durumlu Çıkışlar: Yüksek, düşük veya yüksek empedans durumları
• Yüksek Hız: 100MHz'e kadar çalışabilme
• Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
• SMD Paket: PCB alanından tasarruf
• Geniş Besleme Aralığı: 2V-6V arası çalışabilme
• TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı
• Endüstri Standardı: Yaygın olarak desteklenen entegre

Devre Tasarımı ve Kullanım

74HC595D SMD SOIC16 Shift Register Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-16):

• Pin 1: QB (Çıkış B)
• Pin 2: QC (Çıkış C)
• Pin 3: QD (Çıkış D)
• Pin 4: QE (Çıkış E)
• Pin 5: QF (Çıkış F)
• Pin 6: QG (Çıkış G)
• Pin 7: QH (Çıkış H)
• Pin 8: GND (Toprak)
• Pin 9: QH' (Seri Çıkış)
• Pin 10: SRCLR (Shift Register Clear, Aktif Düşük)
• Pin 11: SRCLK (Shift Register Clock)
• Pin 12: RCLK (Register Clock/Latch)
• Pin 13: OE (Output Enable, Aktif Düşük)
• Pin 14: SER (Seri Veri Girişi)
• Pin 15: QA (Çıkış A)
• Pin 16: VCC (Pozitif Besleme)

Temel Bağlantı Şeması:

1. VCC (Pin 16) pozitif besleme voltajına (2V-6V, tipik 5V) bağlanır
2. GND (Pin 8) toprak hattına bağlanır
3. VCC ve GND arasına 0.1μF bypass kapasitörü bağlanır
4. SER (Pin 14) seri veri girişi - mikrokontrolör veri pinine bağlanır
5. SRCLK (Pin 11) shift register saat pini - mikrokontrolör clock pinine bağlanır
6. RCLK (Pin 12) storage register saat pini - mikrokontrolör latch pinine bağlanır
7. OE (Pin 13) çıkışları aktifleştirmek için GND'ye bağlanır, devre dışı bırakmak için VCC'ye bağlanır
8. SRCLR (Pin 10) normal çalışma için VCC'ye, shift register'ı temizlemek için GND'ye bağlanır
9. QA-QH (Pin 15, 1-7) çıkışları LED'lere veya diğer yüklere bağlanır
10. QH' (Pin 9) kaskad bağlantı için sonraki 74HC595'in SER pinine bağlanır

Temel Çalışma İlkeleri:

• Veri Girişi: SER pinine bit-bit veri uygulanır
• Kaydırma İşlemi: SRCLK'nin her pozitif kenarında veriler bir bit sağa kayar
• Kaydetme İşlemi: RCLK'nin pozitif kenarında shift register'daki veri storage register'a aktarılır
• Çıkış Aktifleştirme: OE=0 olduğunda çıkışlar aktif, OE=1 olduğunda yüksek empedans durumunda
• Temizleme İşlemi: SRCLR=0 olduğunda shift register'daki tüm bitler sıfırlanır

Kaskad Bağlantı:

• İlk 74HC595'in QH' çıkışı sonraki entegrenin SER girişine bağlanır
• Tüm entegrelerin SRCLK ve RCLK girişleri paralel bağlanır
• Veri ilk entegrenin SER girişinden gönderilir
• 8-bit gönderildikten sonra, veriler sonraki entegrenin shift register'ına geçer
• RCLK pinine pozitif kenar uygulandığında tüm entegrelerin çıkışları aynı anda güncellenir

Sorun Giderme ve İpuçları

74HC595D SMD SOIC16 Shift Register Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Alınamama: OE pininin GND'ye, SRCLR pininin VCC'ye bağlı olduğunu kontrol edin
• Veri Kaydırma Sorunu: SRCLK sinyalinin temiz ve doğru zamanlamalı olduğunu kontrol edin
• Latch Sorunu: RCLK sinyalinin doğru uygulandığını kontrol edin
• Kararsız Çalışma: Bypass kapasitörünü kontrol edin, besleme voltajının stabil olduğundan emin olun
• SMD Lehimleme Sorunları: Pin köprülenmesi ve soğuk lehim kontrolü yapın

Programlama İpuçları

• Veri gönderirken bit düzenine dikkat edin (MSB first veya LSB first)
• SRCLK ve RCLK arasında yeterli gecikme (en az 20ns) bırakın
• Birden fazla entegre kullanırken veri bit sayısını doğru hesaplayın
• Çoklu entegrelerde MSBFIRST kullanımı daha mantıklıdır
• Arduino ile kullanımda hazır kütüphaneler (ShiftOut) işinizi kolaylaştırır

LED Sürme İpuçları

• Çıkışlara doğrudan bağlanan LED'ler için seri direnç kullanın (tipik 220Ω-330Ω)
• Yüksek akımlı LED'ler için transistör veya ULN2803 gibi sürücüler ekleyin
• Güç tüketimini azaltmak için multiplexing tekniği kullanın
• Çıkış akımının 6mA sınırını aşmamasına dikkat edin
• Yüksek sayıda LED kontrol edilirken güç kaynağınızın yeterli olduğundan emin olun

Paket İçeriği

• 74HC595D SMD SOIC16 Shift Register Entegresi
