74HC47 Decoder Entegresi Dip-16

74HC47 Decoder Entegresi DIP-16

74HC47, BCD (Binary Coded Decimal) kodunu 7-segment ekran sürücüsüne dönüştüren özel bir decoder entegresidir. DIP-16 paketinde sunulan bu entegre, dijital sayı göstergelerinde yaygın olarak kullanılır.

Texas Instruments, NXP gibi çeşitli üreticiler tarafından üretilen 74HC47, 4-bit BCD girişini 7-segment gösterge çıkışına çevirir. Elektronik komponentler arasında sayısal gösterge uygulamaları için tercih edilen bir çözümdür.

Aktif-düşük çıkışları ve dahili ekran boşaltma özelliğine sahip olan bu entegre, ortak anot 7-segment LED displayler ile doğrudan çalışır. Çevirici entegreler arasında BCD-7 segment dönüşüm uygulamaları için özelleşmiş yapısıyla öne çıkar.

Teknik Özellikler

74HC47 Decoder Entegresi DIP-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / NXP / ON Semiconductor
• Entegre Tipi: BCD'den 7-Segment Decoder/Driver
• Lojik Ailesi: HC (High-speed CMOS)

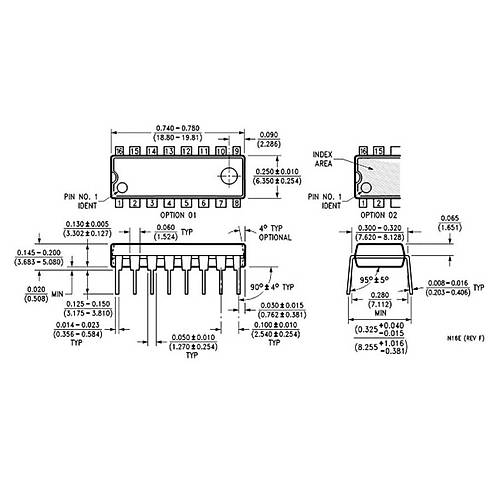

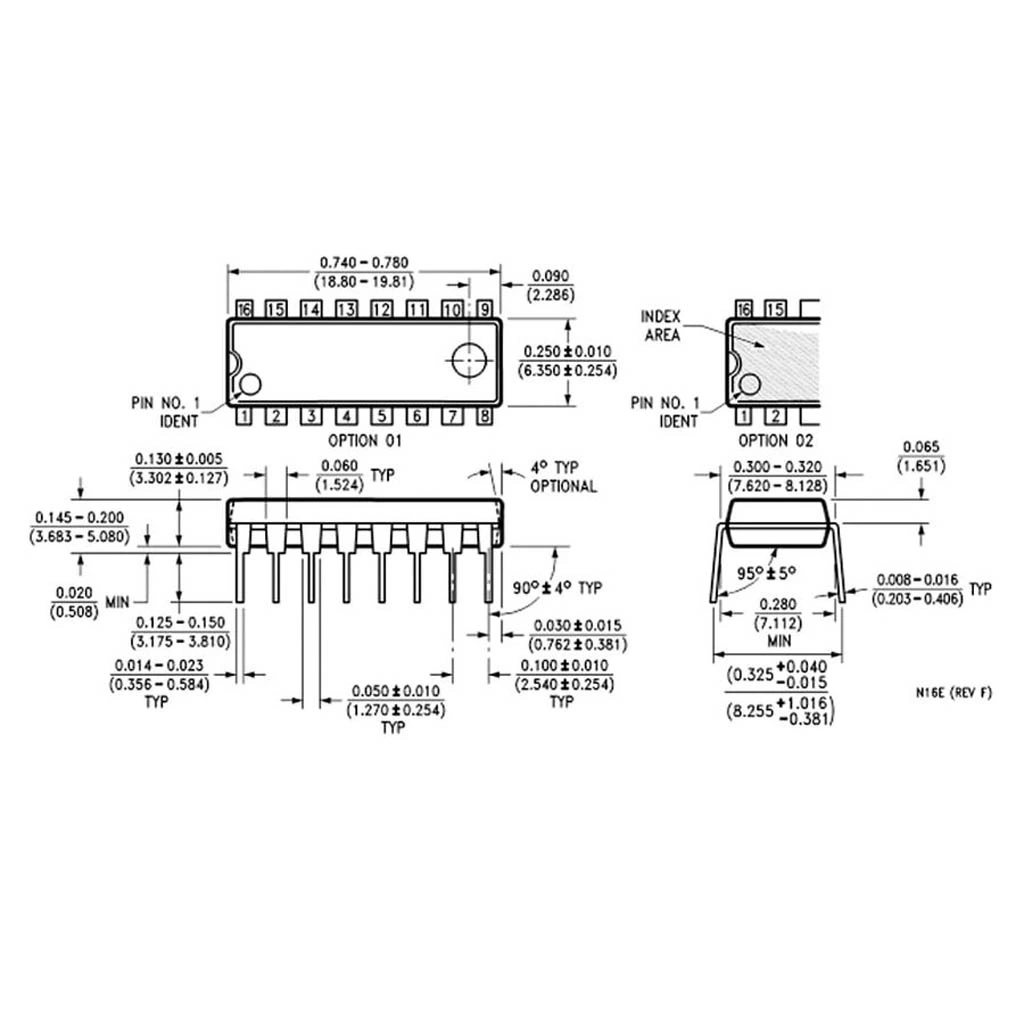

• Paket Tipi: DIP-16 (Dual In-line Package)
• Giriş Formatı: 4-bit BCD (0-9)
• Çıkış Formatı: 7-segment (a, b, c, d, e, f, g)
• Çıkış Tipi: Aktif-düşük (active-low)
• Çalışma Voltajı: 2.0V - 6.0V
• Besleme Akımı: 80 µA (maksimum, statik @ 5V)
• Çıkış Akımı (Sink): 25 mA (maksimum)
• Yayılma Gecikmesi: 150 ns (tipik @ 5V)
• Kontrol Pinleri: LT (Lamp Test), RBI (Ripple Blanking Input), BI/RBO (Blanking Input/Ripple Blanking Output)
• Giriş Pinleri: A, B, C, D (sırasıyla 2^0, 2^1, 2^2, 2^3)
• Çıkış Pinleri: a, b, c, d, e, f, g (7-segment LED kontrol)
• Segment Gösterimi: Ortak anot 7-segment displayler için
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Maksimum Çalışma Frekansı: 25 MHz (tipik)
• Pin Sayısı: 16
• Pin Aralığı: 2.54mm (0.1 inç) standart
• ESD Koruması: 2000V (insan vücudu modeli)
• Güç Tüketimi: 400 µW (tipik @ 5V)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC47 Decoder Entegresi DIP-16'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sayısal Göstergeler

• Dijital saatler
• Sayaçlar ve zamanlayıcılar
• Sıcaklık göstergeleri
• Multimetreler
• Endüstriyel kontrol panelleri

Eğitim Projeleri

• Dijital elektronik laboratuvar kitleri
• BCD ve 7-segment gösterge deneyleri
• Sayısal mantık uygulamaları
• Mikrodenetleyici ara yüz projeleri
• Sayaç ve shift register uygulamaları

Endüstriyel Uygulamalar

• Üretim hattı göstergeleri
• İşlem kontrol sayaçları
• Makine durum göstergeleri
• Üretim miktarı sayacı
• Dijital panel göstergeleri

Avantajlar ve Özellikler

74HC47 Decoder Entegresi DIP-16'nın sağladığı avantajlar ve çözümler.

• Kolay Entegrasyon: Minimum harici komponent gereksinimi
• Baskın Çıkış: LED segmentlerini doğrudan sürebilme kapasitesi
• Geniş Besleme Aralığı: 2V ile 6V arası çalışma esnekliği
• Özel Kontrol Pinleri: Lamba testi ve sıfır bastırma özellikleri
• Düşük Güç Tüketimi: CMOS teknolojisi ile verimli güç kullanımı
• Zincirleme Bağlantı: Ripple blanking ile öncü sıfırları gizleme
• Heksadesimal Gösterim: A-F karakterlerini de gösterebilme
• Yüksek Gürültü Bağışıklığı: Güvenilir çalışma için CMOS teknolojisi
• DIP Paketi: Breadboard uyumlu kolay prototipleme
• Endüstri Standardı: Yaygın kullanım ve yüksek uyumluluk

Uygulama ve Devre Tasarımı

74HC47 Decoder Entegresi DIP-16 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini besleme voltajına (2-6V), GND pini toprağa bağlanır
• BCD Girişleri: A, B, C, D pinleri mikrodenetleyici veya sayaç çıkışlarına bağlanır
• 7-Segment Çıkışları: a-g çıkışları, seri dirençler üzerinden 7-segment displayin ilgili pinlerine bağlanır
• Ortak Anot Bağlantısı: 7-segment displayin ortak anot pini VCC'ye bağlanır
• Kontrol Pini Bağlantıları: LT, RBI, BI/RBO genellikle HIGH seviyeye çekilir veya özel işlevleri için konfigüre edilir

Örnek Uygulama Devreleri:

• Basit Sayı Göstergesi: BCD çıkışlı sayaç ile 0-9 arası sayı gösterimi
• Çoklu Digit Göstergesi: Zincirleme bağlanmış birden fazla 74HC47 ve display
• Öncü Sıfır Gizleme: RBI ve RBO pinleri kullanılarak başındaki sıfırları gizleyen sayaç
• Mikrodenetleyici Kontrolü: Arduino veya PIC çıkışları ile kontrol edilen gösterge
• Sayısal Saat Göstergesi: Saat ve dakika gösterimi için 4 display kullanan sistem

Sorun Giderme ve İpuçları

74HC47 Decoder Entegresi DIP-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Segmentler Yanmıyor: Seri dirençlerin değerlerini kontrol edin, bağlantıları gözden geçirin.
• Yanlış Karakter Gösterimi: BCD girişlerinin doğru bağlandığından emin olun.
• Sönük Görüntü: Besleme voltajını ve seri direnç değerlerini kontrol edin.
• Kararsız Gösterge: VCC ve GND arasına 0.1µF bypass kapasitörü ekleyin.
• Öncü Sıfırlar Görünüyor: RBI ve RBO bağlantılarını kontrol edin.

Verimli Kullanım İpuçları

• Kullanılmayan girişleri kesinlikle boşta bırakmayın
• Yüksek parlaklık için düşük değerli seri dirençler kullanın (dikkatli olun!)
• Düşük güç tüketimi için yüksek değerli seri dirençler tercih edin
• Devreye birden fazla 7-segment display eklerken multiplexing tekniğini düşünün
• Karanlık ortamlarda displayin fazla parlamaması için parlaklık ayarı ekleyin

Paket İçeriği

• 74HC47 Decoder Entegresi DIP-16
