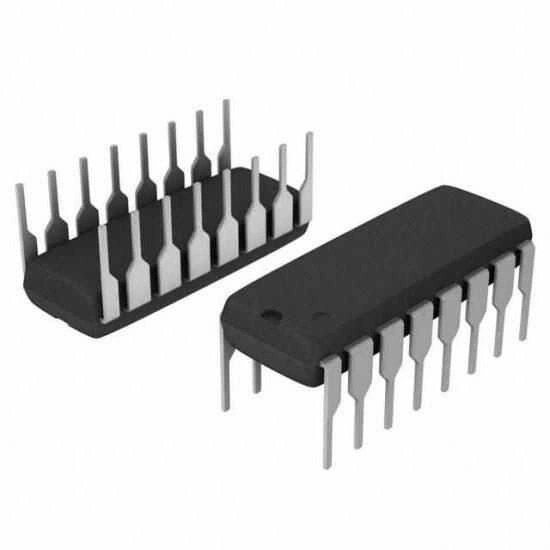

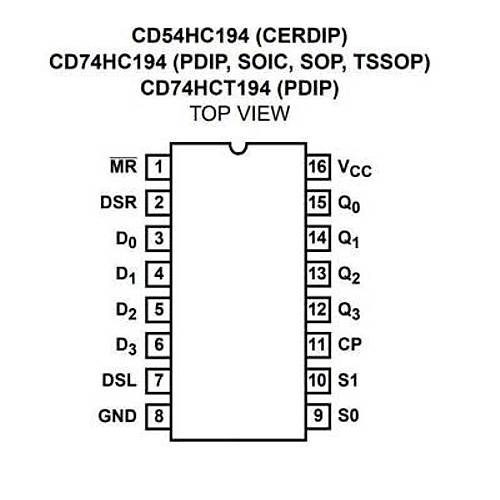

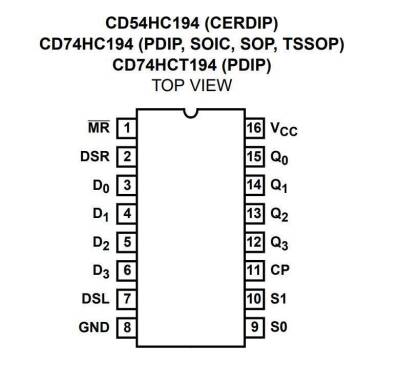

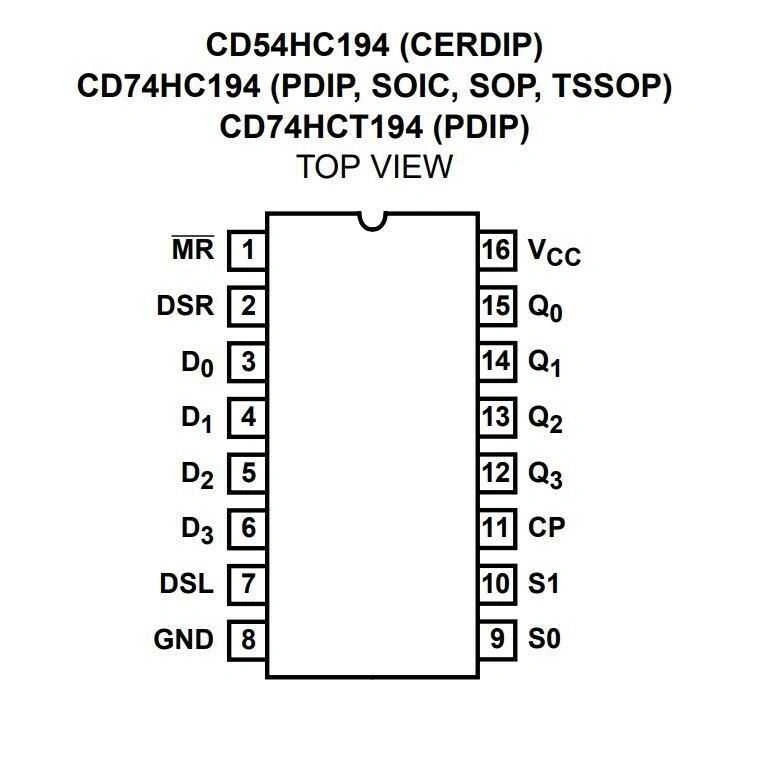

74HC194 DIP16 Entegre

74HC194, 4-bit çift yönlü bir evrensel kaydırma yazmacıdır. Cihazın senkronize çalışması, mod seçme girişleriyle (S0, S1) belirlenir. Paralel yük modunda (S0 ve S1 YÜKSEK) D0 ila D3 girişlerinde görünen veriler, S0 ve S1 YÜKSEK olduğunda, Q0 ila Q3 çıkışlarına aktarılır. S0 YÜKSEK ve S1 DÜŞÜK olduğunda veriler DSL aracılığıyla seri olarak girilir ve soldan sağa kaydırılır; S0 DÜŞÜK ve S1 YÜKSEK olduğunda DSR aracılığıyla seri olarak veri girilir ve sağdan sola kaydırılır. DSR ve DSL, paralel yük işlemine müdahale etmeden çok kademeli sağa veya sola kaydırma veri aktarımına izin verir. Hem S0 hem de S1 DÜŞÜK ise, mevcut veriler bir bekleme modunda tutulur. Mod seçimi ve veri girişleri kenardan tetiklenir ve yalnızca saatin DÜŞÜK ila YÜKSEK geçişine yanıt verir (CP). Girişler kelepçe diyotlarını içerir. Bu, girişleri VCC\\\'nin üzerindeki Voltajlara arayüzlemek için akım sınırlama dirençlerinin kullanılmasını sağlar.
