5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı

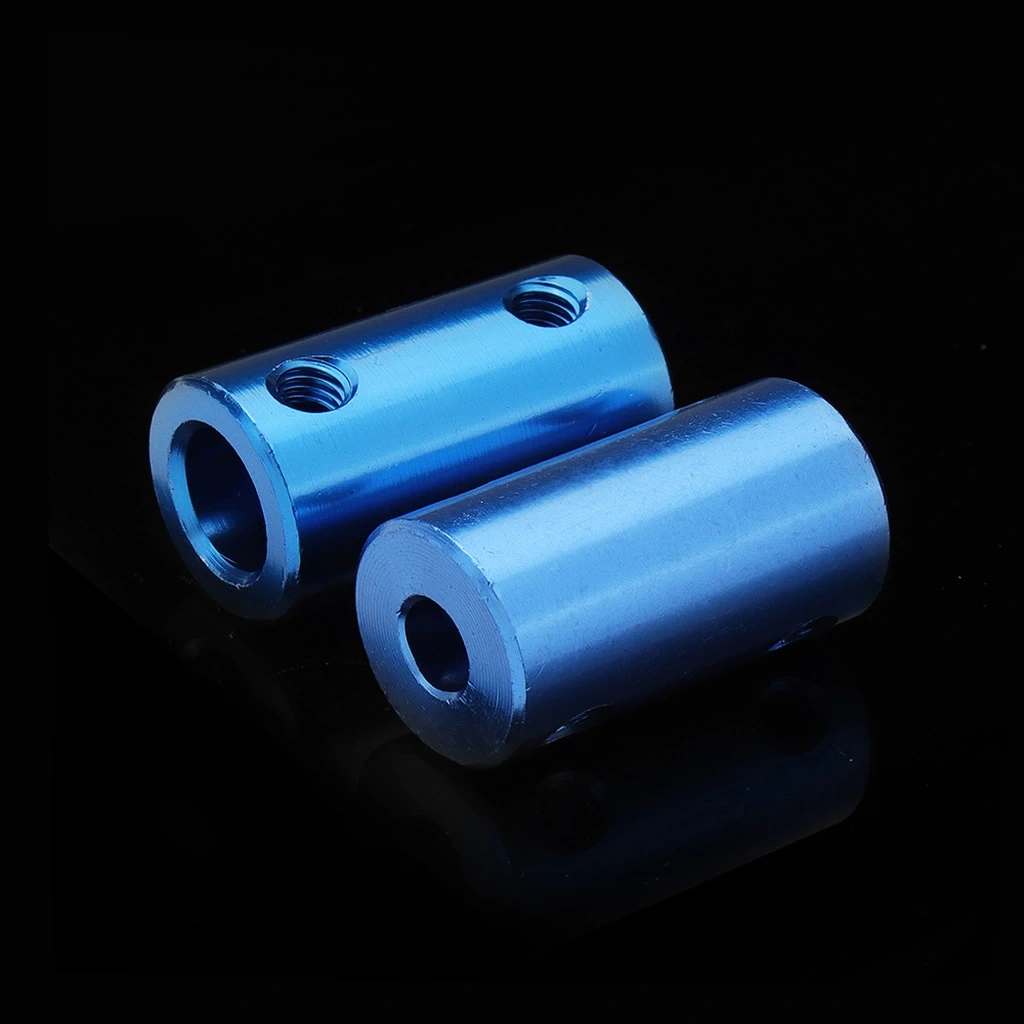

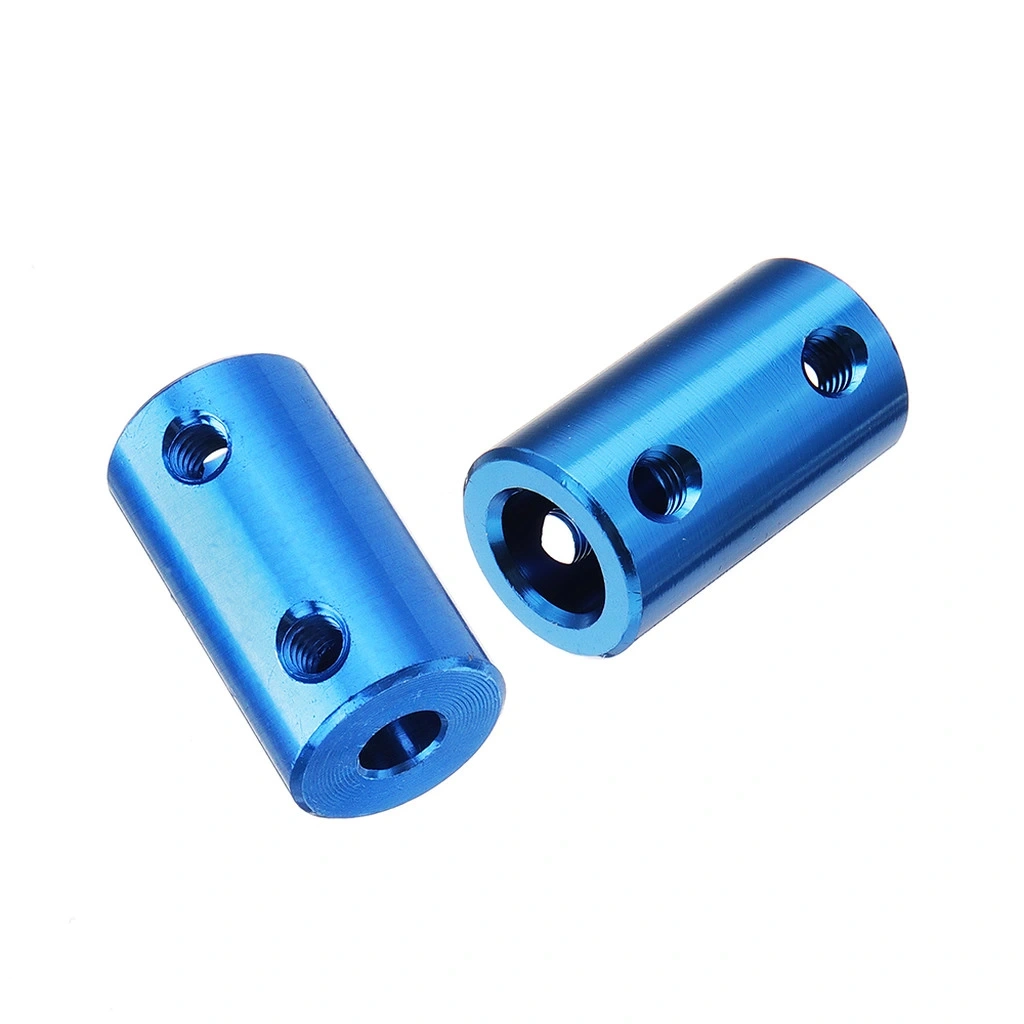

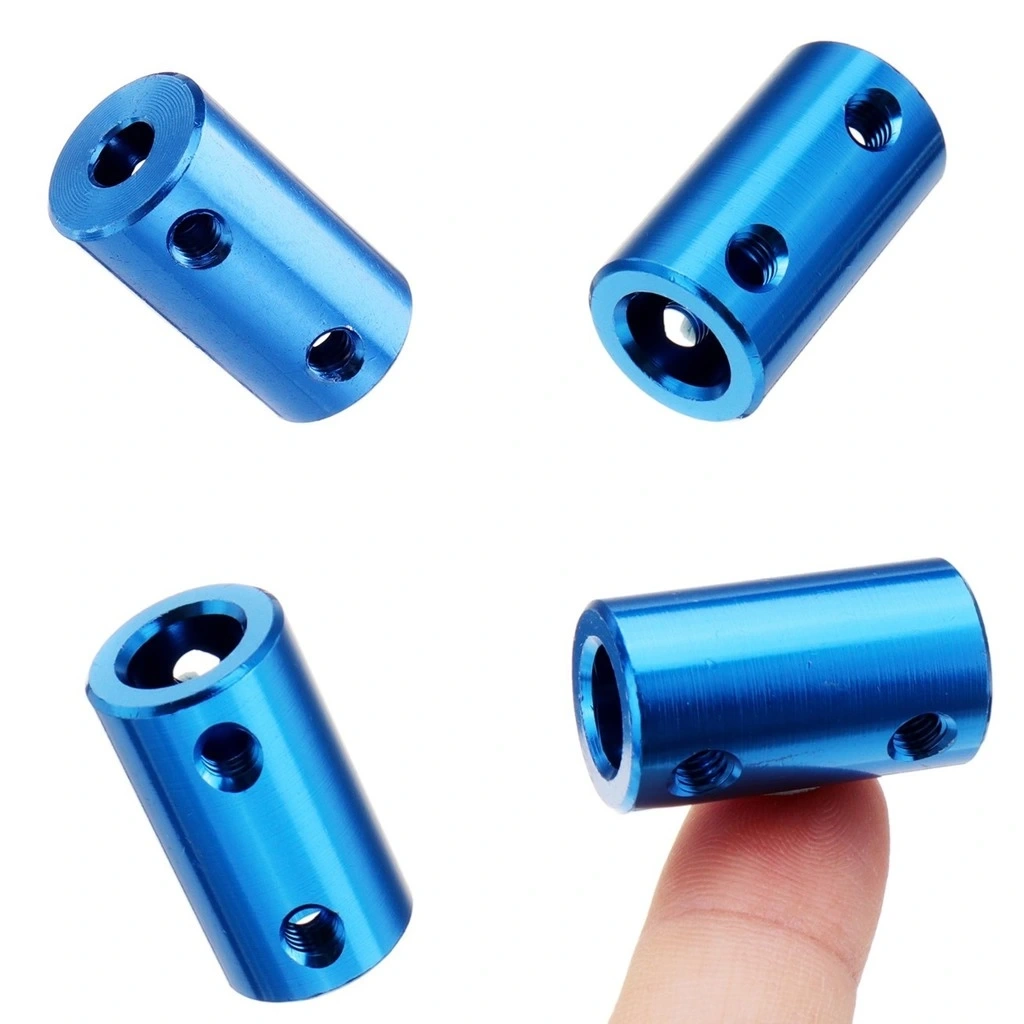

5x8mm Sabit Kaplin Şaft, step motorlar ile hareket eksenlerini birbirine bağlayan, dayanıklı alüminyum alaşımdan üretilmiş rijit bir bağlantı elemanıdır. 5mm ve 8mm mil çaplarını birleştirmek için tasarlanmış bu sabit kaplin, boşluksuz güç aktarımı sağlar.

Yüksek hassasiyetli CNC işleme ile üretilen bu 3D yazıcı ürünleri arasında yer alan kaplin, özellikle Z ekseni hareket mekanizmalarında ve extruder sistemlerinde sorunsuz ve hassas aktarım sağlar. Setskur vidaları sayesinde kolay ve güvenli montaj imkanı sunar.

Rijit yapısı ile tork kaybını en aza indiren bu yan ürünler kategorisindeki kaplin, titreşimsiz çalışma ve uzun ömür için ideal bir çözümdür. Farklı çaptaki miller arasında sıfır boşluk ve kayıpsız bağlantı sağlar.

Teknik Özellikler

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Malzeme: Alüminyum Alaşım
• Birinci Mil Çapı: 5mm
• İkinci Mil Çapı: 8mm
• Uzunluk: 25.5mm
• Dış Çap: 19mm

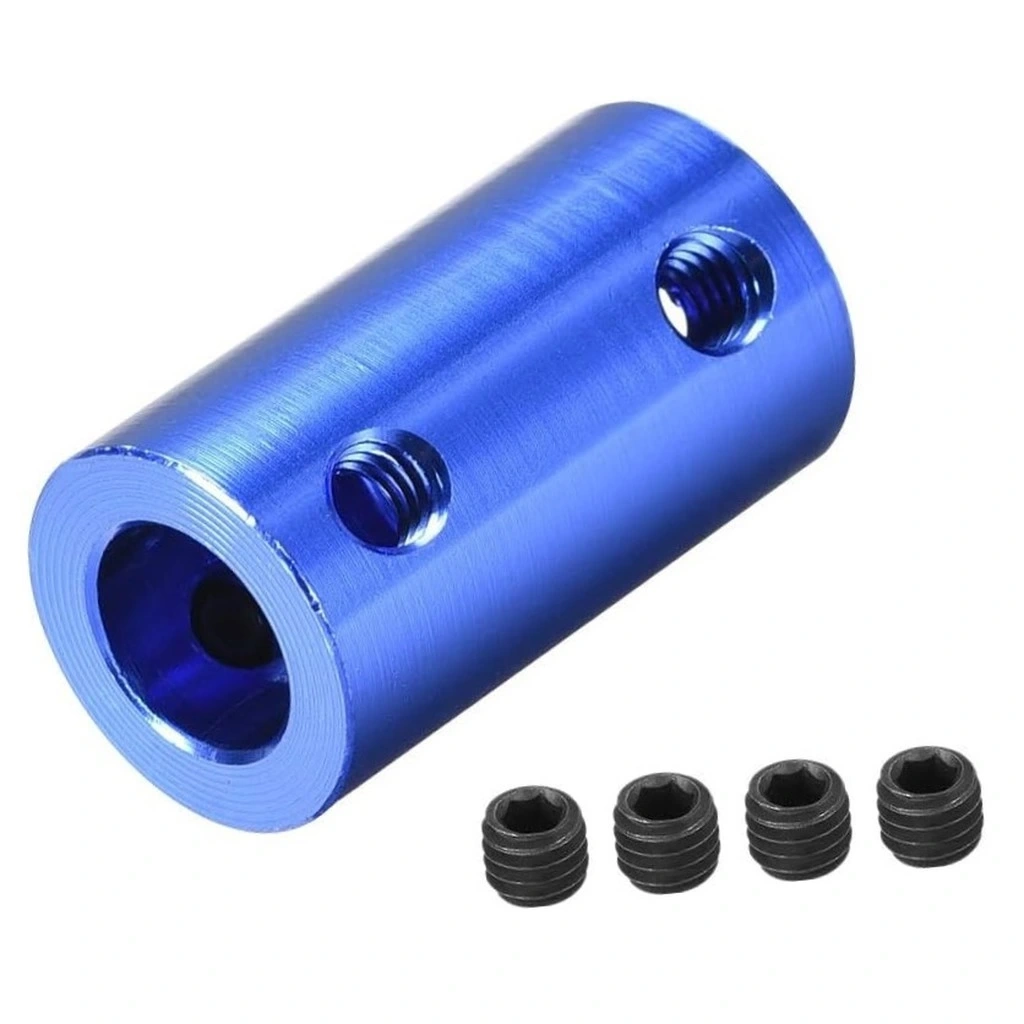

• Sabitleme Mekanizması: Grub vida (Setskur)
• Vida Tipi: M3 Alyan başlı
• Vida Sayısı: 4 adet (her mil için 2 adet)
• Maksimum Tork Aktarımı: 1.5N·m
• Ağırlık: Yaklaşık 15g
• Yüzey İşlemi: Anodize
• Renk: Gümüş
• Eksenel Kaçıklık Toleransı: 0.01mm
• Radyal Kaçıklık Toleransı: 0.01mm
• Çalışma Sıcaklığı: -20°C ila +120°C
• Maksimum Devir: 2000 RPM
• Rijitlik: Yüksek (Esnemesiz yapı)
• Bağlantı Tipi: Sabit rijit kaplin

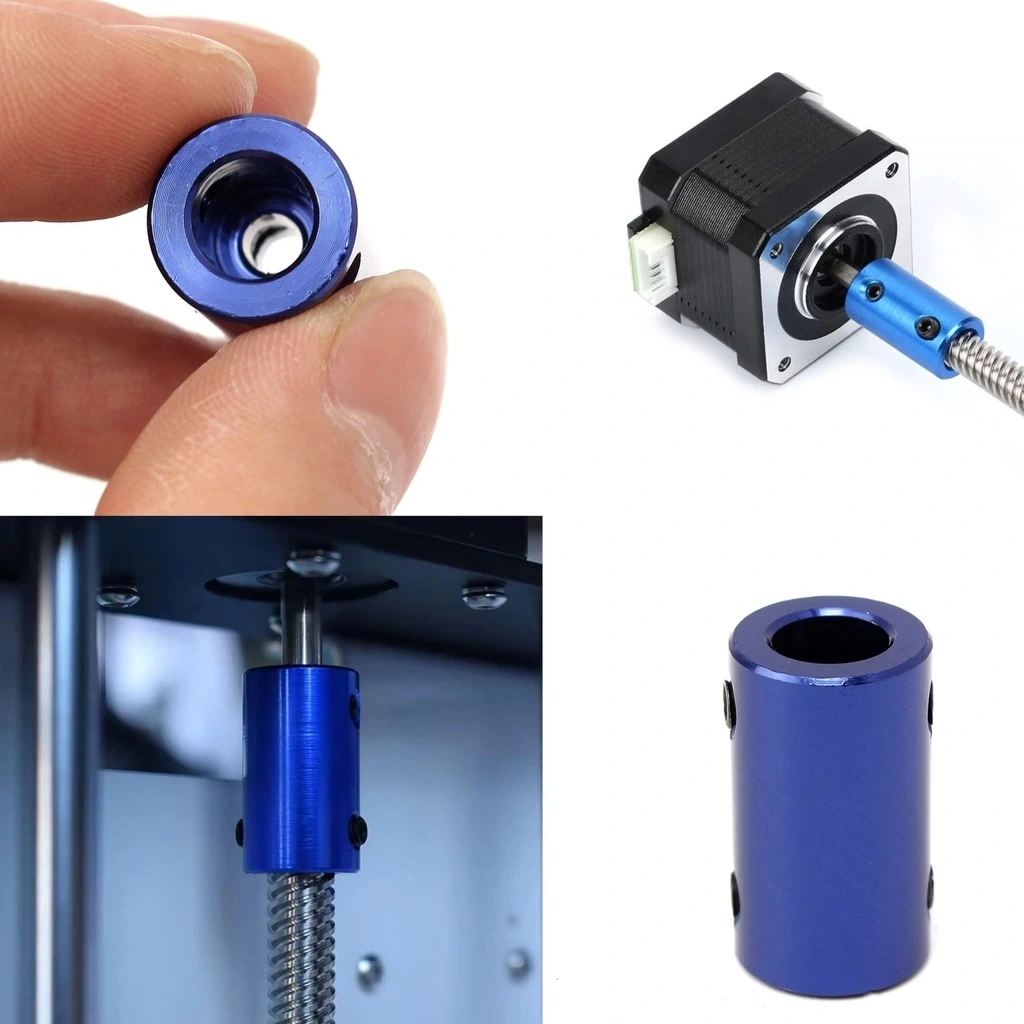

• Uygun Kullanım: Z ekseni, extruder, direkt tahrik sistemleri
• Uyumluluk: NEMA17 step motorlar ve 8mm vidalı millerle uyumlu.

Kullanım Alanları

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

3D Yazıcı Uygulamaları

• Z ekseni tahrik sistemleri
• Vidalı mil bağlantıları
• Direkt tahrikli extruder sistemleri
• Dual Z ekseni konfigürasyonları
• CoreXZ sistemleri

CNC Makineleri

• Minyatür CNC router Z ekseni
• PCB delme makineleri
• Lazer gravür Z ekseni kontrol
• Küçük ölçekli freze makineleri
• DIY CNC projeleri

Robotik Sistemler

• Eklem mekanizmaları
• Hassas konumlandırma sistemleri
• Robot kolları
• Doğrusal aktüatörler
• Eklemli robot mekanizmaları

Özel Mekanik Projeler

• Optik konumlandırma sistemleri
• Hassas laboratuvar ekipmanları
• Otomasyon sistemleri
• Mekatronik eğitim kitleri
• Model ve maket tahrik sistemleri

Avantajlar ve Özellikler

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın sağladığı avantajlar ve çözümler.

• Boşluksuz Bağlantı: Sıfır boşluk ile hassas hareket aktarımı
• Yüksek Rijitlik: Tork aktarımında minimum kayıp
• Farklı Çap Uyumluluğu: 5mm ve 8mm milleri birleştirme imkanı
• Kolay Montaj: Dört adet setskur vida ile güvenli sabitleme
• Dayanıklı Yapı: Alüminyum alaşım ile uzun ömürlü kullanım
• Titreşimsiz Çalışma: Dengeli ve sessiz hareket aktarımı
• Yüksek Hassasiyet: Minimum eksenel ve radyal kaçıklık
• Isı Direnci: Geniş sıcaklık aralığında kararlı performans
• Hafif Tasarım: Minimum atalet kuvveti
• Korozyon Direnci: Anodize yüzey ile oksitlenmeye dayanım

Montaj ve Kullanım

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın montaj ve kullanım süreci hakkında bilgiler.

Doğru montaj için adımlar:

• Motorun ve tahrik milinin yüzeylerinin temiz olduğundan emin olun
• Kaplin içindeki setskur vidaların gevşek olduğunu kontrol edin
• 5mm çaplı motor milini kaplinin bir ucuna tam olarak yerleştirin
• 8mm çaplı tahrik milini kaplinin diğer ucuna yerleştirin
• İki milin kaplinin ortasında buluştuğundan emin olun
• Önce motor mili tarafındaki setskur vidaları hafifçe sıkın
• Sonra tahrik mili tarafındaki vidaları hafifçe sıkın
• Millerin kaplin içinde kayma yapmadığından emin olun
• Tüm vidaları çapraz sırayla eşit kuvvetle sıkın
• Aşırı sıkma yapmayın, alüminyum deformasyona uğrayabilir

Kullanım sırasında dikkat edilmesi gerekenler:

• Montaj öncesi mil eksenleri mümkün olduğunca hizalı olmalıdır
• Sabit kaplin hizasız millerde kullanılmaya uygun değildir
• Periyodik olarak vida sıkılıklarını kontrol edin
• Yüksek titreşimli uygulamalarda vida sabitleyici (Loctite) kullanmayı düşünün
• Maksimum tork değerlerini aşmamaya dikkat edin
• Aşırı yükleme durumunda kaplin yerine millerin zarar görmesini önlemek için periyodik kontroller yapın

Sorun Giderme ve İpuçları

5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kayma Sorunu: Vidaları düzgün şekilde sıkın, mil yüzeylerini temizleyin
• Titreşim ve Ses: Mil hizalamasını kontrol edin, vidaları eşit sıkın
• Z Ekseni Düşmesi: Tüm vidaları kontrol edin, gerekirse vida sabitleyici kullanın
• Hassasiyet Kaybı: Mil eksenlerinin paralelliğini kontrol edin

Verimli Kullanım İpuçları

• Yüksek hassasiyet için millerin kusursuz hizalanmasını sağlayın
• Periyodik bakım için tüm vidaları kontrol edin
• Kaplin çevresini temiz tutun, yabancı madde girişini önleyin
• Uzun süreli duruşlarda motorun enerjisini kesin

Paket İçeriği

• 5x8mm Sabit Kaplin Şaft 3D Printer Yazıcı
