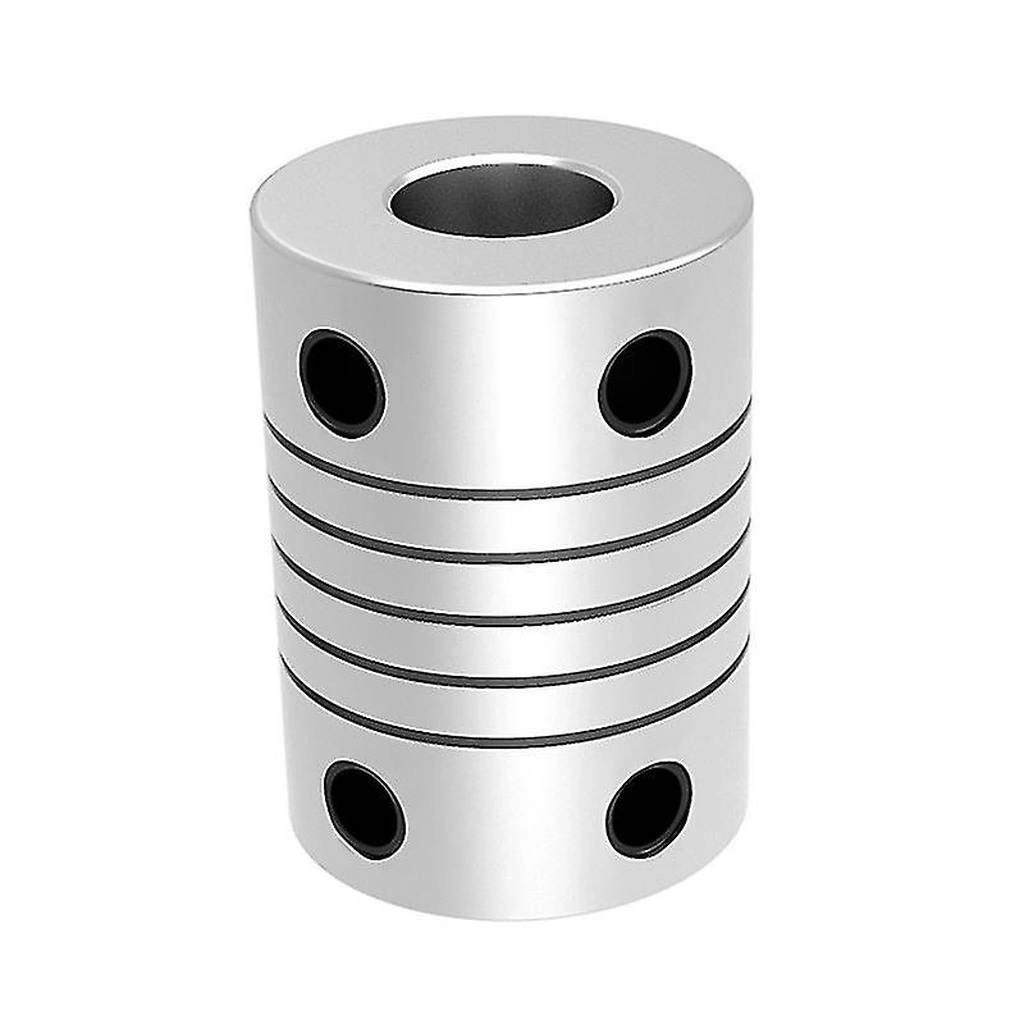

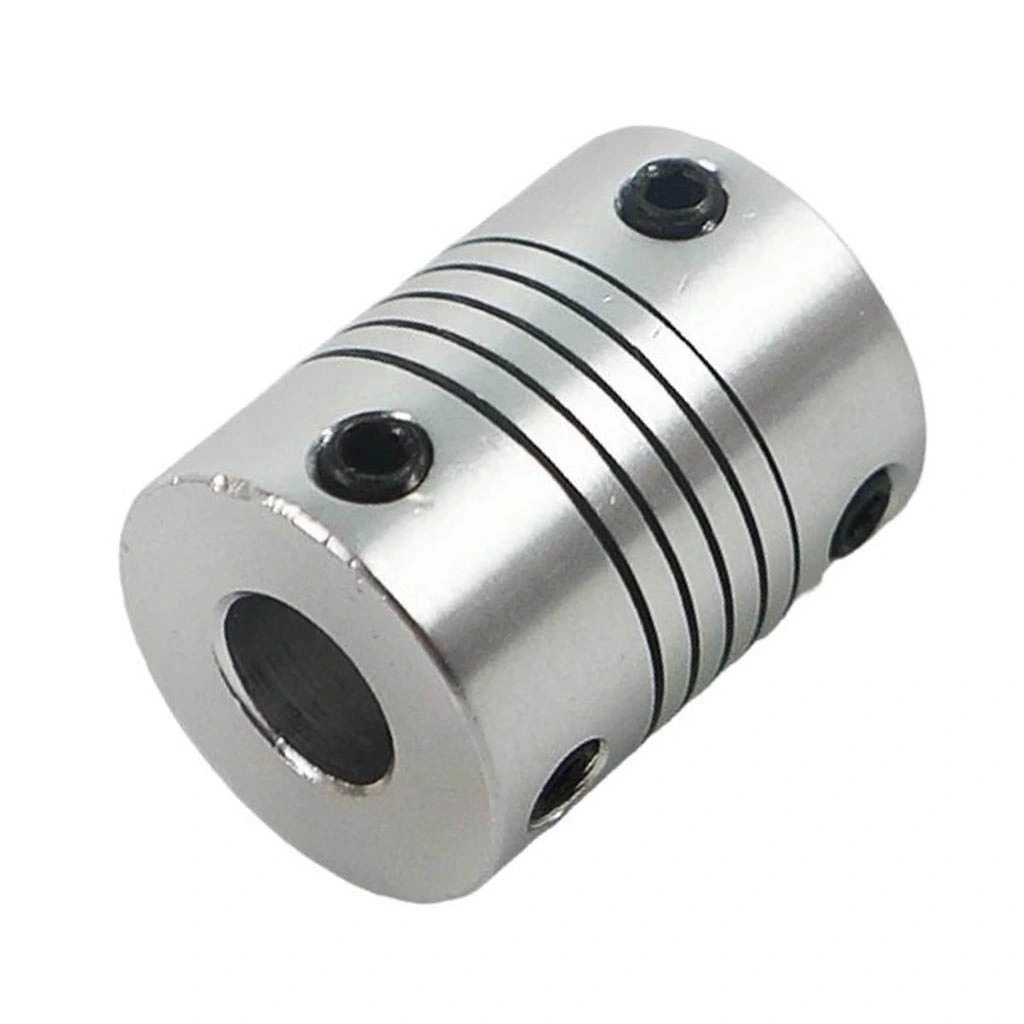

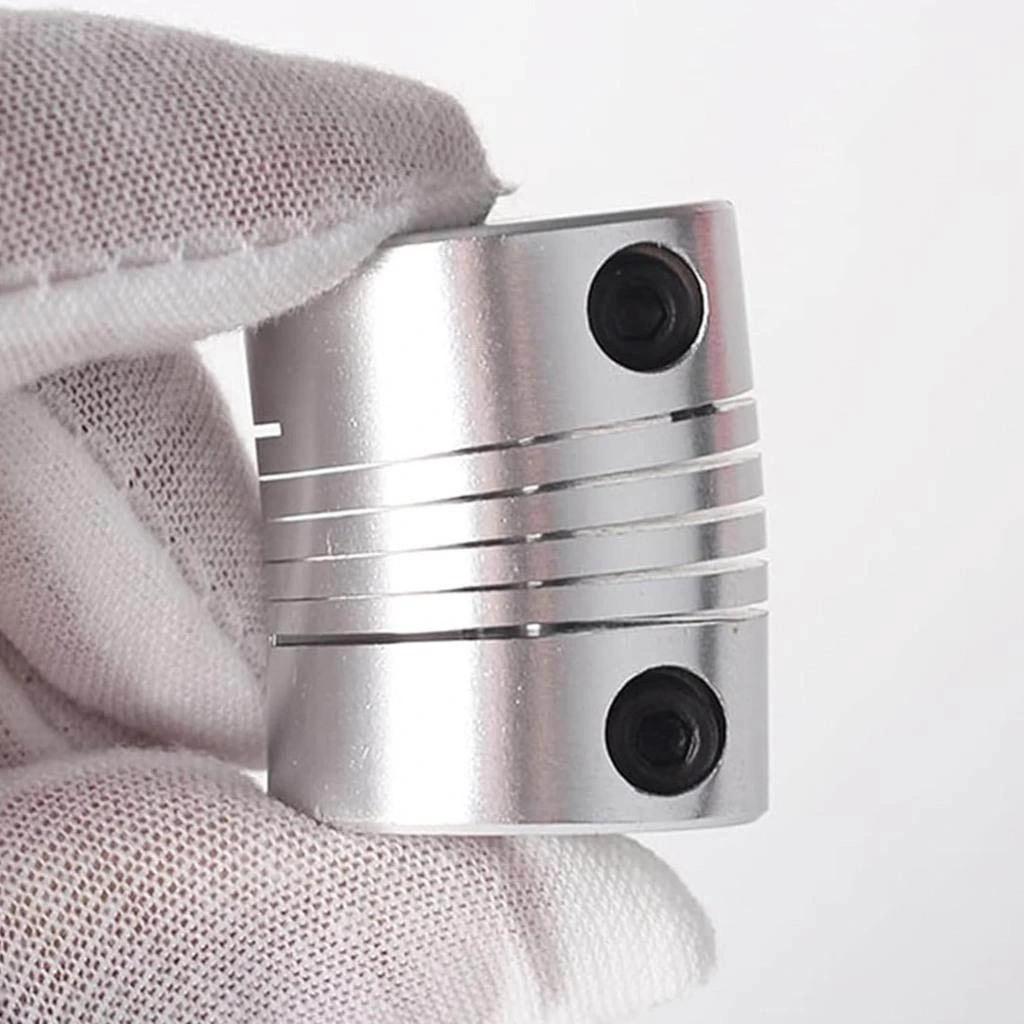

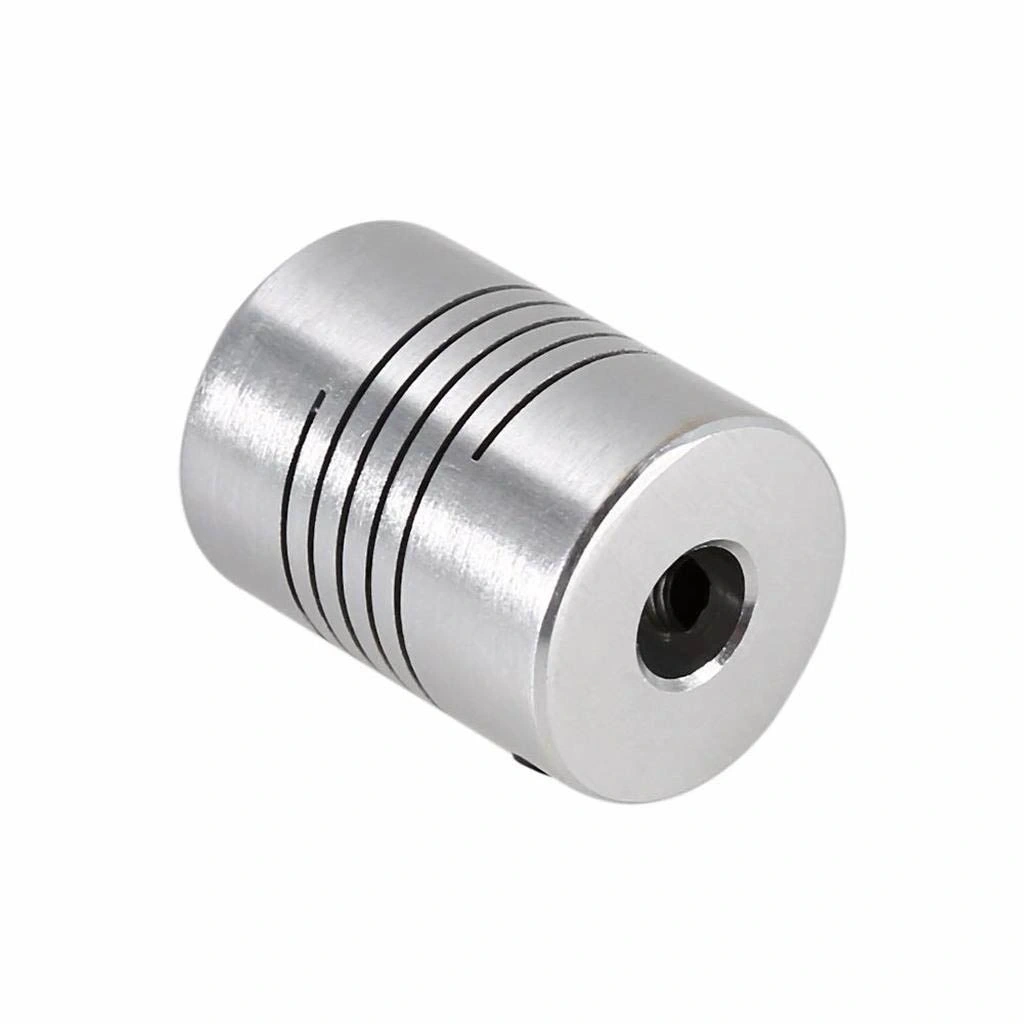

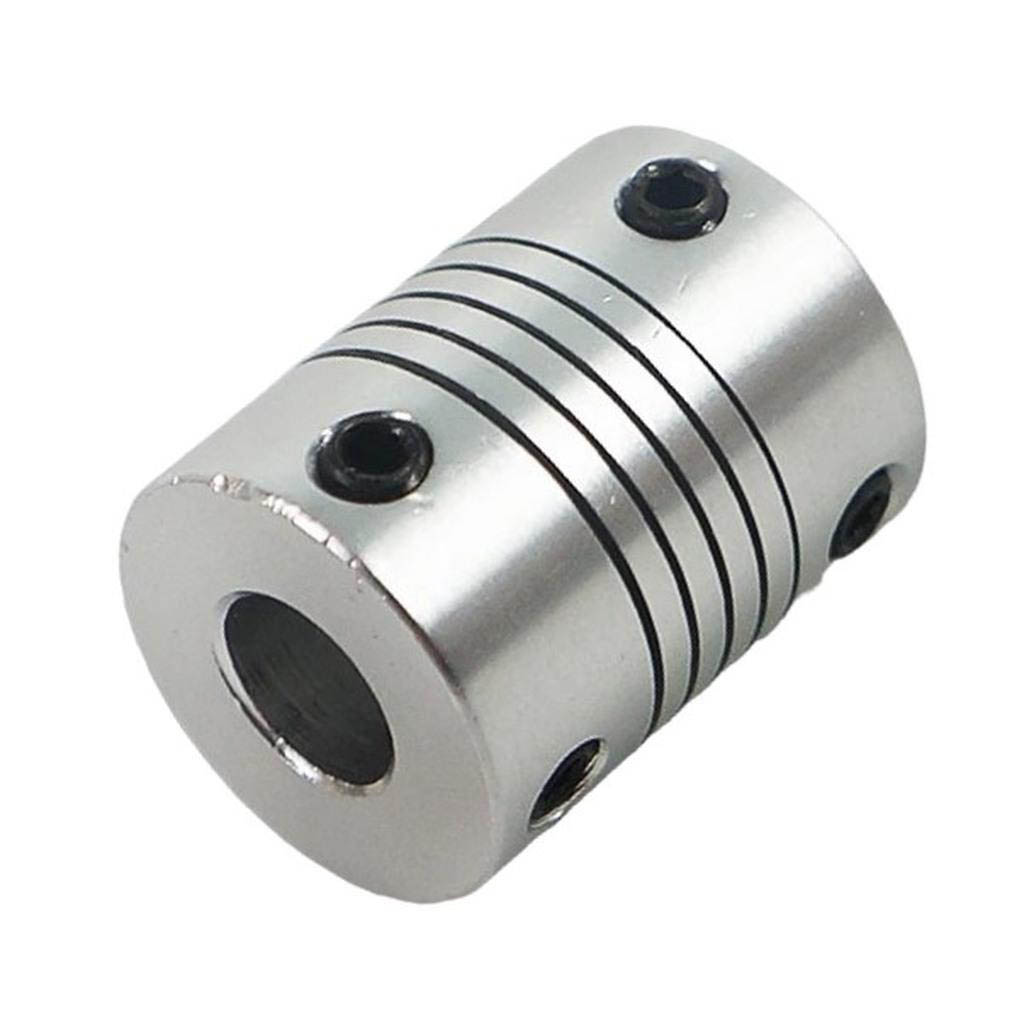

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu

5x8mm Esnek Kaplin, 3D yazıcı ve CNC sistemlerde motor ile mil arasında esnek bağlantı sağlayan alüminyum bir kaplindır. Yüksek hassasiyetle üretilen bu kaplin, 5mm çapındaki motor milini 8mm çapındaki hareket miline bağlamak için tasarlanmıştır. Hafif alüminyum yapısı ve esnek tasarımı sayesinde sistemdeki titreşimleri azaltır ve hareketlerin daha pürüzsüz olmasını sağlar.

Bu 3D yazıcı ürünü, özellikle hareket aktarım sistemlerinde eksen kaçıklıklarını tolere ederek, motorların ve doğrusal hareket sistemlerinin daha uzun ömürlü olmasına katkı sağlar. Çift taraflı somunlu vidaları sayesinde montaj kolaylığı sunar ve sıkı bir kavrama sağlar.

3D yazıcılar, CNC router makineleri ve hareket kontrolü gerektiren diğer projeler için ideal olan bu yan ürün, titreşimsiz ve sessiz çalışmanın yanı sıra motor torkunu kusursuz şekilde iletme özelliğine sahiptir.

Teknik Özellikler

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Esnek Kaplin)
• Malzeme: Alüminyum)
• Motor Mili Çapı: 5mm
• Bağlantı Mili Çapı: 8mm
• Toplam Uzunluk: 25mm
• Dış Çap: 19mm
• Esnek Element Tipi: Spiral kesim

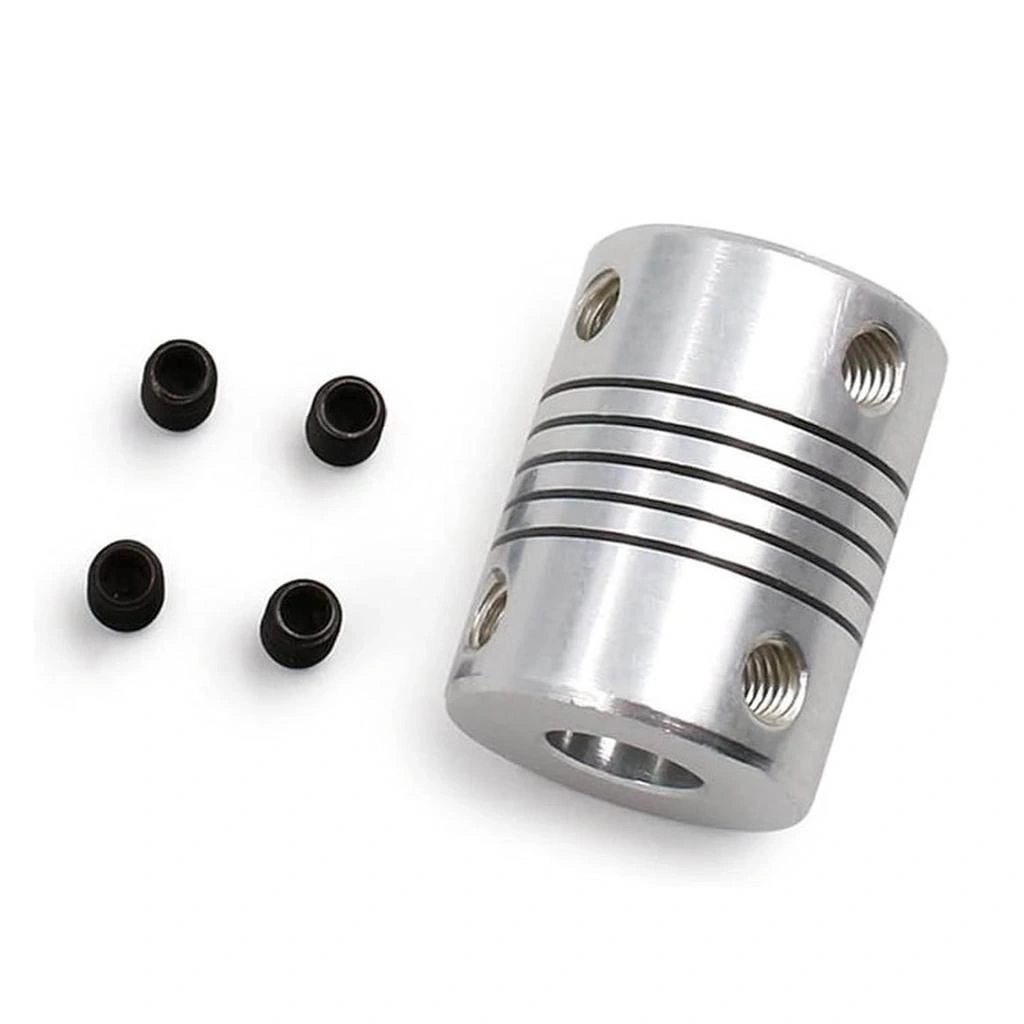

• Sabitleme Sistemi: Altıgen soket vidaları (hex socket)
• Vida Ölçüsü: M3
• Ağırlık: Yaklaşık 12g
• Maksimum Tork: 1.5 Nm
• Maksimum Devir: 10000 RPM
• Eksen Kaçıklığı Toleransı: Radyal ±0.5mm, Açısal ±2°
• Çalışma Sıcaklığı: -30°C ile +80°C arası
• Uygulama Alanı: 3D Yazıcılar, CNC makineler, NEMA 17 motorlar
• Uyumluluk: NEMA 17 step motorlar, 8mm vidalı miller
• Sönümleme Özelliği: Var
• Yay Sabiti: Orta sertlik
• Korozyon Direnci: Orta seviye
• Renk: Gümüş (doğal alüminyum)
• Yüzey İşlemi: Eloksal
• Spiral Yapı: Tek parça işlenmiş
• Montaj Gereklilikleri: 2.5mm Allen anahtar
• Backlash (Boşluk): Düşük
• RoHS Uyumluluğu: Evet

Kullanım Alanları

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

3D Yazıcı Uygulamaları

• Z ekseni hareket sistemleri
• Trapezoidal vidalı mil sistemleri
• Lead screw bağlantıları
• NEMA 17 step motor bağlantıları
• Doğrusal hareket mekanizmaları

CNC Makineleri

• CNC router eksenleri
• Mini CNC makineler
• Lazer kesim makineleri
• Gravür makineleri
• PCB delme sistemleri

Hobi ve DIY Projeler

• Robot mekanizmaları
• Otomasyon sistemleri
• Hassas hareket kontrol sistemleri
• Teleskop odaklama mekanizmaları
• Model araç ve uçak sistemleri

Avantajlar ve Özellikler

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun sağladığı avantajlar ve çözümler.

• Eksen Kaçıklığı Toleransı: Motor ve mil arasındaki hizalama hatalarını kompanse eder
• Titreşim Azaltma: Spiral yapı sayesinde çalışma sırasında titreşimleri sönümler
• Kolay Montaj: Hex soket vidalar ile hızlı ve güvenli montaj
• Hafif Yapı: Alüminyum malzeme sayesinde düşük atalet momenti
• Yüksek Hassasiyet: Hassas CNC işlenmiş parçalar ile doğru hareket iletimi
• Uzun Ömür: Elastik bağlantı sayesinde motor ve mil rulmanlarının daha az yıpranması
• Düşük Boşluk (Backlash): Hassas pozisyonlama gerektiren uygulamalar için uygun
• Gürültü Azaltma: Çalışma sırasında rezonans ve gürültüyü azaltır
• Çift Yönlü Hareket: Her iki yönde eşit performans sağlar
• Evrensel Uyumluluk: Yaygın olarak kullanılan 5mm ve 8mm çaplara uygun

Montaj ve Kullanım Rehberi

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun doğru montajı ve kullanımı için rehber bilgiler.

Montaj Adımları:

• Motor Hazırlığı: Motor milini temizleyin ve herhangi bir çapak veya pürüz olup olmadığını kontrol edin
• Bağlantı Mili Hazırlığı: 8mm mili temizleyin ve yüzeyde herhangi bir hasar olmadığından emin olun
• Kaplin Yerleştirme: Kaplinin 5mm delikli ucunu motor miline geçirin
• İlk Sabitleme: Motor milinin kaplinin içinde yeteri kadar ilerlediğinden emin olun ve vidayı hafifçe sıkın
• Mil Yerleştirme: 8mm mili kaplinin diğer ucuna yerleştirin
• Final Sabitleme: Tüm vidaları eşit sıkılıkta ve çapraz sırayla sıkın

Kullanım Önerileri:

• Periyodik Kontrol: Vidaların gevşemediğini düzenli olarak kontrol edin
• Temiz Tutma: Toz ve kirden koruyun, gerektiğinde kuru bir fırça ile temizleyin
• Aşırı Yükleme: Belirtilen maksimum tork değerlerini aşmayın
• Eksen Hizalama: Optimum performans için motor ve mil eksenlerini mümkün olduğunca hizalayın
• Çalışma Sınırları: Belirtilen devir ve sıcaklık sınırları içinde kullanın

Sorun Giderme ve İpuçları

5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Titreşim Sorunu: Motor ve mil hizalamasını kontrol edin ve kaplini yeniden yerleştirin.
• Kayma Problemi: Sabitleme vidalarının yeterince sıkı olduğundan emin olun.
• Düzensiz Hareket: Millerin kaplinin içinde tam oturduğunu kontrol edin.
• Gürültülü Çalışma: Spiral kısımda deformasyon olup olmadığını kontrol edin.
• Hızlı Aşınma: Eksenlerin hizalanmasını kontrol edin ve aşırı yükten kaçının.

Performans İyileştirme İpuçları

• Optimal hizalama için yataklama sistemlerini doğru konumlandırın
• Yüksek ivmelenmelerden kaçının, kademeli hız artışları sağlayın
• Millerin kaplin içindeki derinliğini eşit tutun
• Sistemdeki diğer mekanik parçaların gevşek olmadığından emin olun
• Yüksek hassasiyet gerektiren uygulamalarda daha sağlam bir sistem için destekleyici rulmanlar kullanın
• Aşırı vibrasyon durumunda sistem hızını azaltın

Paket İçeriği

• 5x8mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu
