5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı

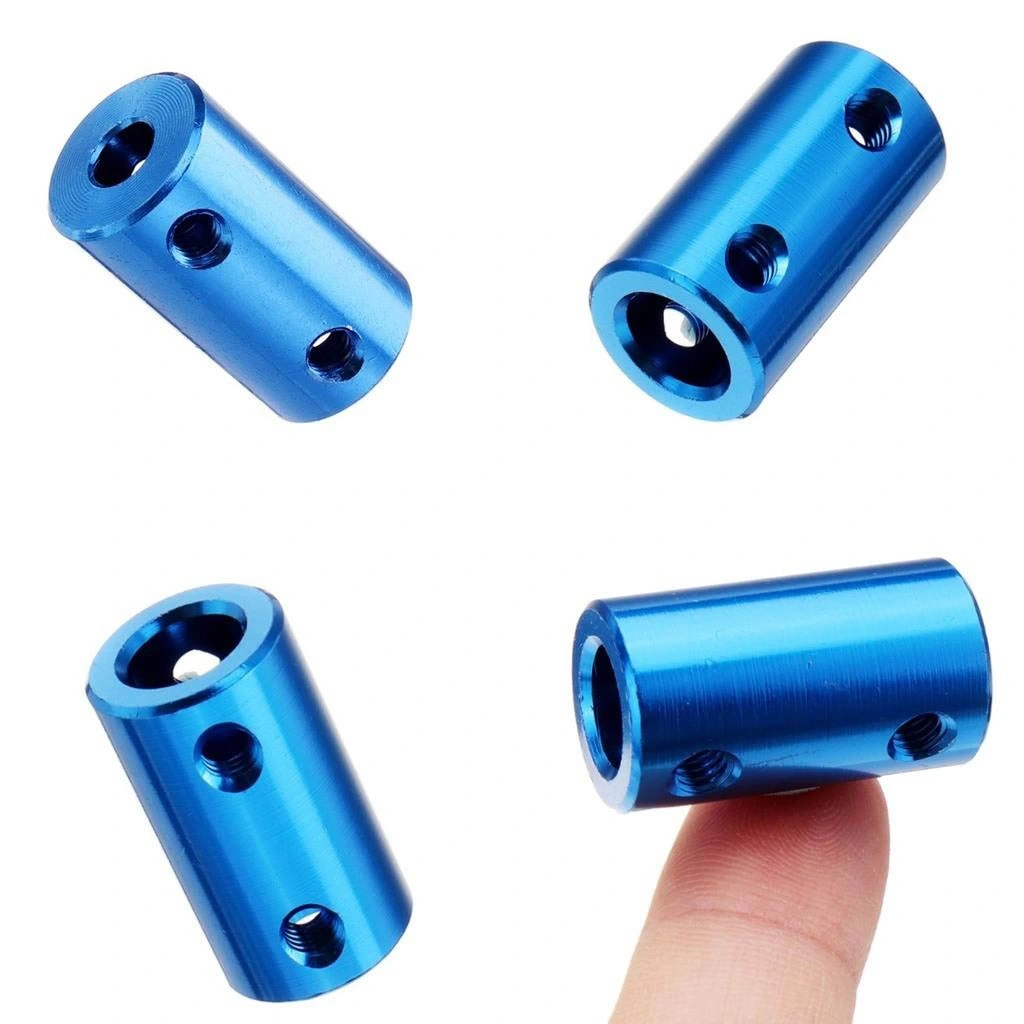

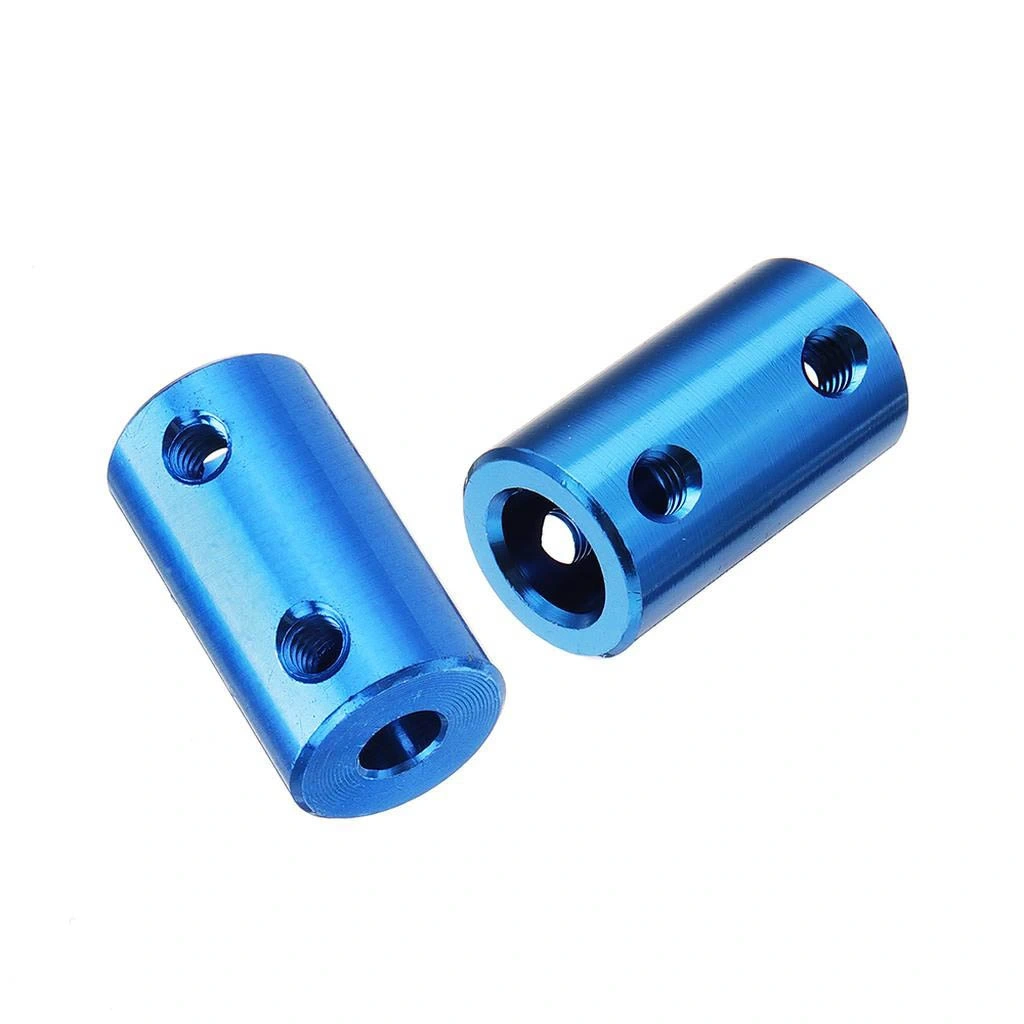

5x5mm Sabit Kaplin, 3D yazıcı ve CNC uygulamalarında iki 5mm çaplı şaftı birbirine rijit bir şekilde bağlayan alüminyum bir bağlantı elemanıdır. Yüksek hassasiyetle işlenmiş bu kaplin, motor milinden tahrik miline doğrudan ve boşluksuz güç aktarımı sağlar. Sağlam yapısı sayesinde yüksek tork gerektiren uygulamalarda maksimum verim sunar.

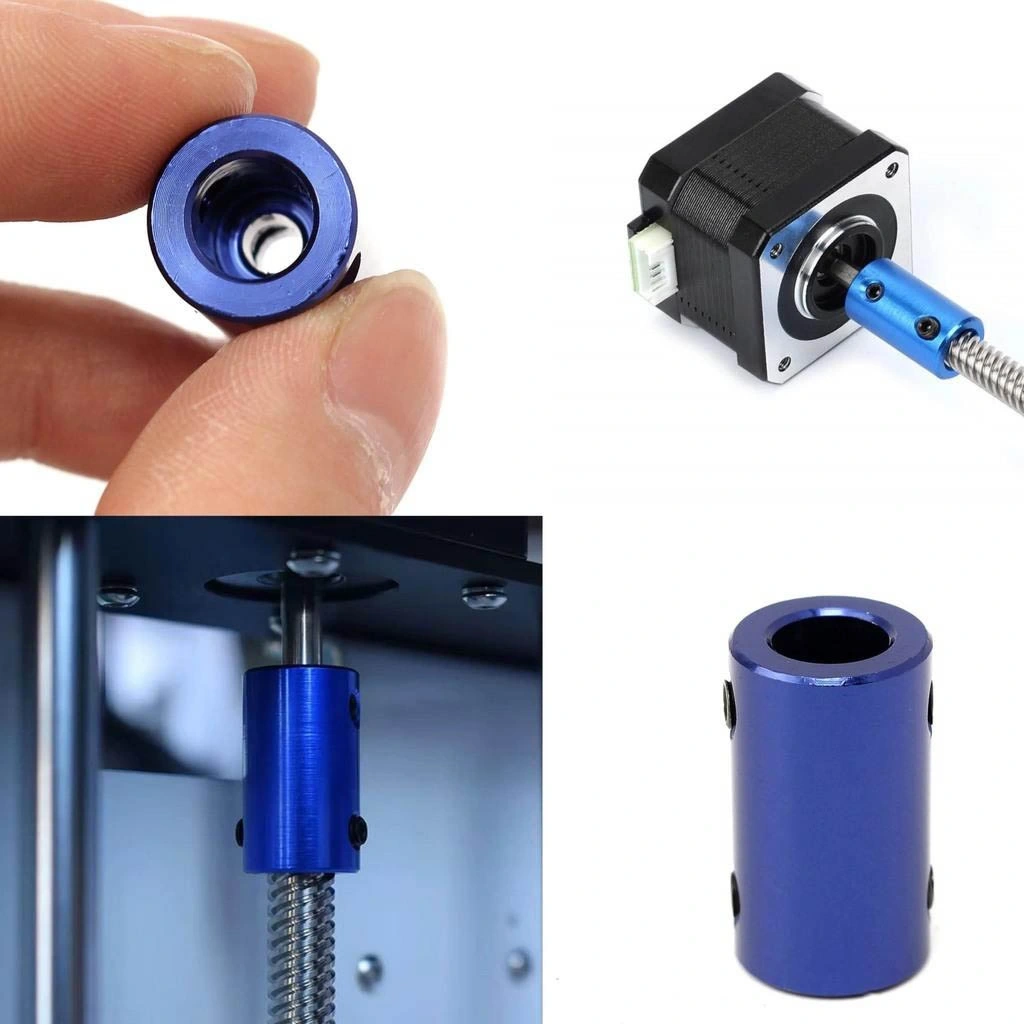

Özellikle 3D yazıcı sistemlerindeki X, Y ve Z eksenlerinde step motorlardan hareket millerine kuvvet aktarımında tercih edilen bu sabit kaplin, kompakt boyutları sayesinde dar alanlarda bile rahat kullanım imkanı sağlar. Dayanıklı alüminyum yapısı uzun ömürlü ve aşınmaya karşı dirençlidir.

Hassas CNC işleme teknolojisi ile üretilen bu yan ürün, kolay montaj imkanı sunan vidalı sabitleme sistemi ve yüksek hassasiyete sahiptir. Millerin sıkı kavraması sayesinde güç aktarımında kaymayı önler ve her iki yönde de eşit performans gösterir.

Teknik Özellikler

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Sabit (Rijit) Kaplin.
• Malzeme: Alüminyum Alaşım.
• İlk Şaft Çapı: 5mm
• İkinci Şaft Çapı: 5mm
• Toplam Uzunluk: 18mm
• Dış Çap: 14mm
• Sabitleme Sistemi: Altıgen soket vidaları (hex socket)
• Vida Ölçüsü: M3
• Ağırlık: Yaklaşık 8g
• Maksimum Tork: 2.5 Nm
• Maksimum Devir: 15000 RPM
• Eksen Kaçıklığı Toleransı: Minimal (rijit kaplin)
• Backlash (Boşluk): Sıfır
• Çalışma Sıcaklığı: -40°C ile +100°C arası
• Uygulama Alanı: 3D Yazıcılar, CNC makineler, step motor uygulamaları
• Uyumluluk: NEMA 17 step motorlar, 5mm çaplı miller
• Titreşim Sönümleme: Minimal (rijit bağlantı)
• Korozyon Direnci: Orta seviye
• Yüzey İşlemi: Eloksal
• Renk: Gümüş (doğal alüminyum)
• Montaj Gereklilikleri: 2.5mm Allen anahtar
• Göbek Derinliği: Her tarafta 8mm
• Somunlu Vida Sayısı: 4 adet (2 adet her tarafta)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

3D Yazıcı Sistemleri

• X ve Y ekseni step motor bağlantıları
• Bant tahrik sistemleri
• Doğrudan tahrik sistemleri
• Extruder motor bağlantıları
• Çift motor sistemleri

CNC ve Otomasyon

• Küçük CNC router sistemleri
• Hassas konumlandırma mekanizmaları
• Plotter ve çizim makineleri
• PCB delme makineleri
• Otomatik besleme sistemleri

Diğer Mekanik Sistemler

• Robotik projeler
• Pan-tilt kamera sistemleri
• Mini konveyör sistemleri
• Hassas döner tablolar
• Laboratuvar test ekipmanları

Avantajlar ve Özellikler

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın sağladığı avantajlar ve çözümler.

• Sıfır Boşluk (Backlash): Hassas pozisyonlama gerektiren uygulamalar için idealdir
• Yüksek Tork Aktarımı: Rijit bağlantı sayesinde güç kaybı olmadan tork iletimi
• Kompakt Boyut: Sınırlı alanlarda kullanım için uygun küçük tasarım
• Kolay Montaj: Her iki uçta iki adet somunlu vida ile güvenli sabitleme
• Hassas İşçilik: CNC tezgahlarında hassas toleranslarla üretilmiş
• Hafif Yapı: Alüminyum malzeme sayesinde minimum ağırlık
• Korozyon Direnci: Eloksal kaplama sayesinde uzun ömürlü kullanım
• Çift Yönlü Çalışma: Her iki dönüş yönünde eşit performans
• Yüksek Devir Dayanımı: 15000 RPM'e kadar güvenli çalışma
• Evrensel Uyumluluk: Standart 5mm çaplı miller için ideal seçim

Montaj ve Kullanım Rehberi

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı'nın doğru montajı ve kullanımı için rehber bilgiler.

Montaj Adımları:

• Şaft Hazırlığı: Her iki şaftı temizleyin ve çapak kontrolü yapın
• Kaplin Hazırlama: Vidaları gevşeterek şaftların rahatça girebileceği hale getirin
• İlk Şaftı Yerleştirme: Motor şaftını kaplinin bir ucuna eşit mesafe bırakacak şekilde yerleştirin
• İlk Sabitleme: İlk şaft üzerindeki vidaları çapraz sırayla ve eşit kuvvetle sıkın
• İkinci Şaftı Yerleştirme: İkinci şaftı diğer uca yerleştirin
• Final Sabitleme: İkinci şaft üzerindeki vidaları da çapraz sırayla sıkın

Kullanım Önerileri:

• Hizalama Kontrolü: Şaftların mümkün olduğunca düz hizalanmasını sağlayın
• Vida Kontrolü: Çalışma öncesi tüm vidaların sıkı olduğunu kontrol edin
• Periyodik Bakım: Düzenli aralıklarla vida sıkılığını kontrol edin
• Tork Limitleri: Maksimum tork değerini aşmamaya dikkat edin
• Yağlama: Şaftların kaplin içine giren kısımlarına ince yağ sürmeyin, kuru olmalı

Sorun Giderme ve İpuçları

5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kayma Sorunu: Vidaları yeterince sıkın ve şaftlarda düz yüzey varsa vidaları bu kısma getirin.
• Şaft Girememe: Vida yuvasını kontrol edin, gerekirse vidaları tamamen çıkarıp tekrar deneyin.
• Vidaların Gevşemesi: Orta sertlikte diş kilitleme sıvısı (Loctite 243) kullanın.
• Titreşim ve Sesler: Şaftların hizalamasını kontrol edin, gerekirse sistemi yeniden hizalayın.
• Vida Sıkışması: Vida dişlerini kontrol edin, hasar görmüşse yeni vida kullanın.

Performans İyileştirme İpuçları

• Hassas konumlandırma gerektiren uygulamalarda ek rulman destekleri kullanın
• Şaft hizalamasına maksimum özen göstererek sistemin ömrünü uzatın
• Rijit kaplin kullanırken motor ve mil sisteminin çok iyi hizalanması gerektiğini unutmayın
• Vidalarda kontra sıkma (çapraz sıkma) yaparak daha güvenli sabitleme sağlayın
• Yüksek titreşimli uygulamalarda diş kilitleme sıvısı kullanımı faydalı olacaktır
• Şaftların kaplin içindeki derinliğini eşit tutarak dengesiz yük dağılımını önleyin

Paket İçeriği

• 5x5mm Sabit Kaplin Şaft 3D Printer Yazıcı
