5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu

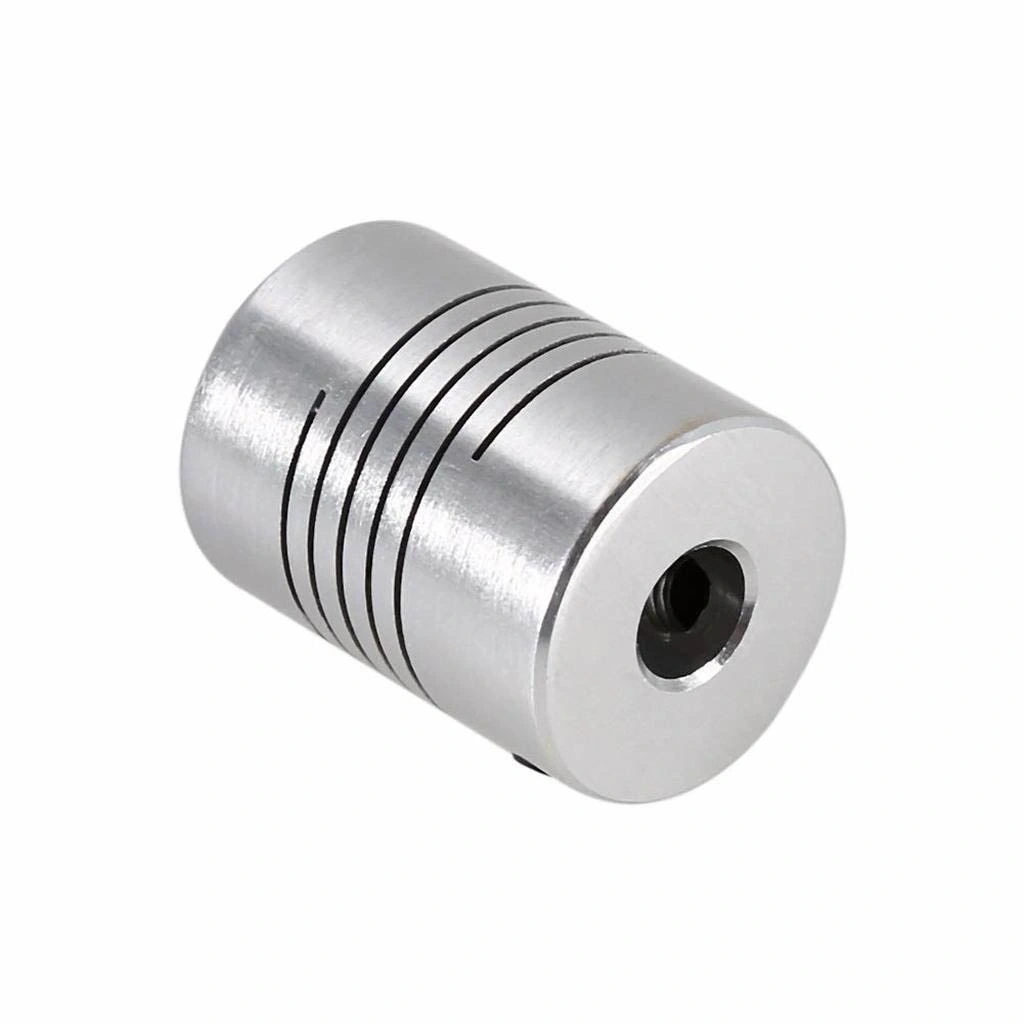

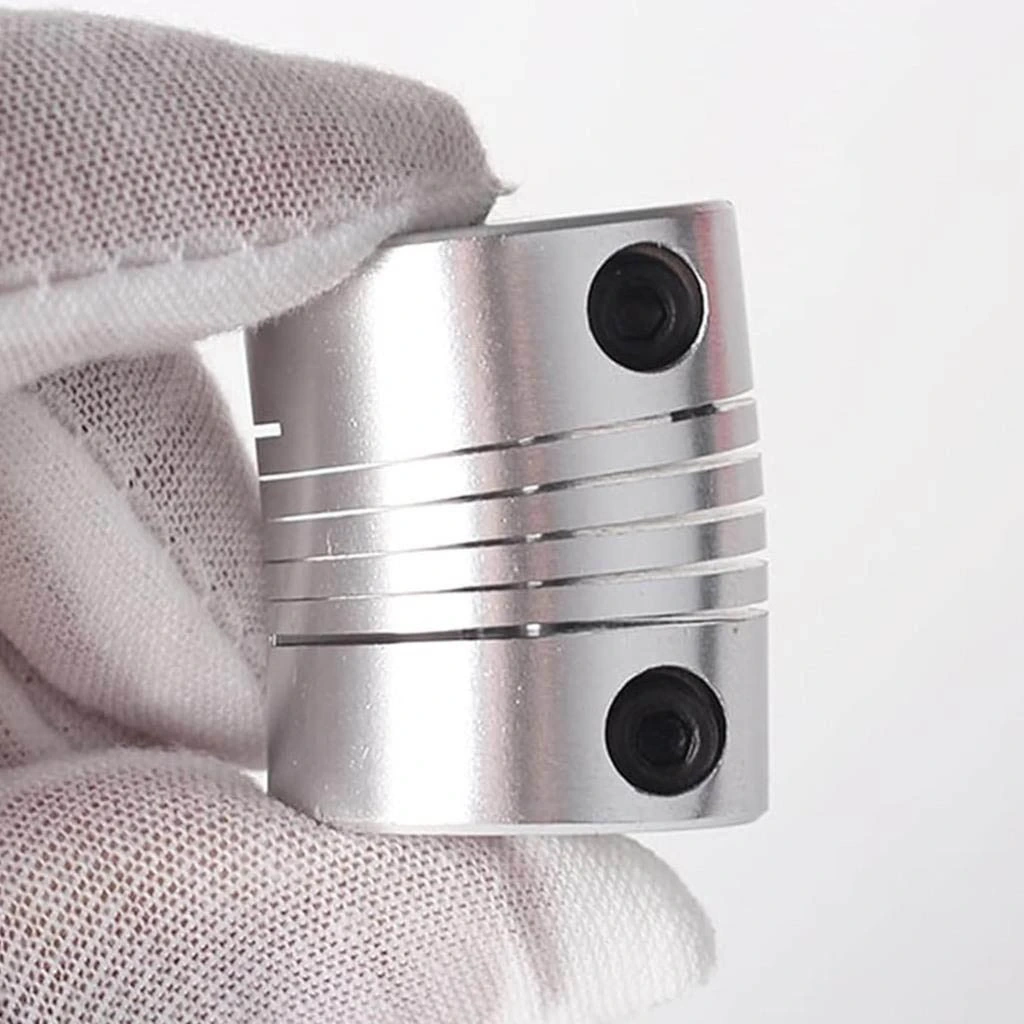

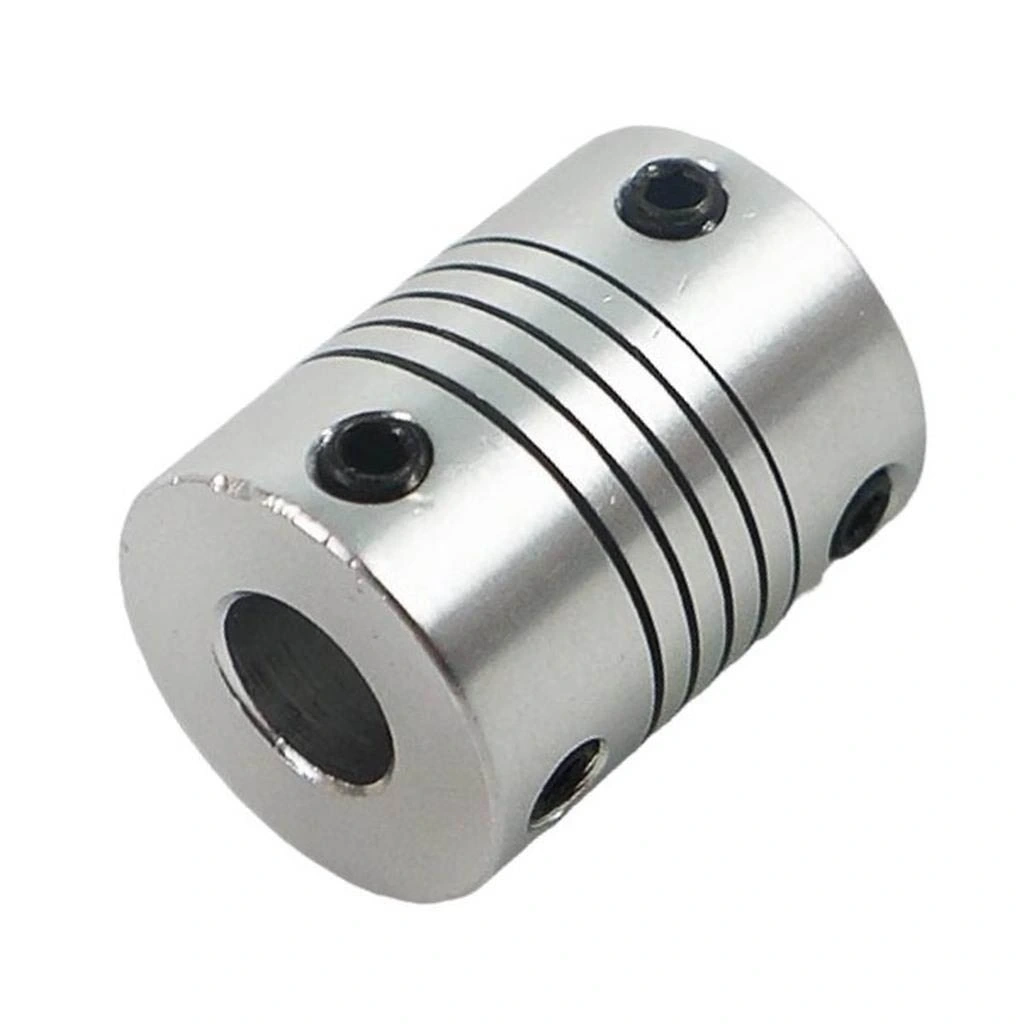

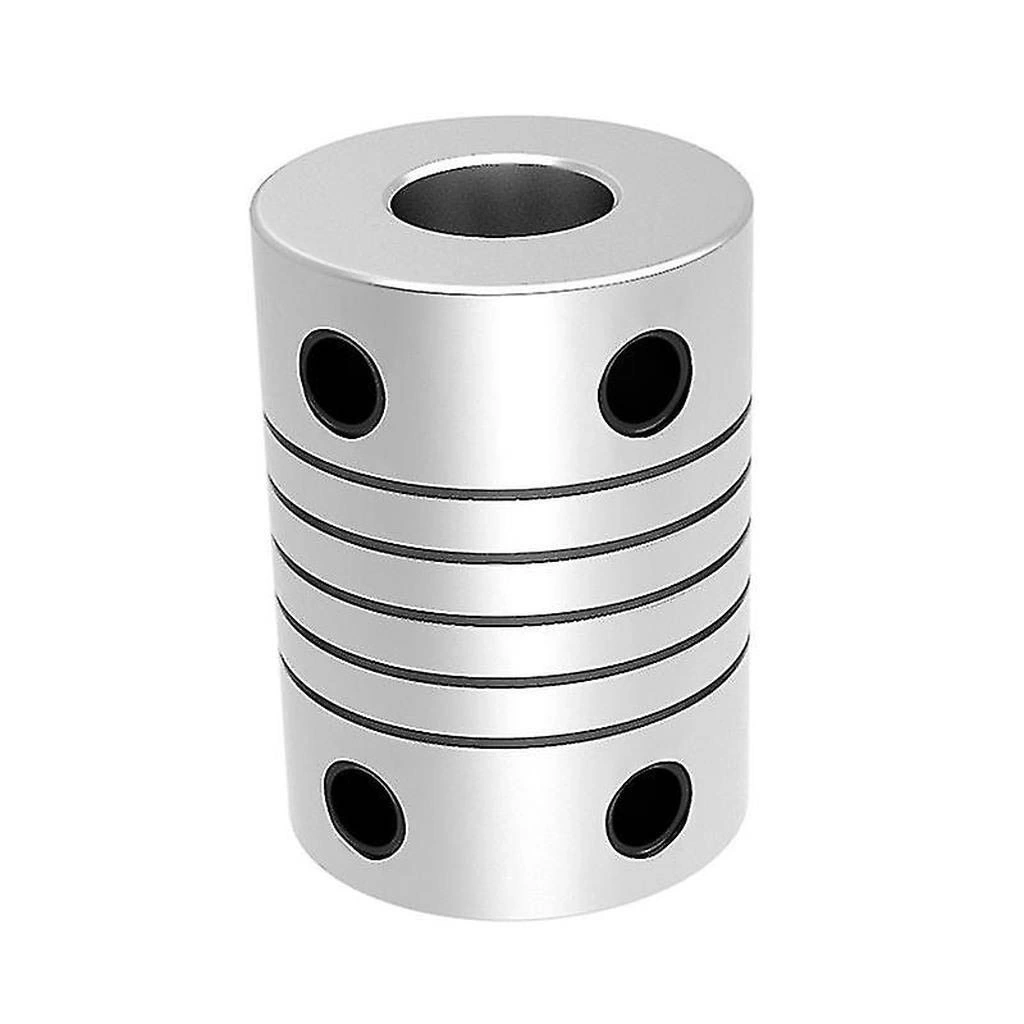

5x5mm Esnek Kaplin, 3D yazıcı ve CNC sistemlerde motor ile hareket mili arasında esnek bağlantı sağlayan alüminyum bir bağlantı elemanıdır. İki adet 5mm çapındaki şaftı birbirine bağlamak için tasarlanmış bu kaplin, ortasındaki spiral kesim sayesinde eksen kaçıklıklarını tolere ederek hareket sisteminin daha uzun ömürlü olmasını sağlar. Hafif ve dayanıklı alüminyum yapısı ile yüksek performans sunar.

Bu 3D yazıcı ürünü, titreşim sönümleme özelliği sayesinde motordan kaynaklanan titreşimleri absorbe ederek daha sessiz ve pürüzsüz bir çalışma sağlar. Spiral yapısı sayesinde radyal, açısal ve eksenel kaçıklıkları dengeleyerek mekanik bileşenlerin aşınmasını azaltır.

Özellikle hassas hareket gerektiren projeler ve 3D yazıcıların Z ekseni tahrik sistemleri için ideal olan bu yan ürün, kompakt boyutları ve üstün mühendislik tasarımı ile dikkat çeker. Çift taraflı sıkma vidaları sayesinde montaj kolaylığı ve güvenli bağlantı sunar.

Teknik Özellikler

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Esnek Kaplin.
• Malzeme: Alüminyum Alaşım.
• İlk Şaft Çapı: 5mm
• İkinci Şaft Çapı: 5mm
• Toplam Uzunluk: 25mm
• Dış Çap: 18mm
• Esnek Element Tipi: Spiral kesim

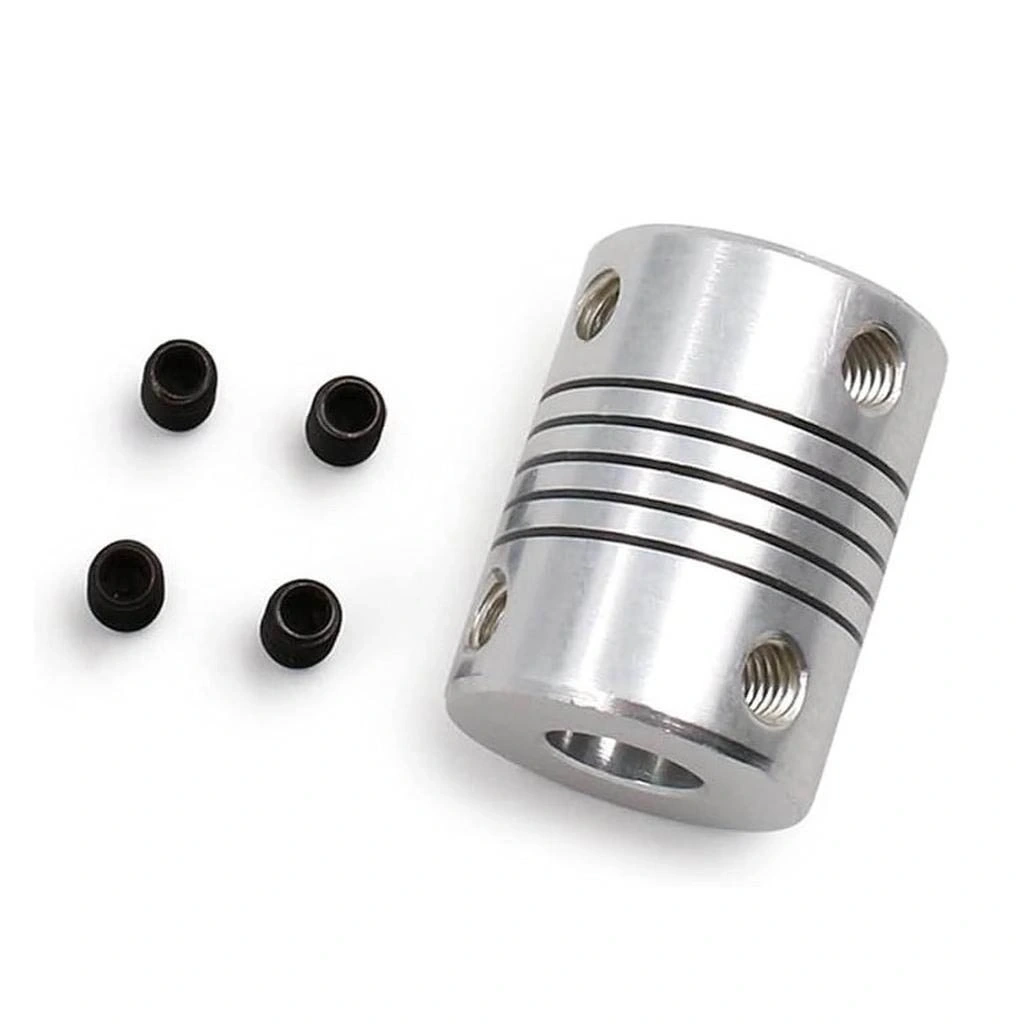

• Sabitleme Sistemi: Altıgen soket vidaları (hex socket)
• Vida Ölçüsü: M3
• Ağırlık: Yaklaşık 10g
• Maksimum Tork: 1.5 Nm
• Maksimum Devir: 10000 RPM
• Eksen Kaçıklığı Toleransı: Radyal ±0.5mm, Açısal ±2°
• Burulma Esnekliği: Orta seviye
• Çalışma Sıcaklığı: -30°C ile +80°C arası
• Uygulama Alanı: 3D Yazıcılar, CNC makineler, step motor uygulamaları
• Uyumluluk: NEMA 17 step motorlar, 5mm çaplı miller
• Sönümleme Özelliği: Var
• Yay Sabiti: Orta sertlik
• Korozyon Direnci: Orta seviye
• Renk: Gümüş (doğal alüminyum)
• Yüzey İşlemi: Eloksal
• Spiral Yapı: Tek parça işlenmiş
• Montaj Gereklilikleri: 2.5mm Allen anahtar
• RoHS Uyumluluğu: Evet

Kullanım Alanları

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

3D Yazıcı Uygulamaları

• Z ekseni vidalı mil bağlantıları
• Lead screw tahrik sistemleri
• Nema 17 motor bağlantıları
• Doğrusal hareket mekanizmaları
• Çift Z ekseni sistemleri

CNC ve Hassas Mekanik Sistemler

• Mini CNC router mekanizmaları
• Lazer kesici ve gravür makineleri
• PCB delme ve işleme sistemleri
• Küçük ölçekli otomasyon sistemleri
• Hassas konumlandırma mekanizmaları

Hobi ve Maker Projeleri

• Robotik projeler
• Pan-tilt kamera sistemleri
• Otomatik odaklama mekanizmaları
• Model araç ve uçak sistemleri
• DIY otomasyon projeleri

Avantajlar ve Özellikler

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun sağladığı avantajlar ve çözümler.

• Eksen Kaçıklığı Toleransı: Motor ve mil arasındaki hizalama hatalarını kompanse eder
• Titreşim Sönümleme: Spiral yapısı sayesinde çalışma sırasında oluşan titreşimleri azaltır
• Sessiz Çalışma: Daha az mekanik gürültü ve titreşim ile çalışır
• Uzun Ömür: Mekanik parçaların aşınmasını azaltarak sistem ömrünü uzatır
• Hafif Yapı: Alüminyum malzeme sayesinde düşük atalet momenti sunar
• Kolay Montaj: Hex soket vidaları ile hızlı ve güvenli montaj imkanı
• Aynı Çap Bağlantı: İki adet 5mm şaftı doğrudan bağlama kolaylığı
• Yüksek Hassasiyet: Düşük backlash ile hassas hareket iletimi sağlar
• Darbe Emici: Ani hareket ve darbelerden kaynaklanan şokları absorbe eder
• Evrensel Uyumluluk: Yaygın olarak kullanılan 5mm çaplı şaftlarla tam uyumlu

Montaj ve Kullanım Rehberi

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu'nun doğru montajı ve kullanımı için rehber bilgiler.

Montaj Adımları:

• Hazırlık: Şaftları ve kaplin iç yüzeylerini temizleyerek yabancı maddelerden arındırın
• İlk Şaftı Yerleştirme: Motor şaftını kaplinin bir ucuna eşit mesafe bırakarak yerleştirin
• İlk Sabitleme: Vida deliği şaft üzerindeki düz kısma denk gelecek şekilde vidayı sıkın
• İkinci Şaftı Yerleştirme: Bağlanacak ikinci şaftı kaplinin diğer ucuna yerleştirin
• Final Sabitleme: İkinci şaft üzerindeki vidayı da uygun şekilde sıkın
• Kontrol: Sistemin sorunsuz döndüğünü ve şaftların güvenli bir şekilde sabitlendiğini kontrol edin

Kullanım Önerileri:

• Düzenli Kontrol: Vidaların gevşeyip gevşemediğini periyodik olarak kontrol edin
• Aşırı Yükleme: Belirtilen maksimum tork değerini aşmamaya dikkat edin
• Yağlama: Spiral kısmı yağlamayın, kuru çalışacak şekilde tasarlanmıştır
• Hizalama: Mümkün olduğunca iyi hizalama yaparak kaplinin ömrünü uzatın
• Sıcaklık Limitleri: Belirtilen çalışma sıcaklığı aralığında kullanın

Sorun Giderme ve İpuçları

5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kayma Problemi: Vidaların yeterince sıkı olduğundan emin olun ve şaft üzerinde düz yüzey varsa vidayı bu kısma denk getirin.
• Aşırı Titreşim: Şaftlar arasındaki hizalamayı kontrol edin ve düzeltin.
• Ses Yapma: Spiral kısmında deformasyon olup olmadığını kontrol edin.
• Gevşek Vidalar: Orta sertlikte diş kilitleme sıvısı (Loctite 243) kullanın.
• Z Ekseni Sarkması: Motor kapalıyken kaplin esnekliği Z ekseninde sarkma yapabilir, daha sert bir kaplin veya ekstra mekanik destek kullanın.

Performans İyileştirme İpuçları

• 3D yazıcı Z ekseni hassasiyetini artırmak için kaplini uygun şekilde hizalayın
• Yüksek hassasiyet gerektiren uygulamalarda vidaları eşit kuvvetle sıkın
• Spiral kısmının esnekliğini sınırlamak için kısa şaftlar kullanın
• Z ekseni stabilizasyonu için ikinci bir destek rulmanı eklemeyi düşünün
• Daha yüksek hızlarda çalışırken sistemin dengesini kontrol edin
• Baskı sırasında Z ekseninde titreşim varsa, yazdırma hızını kademeli olarak düşürün

Paket İçeriği

• 5x5mm Esnek Kaplin Alüminyum 3D Yazıcı CNC Uyumlu
