5V 600 mA Voltaj Yükseltici Step Up USB Powerbank Modülü

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülü

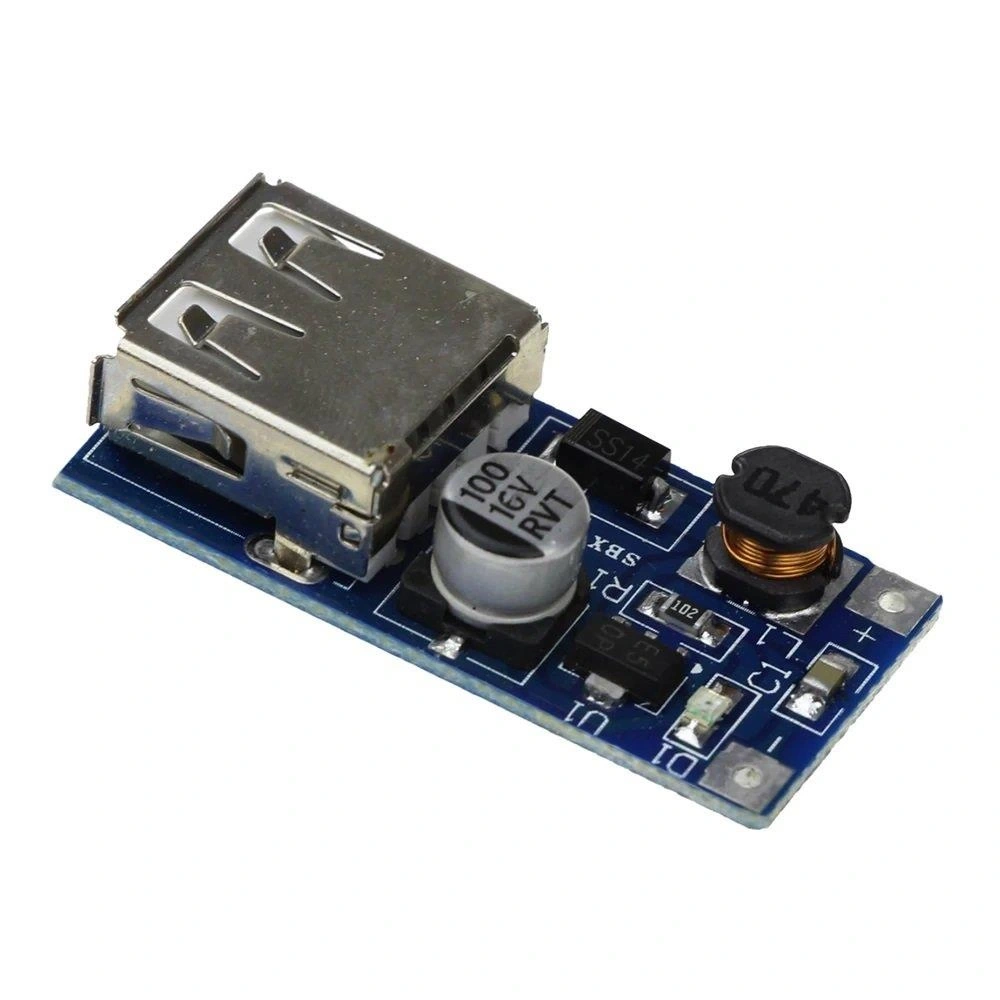

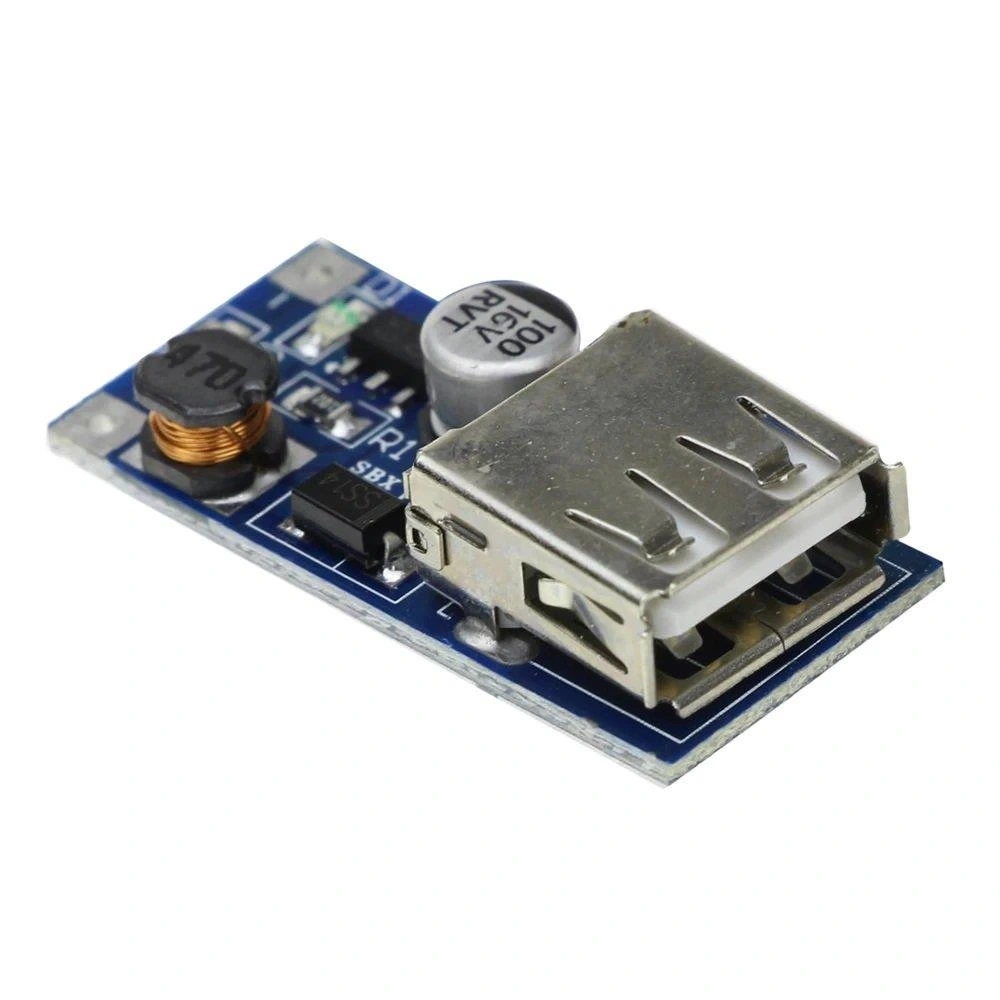

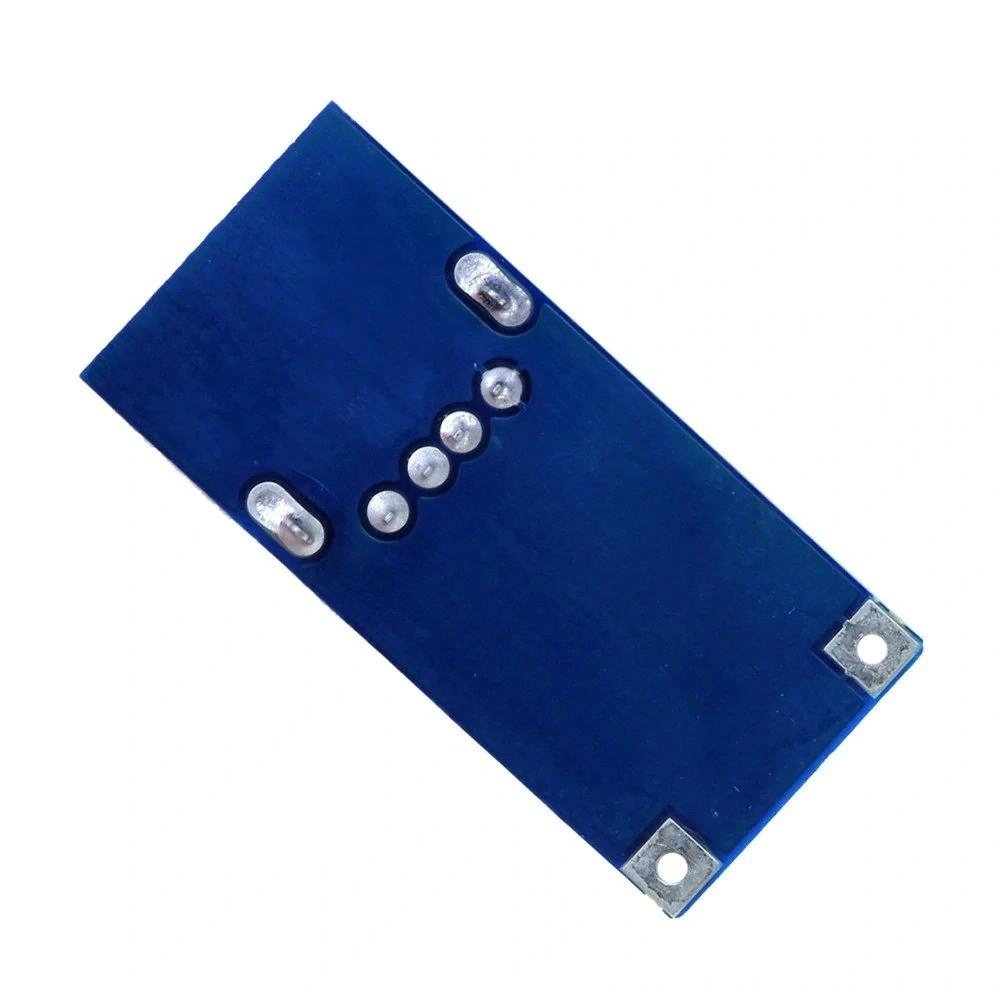

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülü, düşük voltajlı piller ile 5V gerektiren cihazları beslemek için tasarlanmış kompakt bir çözümdür. 0.9V - 5V giriş aralığıyla tek AA/AAA pil veya lityum pillerle çalışabilen bu modül, sabit 5V çıkış sağlar.

Bu voltaj yükseltici modül, Arduino projeleri, taşınabilir elektronik cihazlar ve acil durum şarj çözümleri için idealdir. Standart USB çıkış portu sayesinde cep telefonları, sensörler ve diğer 5V çalışan cihazlar kolayca beslenebilir.

Voltaj Dönüştürücüler kategorisindeki bu modül, yüksek verimli step-up dönüştürücü devresi, düşük giriş voltajı özelliği ve kompakt boyutuyla taşınabilir güç kaynağı projelerine mükemmel bir çözüm sunar.

Teknik Özellikler

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Modül Tipi: Boost (Step-Up) DC-DC Dönüştürücü.
• Giriş Voltajı: 0.9V - 5V DC
• Çıkış Voltajı: 5V DC (±0.2V),
• Maksimum Çıkış Akımı: 600mA (giriş voltajına bağlı)
• Minimum Başlangıç Voltajı: 0.9V
• Çalışma Voltajı: 0.9V üzeri
• Çıkış Bağlantısı: Standart USB-A portu (Dişi)
• Giriş Bağlantısı: 2 pin konektör (IN+, IN-)
• Verimlilik: %85'e kadar (yük ve giriş voltajına bağlı)
• Çalışma Frekansı: 180KHz (tipik)
• Çıkış Dalga Sıklığı: <50mV
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Ana Entegre: LT1302/XL6001 veya eşdeğeri
• LED Gösterge: Çıkış durumu için kırmızı LED
• Kısa Devre Koruması: Sınırlı (akım sınırlama)
• Boyutlar: 32mm x 20mm x 8mm
• Montaj Delikleri: 2mm çapında 2 adet
• Ağırlık: Yaklaşık 5g

Bağlantı ve Kullanım

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülünün bağlantısı ve kullanım talimatları.

Temel bağlantı:

• Güç Kaynağı Bağlantısı:
  • IN+ pinine pil veya güç kaynağının pozitif (+) ucu
  • IN- pinine pil veya güç kaynağının negatif (-) ucu
• Çıkış Bağlantısı:
  • USB portuna doğrudan cihaz bağlanabilir
  • Opsiyonel olarak USB kablosu ile uzak mesafeye bağlantı yapılabilir

Pil seçenekleri:

• Tek Pil ile Kullanım:
  • 1x AA veya 1x AAA alkalin pil (1.5V)
  • 1x AA veya 1x AAA NiMH şarj edilebilir pil (1.2V)
  • 1x 14500 veya 1x 10440 lityum-iyon pil (3.7V) - akım sınırlayıcı eklenmelidir
• Çoklu Pil ile Kullanım:
  • 2x AA veya 2x AAA piller paralel bağlanarak kapasite artırılabilir
  • Giriş voltajı 5V'u geçmemelidir, seri bağlantıda dikkatli olun

Kullanım notları:

• Modül ilk kez çalıştırıldığında başlangıç için 0.9V gerektirir
• Kırmızı LED, çıkışta voltaj olduğunu gösterir
• Çıkış akımı, giriş voltajı düştükçe azalır
• Tek AA pil ile tipik olarak 300-400mA çıkış akımı elde edilir
• Yüksek akım çekildiğinde pil voltajı düşebilir ve modül kapanabilir
• Sürekli kullanımda modülün ısınması normaldir

Optimum performans için:

• Pil bağlantıları için kalın kablolar kullanın
• Uygun pil seçimi yapın - yüksek deşarj kapasiteli piller tercih edin
• Modülün aşırı ısınmaması için hava akışı sağlayın
• Uzun pil ömrü için mümkün olduğunca düşük çıkış akımı kullanın
• Yüksek akım gerektiren cihazlar için birden fazla pil paralel bağlayın

Uygulama Alanları

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Güç Çözümleri

• Acil durum cep telefonu şarj cihazı
• AA/AAA pillerle çalışan güç kaynakları
• Kamp ve outdoor elektronik güç beslemesi
• Taşınabilir LED aydınlatma sistemleri
• Acil durum güç kaynakları

Elektronik Projeler

• Pille çalışan Arduino projeleri
• Kablosuz sensör ağları
• IoT cihazları için güç kaynağı
• Düşük voltajlı güneş paneli sistemleri
• 5V gerilim gerektiren modüller için güç kaynağı

Hobi ve Eğitim

• DIY powerbank yapımı
• Elektronik eğitim projeleri
• Pil ile çalışan robotik projeler
• Taşınabilir müzik çalarlar
• RC araç ve uçak sistemleri

Proje Örnekleri

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Acil Durum AA Pilli Powerbank

İki adet AA pil, pil yuvası, 5V Step-Up modülü ve küçük bir plastik kutu kullanarak kompakt bir acil durum powerbank yapabilirsiniz. İki AA pil paralel bağlanarak daha yüksek akım kapasitesi ve uzun çalışma süresi elde edilir. Pil yuvası ve Step-Up modülü, vidalar veya çift taraflı bant ile plastik kutuya sabitlenir. Kutunun bir tarafında pil değişimi için kapak, diğer tarafında ise USB çıkış portu için bir delik açılır. USB portu üzerine "Emergency Power" etiketi yapıştırılabilir. Bu basit powerbank, elektrik kesintilerinde, kampçılıkta veya acil durumlarda cep telefonunu kısa süreliğine şarj etmek için kullanılabilir. İki AA alkalin pil ile yaklaşık 800mAh kapasiteye ulaşılabilir, bu da ortalama bir telefonu %20-30 şarj etmeye yeterlidir.

Güneş Enerjili Sensör İstasyonu

Küçük bir güneş paneli, 5V Step-Up modülü, Arduino Nano, DHT22 sıcaklık/nem sensörü ve SD kart modülü kullanarak bağımsız bir çevre izleme istasyonu oluşturabilirsiniz. 2V-3V çıkış veren küçük güneş paneli, Step-Up modülüne bağlanarak Arduino ve sensörleri beslemek için gerekli 5V elde edilir. Arduino, power-saving modları kullanılarak düşük güç tüketiminde çalıştırılır ve belirli aralıklarla uyanarak sensörlerden ölçüm alır ve SD karta kaydeder. Arduino'nun D13 pinindeki LED sökülerek veya devre dışı bırakılarak güç tüketimi daha da azaltılabilir. Sistem, hava geçirmez bir kutu içine yerleştirilerek dış mekanlarda kullanılabilir. Bu proje, uzak bahçelerde, tarım alanlarında veya doğal yaşam alanlarında uzun süreli çevresel veri toplama imkanı sunar.

Taşınabilir USB LED Aydınlatma Sistemi

Bir AA pil, 5V Step-Up modülü, USB LED ışık şeridi ve küçük bir anahtarla kompakt bir taşınabilir aydınlatma sistemi oluşturabilirsiniz. AA pil ve Step-Up modülü, küçük bir tüp şeklindeki muhafaza içine yerleştirilir. USB çıkışına, 5V ile çalışan kısa bir LED şerit bağlanır. Devreye bir anahtarla güç kontrolü eklenir. LED şerit, esnek bir yapıda olduğundan kitap okumak, kamp yapmak veya acil durumlar için ideal aydınlatma sağlar. Farklı renklerde LED şeritler kullanarak çeşitli ambiyans aydınlatmaları oluşturulabilir. Standart bir AA alkalin pil ile düşük parlaklıkta 8-10 saat çalışma süresi elde edilebilir. Bu sistem, kamp yapanlar, okuyucular veya elektrik kesintilerinde kullanım için kompakt ve pratik bir çözümdür.

Sorun Giderme ve İpuçları

5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Pil voltajının minimum 0.9V olduğunu kontrol edin. Bağlantıların doğru ve sıkı olduğundan emin olun. Pilin yeterince şarjlı olduğunu doğrulayın.
• Düşük Çıkış Akımı: Pilin yeterli akım veremediğini gösterir. Daha yüksek kapasiteli pil kullanın. Pilleri paralel bağlayarak toplam kapasiteyi artırın.
• Modül Aşırı Isınıyor: Çıkış akımını azaltın. Havalandırma sağlayın. Soğutma yüzeyi ekleyin. Çok uzun süre yüksek yükte çalıştırmaktan kaçının.
• Cihaz Şarj Olmuyor: Cihazın minimum şarj akımı gereksinimini kontrol edin. Bazı akıllı telefonlar minimum 500mA gerektirir. USB kablosunun kalitesini kontrol edin.
• Kararsız Çalışma: Pil voltajı düşük olabilir. Yeni piller kullanın. Giriş kabloları çok ince ise kalın kablolarla değiştirin.

Performans İpuçları

• Çalışma süresini uzatmak için yüksek kapasiteli piller kullanın
• Akım gereksinimi yüksek cihazlar için lityum-iyon piller tercih edin
• Pil bağlantılarını mümkün olduğunca kısa tutun
• Çıkış akımı ihtiyacınızı doğru belirleyin, gereksiz yere yüksek akım çekmeyin
• Modülü nem ve sıvılardan koruyun

Paket İçeriği

• 5V 600 mA Voltaj Yükseltici Step-Up USB Powerbank Modülü
