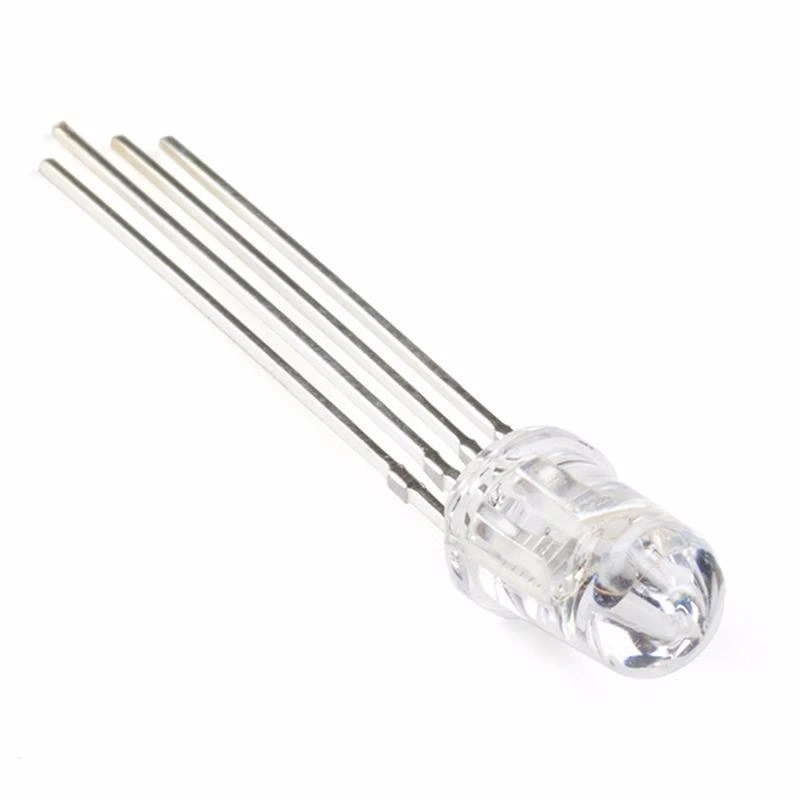

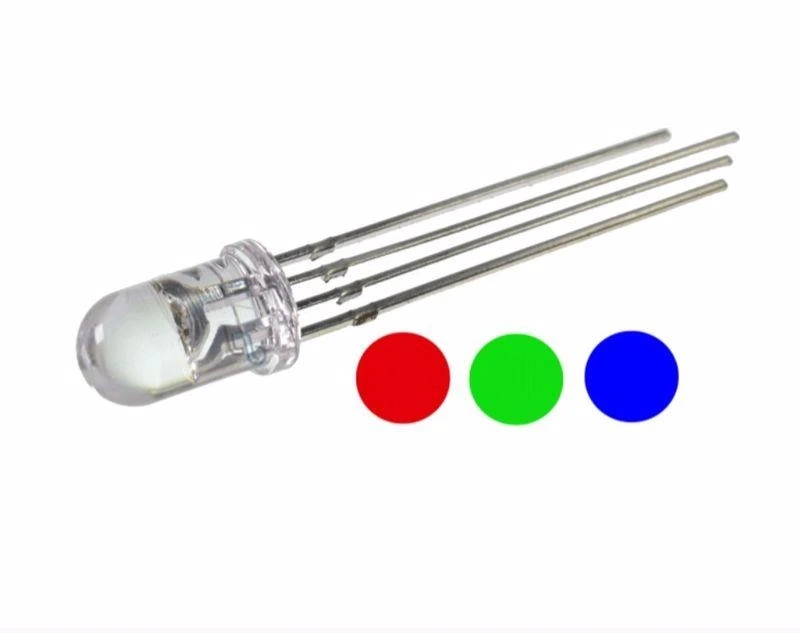

5mm RGB Led Ortak Katot - 4 Pin
5mm RGB Led Ortak Katot, tek bir LED gövdesinde kırmızı, yeşil ve mavi renkli LED çiplerini barındıran çok fonksiyonlu bir ışık kaynağıdır. Ortak katot yapısı sayesinde, üç farklı rengin karışımını kontrol ederek sonsuz renk seçeneği oluşturmanıza olanak tanır.
Standart 5mm şeffaf lensli yapısıyla çeşitli projelere kolayca entegre edilebilen bu diyot tabanlı ışık kaynağı, RGB renk karışımlarını kullanarak gösterge, dekoratif aydınlatma ve kullanıcı arayüzü uygulamaları için idealdir.
Arduino ve diğer mikrodenetleyicilerle PWM kontrol edilebilen bu LED, çeşitli elektronik komponentler ile uyumlu çalışarak, hobi projelerinden profesyonel uygulamalara kadar geniş bir yelpazede kullanılabilir.
Teknik Özellikler
5mm RGB Led Ortak Katot - 4 Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: T-1 3/4 (5mm) yuvarlak lens
- Yapı: Ortak katot (Ortak eksi uç)
- Pin Sayısı: 4 (R, G, B, Ortak Katot)
- Lens Tipi: Şeffaf, difüzyon
- Işık Açısı: 20-25 derece
- Kırmızı LED:
- Dalga Boyu: 620-625nm
- İleri Voltaj: 1.8-2.2V
- İleri Akım: 20mA
- Parlaklık: 2000-4000 mcd
- Yeşil LED:
- Dalga Boyu: 520-525nm
- İleri Voltaj: 3.0-3.4V
- İleri Akım: 20mA
- Parlaklık: 6000-10000 mcd
- Mavi LED:
- Dalga Boyu: 465-470nm
- İleri Voltaj: 3.0-3.4V
- İleri Akım: 20mA
- Parlaklık: 6000-10000 mcd
- Maksimum Akım: 20mA (her renk için)
- Maksimum Güç Tüketimi: 60mA (tüm renkler tam parlaklıkta)
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Depolama Sıcaklığı: -40°C ile +100°C arası
- Lehimleme Sıcaklığı: 260°C, maksimum 5 saniye

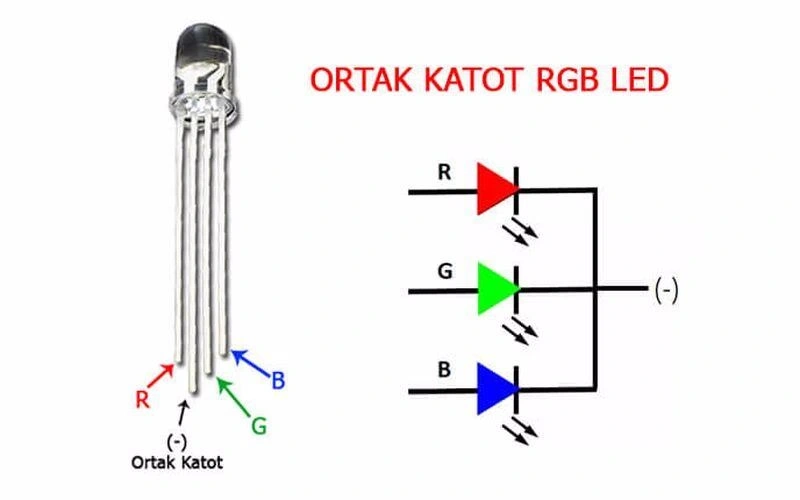

- Pin Yapılandırması: En uzun pin ortak katot (negatif), diğer pinler kırmızı, yeşil ve mavi
- ESD Hassasiyeti: Var, uygun önlemler alınmalı
- Ömür: Yaklaşık 30,000-50,000 saat
Kullanım Alanları
5mm RGB Led Ortak Katot - 4 Pin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Gösterge ve Bildirim Sistemleri
- Durum göstergeleri
- Alarm bildirimleri
- Seviye indikatörleri
- Kullanıcı arayüzü elemanları
- Veri görselleştirme projeleri
Dekoratif Aydınlatma
- Ambiyans aydınlatma
- Model aydınlatma
- DIY lamba projeleri
- Müzik senkronize ışık sistemleri
- Gece lambası uygulamaları
Eğitim ve Hobi Projeleri
- Arduino renk karıştırma deneyleri
- Dijital sanat projeleri
- Eğitim kitleri
- Renk sensörü kalibrasyonları
- Renk teorisi deneyleri
Avantajlar ve Özellikler
5mm RGB Led Ortak Katot - 4 Pin'in sağladığı avantajlar ve çözümler.
- Tek Pakette Üç Renk: Kırmızı, yeşil ve mavi çiplerin kombinasyonu
- Geniş Renk Spektrumu: Milyonlarca farklı renk oluşturma imkanı
- Ortak Katot Yapısı: Mikrodenetleyicilerle kolay kontrol
- Standart Boyut: 5mm çap ile yaygın kullanım alanı
- PWM Uyumluluğu: Hassas renk ve parlaklık ayarı
- Düşük Güç Tüketimi: Pil ile çalışan projelere uygunluk
- Yüksek Parlaklık: Net ve canlı renk gösterimi
- Kolay Montaj: Standart devre kartlarına ve breadboard'lara uyumluluk
- Uzun Ömür: 30,000 saatin üzerinde çalışma süresi
- Çok Yönlülük: Hem gösterge hem aydınlatma amaçlı kullanım
Bağlantı ve Programlama
5mm RGB Led Ortak Katot - 4 Pin'in bağlantısı ve programlanması hakkında bilgiler.
İpucu: Her renk için uygun direnç kullanın; yeşil ve mavi için 150-220 ohm, kırmızı için 100 ohm önerilir.
RGB LED'in Arduino'ya bağlantısı:
- Ortak Katot (En Uzun Pin): Arduino GND pinine bağlanır
- Kırmızı Anot: Seri direnç üzerinden Arduino'nun PWM pinine (örn. D9)
- Yeşil Anot: Seri direnç üzerinden Arduino'nun PWM pinine (örn. D10)
- Mavi Anot: Seri direnç üzerinden Arduino'nun PWM pinine (örn. D11)
- Akım Sınırlama: Her renk için uygun değerde direnç kullanılmalı
- PWM Kontrolü: analogWrite() fonksiyonu ile 0-255 arası değerler kullanılır
- Renk Karışımı: R, G, B değerlerinin farklı kombinasyonları ile çeşitli renkler elde edilir
- Pin Tanımlama: Pinleri doğru tanımlamak için LED'in düz kenarı veya en uzun pin referans alınır
Sorun Giderme ve İpuçları
5mm RGB Led Ortak Katot - 4 Pin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- LED Yanmıyor: Polariteyi ve bağlantıları kontrol edin
- Bazı Renkler Çalışmıyor: İlgili pin bağlantısını ve direnci kontrol edin
- Düşük Parlaklık: Direnç değerlerini azaltmayı deneyin (minimum güvenli değeri koruyarak)
- Renk Dengesizliği: Her renk için farklı direnç değerleri kullanın
- LED Aşırı Isınıyor: Akım sınırlama dirençlerini kontrol edin
Verimli Kullanım İpuçları
- Doğru renk karışımı için RGB renk tabloları kullanın
- Maksimum parlaklık için her renk için Ohm Kanunu ile direnç hesaplayın
- PWM frekansı yüksek tutularak titreşim algılanması önlenebilir
- Daha geniş açılı ışıma için lens yüzeyini hafifçe zımparalayabilirsiniz
- Renk homojenliği için difüzör veya buzlu lens kullanın
- Çoklu LED kullanımında ortak direnç yerine her LED için ayrı direnç kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Elektronik komponentler ve LED ürünleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve LED ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Ortak katot ve ortak anot RGB LED arasındaki fark nedir?
Ortak katot LED'lerde ortak pin negatiftir, renkler pozitif sinyal ile aktifleşir. Ortak anot LED'lerde ortak pin pozitiftir, renkler negatif sinyal ile aktifleşir.
RGB LED'i Arduino ile nasıl kontrol edebilirim?
Her renk pinine PWM pinleri bağlayıp analogWrite() komutu ile 0-255 arası değerler göndererek kontrol edilir.
Hangi dirençleri kullanmalıyım?
5V besleme için kırmızı LED'e 100-150 ohm, yeşil ve mavi LED'lere 150-220 ohm direnç önerilir.
Beyaz ışık elde etmek için hangi renk kombinasyonu kullanılır?
Yaklaşık olarak eşit güçte kırmızı, yeşil ve mavi (R=255, G=255, B=255) kombinasyonu beyaz ışık oluşturur.
LED'in pinlerini nasıl tanıyabilirim?
En uzun pin ortak katottur. Düz kenardan bakıldığında sırasıyla kırmızı, katot, yeşil ve mavi pinleri bulunur.
RGB LED'i direnç olmadan kullanabilir miyim?
Hayır, her zaman akım sınırlayıcı direnç kullanılmalıdır. Aksi halde LED kısa sürede zarar görecektir.
Renk geçişleri nasıl yapılır?
PWM değerlerini kademeli değiştirerek yumuşak geçişler sağlanır. For döngüleri veya millis() fonksiyonu kullanılabilir.
RGB LED'in görüş açısı ne kadardır?

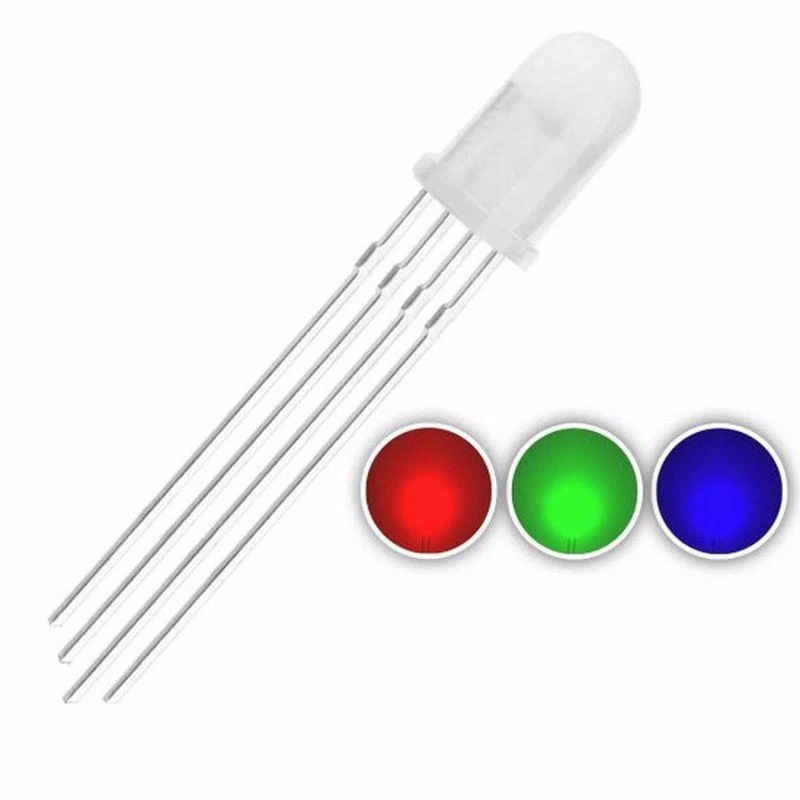

Standart 5mm RGB LED'lerin görüş açısı yaklaşık 20-25 derecedir. Daha geniş açı için buzlu lens tercih edilebilir.
