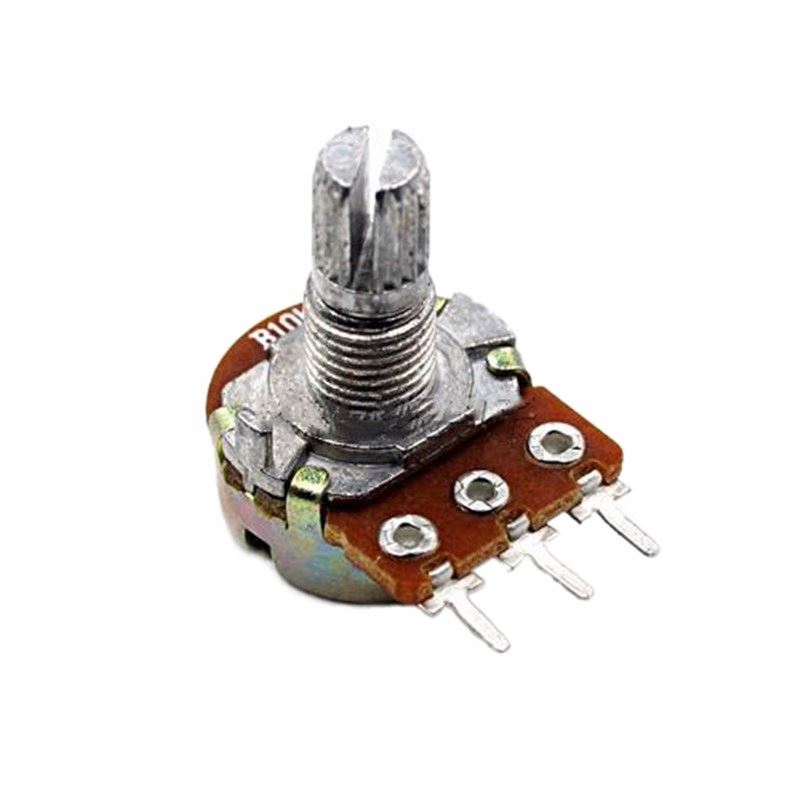

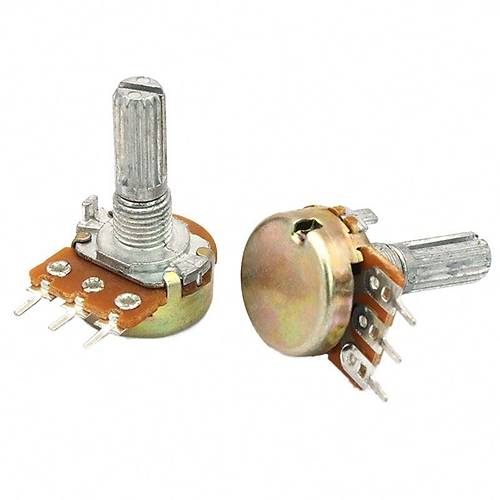

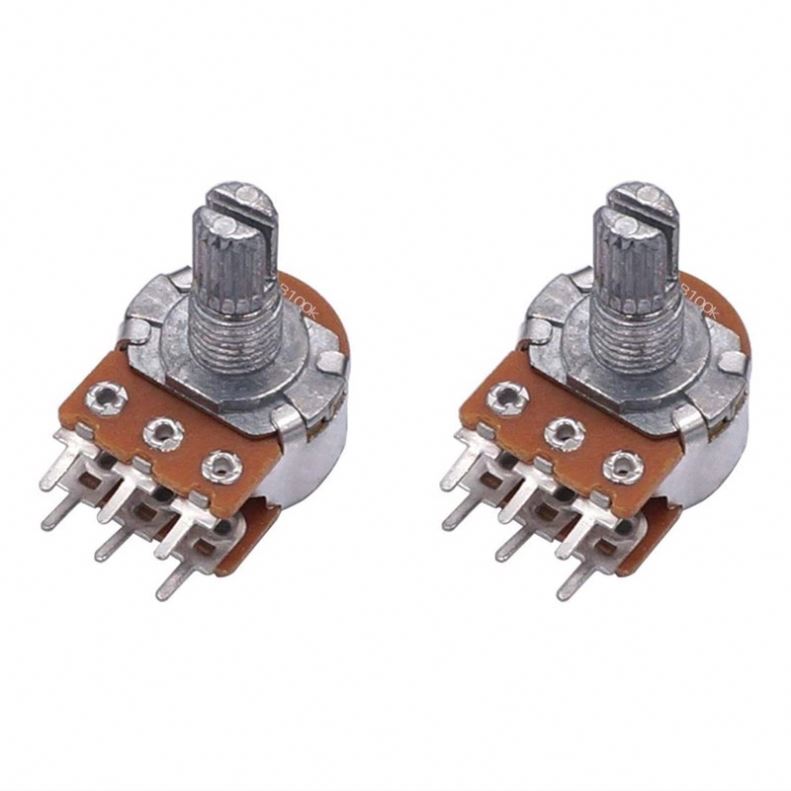

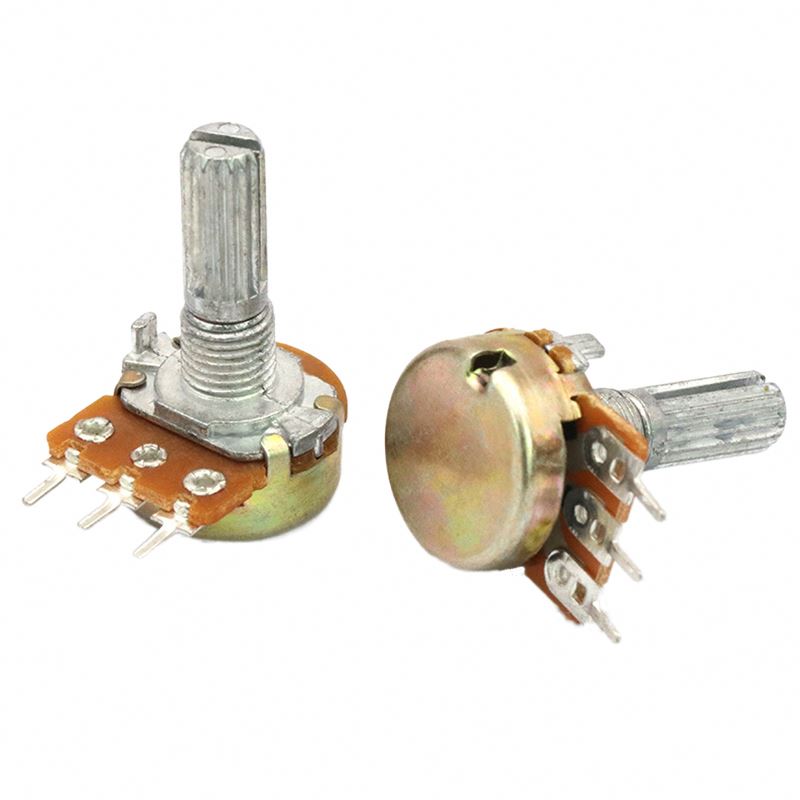

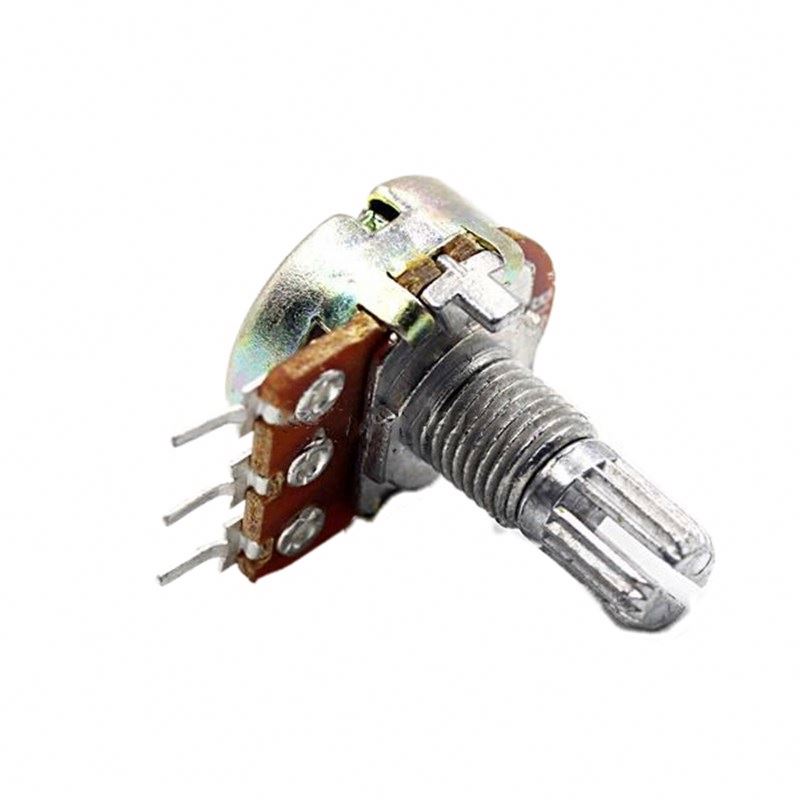

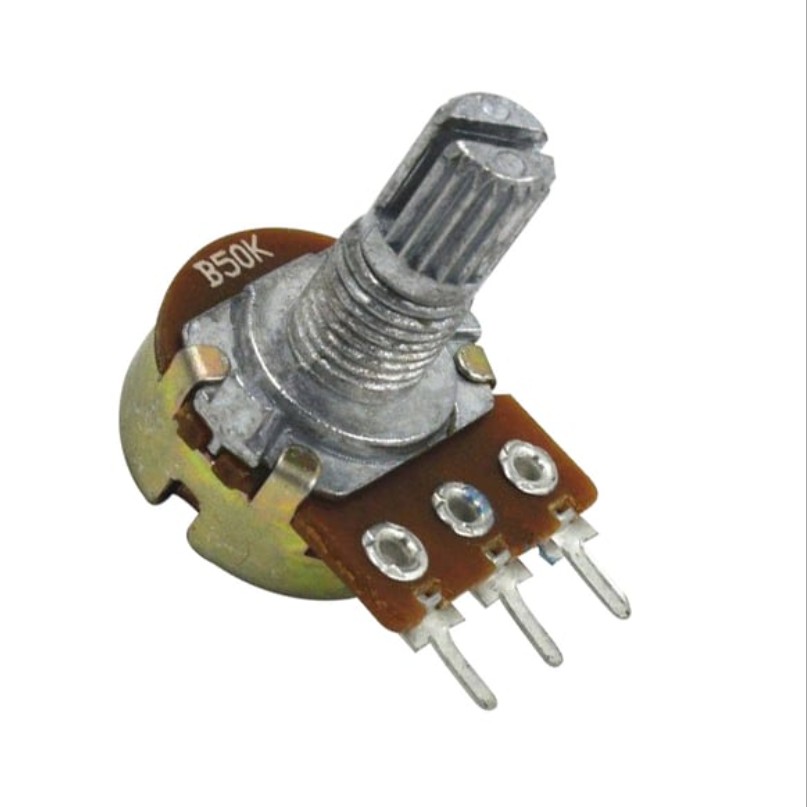

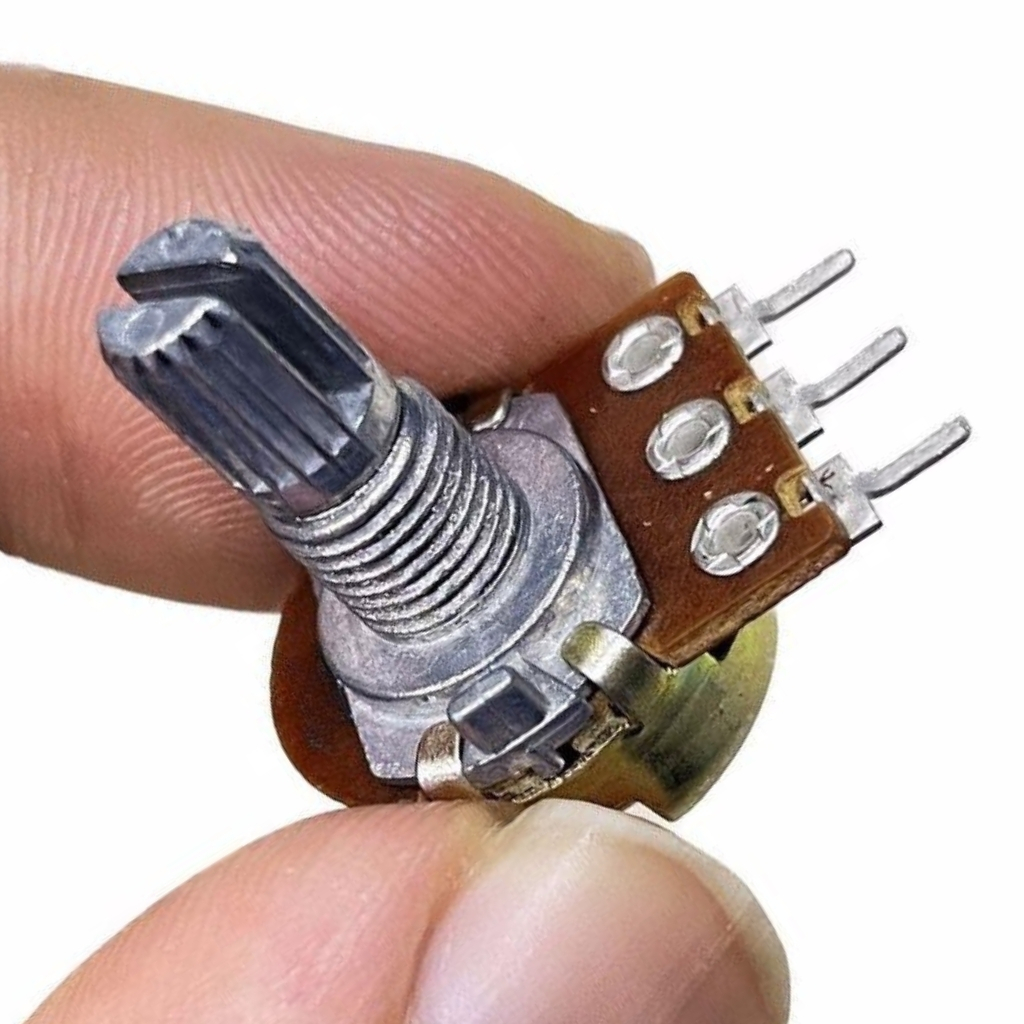

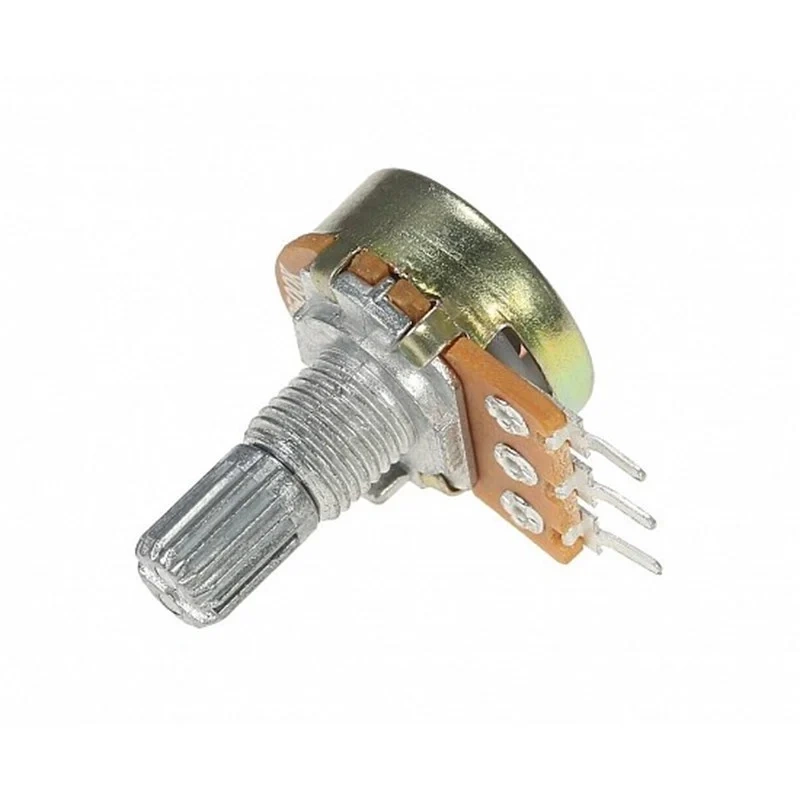

500R Potansiyometre WH148

500R Potansiyometre WH148

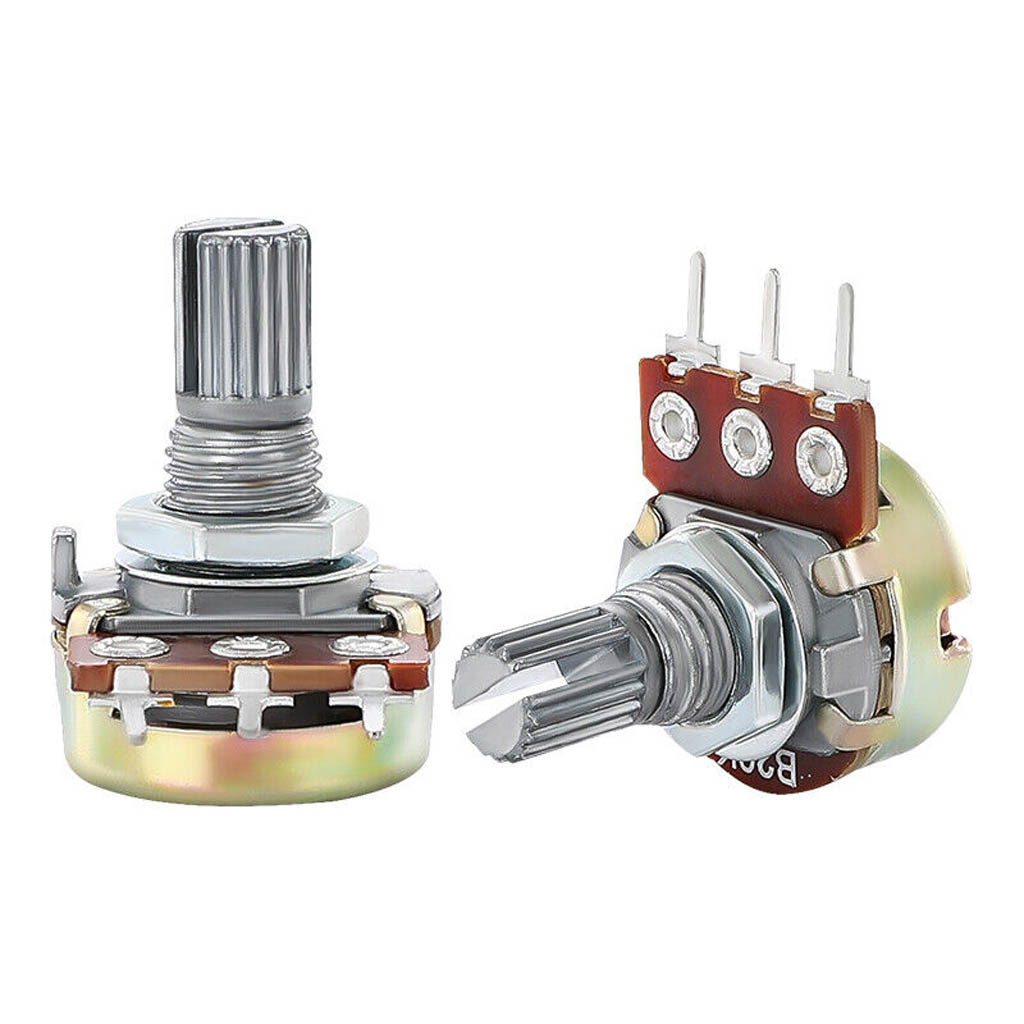

500R Potansiyometre WH148, ultra düşük direnç değeri sunan, hassas akım kontrolü gerektiren elektronik projelerde kullanılan kaliteli bir döner potansiyometredir. 500 ohm direnç değeri sayesinde özellikle düşük empedanslı devrelerde ve yüksek hassasiyet gerektiren uygulamalarda tercih edilir.

Standart 6mm dişli mil yapısına sahip bu potansiyometre, yaygın kullanılan düğmelerle uyumlu çalışır ve 300 derecelik dönüş açısı ile akım ve voltaj değerlerinde ince ayar imkanı sağlar.

LED kontrol devreleri, güç kaynakları ve çeşitli elektronik komponentler ile birlikte kullanılabilen bu potansiyometre, dayanıklı yapısı ve güvenilir performansı ile düşük dirençli uygulamalar için ideal bir çözümdür.

Teknik Özellikler

500R Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Potansiyometre Tipi: Döner (Rotary)
• Direnç Değeri: 500 ohm (500R)
• Karakteristik: Lineer (B tipi)
• Mil Çapı: 6mm.
• Mil Uzunluğu: 15mm
• Dönüş Açısı: 300° (yaklaşık)
• Güç Kapasitesi: 0.2W
• Montaj Tipi: PCB veya panel montaj
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -25°C ile +70°C
• Gövde Çapı: 16mm
• Gövde Uzunluğu: 7mm (dişli kısım hariç)
• Terminaller: Lehimlenebilir pinler
• Dayanıklılık: >100.000 dönüş

Kullanım Alanları

500R Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hassas Akım Kontrol Uygulamaları

• LED sürücü devreleri
• Güç kaynağı akım sınırlama
• Motor hız kontrol devreleri
• Elektrikli ısıtıcı kontrolü

Düşük Voltaj Uygulamaları

• Düşük empedanslı devreler
• Alçak empedanslı sensör arayüzleri
• Hassas gerilim bölücü devreleri
• Hassas akım ayarı gerektiren devreleri

Endüstriyel Kontroller

• Düşük akım referansları
• Akım sınırlama devreleri
• Kalibrasyon devreleri
• Test ve ölçüm ekipmanları

Avantajlar ve Özellikler

500R Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Ultra Düşük Direnç: 500 ohm ile hassas akım kontrolü
• Lineer Karakteristik: Doğrusal değişim ile kolay hesaplanabilir ayarlar
• Yüksek Hassasiyet: 300 derece dönüş açısı ile ince ayar imkanı
• Standart Boyutlar: Yaygın kullanılan gövde ölçüleri
• Dayanıklı Yapı: 100.000+ dönüş ömrü
• Esnek Montaj: PCB veya panel montaj seçenekleri
• Uyumlu Mil: 6mm çap ile standart düğmelerle çalışabilme

Montaj ve Kullanım

500R Potansiyometre WH148'in montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• PCB montajında uygun pin mesafesi sağlayın
• Panel montajı için 7mm çapında delik açın
• Potansiyometreyi yerleştirip sabitleme somunu ile sıkın
• Pinleri devreye lehimleyin
• İsteğe bağlı olarak uygun pot başlığı takın

Pin bağlantıları ve kullanım:

• Pin 1: Alt uç (genellikle GND)
• Pin 2: Orta uç (wiper - değişken çıkış)
• Pin 3: Üst uç (genellikle VCC)
• Voltaj bölücü olarak: Pin 1-3 arası besleme, Pin 2 çıkış
• Akım sınırlama: Devre ile seri bağlantı
• Değişken direnç olarak: Pin 1-2 veya Pin 2-3 kullanımı

Sorun Giderme ve İpuçları

500R Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Maksimum 20mA akım sınırını aşmayın
• Hassas Kontrol Zorluğu: Çarpan devreleri veya dişli sistemler kullanın
• Gürültülü Okuma: Wiper çıkışına 0.1μF kapasitör ekleyin
• Düşük Çözünürlük: Akım yükseltici veya tampon devreleri kullanın

Verimli Kullanım İpuçları

• Düşük direnç nedeniyle kısa devre riskine karşı koruma devreleri ekleyin
• LED kontrol uygulamalarında akım hesaplamalarını dikkatle yapın
• Mikrodenetleyici ile kullanırken buffer amplifikatör ekleyin
• Akım sınırlama uygulamalarında paralel güvenlik direnci kullanın

Paket İçeriği

• 500R Potansiyometre WH148
