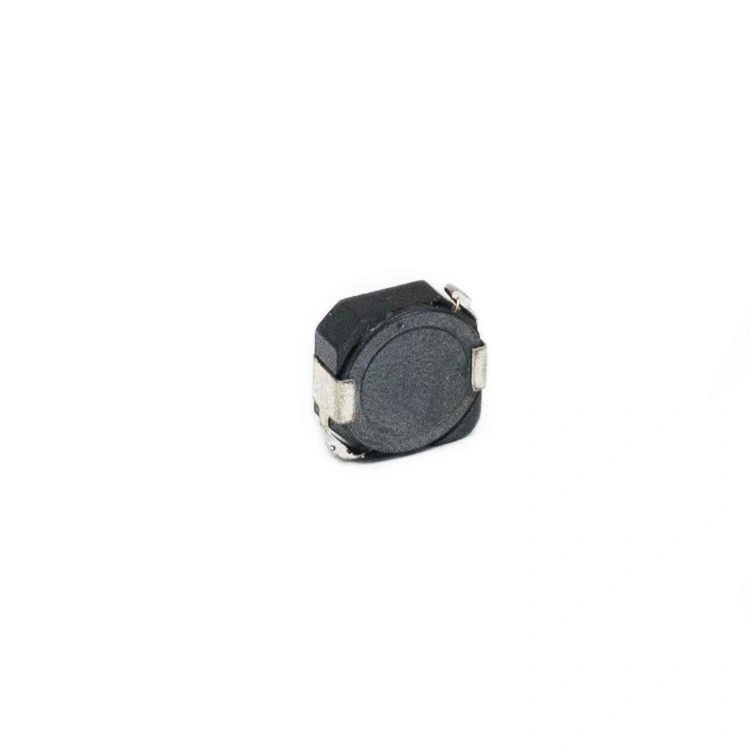

470uH 10x10mm 1.5A SMD Güç Bobini
470uH 10x10mm 1.5A SMD Güç Bobini, yüzey montaj teknolojisiyle üretilmiş yüksek endüktans değerli bir güç indüktörüdür. 470uH endüktans değeri, 1.5A akım taşıma kapasitesi ve kompakt 10x10mm boyutu ile düşük frekanslı güç dönüştürücü devreler ve filtre uygulamaları için ideal bir komponenttir. Ferrit öz yapısı sayesinde yüksek verimlilik ve düşük manyetik kaçak sunar.
Manyetik özellikleri optimize edilmiş yapısı ile SMD bobin kategorisinin güçlü bir üyesidir. Yüksek kaliteli manyetik öz malzemesi ve dayanıklı sargı yapısı ile düşük ve orta frekanslı uygulamalarda güvenilir performans sağlar. Yüzey montaj tasarımı, modern otomatik montaj süreçleriyle uyumlu çalışma imkanı sunar.
Güç filtreleri, EMI bastırma devreleri ve düşük frekanslı dönüştürücülerde yaygın olarak kullanılan bu bobin, diğer elektronik komponentler ile birlikte, düşük gürültülü güç kaynakları ve hassas elektronik sistemlerde verimli enerji depolama ve aktarımı için tercih edilmektedir.
Teknik Özellikler
470uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Endüktans Değeri: 470.0µH (±10% tolerans)
- Maksimum DC Akım: 1.5A
- Fiziksel Boyut: 10mm × 10mm × 4mm (yaklaşık)
- DC Direnç (DCR): 550.0mΩ (±10%)
- Doyma Akımı (Isat): 2.2A (tipik)
- Isı Artışı Akımı: 1.5A (40°C sıcaklık artışı)
- Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
- Depolama Sıcaklığı Aralığı: -40°C ile +125°C arası
- Merkez Materyal: Ferrit öz / Kompozit malzeme
- Sargı Tipi: Bakır tel sargı
- Montaj Tipi: SMD (Yüzey Montaj)
- Kılıf Tipi: Yarı kapalı manyetik kılıf
- Öz-Rezonans Frekansı (SRF): 2.2MHz (tipik)
- Q Faktörü: 40 (minimum, @ 100kHz)
- Test Frekansı: 100kHz
- Dalga Lehim Dayanımı: 260°C / 10 saniye
- Reflow Lehim Dayanımı: 245°C-260°C tepe sıcaklık
- RoHS Uyumluluğu: Evet
- Halojensiz: Evet
- İzolasyon Direnci: >100MΩ
- Tipik Uygulamalar: LC filtreler, düşük frekanslı dönüştürücüler
- Optimum Çalışma Frekansı: 20kHz-200kHz
- Nem Hassasiyet Seviyesi (MSL): 1
Kullanım Alanları
470uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Filtre Uygulamaları
- LC güç filtreleri
- EMI/RFI bastırma devreleri
- Sinyal gürültü filtreleri
- Harmonik bastırma devreleri
- Analog güç hattı filtreleri
Güç Dönüştürücü Uygulamaları
- Düşük frekanslı buck dönüştürücüler
- Düşük frekanslı boost dönüştürücüler
- Flyback dönüştürücüler
- LED sürücü devreleri
- Batarya şarj devreleri
Hassas Elektronik Sistemler
- Medikal cihaz güç devreleri
- Sensör sinyal işleme sistemleri
- Enstrümantasyon ekipmanları
- Ses ekipmanları güç filtreleri
- Endüstriyel kontrol sistemleri
Avantajlar ve Özellikler
470uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.
- Yüksek Endüktans Değeri: 470uH ile üstün enerji depolama kapasitesi
- Kompakt Boyut: 10x10mm ile PCB alanından tasarruf
- İyi Akım Taşıma Kapasitesi: 1.5A ile orta güçlü uygulamalar için uygun
- Makul DC Direnç: 550mΩ ile kabul edilebilir güç kayıpları
- Manyetik Kılıf: EMI girişimini azaltan yarı kılıflı tasarım
- Düşük Profil: 4mm yükseklik ile ince tasarımlara uygunluk
- Orta Frekanslı Optimizasyon: 20-200kHz arası için ideal performans
- Yüksek Q Faktörü: 40+ değeri ile düşük kayıplı çalışma
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası güvenilir performans
- Çevre Dostu: RoHS uyumlu ve halojensiz yapı
Montaj ve Kullanım
470uH 10x10mm 1.5A SMD Güç Bobini'nin montaj ve kullanım detayları hakkında bilgiler.
İpucu: 470uH SMD güç bobini, 20-200kHz frekans aralığındaki düşük frekanslı filtreleme ve güç uygulamaları için idealdir. PCB tasarımında, 550mΩ DCR değerinden kaynaklanan ısınmayı göz önünde bulundurarak bobin çevresinde yeterli soğutma alanı bırakın. 1.5A sürekli akımda P = I²R formülü ile 550mΩ × (1.5A)² = 1.24W ısı yayacağını hesaplayın. Doyma akımının (2.2A) üzerine çıkılmamasına dikkat edin; bu sınırın üstünde endüktans değeri hızla düşerek devre performansını olumsuz etkileyebilir. LC filtre uygulamalarında, kesim frekansı f = 1/(2π√LC) formülü ile hesaplanabilir. Örneğin, 470uH bobin ve 1uF kapasitör kombinasyonu yaklaşık 7.3kHz kesim frekansı sağlar. Buck dönüştürücü uygulamalarında, bobindeki akım dalgalanması ΔI = (Vin - Vout) × Ton / L formülü ile hesaplanabilir. Bobin montajında, vakum aparatının bobinin merkezini iyi kavramasını sağlayın. EMI hassas devrelerden uzağa yerleştirin; özellikle analog sinyal işleme komponentlerinin yakınına monte etmekten kaçının. Çoklu bobin kullanılan tasarımlarda, manyetik etkileşimleri minimize etmek için bobinleri birbirine dik açıda yerleştirin. Sıcak ortamlarda veya yüksek akım yoğunluğunda çalışacaksa, PCB'de thermal via'lar veya geniş bakır alanlar kullanarak ısı dağıtımını iyileştirin. Düşük frekans uygulamaları için idealize edilmiş olduğundan, yüksek frekanslı anahtarlama devrelerinde (>200kHz) öz kayıpları artarak verimlilik düşebilir.
Montaj tavsiyeleri:
- PCB Yerleşimi: EMI hassas devrelerden uzağa konumlandırın
- Soğutma: Bobinin etrafında geniş bakır alanlar bırakın
- Lehimleme: Reflow profili için 245-260°C maksimum, 10-20 saniye tepe sıcaklık
- Otomatik Montaj: Ağır komponent için pick-and-place ayarlarını optimize edin
- İz Tasarımı: 1.5A akım için minimum 1.5-2mm genişlikte izler kullanın
Kullanım önerileri:
- Filtre Tasarımı: LC filtrelerde uygun kapasitör değeri ile kombine edin
- Frekans Seçimi: 20-200kHz arası çalışma frekansı için optimize edin
- Akım Sınırları: 1.5A sürekli, 2.2A tepe akım sınırlarını aşmayın
- Termal Yönetim: DCR nedeniyle oluşan ısı kaybını göz önünde bulundurun
- EMI Bastırma: Kritik sinyalleri bobin manyetik alanından uzak tutun
Sorun Giderme ve İpuçları
470uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Akım değerini düşürün veya daha geniş bakır alanlarla soğutmayı iyileştirin
- EMI Sorunları: Bobin etrafına manyetik koruma ekleyin veya yerleşimini değiştirin
- Düşük Verimlilik: Çalışma frekansının 20-200kHz aralığında olduğunu doğrulayın
- Yetersiz Filtreleme: İdeal kapasitör değerini hesaplayarak yeniden tasarlayın
- Akustik Gürültü: Bobin sabitleme yöntemini iyileştirin veya rezonansı engelleyin
Tasarım İpuçları
- LC filtre kesim frekansını f = 1/(2π√LC) formülü ile hesaplayın
- Buck dönüştürücülerde akım dalgalanmasını azaltmak için daha büyük endüktans tercih edin
- Hassas analog devreleri bobinin manyetik alanından uzak tutun
- Çift bobinli tasarımlarda, bobinleri birbirine dik açıda yerleştirin
- Yüksek DCR nedeniyle oluşan ısı kaybını devre verimliliği hesaplarına dahil edin
- EMI hassas uygulamalarda ekranlı bobin versiyonlarını tercih edin
Paket İçeriği
