40 Pin Entegre Soketi

40-Pin Entegre Soketi

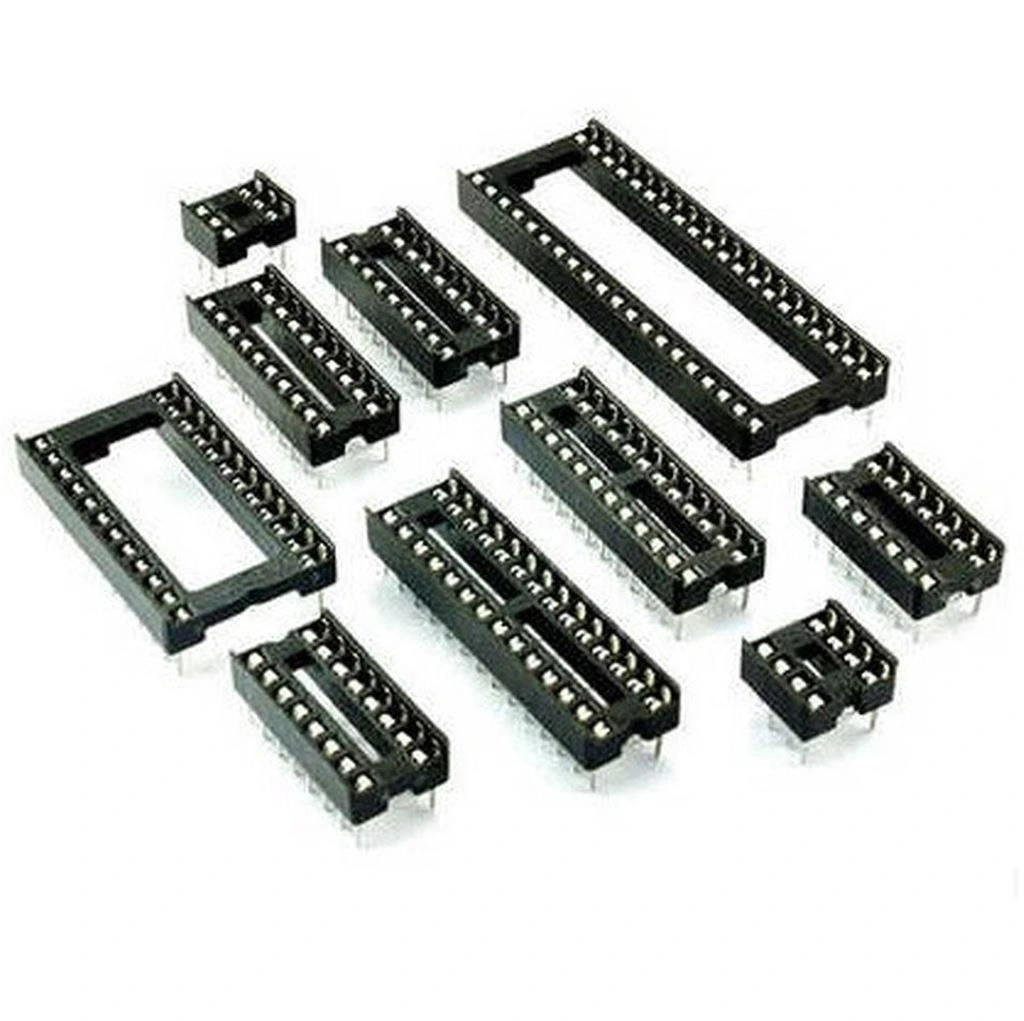

40-Pin Entegre Soketi, standart 40 pinli DIP (Dual In-line Package) entegrelerin PCB'ye (Printed Circuit Board) lehimlenmeden takılıp çıkarılmasını sağlayan kullanışlı bir elektronik komponenttir. Bu soketler, mikrodenetleyiciler, EPROM/EEPROM devre elemanları, işlemciler ve diğer geniş DIP paketli entegrelerin kolayca değiştirilebilmesini ve devre üzerinde zarar görmeden korunmasını sağlar. 2.54mm (0.1 inç) standart pin aralığına sahip olan bu soketler, breadboard ve standart delikli PCB'ler ile tam uyumludur.

Elektronik prototipleme, geliştirme, servis ve bakım işlemlerinde yaygın olarak kullanılan entegre soketi, özellikle PIC, AVR, 8051 serisi mikrodenetleyiciler, bellek çipleri ve kompleks dijital entegreler için ideal bir çözümdür. Lehimleme işleminden kaynaklanan ısı hasarını önleyerek, entegrelerin kullanım ömrünü uzatır ve farklı entegrelerin aynı devre üzerinde hızlıca test edilebilmesine olanak tanır.

Yüksek kaliteli malzemeden üretilen ve sağlam yapıya sahip olan bu entegreler için uygun soketler, elektronik komponentler dünyasında önemli bir tamamlayıcı parçadır. Tekrarlanan takma-çıkarma işlemlerine dayanıklı yapısı, güvenilir elektriksel bağlantı özellikleri ve çeşitli entegrelerle uyumluluğu sayesinde elektronik tasarım ve geliştirme çalışmalarının vazgeçilmez bir elemanıdır.

---

Teknik Özellikler

40-Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 40 (20+20)
• Soket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 2.54mm (0.1 inç)
• Satırlar Arası Mesafe: 15.24mm (0.6 inç) standart geniş DIP mesafesi
• Malzeme: Yüksek kaliteli plastik gövde (genellikle siyah)
• Kontak Malzemesi: Fosfor bronz, kalay veya altın kaplama
• Kontak Direnci: <20 mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Dayanıklılık: >100 takma/çıkarma döngüsü
• Akım Kapasitesi: 1A (maksimum)
• Voltaj Dayanımı: 500V AC
• PCB Montaj Tipi: Through-hole (delikli montaj)
• Uygulama Türü: Genel amaçlı
• Boyutlar: Yaklaşık 51mm x 15.24mm x 4.5mm
• Uyumlu Entegreler: 40-pinli DIP paketli tüm entegreler
• Kontak Tipi: Düşük profil, yaylı
• Kontak Yüzeyi: Çift taraflı
• İzolasyon Direnci: >1000 MΩ
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

40-Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Uygulamaları

• PIC serisi geniş mikrodenetleyiciler (PIC16F, PIC18F)
• Atmel AVR serisi mikrodenetleyiciler (ATmega)
• 8051 serisi mikrodenetleyiciler
• Mikrodenetleyici geliştirme kartları
• Arduino uyumlu genişletilmiş mikrodenetleyici projeleri

Bellek ve Sayısal Entegreler

• EPROM/EEPROM programlama devreleri
• SRAM entegreleri
• Karmaşık lojik entegreler
• CPLD ve basit FPGA uygulamaları
• Veri yolu arabirim entegreleri

Eğitim ve Test Ekipmanları

• Elektronik laboratuvar devre kartları
• Mikrodenetleyici eğitim kitleri
• Entegre test platformları
• Devre simülatörleri
• Programlayıcı ve debugger devreleri

---

Avantajlar ve Özellikler

40-Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Değiştirme: Entegreleri lehimlemeden hızlıca takıp çıkarabilme
• Isı Hasarı Önleme: Entegreleri lehimleme ısısından koruma
• Test Kolaylığı: Farklı entegreleri aynı devre üzerinde test edebilme
• Programlama Esnekliği: Programlanabilir entegrelerin kolay erişimi
• Ömür Uzatma: Hassas entegrelerin kullanım süresini artırma
• Uyumluluk: Standart 2.54mm pin aralıklı tüm sistemlerle çalışabilme
• Dayanıklılık: Tekrarlanan takma/çıkarma işlemlerine karşı sağlamlık
• Güvenilir Kontak: Düşük kontak direnci ile stabil elektriksel bağlantı
• Bakım Kolaylığı: Arızalı entegrelerin hızlı değişimi
• Ekonomik Çözüm: Entegre değişimi için uygun maliyetli alternatif

---

Montaj ve Kullanım

40-Pin Entegre Soketi'nin montajı ve kullanımı hakkında detaylı bilgiler.

PCB Montajı

40-Pin Entegre Soketi'nin PCB'ye montaj adımları.

1. Hazırlık:
   • PCB'deki montaj deliklerinin 0.7-0.8mm çapında olduğundan emin olun
   • Delik merkezleri arasındaki mesafelerin 2.54mm olduğunu doğrulayın
   • Satırlar arasındaki mesafenin 15.24mm (0.6 inç) olduğunu kontrol edin
   • Lehimleme için uygun havya, lehim teli ve temizleme malzemeleri hazırlayın
2. Konumlandırma:
   • Soketi PCB üzerindeki uygun deliklere yerleştirin
   • Soketin yönünü doğru ayarlayın (genellikle çentik veya işaret PCB üzerinde gösterilir)
   • Soketin PCB'ye tam oturduğundan emin olun
   • Tüm pinlerin deliklerden geçtiğini kontrol edin
3. Sabitleme ve Lehimleme:
   • Önce soketin karşılıklı köşelerindeki pinleri lehimleyin (konumunu sabitlemek için)
   • Soketin PCB'ye düzgün ve yatay oturduğunu kontrol edin
   • Ortada yükselen bir kısım varsa, hafifçe bastırarak düzleştirin
   • Kalan pinleri sırayla lehimleyin (bir uçtan diğerine doğru gitmek yerine, karşılıklı pinleri lehimleyin)
   • Her lehim bağlantısının temiz ve parlak olduğundan emin olun
4. Kontrol:
   • Tüm pinlerin düzgün lehimlendiğini görsel olarak kontrol edin
   • Kısa devre veya lehim köprüsü oluşmadığından emin olun
   • Soketin PCB'ye sağlam bir şekilde monte edildiğini doğrulayın
   • Gerekirse lehim kalıntılarını temizleyin

Entegre Takma ve Çıkarma

40-pin entegreleri sokete doğru şekilde takma ve çıkarma yöntemleri.

1. Entegre Takmadan Önce:
   • Entegrenin pin düzenini ve soket yönünü kontrol edin
   • Entegre üzerindeki çentik veya nokta işaretini belirleyin
   • Soketteki çentik veya işaretle aynı yöne getirin
   • Entegre pinlerinin düz ve paralel olduğundan emin olun
   • Gerekirse, hafifçe içe doğru eğerek sokete uygun hale getirin
2. Entegre Takma:
   • Entegrenin pinlerini soket deliklerine dikkatlice hizalayın
   • Tüm pinlerin deliklerle aynı hizada olduğundan emin olun
   • Önce bir taraftaki pinleri yerleştirin, sonra diğer tarafı
   • Entegre üzerine eşit basınç uygulayarak sokete yerleştirin
   • Pinlerin bükülmediğinden ve tam olarak oturduğundan emin olun
   • Gerekirse, hafifçe bastırarak tamamen oturtun
3. Entegre Çıkarma:
   • Mümkünse özel entegre çıkarma aleti kullanın
   • Alet yoksa, düz uçlu küçük bir tornavida kullanın
   • Tornavidayı entegrenin alt kenarına, soket ile entegre arasına yerleştirin
   • Hafifçe kaldırarak entegre ile soket arasında küçük bir boşluk oluşturun
   • Diğer tarafa geçip aynı işlemi tekrarlayın
   • Her iki taraftan sırayla ve eşit şekilde kaldırarak entegreler çıkarın
   • Tek seferde çıkarma yerine, her iki taraftan yavaş yavaş kaldırın

Bakım ve Sorun Giderme

Soketlerin bakımı ve olası sorunların çözümü için öneriler.

• Kontakların Temizliği:
  • Soket kontaklarını izopropil alkol ve yumuşak bir fırça ile temizleyin
  • Oksitlenmiş kontakları hafif zımpara veya kontak temizleyici sprey ile yenileyin
  • Temizlik sonrası alkol kalıntılarının tamamen kurumasını bekleyin
• Gevşek Kontak Sorunu:
  • Kontakların yeterince sıkı olmadığını fark ederseniz, pinleri hafifçe sıkıştırın
  • İnce bir tornavida ile kontak yuvalarını hafifçe içe doğru bükün
  • Çok aşınmış soketleri değiştirin
  • Önemli uygulamalarda yaylı kontak özellikli yüksek kaliteli soketleri tercih edin
• Mekanik Hasar:
  • Çatlak veya kırık plastik gövde parçalarını kontrol edin
  • Hasar gören soketleri değiştirin, tamir etmeye çalışmayın
  • Aşırı kuvvet uygulamaktan kaçının
  • Entegreleri zorla takıp çıkarmayın

---

Örnek Uygulamalar

40-Pin Entegre Soketi kullanılarak yapılabilecek örnek projeler ve uygulamalar.

Mikrodenetleyici Geliştirme Kartı

Programlanabilir bir mikrodenetleyici devresi oluşturma örneği.

Gerekli Malzemeler:

• 1x 40-Pin Entegre Soketi
• 1x 40-pinli mikrodenetleyici (PIC18F veya ATmega serisi)
• 1x 16MHz kristal osilatör
• 2x 22pF seramik kapasitör (kristal için)
• 1x 10kΩ direnç (reset için)
• 1x 0.1μF seramik kapasitör (güç filtresi)
• 1x 10μF elektrolitik kapasitör (güç filtresi)
• 1x 5V regülatör (7805 veya LM317)
• 1x Reset butonu
• 1x Power LED ve uygun direnç
• 1x ICSP (In-Circuit Serial Programming) konektörü
• Çeşitli header pinleri (I/O portları için)
• Delikli PCB veya özel tasarlanmış PCB

Uygulama Adımları:

1. 40-pin entegre soketini PCB'ye monte edin
   • Soketin yönünü PCB üzerindeki işaretlere göre ayarlayın
   • Tüm pinleri düzgün şekilde lehimleyin
2. Güç devresi bileşenlerini PCB'ye yerleştirin
   • Regülatör ve filtreleme kapasitörlerini monte edin
   • Power LED ve direnci bağlayın
3. Osilatör devresi bileşenlerini yerleştirin
   • Kristal ve yük kapasitörlerini mikrodenetleyici kristal pinlerine yakın monte edin
   • Bağlantıları kısa tutun
4. Reset devresi ve ICSP konektörünü ekleyin
   • Reset düğmesi ve pull-up direncini bağlayın
   • ICSP pinlerini mikrodenetleyicinin programlama pinlerine bağlayın
5. I/O portları için header pinlerini monte edin
   • Tüm I/O pinleri için uygun header'ları ekleyin
   • Port gruplarını mantıksal olarak düzenleyin
6. Mikrodenetleyiciyi sokete yerleştirin
   • Pin 1 işaretine dikkat ederek doğru yönde takın
   • Tüm pinlerin düzgünce yerleştiğinden emin olun
7. Programlayıcı ile mikrodenetleyiciyi programlayın
   • ICSP konektörü üzerinden programlama yapın
   • Test programı yükleyerek devrenin çalışmasını kontrol edin

EPROM/EEPROM Programlama Adaptörü

Bellek entegrelerini programlamak için basit bir adaptör devresi örneği.

Gerekli Malzemeler:

• 1x 40-Pin Entegre Soketi
• 1x 40-pin ZIF (Zero Insertion Force) soket (opsiyonel)
• 1x 20-pin header konektör (programlayıcı arayüzü için)
• 1x 0.1μF seramik kapasitör
• 1x 74HC244 veya 74HC245 buffer entegresi
• 1x Soket (buffer entegresi için)
• Çeşitli pull-up dirençleri (4.7kΩ)
• 1x LED ve uygun direnç (durum göstergesi)
• 1x PCB (delikli veya özel tasarım)

Uygulama Adımları:

1. 40-pin entegre soketini (veya ZIF soketi) PCB'ye monte edin
   • Soketin yönünü doğru belirleyin
   • Pin 1 işaretini PCB üzerinde belirgin şekilde işaretleyin
2. Buffer entegresi için soketi monte edin
   • Kontrol mantığı için buffer entegresi kullanın
   • Adres ve veri hatlarını koruyun
3. Programlayıcı arayüzü konektörünü ekleyin
   • Standart bir arayüz protokolü kullanın
   • Veri, adres ve kontrol hatlarını bağlayın
4. Pull-up dirençlerini ekleyin
   • Gerekli kontrol sinyalleri için pull-up dirençleri kullanın
   • Kararlı bir çalışma sağlayın
5. Durum LED'ini ekleyin
   • Programlama durumunu göstermek için LED bağlayın
   • Hata durumları için ek LED'ler ekleyebilirsiniz
6. Bağlantı şemasını test edin
   • Tüm pin bağlantılarını ölçüm cihazı ile kontrol edin
   • Kısa devre ve açık devre kontrolü yapın
7. Programlayıcı yazılımı ile test edin
   • Programlayıcı arayüzünü PC'ye bağlayın
   • Basit bir bellek entegresi ile test yapın

---

Sorun Giderme ve İpuçları

40-Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Sokete Tam Oturmuyor: Pin hizalamasını kontrol edin, gerekirse düzeltin
• Soket PCB'ye Tam Oturmuyor: Delik çaplarını ve aralıklarını kontrol edin
• Gevşek Kontak Sorunu: Soket kontaklarını hafifçe sıkıştırın veya soketi değiştirin
• Elektriksel Bağlantı Kesintileri: Kontak noktalarını temizleyin, oksitlenme kontrolü yapın
• Entegre Çıkarırken Hasar: Uygun alet kullanın, eşit kuvvet uygulayın

Uygulama İpuçları

• Entegre üzerindeki çentik işareti ile soket üzerindeki işaretin aynı yönde olmasına dikkat edin
• Geniş entegreleri takarken, önce bir tarafı hizalayıp sonra diğer tarafı yerleştirin
• PCB tasarımında soket altında başka komponentlerin bulunmamasına dikkat edin
• Yoğun veri yolu uygulamalarında, soket kullanımının sinyal bütünlüğünü etkileyebileceğini unutmayın
• Çok sık entegre değiştirilmesi gereken uygulamalarda ZIF (sıfır kuvvet) soketleri tercih edin
• Statik elektriğe duyarlı entegrelerle çalışırken anti-statik önlemler alın
• Soket montajı sonrası, tüm pin bağlantılarını elektriksel süreklilik açısından test edin
• Uzun entegre soketlerinde, montaj sırasında ısı farklılıklarından kaynaklanan genleşmeyi göz önünde bulundurun

---

Paket İçeriği

• 40-Pin Entegre Soketi

---
