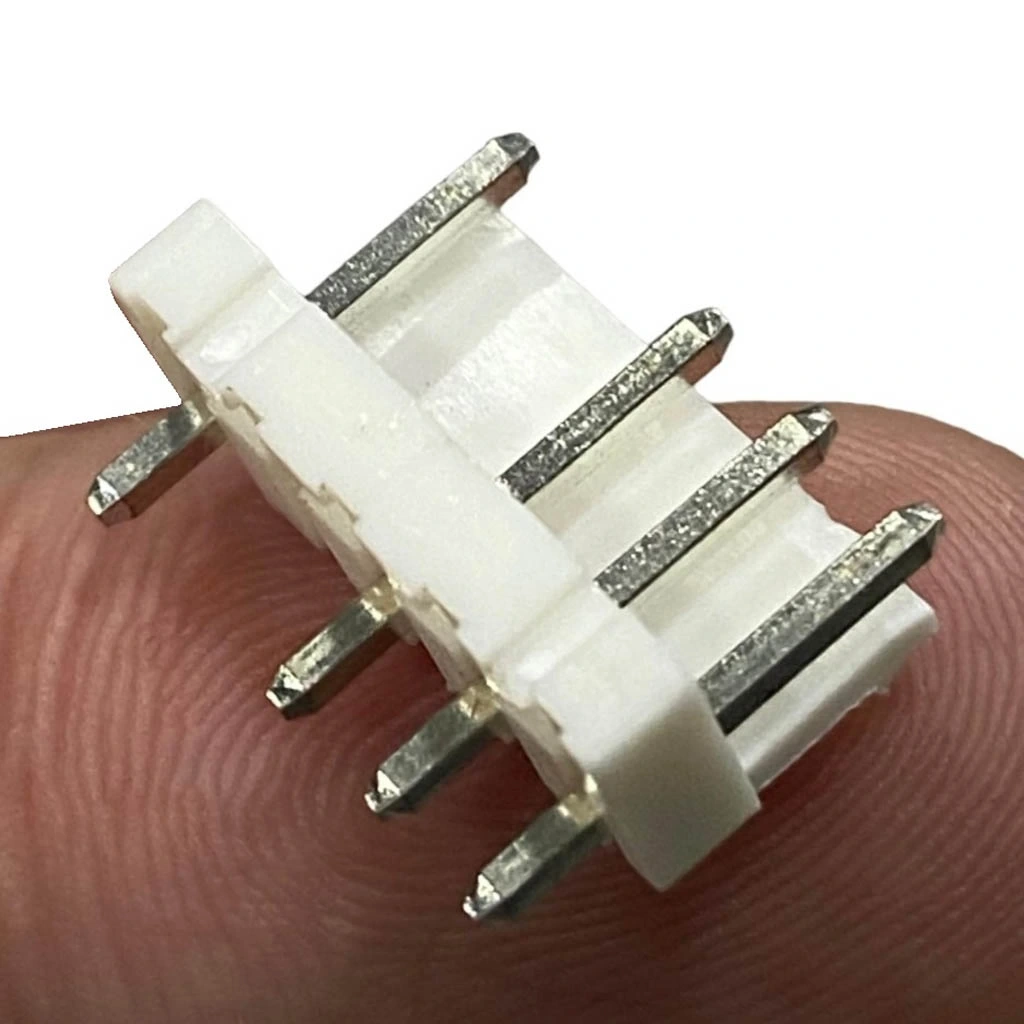

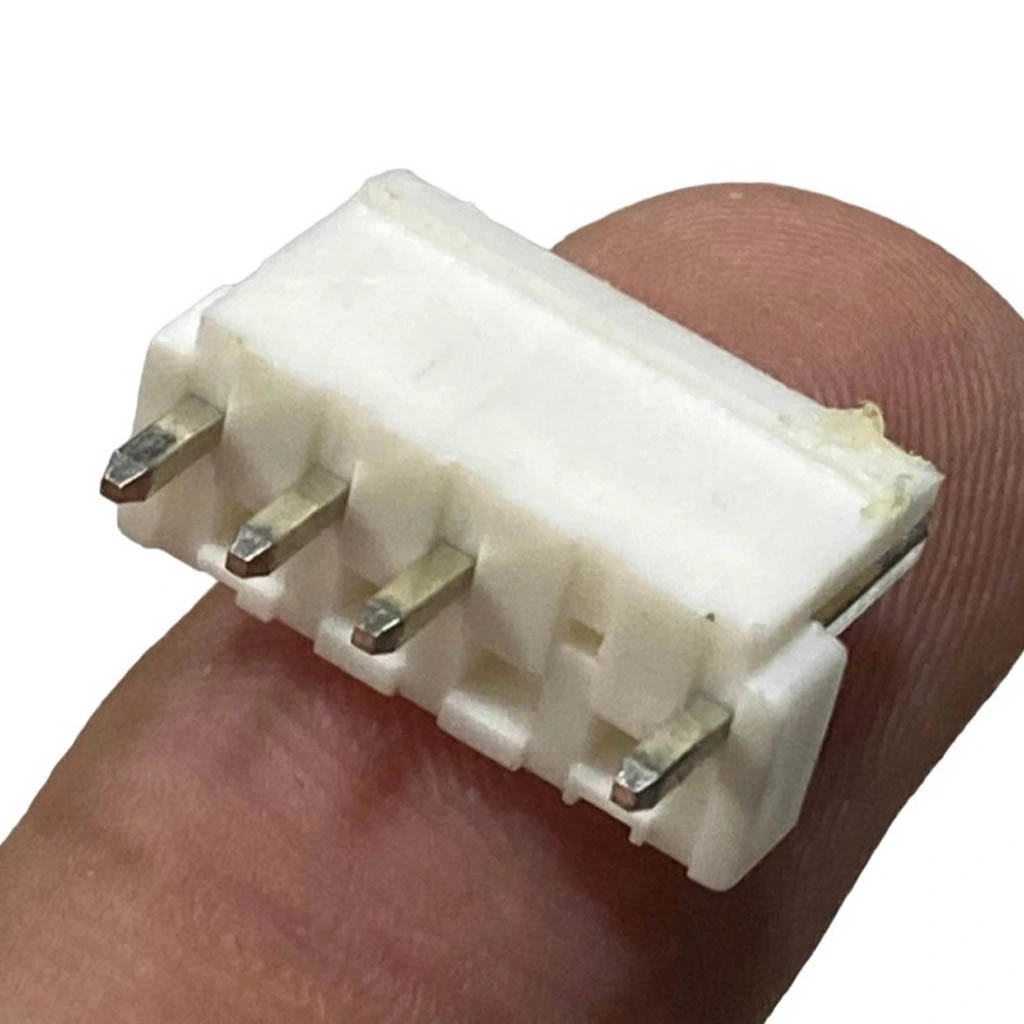

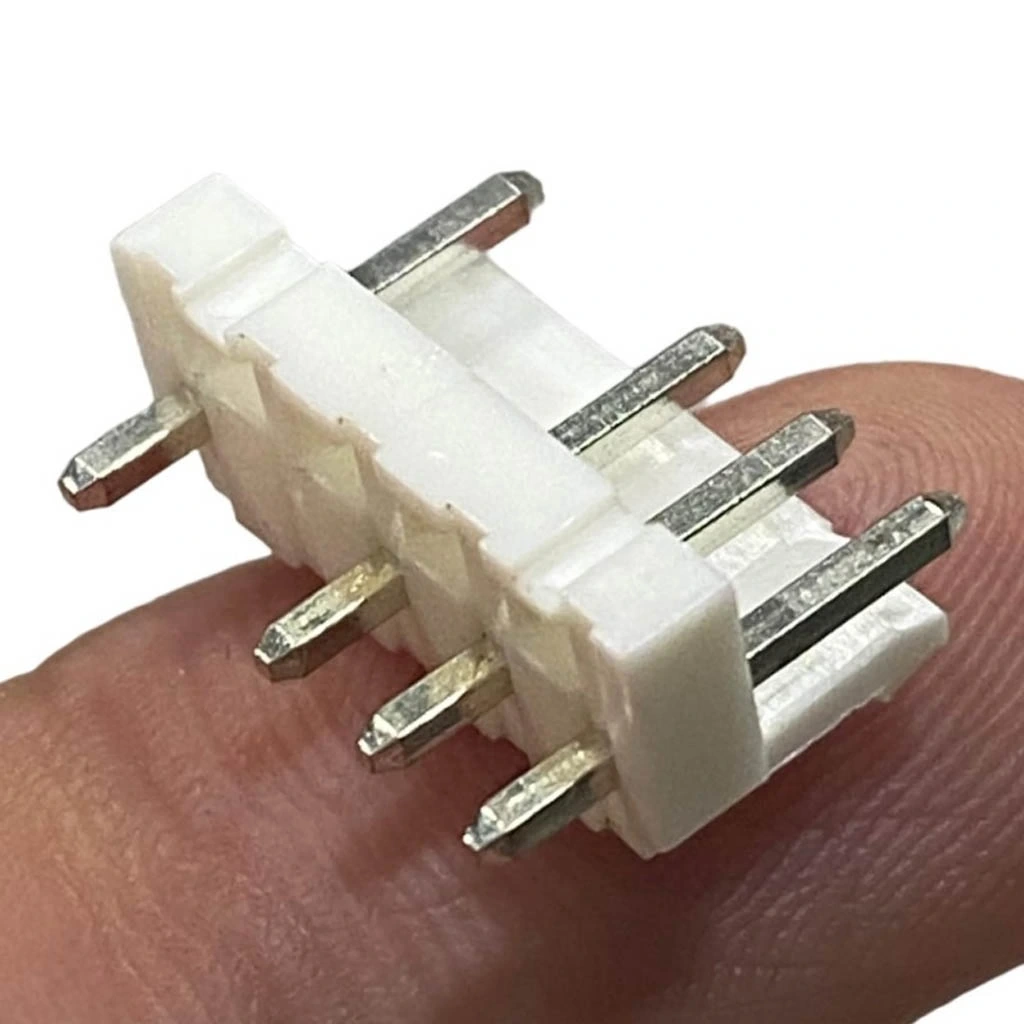

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek, endüstriyel ve yüksek güç gerektiren elektronik projeler için tasarlanmış, dayanıklı bir bağlantı elemanıdır. PCB'ye düz (yatay) montaj için uygun olan bu erkek konektör, JST VH serisinin geniş 3.96mm pin aralığı standardına sahiptir ve yüksek akım gerektiren uygulamalar için ideal bir seçenektir.

JST (Japan Solderless Terminal) VH serisi konektörler, sağlam yapıları ve yüksek akım taşıma kapasiteleriyle bilinen bu ürün, kablo çeşitleri arasında özellikle endüstriyel elektronik, motor kontrol devreleri ve güç dağıtım sistemleri için tercih edilmektedir. 5 pozisyonlu ancak 4 pinli yapısı, özel konfigürasyonlara imkan tanır.

Polarite korumalı tasarımı sayesinde yanlış bağlantıları önleyen JST kablo ve konnektörler ailesinin bir parçası olan bu konektör, motor sürücüler, güç kaynakları, endüstriyel kontrol sistemleri ve yüksek akım gerektiren çeşitli elektronik projelerde yaygın olarak kullanılmaktadır. PCB'ye lehimlenen pinleri ile sağlam ve güvenilir bağlantılar oluşturmanızı sağlar.

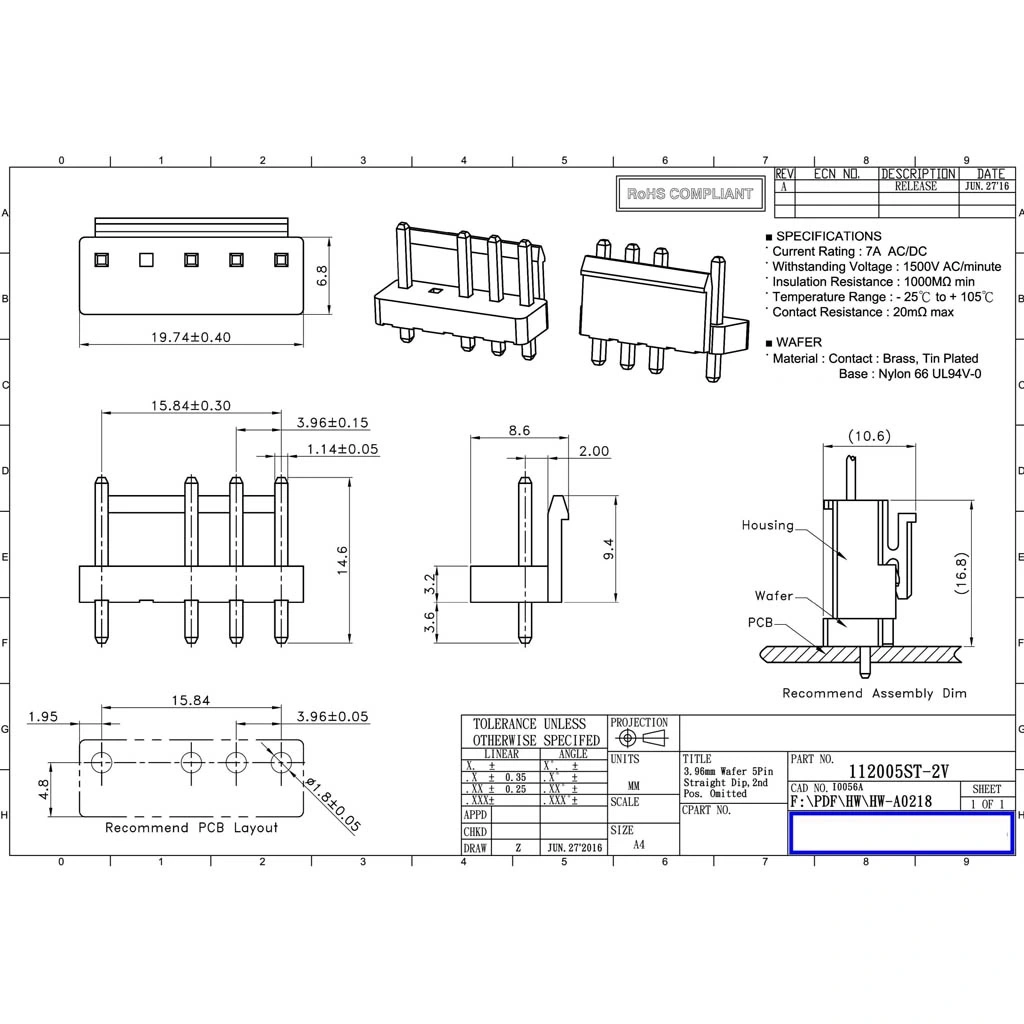

Teknik Özellikler

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST VH Serisi
• Pin Sayısı: 4 Pin
• Pozisyon Sayısı: 5 Pozisyon
• Pin Aralığı: 3.96mm
• Konektör Cinsi: Erkek (Header)
• Montaj Tipi: Düz (Yatay)
• Malzeme: PA66 (Poliamid) termoplastik, UL94V-0 alev geciktirici
• Kontak Malzemesi: Pirinç, kalay kaplama
• Voltaj Kapasitesi: 250V AC/DC
• Akım Kapasitesi: 10A maksimum (pin başına)
• Kontak Direnci: 10 mΩ maksimum
• İzolasyon Direnci: 1000 MΩ minimum
• Dayanma Voltajı: 1.500V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Uyumluluk: JST VH 3.96mm dişi konektörler
• Lehimleme Uyumluluğu: Kurşunsuz lehimlemeye uygun
• RoHS Uyumluluğu: Evet
• Pin Uzunluğu: Yaklaşık 4.0mm (lehimleme tarafı)
• Kilitleme Mekanizması: Var (polarite koruması)
• Üretici: JST (Japan Solderless Terminal)

Kullanım Alanları

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Uygulamalar

• Motor sürücü devreleri
• Endüstriyel kontrol sistemleri
• PLC bağlantıları
• Otomasyon ekipmanları
• Güç dağıtım panelleri

Güç Uygulamaları

• Yüksek akımlı güç kaynakları
• Batarya şarj sistemleri
• DC/DC dönüştürücüler
• Güç aktarım hatları
• Solar inverter bağlantıları

Özel Elektronik Projeler

• CNC makineleri
• 3D yazıcılar
• Robot kontrol kartları
• Elektrikli araç sistemleri
• Yüksek güçlü Arduino projeleri

Avantajlar ve Özellikler

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: Pin başına 10A ile güçlü uygulamalar için uygunluk
• Geniş Pin Aralığı: 3.96mm pin aralığı ile güvenli izolasyon
• Dayanıklı Yapı: Endüstriyel ortamlar için sağlam tasarım
• 4 Pin 5 Pozisyon: Esnek pin konfigürasyonu imkanı
• Güvenilir Bağlantı: Kilitleme mekanizması ile sağlam tutunma
• Polarite Koruması: Yanlış bağlantıları önleyen tasarım
• Kolay Montaj: PCB'ye standart lehimleme ile basit kurulum
• Alev Geciktirici: UL94V-0 standardında güvenli malzeme
• Düşük Kontak Direnci: Verimli elektrik iletimi
• Endüstriyel Standart: Yaygın kullanılan JST VH standardı

Montaj Kılavuzu

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek'in PCB'ye montajı için bilgiler.

Montaj adımları ve öneriler:

• PCB Tasarımı: 3.96mm pin aralıklı, doğru pozisyonlu delik düzeni oluşturun
• Kalın Bakır Hatlar: Yüksek akım için PCB yollarını en az 2mm genişliğinde tasarlayın
• Konumlandırma: Konektörü PCB'ye doğru yönde yerleştirin, polarite işaretlerine dikkat edin
• Sabitleme: Montaj sırasında konektörün yerinden oynamasını önlemek için geçici sabitleme yapın
• Lehimleme Sıcaklığı: Kurşunsuz lehim için 350-370°C kullanın (büyük pinler için daha yüksek ısı gerekebilir)
• Lehimleme Tekniği: Önce köşe pinleri sabitleyip sonra diğer pinlere geçin
• Bol Lehim: Büyük pin deliklerini tam dolduracak şekilde yeterli lehim kullanın
• Soğutma: Lehimlemeden sonra doğal soğumaya bırakın
• Kontrol: Lehimlerin kalitesini ve sağlamlığını kontrol edin

Sorun Giderme ve İpuçları

4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Lehim Bağlantısı: Yüksek akım taşıyacağı için bol lehim kullanın, soğuk lehimlerden kaçının
• PCB Uyumsuzluğu: Delik düzeninin tam olarak 3.96mm aralıklı olduğundan emin olun
• Uygun Olmayan PCB Yolları: Yüksek akım için PCB yollarının yeterince kalın olduğunu kontrol edin
• Dişi Konektör Takılmıyor: Polariteyi kontrol edin, konektör tırnağının doğru konumda olduğundan emin olun
• Isınma Sorunu: Bağlantı noktalarında aşırı ısınma varsa, lehim kalitesini ve kablo kesitlerini kontrol edin

Verimli Kullanım İpuçları

• PCB tasarımında konektör çevresinde geniş boşluk bırakın
• Yüksek akım taşıyacak pinler için PCB'de kalın bakır alanlar oluşturun
• Pin fonksiyonlarını PCB üzerinde işaretleyin
• Dişi konektörün rahat takılabilmesi için erişim alanı planlayın
• Titreşimli ortamlarda kullanım için ek sabitleme düşünün
• Yüksek güç uygulamalarında pin kapasitelerini aşmamaya dikkat edin

Paket İçeriği

• 4 Pin 5 Pozisyon JST VH 3.96mm Düz Konnektör Erkek
