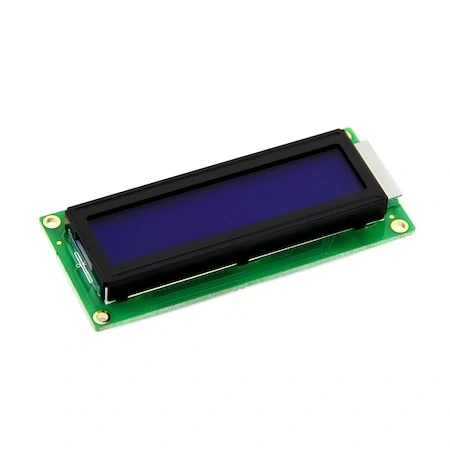

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz, her satırda 16 karakter olmak üzere toplam 2 satırda 32 karakter gösterebilen kompakt bir karakter ekranıdır. Mavi arka plan üzerinde beyaz karakterleri ile mükemmel kontrast sağlayarak gündüz ve gece koşullarında net görünürlük sunar.

HD44780 kontrolör entegresi içeren bu LCD modül, Arduino başta olmak üzere tüm popüler mikrodenetleyiciler ile kolayca çalıştırılabilir. 4-bit veya 8-bit modda kullanılabilen esnek bir arayüze sahiptir.

Özelleştirilebilir arka aydınlatma yoğunluğu ve düşük güç tüketimi ile hem masaüstü hem batarya ile çalışan projelerde kullanım için uygundur. Yüksek görüş açısı ile farklı bakış açılarından okunabilirlik sunar.

Bilgi görüntüleme, menü sistemleri ve kullanıcı arayüzleri için ideal olan bu ekran, LCD ve LCD Ekran kategorisindeki en çok tercih edilen ürünlerden biridir.

Teknik Özellikler

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Boyutu: 2 satır x 16 karakter
• Görüntüleme Alanı: 64.5mm x 13.8mm
• Karakter Boyutu: 2.95mm x 4.35mm
• Nokta Matris Formatı: 5x8 piksel
• Kontrolör: HD44780 veya eşdeğeri
• Arayüz: 8-bit veya 4-bit paralel veri
• Besleme Gerilimi: 5V DC
• Çalışma Akımı: ~2.5mA (arka ışık olmadan)
• Arka Işık Akımı: ~120mA (maksimum parlaklıkta)
• Arka Işık Rengi: Mavi
• Karakter Rengi: Beyaz
• Görüş Açısı: 6 saat yönü (optimum kontrast için)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Boyutlar: 80mm x 36mm x 12mm
• Montaj Delikleri: 4 adet, 2.5mm çapında
• Pin Sayısı: 16 pin

Paket İçeriği

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x 2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz

Bağlantı ve Kullanım

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz'ın bağlantı şeması ve kullanım talimatları.

Pin Bağlantıları

Kontrast Ayarı

Ekranın kontrastını ayarlamak için:

• 10K potansiyometrenin bir ucunu 5V'a bağlayın
• Diğer ucunu GND'ye bağlayın
• Orta bacağını (wiper) LCD'nin 3. pinine (V0) bağlayın
• Potansiyometreyi yavaşça çevirerek optimum kontrast ayarını bulun

Arka Işık Kontrolü

Mavi arka ışığın kontrolü için:

• 15. pin (A) ile 5V arasına 220Ω direnç bağlayın (akımı sınırlamak için)
• Dijital kontrol için, 5V ile 15. pin arasına transistör veya MOSFET ekleyebilirsiniz
• PWM ile parlaklık kontrolü için, Arduino'nun PWM çıkışını bir transistör üzerinden arka ışığa bağlayın
• 16. pin (K) doğrudan GND'ye bağlanmalıdır

Arduino ile Kullanım Örneği

Arduino ile LCD'yi kullanmak için LiquidCrystal kütüphanesini kullanabilirsiniz:

1. Arduino IDE'yi açın
2. Sketch > Include Library > LiquidCrystal kütüphanesini seçin
3. Bağlantıları yapın ve aşağıdaki gibi basit bir kod yazın:

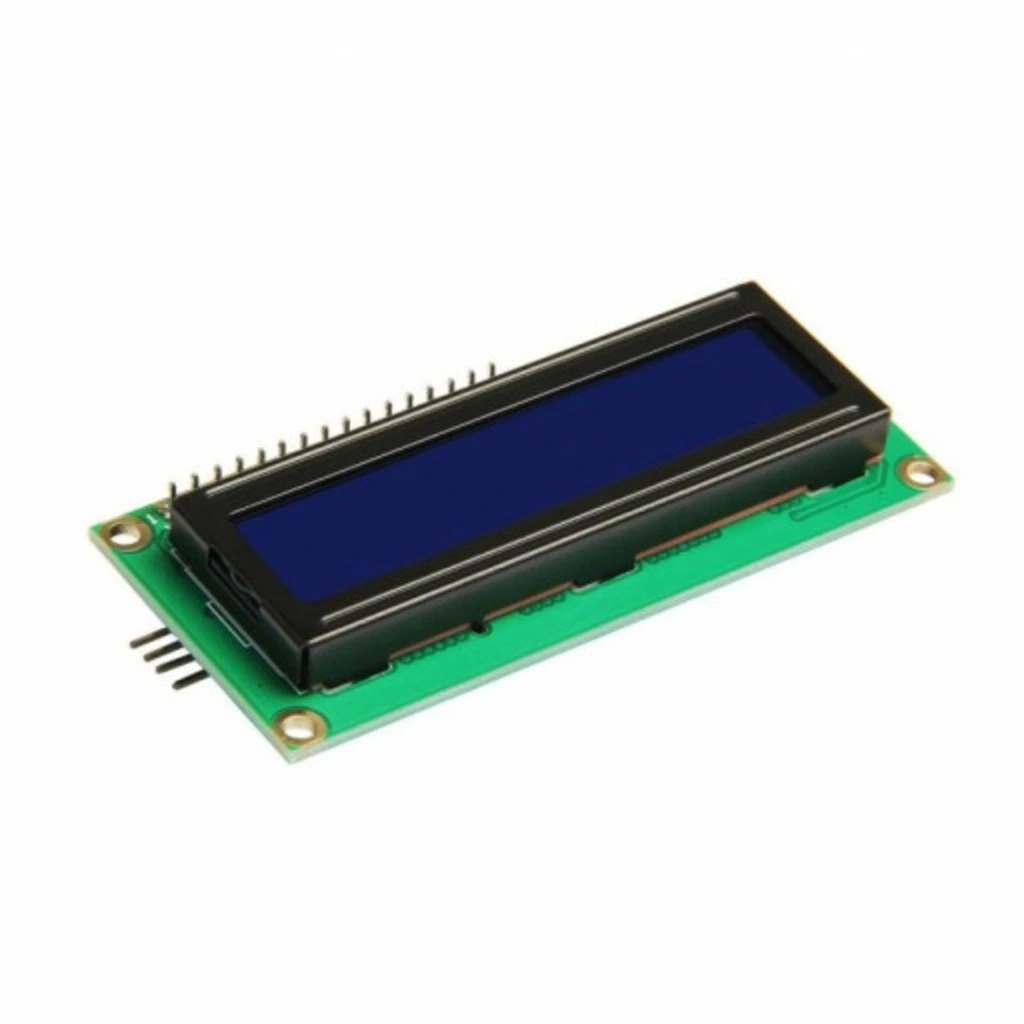

I2C Adaptör Kullanımı

Daha az pin kullanmak için I2C LCD adaptörü kullanabilirsiniz:

• I2C adaptörü LCD'nin 16 pinine takın
• Arduino'ya sadece 4 pin bağlayın: VCC, GND, SDA (A4), SCL (A5)
• LiquidCrystal_I2C kütüphanesini yükleyin
• I2C adresini (genellikle 0x27 veya 0x3F) belirlemek için I2C tarama kodu kullanın

Uygulama Alanları

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz'ın kullanılabileceği çeşitli projeler ve uygulama alanları.

Hobi ve Eğitim Projeleri

• Arduino başlangıç projeleri
• Elektronik eğitim kitleri
• Yazılım ve donanım öğrenme platformları
• Maker ve DIY projeleri
• Okul ve kulüp etkinlikleri
• STEM eğitim uygulamaları

Elektronik Cihaz Arayüzleri

• Sıcaklık ve nem monitörleri
• Basit kontrol panelleri
• Güç kaynağı göstergeleri
• Test ve ölçüm cihazları
• Oyun ve eğlence sistemleri
• Akıllı ev kontrol üniteleri

Endüstriyel ve Özel Uygulamalar

• 3D yazıcı kontrol ekranları
• Robotik projelerde durum gösterimi
• Otomasyon sistemleri
• Stok ve envanter cihazları
• Laboratuvar ekipmanları
• POS terminalleri ve kiosk sistemleri

Proje Örnekleri

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Alarm Saat ve Hava Durumu İstasyonu

Bu projede, mavi-beyaz LCD ekran, DS3231 gerçek zamanlı saat modülü ve DHT22 sıcaklık/nem sensörü kullanarak şık bir alarm saat ve hava durumu istasyonu tasarlayabilirsiniz. Mavi arka plan, gece görünürlüğü için idealdir.

Projenin temel bileşenleri Arduino Nano, 2x16 mavi-beyaz LCD ekran, DS3231 RTC modülü, DHT22 sensörü ve birkaç buton olacaktır. Alarm kurma, saat ayarlama ve görüntüleme modu değiştirme için dokunmatik sensörler veya butonlar kullanılabilir.

Cihaz, üst satırda saat ve tarihi, alt satırda ise sıcaklık ve nem bilgisini dönüşümlü olarak gösterir. Alarm zamanı geldiğinde, buzzer ile sesli uyarı verilir ve ekranda alarm mesajı gösterilir. Işık sensörü ekleyerek, ortam ışığına göre ekran parlaklığını otomatik ayarlayabilir, böylece gece rahatsız edici olmaz. Çoklu alarm ayarları, haftalık programlama ve sıcaklık/nem eğilimleri takibi gibi gelişmiş özellikler eklenebilir.

Kişisel Fitness Takip Cihazı

Bu projede, mavi-beyaz LCD ekranı kullanarak egzersiz sırasında kalori yakımı, adım sayısı ve kalp atış hızını izleyen kompakt bir fitness takip cihazı oluşturabilirsiniz. Küçük boyutlu ve yüksek kontrastlı ekran, egzersiz sırasında bilgilerin kolay okunmasını sağlar.

Projenin ana bileşenleri Arduino Pro Mini, 2x16 mavi-beyaz LCD ekran, MAX30102 nabız sensörü, MPU6050 ivmeölçer, küçük lipo pil ve şarj devresi olacaktır. 3D baskı veya hazır bir muhafaza içine yerleştirilebilir.

Cihaz, adım sayısı, yakılan kalori, kalp atış hızı ve egzersiz süresi gibi bilgileri gösterir. İvmeölçer, adımları ve hareket tipini algılamak için kullanılır. Nabız sensörü, egzersiz yoğunluğunu doğru ölçmek için kalp atışlarını izler. Kullanıcı, menü sisteminde navigasyon için birkaç buton kullanabilir. Bluetooth modülü eklenerek, veriler akıllı telefona aktarılabilir ve uzun vadeli analiz için saklanabilir. Ayrıca, su içme hatırlatıcısı ve hedef tamamlama bildirimleri gibi ek özellikler de eklenebilir.

Dijital Besleme Zamanlayıcısı

Bu projede, mavi-beyaz LCD ekran kullanarak evcil hayvanlar, akvaryumlar veya bitkiler için programlanabilir bir besleme/sulama zamanlayıcısı tasarlayabilirsiniz. Mavi ekran, karanlık ortamlarda bile iyi görünürlük sağlar.

Ana bileşenler olarak Arduino Uno, 2x16 mavi-beyaz LCD ekran, DS3231 RTC modülü, servo motor veya pompa kontrol devresi, ayar butonları ve 12V güç kaynağı kullanılabilir. Su geçirmez bir muhafaza ile ev veya bahçe ortamında güvenle kullanılabilir.

Sistem, günde 1-6 kez ve belirli miktarlarda otomatik besleme/sulama yapabilecek şekilde programlanabilir. Ekranda, mevcut zaman, bir sonraki besleme/sulama zamanı ve kalan yem/su seviyesi görüntülenir. Manuel besleme için acil besleme butonu eklenebilir. Ayar butonları sayesinde kullanıcı, kolay bir şekilde besleme zamanlarını ve miktarlarını programlayabilir. Opsiyonel olarak, nem sensörü eklenerek toprak nemi bazlı akıllı sulama yapılabilir veya yem seviyesi sensörü ile stok takibi sağlanabilir.

Sorun Giderme ve İpuçları

2x16 LCD Ekran Display Aydınlatmalı Mavi-Beyaz kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ekran Boş Görünüyor: Kontrast ayarını kontrol edin. 3. pin (V0) bağlantısı doğru olmalıdır. Potansiyometreyi yavaşça çevirin. 5V güç kaynağını ölçün. LCD'nin arka ışığının yanıp yanmadığını kontrol edin.
• Karışık Karakterler veya Anlamsız Semboller: RS, E ve veri pinlerinin (D4-D7) doğru bağlandığını kontrol edin. 8-bit veya 4-bit mod seçimi kodda doğru olmalıdır. Kütüphane başlatmasını kontrol edin.
• Sadece İlk Satır Çalışıyor: LCD komutlarını kontrol edin. İkinci satıra geçiş için setCursor(0,1) kullanılmalıdır. Bazı LCD'lerde ikinci satır adresi 0x40'tır, kütüphane bunu otomatik yönetmelidir.
• Arka Işık Çalışmıyor: 15. (A) ve 16. (K) pinlerin bağlantısını kontrol edin. Arka ışık LED'inin sağlam olduğunu doğrulayın. Akım sınırlayıcı direnç değerini kontrol edin (çok yüksek olabilir).
• Ekranın Okunamaz Hale Gelmesi: Yazılımda LCD'yi düzenli olarak yeniden başlatın. Güç dalgalanmaları LCD'yi bozabilir. Güç kaynağınızın kararlı olduğundan emin olun. Gerekirse reset fonksiyonu ekleyin.

Performans İpuçları

• 220-330Ω direnç kullanarak arka ışık parlaklığını ideal seviyeye ayarlayın
• Batarya ömrünü uzatmak için arka ışığı PWM ile kontrol edin veya kullanılmadığında kapatın
• Kayan yazı efektleri için Custom Character özelliğini ve sağa/sola kaydırma komutlarını kullanın
• Yazılımda ekran güncelleme hızını optimize edin, her döngüde tüm ekranı güncellemeyin
• Pin tasarrufu için 4-bit mod veya I2C adaptörü kullanın
• Mavi arka ışık gece için idealdir, güneşli ortamlarda kontrast ayarını yükseltin
