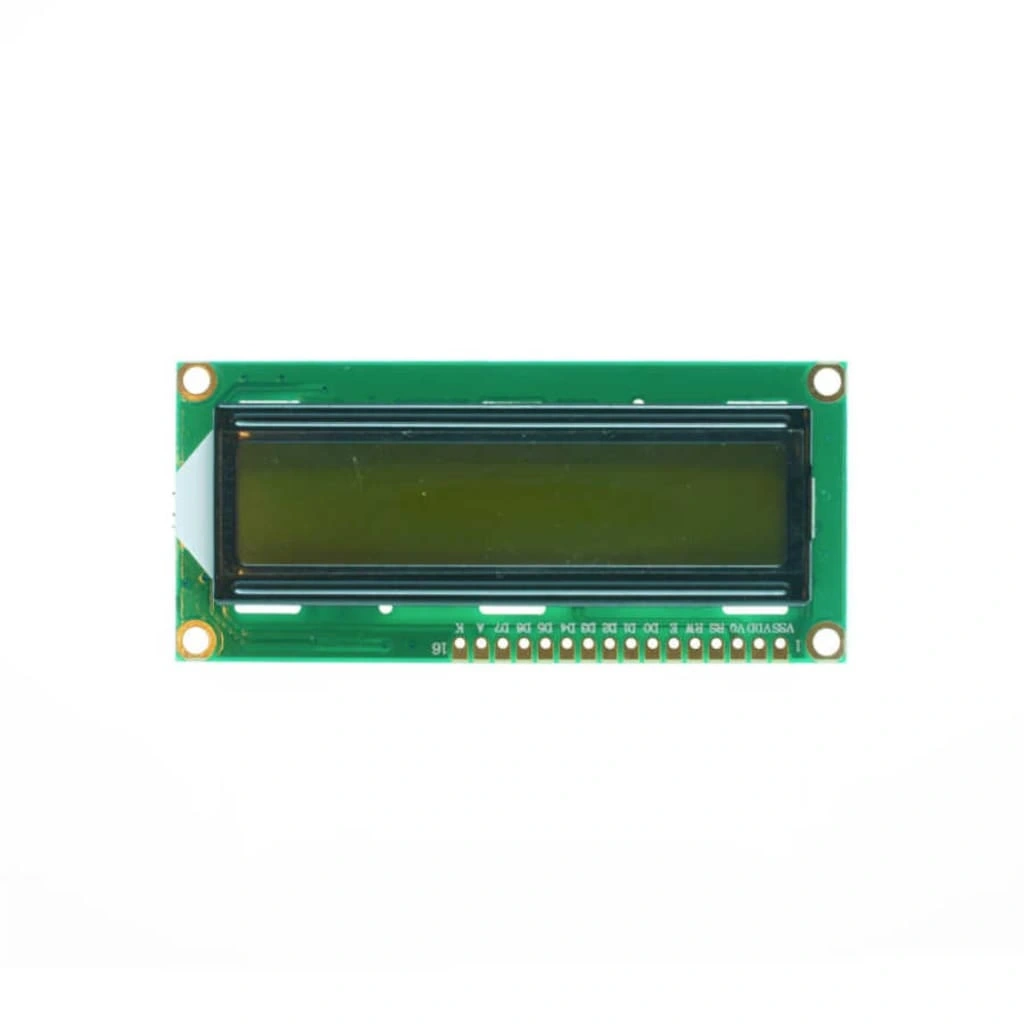

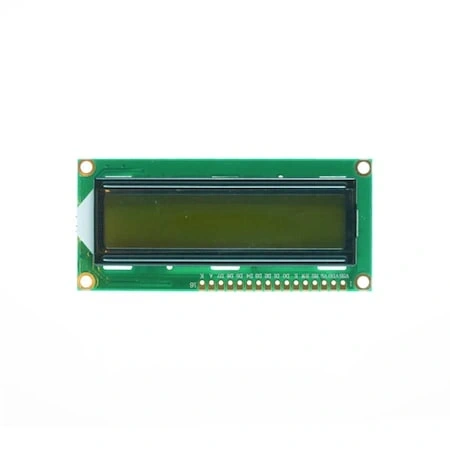

2x16 LCD Display Ekran Yeşil
2x16 LCD Display Ekran Yeşil, 2 satır ve her satırda 16 karakter gösterebilen standart bir karakter LCD modülüdür. Yeşil arka plan ışığı ve siyah karakterleri ile projelerde mükemmel okunabilirlik sağlar.
HD44780 uyumlu kontrolör içeren bu ekran, Arduino başta olmak üzere neredeyse tüm mikrodenetleyicilerle kolayca kullanılabilir. Basit komutlarla yazı, sembol ve özel karakterler göstermek mümkündür.
Paralel 8-bit veya 4-bit modlarında çalıştırılabilen bu LCD, düşük güç tüketimiyle pil ile çalışan projelerde de idealdir. Arka plan aydınlatması istenirse kapatılabilir veya yoğunluğu ayarlanabilir.
Hobi elektronik projelerinden endüstriyel kontrol panellerine kadar geniş kullanım alanı olan bu ekran, LCD ve LCD Ekran kategorisinin en popüler ürünlerinden biridir.
Teknik Özellikler
2x16 LCD Display Ekran Yeşil'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Ekran Boyutu: 2 satır x 16 karakter
- Görüntüleme Alanı: 64.5mm x 13.8mm
- Karakter Boyutu: 2.95mm x 4.35mm
- Nokta Matris Formatı: 5x8 piksel
- Kontrolör: HD44780 veya eşdeğeri
- Arayüz: 8-bit veya 4-bit paralel veri
- Besleme Gerilimi: 5V DC
- Çalışma Akımı: ~2.5mA (arka ışık olmadan)
- Arka Işık Akımı: ~130mA (maksimum parlaklıkta)
- Arka Işık Rengi: Yeşil
- Karakter Rengi: Siyah
- Görüş Açısı: 6 saat yönü (optimum kontrast için)
- Çalışma Sıcaklığı: -20°C ~ +70°C
- Boyutlar: 80mm x 36mm x 12mm
- Montaj Delikleri: 4 adet, 2.5mm çapında
- Pin Sayısı: 16 pin
Paket İçeriği
2x16 LCD Display Ekran Yeşil paketinde bulunan ürünler aşağıda listelenmiştir.
Bağlantı ve Kullanım
2x16 LCD Display Ekran Yeşil'in bağlantı şeması ve kullanım talimatları.
İpucu: Kontrastı ayarlamak için, LCD'nin 3. pinine (VEE/V0) bağlı 10K potansiyometre kullanın. Bu ayar doğru yapılmazsa, ekranda hiçbir şey görünmeyebilir.
Pin Bağlantıları
| Pin No | Sembol | Açıklama | Arduino Bağlantısı |
|---|
| 1 | VSS | GND (Toprak) | GND |
| 2 | VDD | +5V Besleme | 5V |
| 3 | V0 | Kontrast Ayarı | 10K Potansiyometre |
| 4 | RS | Register Select | Dijital Pin (ör. D12) |
| 5 | R/W | Read/Write | GND (sadece yazma modu için) |
| 6 | E | Enable | Dijital Pin (ör. D11) |
| 7 | DB0 | Data Bit 0 | 4-bit modda bağlanmaz |
| 8 | DB1 | Data Bit 1 | 4-bit modda bağlanmaz |
| 9 | DB2 | Data Bit 2 | 4-bit modda bağlanmaz |
| 10 | DB3 | Data Bit 3 | 4-bit modda bağlanmaz |
| 11 | DB4 | Data Bit 4 | Dijital Pin (ör. D5) |
| 12 | DB5 | Data Bit 5 | Dijital Pin (ör. D4) |
| 13 | DB6 | Data Bit 6 | Dijital Pin (ör. D3) |
| 14 | DB7 | Data Bit 7 | Dijital Pin (ör. D2) |
| 15 | A | Arka Işık Anot (+) | 5V (direnç üzerinden) |
| 16 | K | Arka Işık Katot (-) | GND |
Kontrast Ayarı
Kontrast ayarı için aşağıdaki bağlantıyı kullanın:
- 10K potansiyometrenin bir ucu 5V'a
- Diğer ucu GND'ye
- Orta ucu (wiper) LCD'nin 3. pinine (V0) bağlanmalıdır
Arka Işık Kontrolü
Arka ışığı korumak ve parlaklığını ayarlamak için:
- 15. pin (A) ile 5V arasına 220Ω direnç bağlayın
- Parlaklık kontrolü için direnç yerine 1K potansiyometre kullanabilirsiniz
- Arka ışığı tamamen kapatmak için 15. pini boşta bırakabilirsiniz
I2C Adaptörü ile Kullanım
Pin sayısını azaltmak için I2C LCD adaptörü kullanabilirsiniz:
- I2C adaptörü LCD'ye doğrudan takılır
- Sadece 4 pin bağlantısı gerektirir: VCC, GND, SDA, SCL
- Arduino'ya bağlantı: SDA → A4, SCL → A5 (Uno/Nano için)
- LiquidCrystal_I2C kütüphanesi kullanılmalıdır
Uygulama Alanları
2x16 LCD Display Ekran Yeşil'in kullanılabileceği çeşitli projeler ve uygulama alanları.
Eğitim ve Hobi Projeleri
- Arduino başlangıç projeleri
- Sensör veri gösterimi
- Dijital saatler ve kronometreler
- Küçük oyun projeleri
- Programlama eğitimi projeleri
- Elektronik öğrenme kitleri
Ölçüm ve İzleme Sistemleri
- Sıcaklık ve nem monitörleri
- Voltaj ve akım ölçüm cihazları
- Güç tüketimi izleme sistemleri
- Su seviyesi kontrol sistemleri
- Hava kalitesi monitörleri
- Pil şarj kontrol devreleri
Kontrol Sistemleri
- 3D yazıcı kontrol panelleri
- CNC makine arayüzleri
- Robot kontrol sistemleri
- Akıllı ev kontrol panelleri
- Otomatik sulama sistemleri
- Endüstriyel proses izleme
Proje Örnekleri
2x16 LCD Display Ekran Yeşil kullanılarak yapılabilecek detaylı proje örnekleri.
Dijital Saat ve Hava Durumu İstasyonu
Bu projede, 2x16 LCD ekran, DS3231 RTC modülü ve DHT22 sıcaklık/nem sensörü kullanarak kompakt bir dijital saat ve hava durumu istasyonu yapabilirsiniz. Bu istasyon, zamanı, tarihi, sıcaklığı ve nem değerini dönüşümlü olarak gösterebilir.
Gereken malzemeler arasında Arduino Nano, 2x16 LCD ekran, DS3231 RTC modülü, DHT22 sensörü, 10K potansiyometre ve birkaç buton bulunur. Ekranın üst satırında tarih ve saat, alt satırında ise sensör verileri gösterilir. Butonlar yardımıyla saat ve tarih ayarlanabilir.
İstasyonu geliştirmek için BMP280 basınç sensörü ekleyerek hava basıncı ve yaklaşan hava durumu tahminleri yapabilirsiniz. Ayrıca, 3D baskılı veya lazer kesimli bir muhafaza ile daha profesyonel bir görünüm elde edebilirsiniz. Alarm özelliği eklemek de mümkündür. Pil yedeklemesi veya güneş paneli ile kesintisiz çalışma sağlanabilir.
Akıllı Termostat Kontrolörü
Bu projede, 2x16 LCD ekran ve sıcaklık sensörü kullanarak programlanabilir bir termostat kontrolörü tasarlayabilirsiniz. Bu sistem, evinizi veya sera/kuluçka gibi özel alanları belirlenmiş sıcaklık aralıklarında tutmak için ısıtma veya soğutma sistemlerini kontrol edebilir.
Gerekli bileşenler arasında Arduino Uno, 2x16 LCD ekran, DS18B20 sıcaklık sensörü, röle modülü, butonlar ve RTC modülü bulunur. LCD ekranda mevcut sıcaklık, hedef sıcaklık ve sistem durumu (ısıtma/soğutma/bekleme) görüntülenir.
Kullanıcı, butonlar yardımıyla hedef sıcaklığı ve zaman dilimlerine göre farklı sıcaklık programlarını ayarlayabilir. Örneğin, gündüz ve gece için farklı sıcaklık değerleri tanımlanabilir. EEPROM kullanılarak ayarlar kalıcı olarak saklanabilir, böylece güç kesilmesi durumunda bile program korunur. İsteğe bağlı olarak, pil yedeklemesi, uzaktan kumanda veya Wi-Fi kontrolü eklenebilir.
Dijital Multimetre
Bu projede, 2x16 LCD ekran kullanarak voltaj, akım ve direnç ölçebilen basit bir dijital multimetre geliştirebilirsiniz. Bu kompakt cihaz, elektronik projelerde temel ölçümler yapmak için ideal bir yardımcı olacaktır.
Ana bileşenler olarak Arduino Nano, 2x16 LCD ekran, voltaj bölücüler, şönt dirençler ve mod seçimi için butonlar gerekir. LCD ekranın üst satırında ölçüm tipi (Volt/Amper/Ohm), alt satırında ise ölçüm değeri ve birimi gösterilir.
Multimetre, 0-30V DC voltaj, 0-1A akım ve 0-100K ohm direnç ölçebilir. Mod seçme butonları ile ölçüm tipi değiştirilebilir. Ölçümü daha hassas hale getirmek için kalibrasyonu yazılım üzerinden yapılabilir. Gelişmiş sürümünde, otomatik aralık seçimi, kapasitans ölçümü ve transistör testi gibi özellikler eklenebilir. Düşük batarya uyarısı ve ekran arka ışık kontrolü de uygulanabilecek pratik özelliklerdir.
Sorun Giderme ve İpuçları
2x16 LCD Display Ekran Yeşil kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
- Ekranda Hiçbir Şey Görünmüyor: Kontrast ayarını kontrol edin. V0 pinine bağlı potansiyometreyi yavaşça döndürün. Besleme voltajını ölçün, 5V olmalıdır. Bağlantıları tekrar kontrol edin.
- Ekranda Sadece Kareler Görünüyor: Başlangıç kodunu kontrol edin. LCD'nin düzgün başlatılmadığını gösterir. Doğru kütüphane ve pin tanımlamalarını kontrol edin. 4-bit/8-bit mod seçimini doğrulayın.
- Karışık Karakterler veya Bozuk Metin: Veri pinlerinin (D4-D7) doğru bağlandığını kontrol edin. Yazılımda doğru LCD tipini seçtiğinizden emin olun. R/W pini GND'ye bağlı olmalıdır.
- Arka Işık Çalışmıyor: A ve K pinlerinin doğru bağlandığını kontrol edin. Arka ışık direncini ölçün. Arka ışık zarar görmüş olabilir. Bağlantıları ters yapmış olabilirsiniz.
- Satırlar Karışık Gösteriliyor: LCD adreslemesini düzeltin. Bazı 2x16 LCD'lerde ikinci satır 0x40 adresinden başlar. Kütüphanenizdeki adres tanımlarını kontrol edin.
Performans İpuçları
- Karakter ve metin desenlerini düzenlemek için LiquidCrystal kütüphanesini kullanın
- Türkçe karakterler için özel karakter oluşturma özelliğini kullanın
- Güç tasarrufu için arka ışığı PWM ile kontrol edin
- I2C adaptörü kullanarak pin sayısını azaltın ve kablo karmaşasını önleyin
- Özel karakterler oluşturmak için LCD karakter üreteçlerinden faydalanın
- Uzun metinleri göstermek için kayan yazı yöntemini kullanın
İlgili Ürün Kategorilerimiz
Farklı boyut ve özelliklerde LCD ekranlar, OLED modüller ve karakter ekranları ile projelerinize görsel arayüz ekleyin.
Ürünleri İncele →Arduino geliştirme kartları ile LCD ekranlarınızı kontrol edin ve çeşitli projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir ekran modülleri
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2x16 LCD kaç karakter gösterebilir?
Toplam 32 karakter gösterebilir. 2 satırda her satırda 16 karakter olmak üzere. Her karakter 5x8 piksel matris formatındadır.
Ekranın kontrastını nasıl ayarlarım?
3. pine (V0) bağlı 10K potansiyometre ile ayarlanır. Potansiyometreyi yavaşça çevirerek karakterlerin net görünmesini sağlayın. Hiçbir şey görünmüyorsa kontrast ayarı gereklidir.
I2C adaptörü ne işe yarar?
16 pin yerine sadece 4 pin (VCC, GND, SDA, SCL) kullanmanızı sağlar. Kablo karmaşasını azaltır ve pin tasarrufu sağlar. PCF8574 entegresi ile çalışır.
LCD arka ışığını nasıl açıp kapatabilirim?
A pini (15) ile güç kaynağı arasına transistör veya MOSFET ekleyerek dijital pin ile kontrol edilebilir. PWM kullanarak parlaklık ayarı da yapılabilir.
Türkçe karakterleri nasıl gösterebilirim?
Özel karakter oluşturma fonksiyonu ile Türkçe karakterler (ç,ğ,ı,ö,ş,ü,İ) tanımlanabilir. LCD.createChar() metodu kullanılarak maksimum 8 özel karakter oluşturulabilir.
LCD'yi 3.3V ile çalıştırabilir miyim?
Çoğu LCD 3.3V ile çalışabilir, ancak arka ışık parlaklığı ve kontrast azalabilir. Lojik seviyeler için sorun olmaz, ama arka ışık için 5V önerilir.
LCD'nin beslemesi için ne kadar akım gerekir?
Arka ışık olmadan yaklaşık 2.5mA, arka ışık açıkken 130-150mA arası. Toplam güç tüketimi yaklaşık 0.75W civarındadır. Pil kullanan projeler için dikkatli olun.
LCD kütüphanesi olmadan kullanabilir miyim?
Evet, doğrudan HD44780 kontrolöre komut göndererek kullanabilirsiniz, ancak karmaşıktır. LiquidCrystal gibi kütüphaneler işleri çok kolaylaştırır ve önerilir.
